1. Фарбування та недоробки виробника.

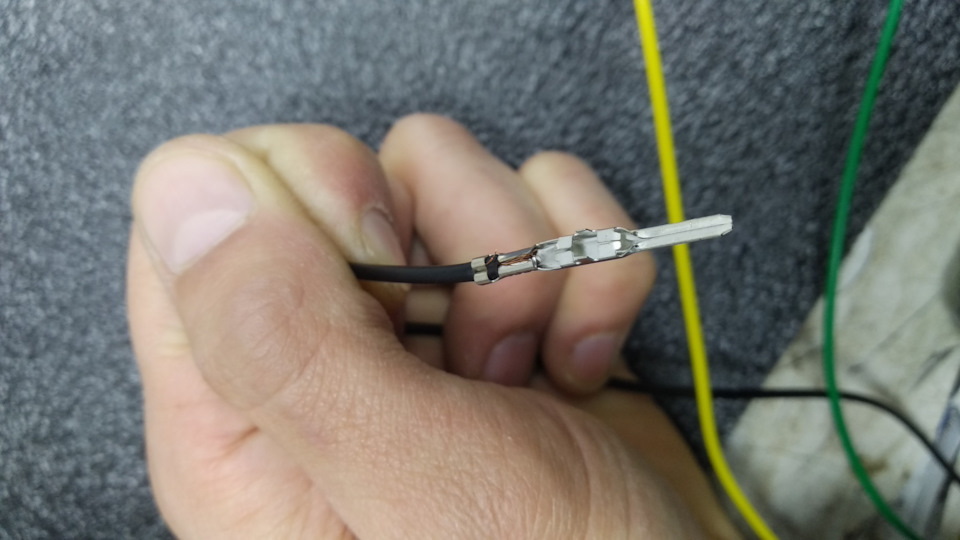

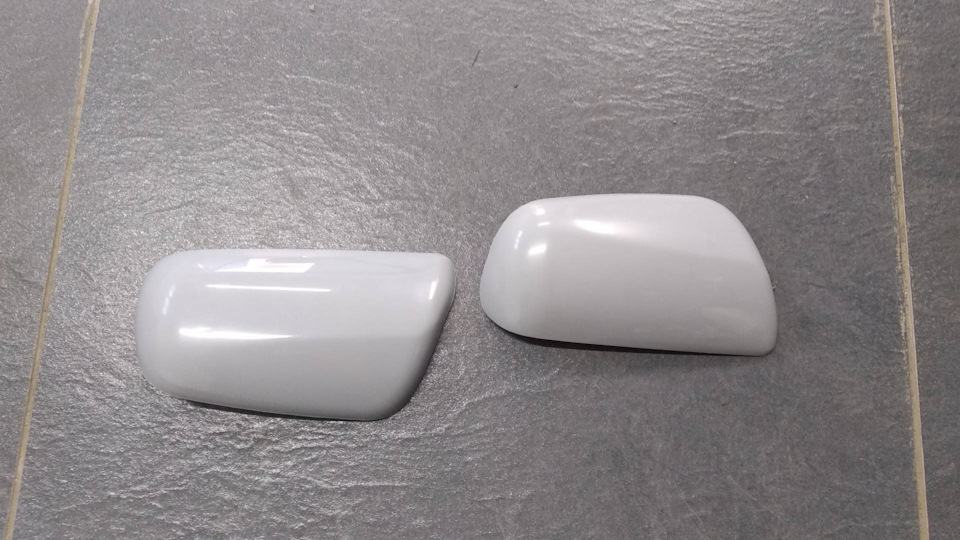

Так як дзеркала не оригінальні, то і якість виготовлення не100%.При відливі пластмаси, краю були в соплях, за допомогоюканцелярського ножа все поправив, шестерні електродвигунів булизмащені. Клеми проводів були пропаяні. Щоб зняти дзеркало, достатньо один край викруткою зачепити і воно саме відійде. Послеэтого есть доступ к крючкам задней крышки, которую нужнокрасить.
Красил акриловой краской из флакона, которую когда-то купил. Колірпідбирав в автомагазині чорний металік. Фарбув у 3 шари, неґрунтував, ліньки було їхати до магазину. Після доби як фарбависохла проносний лак, теж акриловий. Виробник даного лакурекомендував перед нанесенням на поверхню подивитися чи немаєреакції на фарбу. Тому спочатку наносив лак на пробник.
2. Електрична частина
Ідея така була, щоб при відкритті автомобіля з дистанційного пультавключалося підсвічування на 10 секунд і вимикалося до повторноговідкриття авто з пульта.
2.1. Контролер

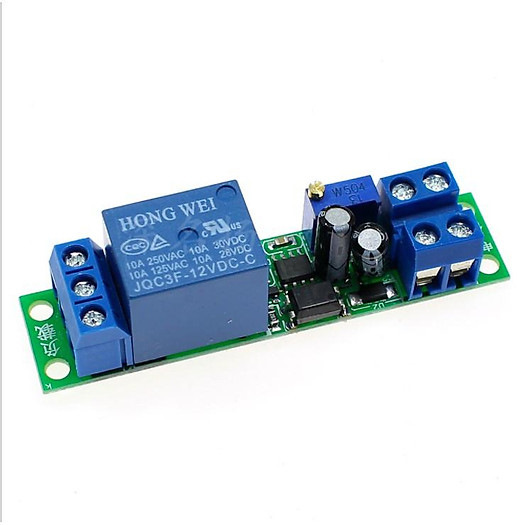

Дився багато схем в інтернеті. Усі оптимальні схеми будувалися намікросхемі NEC 555 Timer. Це мікросхема часу. Вонабагатофункціональна і невибаглива до діапазону робочої напруги.Знайшов готовий варіант HW-256 реле часу із затримкою 0-25секунд. 12 вольт напруги з вбудованим реле. Принцип роботи простий, на клеми VCC і GND подається напруга 12 вольт. Реле вмикається івимикається через якийсь час, який можна відрегулювати на змінномурезистори.

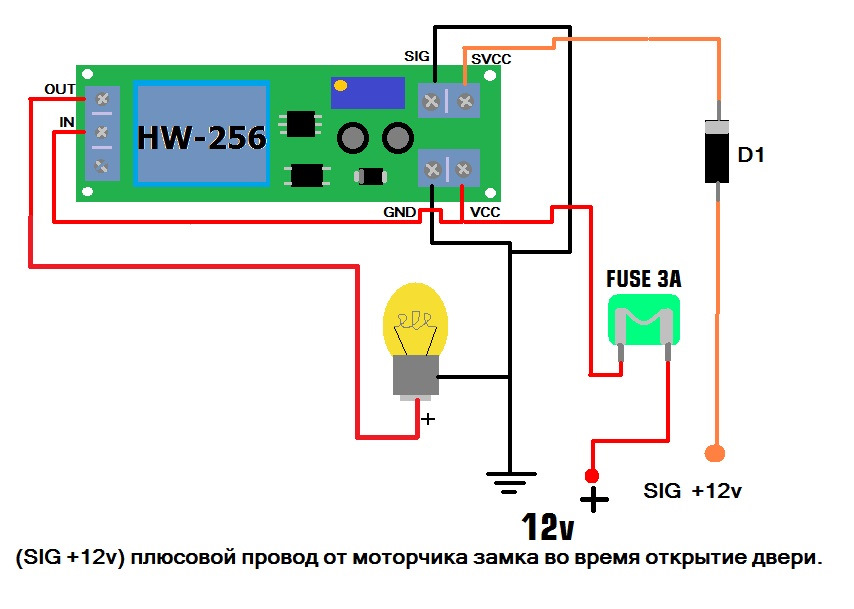

Щоб повторно включилося реле є два варіанти це знеструмити релезнову подати напругу, або подати короткочасно 12 вольт на клемуSVCC. Тоді не потрібно буде знеструмлювати реле.І при кожному разіподачі напруги на клему SVCC реле буде вмикатися. А клему SIGпотрібно приєднати до клеми GND. Сигнал 12 вольт я взяв із дротуживлення тяги ЦЗ. У мене стоїть ЦЗ Sigma при відкриванні дверей насиньому дроті з'являється 12 вольт. При закритті там -12 вольт, тому потрібно ставити діод. Схема підключення 2.2 Світлодіоднапідсвічування

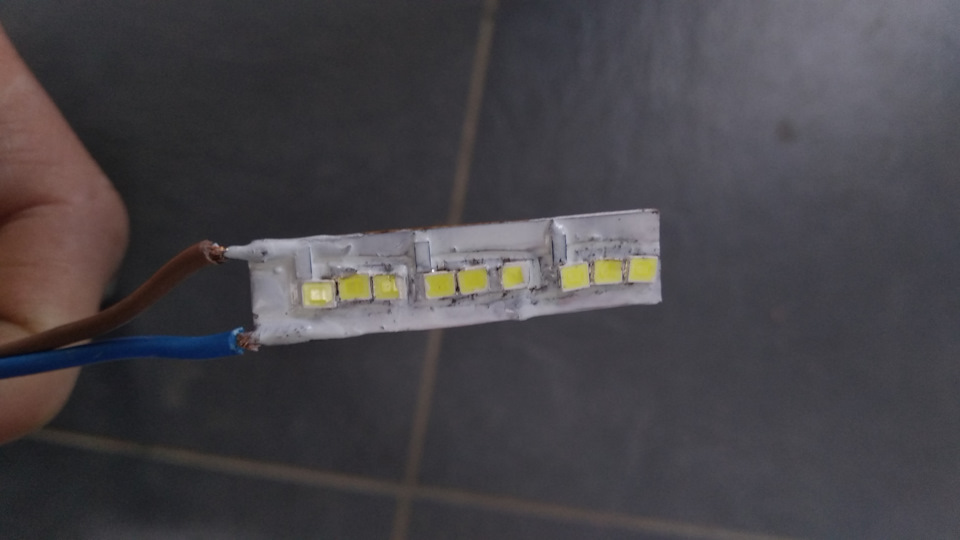

Спершу хотів поставити світлодіодну стрічку. Але біда в тому, щосамі світлодіоди один від одного далеко стоять. Щоб яскравосвітило, потрібно ставити довгий відрізок. Це мені ніяк непасувало. Вирішив їх максимально згрупувати Вирізав із оліту двіплатівки довжиною десь 5 см, та шириною 1 см. Я вмістив 9світлодіодів, які на стандартній стрічці займали 15 см.
Схема підключення світлодіодів
Коло світлодіодів зробило білу маску за допомогою лаку для нігтів.Цим самим захистив контакти від корозії, і зорово приємно виглядає.2.3. Провід.
Харчування взяв із колодки ЦЗ. Звідти взяв і 12 вольт сигналу. Зкожного боку простягнув провід +12 вольт до лампочок, не ставокремо ставити колодки до освітлення. Так як на колодці деелектродвигуни, що підключаються, були вільні клеми. Туди іпідключив 12 вольт. Мінус узяв із клеми підігрів дзеркал. Умайбутньому думаю поставити і собі підігрів дзеркал.
3. Виготовлення отворів для світлодіодів Перед тим як робити отвірдля світлодіодів я вирізав прямокутники два розміром 5х1 див. Потімпереніс розміри на нижню частину дзеркал. Взявши канцелярський ніжрозжарив його до червоного кольору, я почав вирізати отвори.Вирізати потрібно з відступом 2-4 мм від заданого розміру. Потімвже новим лезом можна підганяти розміри під прозорий пластик. Тимсамим ви максимально підганяєте розміри і робите рівні отвори.Пластик дзеркал м'який, легко відрізається. Прозорий пластикзакріпив за допомогою суперклею. Клеїти потрібно з внутрішньоїчастини дзеркала, щоб не було видно слідів супер клею. Самусвітлодіодну планку я зафіксував термоклеєм. І зверху замазавчорним герметиком, щоб вода не падала і щоб не було помітно самоїпланки. 4. Установка.
Установка дзеркала проводиться аналогічно механічному. Удекоративній пластмасі де були важелі регулювання механічногодзеркала, щоб не було видно вівторків, я вирізав ґрати з ґрат длядинаміків. За бажанням туди можна встановити динаміки ВЧ. Сам блоквстановив біля блоку запобіжників.
Результат.
