Плафон освітлення (відновлення та доповнення)

Як тільки купив Амулет поміняв лампочки в плафоні салону на діодні.Але виявилося в режимі автоматичного підсвічування світло не гасло (як згодом виявилося через черговий струм для прогріву спіралі)
Для того, щоб світло після закриття дверей хоч якось затримувалосяна "підхоплення" лампочки був встановлений конденсатор 4700мФ зрезистором (не пам'ятаю скільки) для обмеження швидкостірозряду.
Так і працювало, поки не побачив запис пана testo666Освітлення салону.А точніше схему того самого плафона.

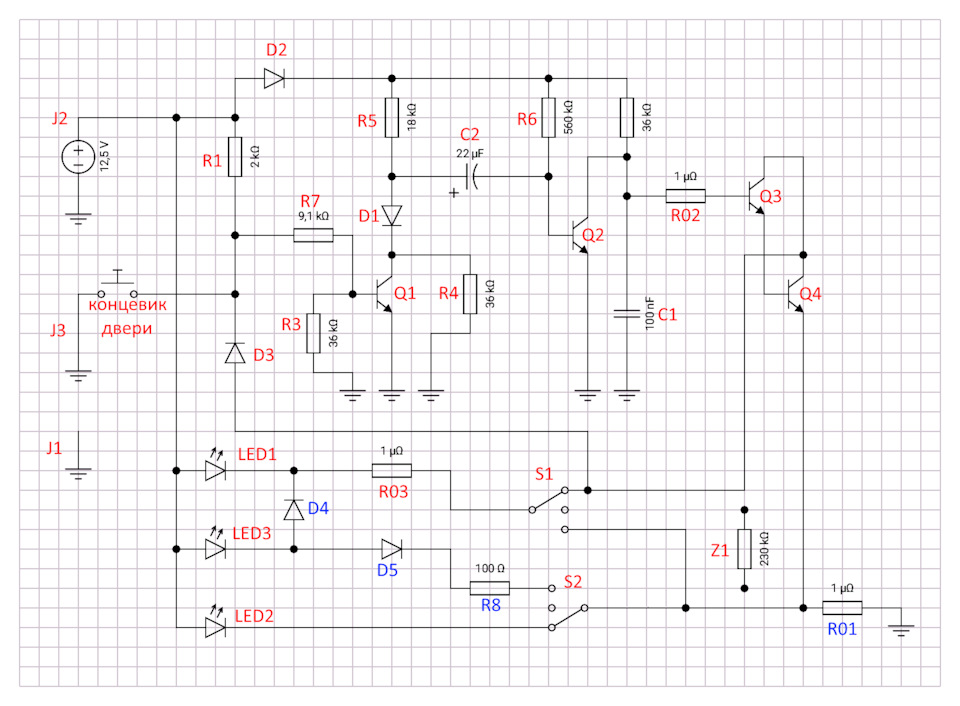

Повторив її в симуляторі електросхем EveryCircuit
Схема вже з переробками, для LED і з третім ліхтарем Відредагованав редакторі

Як виявилося для нормальної роботи на діодах достатньо випаятирезистор Z1< /b> Саме він відповідає за черговий струм, атакож для зменшення витоку можна збільшити номінал резистора R7до 9, 1 кОм. (далі немає сенсу). А можна і не збільшувати (цевже потім виміри показали).
Усвідомивши що і як працює у схемі взявся за відновлення схеми.Вилучив весь колгосп із конденсатором та "тюнінг" для ліхтарязадніх пасажирів. У процесі колгоспингу я переривав деякі доріжки, і їх довелося відновлювати шматочками дроту. У процесі роботи частоі густо відшаровувалися майданчики деталей, і там теж виручав дріт.Також знову змонтовано приблуд для третього ліхтаря. Післязакінчення всі напаювання дроту і схеми приблуди замазанітеплопровідним клеєм.

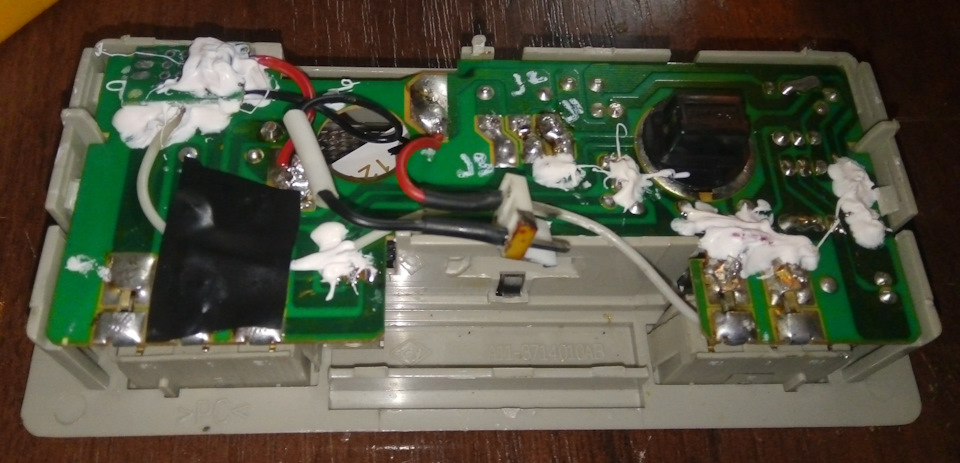

Ось так це тепер виглядає. Ізоленту потім відклею :) А тепер паруслів про підключення третього ліхтаря. Для задуманого мноюфункціонала потрібно було переробити двоконтактний перемикач утриконтактний. Для цього впровадив начинки подібного перемикача. Атакож на платі потрібно "розгорнути" контакти, перервавши їхдоріжки та перекинувши проводками.

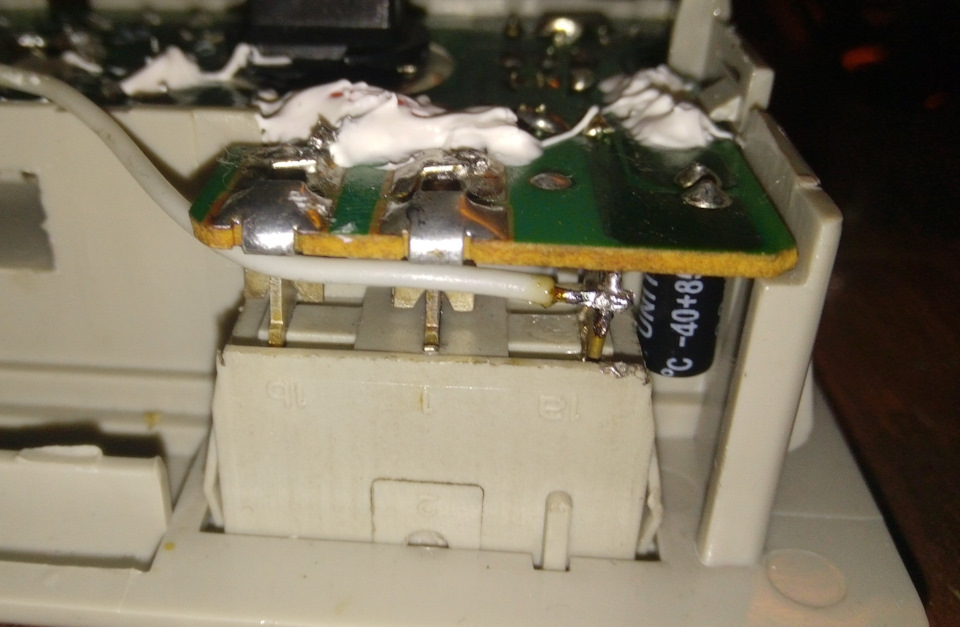

До третього контакту просто підпаявся.

А тепер власне яка була задум:
1. Основний плафон працює штатно з третім у паралелі.
2. Додатковий передній працює штатно увімк./вимк. Але тепервикл лежить і фіксується у проміжному положенні.
3. Третє положення переробленого перемикача дозволяє включитисвітло для задніх пасажирів у повнакал.
От у принципі і все. : Якщо у когось є старий і дуже непотрібнийплафон, цікавить трипозиційний перемикач.Бо в переробленому нечіткафіксація вийшла. Побутові не підходять. Вони трохи більші зарозмірами.
