Запобіжники та реле Chery Amulet NEW

Запобіжники та реле Chery Amulet NEW, він же A15 FL, він же CheryCowin 2 2012, він же 奇瑞旗云2 2012.

<
Хочу трохи пошаманити з електрообладнанням свого авто, ізнадобилася схема запобіжників. Таки китайська. Через деякукількість часу я набрав на сайт club.autohome.com.cn знайшовши наньому легкі натяки на бажану схему, я примудрився зареєструватисятам і створив тему Як виявилося, самі китайці теж не проти отриматицю схему, деякі навіть дзвонили і писали на підтримку CHERY, алесхема, яка приклеєна на кришку запобіжників практично всіхавтомобілів, для цього авто виявилася сильною таємницею.

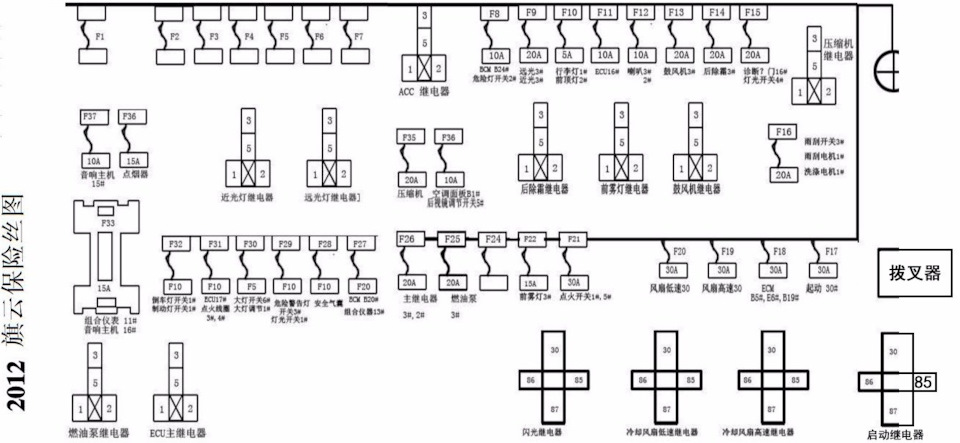

Правда китайці народ працьовитий і один хлопець з ником, написаніна швидку руку на коліні кульковою ручкою, я абсолютно нічого нерозібрав, але китайців походу все влаштовувало. Підступ, фотографував він, на мою думку, на чохол від Нокії 1100 якістьзнімків просто ніяка, реле ще якось зміг прочитати, а запобіжникивсі змащені хоча самі китайці цілком собі впевнено читають цікаламутні рисочки і їх все влаштовує.
< /p>
Витративши деякий час на розшифровку, я спробував зробити цю схему, наскільки вона точна поки не знаю, поки холоднувато це перевіряти.До того ж деякі запобіжники я так і не зрозумів.

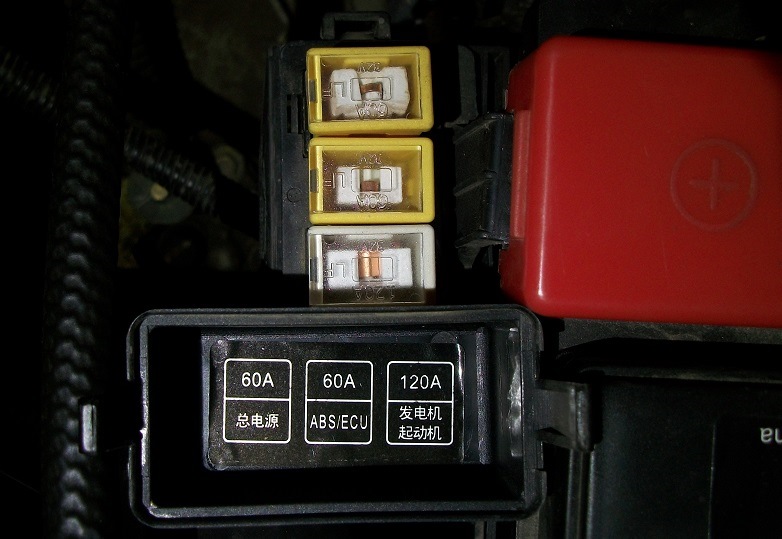

З ним все зрозуміло, тут схема приклеєна на кришку як і має бути.Генератор

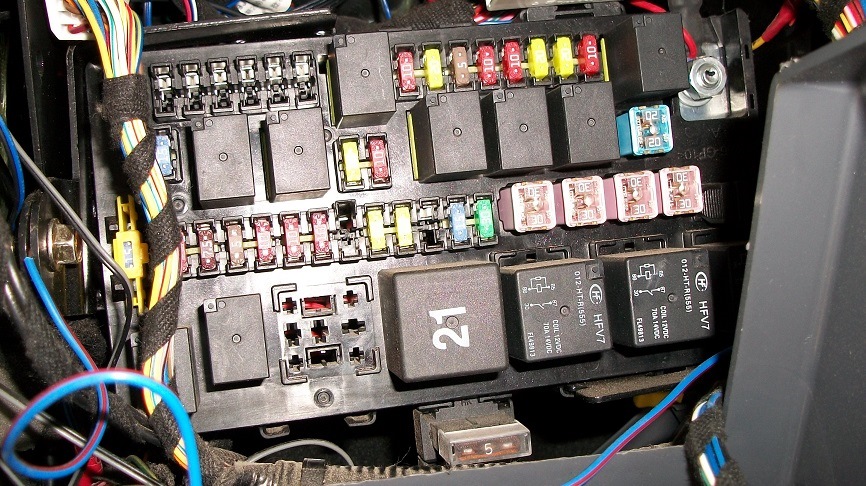

А ось другий блок знаходиться під кермом, на нього немає ніякоїсхеми, хто не вкурсі виглядає він ось так:

Ось він який

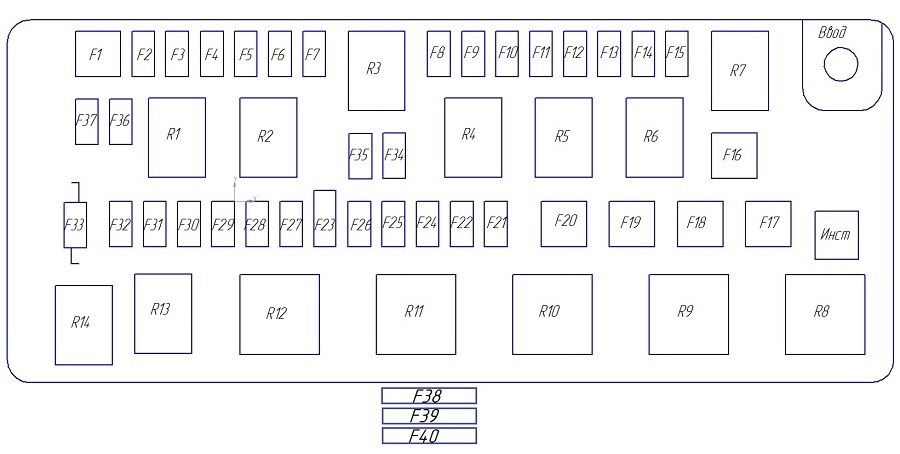

Ось схема:

Схема, сам малював )
Розшифровка:
Запобіжники
№ Номінал Китайський Русский
F1 — — —
F2 — — —
F3 — — —
F4 — — —
F5 — — —
F6 — — —
F7 — — —
F8 10 BCM B24# 险机开关2# Контролер бортової електроніки. Перемикачсигналізації
F9 20 近光继电器3# 迂光继电器迂3# Реле ближнього світла Реле габаритів. Настелі
F11 10 ECU16# ECU16#
F12 10 喇叭继电器 Реле Сигналу
F13 20 鼓风机继电器3# Реле вентилятора

F15 10 诊断接门16#、灯光开关4# Концевики дверей салонне світло
F16 20 雨刮开兮3 ＃、洗涤电机１＃ Двірники, мотор омивача
F17 30 起动继电器 Реле стартера
F18 30 BCM B5#, B6#, В19# BCM B5#, B6#, В19#
F19 30 风扇 速继电器 Реле вентилятора висока швидкість
F20 30 风扇 低速 继电器 Реле вентилятора низька швидкість
F21 30 点火开
F22 15 霜雾灯继电器 Реле протитуманних фар
F23 — — —
F24 — — —
F25 20 燃油泵 继电器3# Паливний насос Реле
F26 20 主继电器3# Головне реле
F27 10 BCM B20# 倒合仪表 13#
F28 10 安全气囊 1# Подушка безпеки
/>
F29 10 灯开关3# 灯光开关1# Вимикач світла
F30 5 大灯开关6# 大灯调节1# Вимикач фар регулятор фар
F31 7.5 ECU17 # 点火线圈 3# 4# ЕБУ Котушка запалювання
F32 10 倒车灯开关1# 制动灯开关1# Резерв Стоп сигнал
F33 15 组合仪表 11# 1 # одометр11# аудіо16#
F34 10 空调面板B1#、后视镜调节开关5# Панель кондиціонера, кнопки регулюваннядзеркал
F35 20 压缩机
F36 15 点烟器 Прикурювач
F37 10 音响主机15# Головний пристрій (магнітолу)
F38 5
F39 15<
F40 20
R1灯继电器 Реле далекого світла
R3 ACC继电器 АСС Реле
R4 后除霜继电器 Реле Обігріву заднього скла
R5 前雾灯继电器
R6 鼓风机继电器 Реле Вентиляції
R7 压缩机继电器 Реле Компресора (кондиціонер)
R8 起动继电器 Реле Стартера
继电器 Висока швидкість реле вентилятора охолодж.
R10 冷风扇低速继电器 Низька швидкість реле вентилятора охолоджений.
R11 闪光继电器 Реле спалаху (поворот, аварійка)
R12 — — —
R13 ECU 主继电器 ЕБУ Головне Реле
R14 燃油泵继电器 Реле Паливного насоса
>

У запобіжниках 33 27 не впевнений, а 38 39 і 40 не знаю за щовідповідають. Автомобіль, поділіться якщо не шкода :) Не знаю яквідреагують на посилання, тому їх не вставляв.
