Або оповідь як я півроку боровся з цією помилкою.

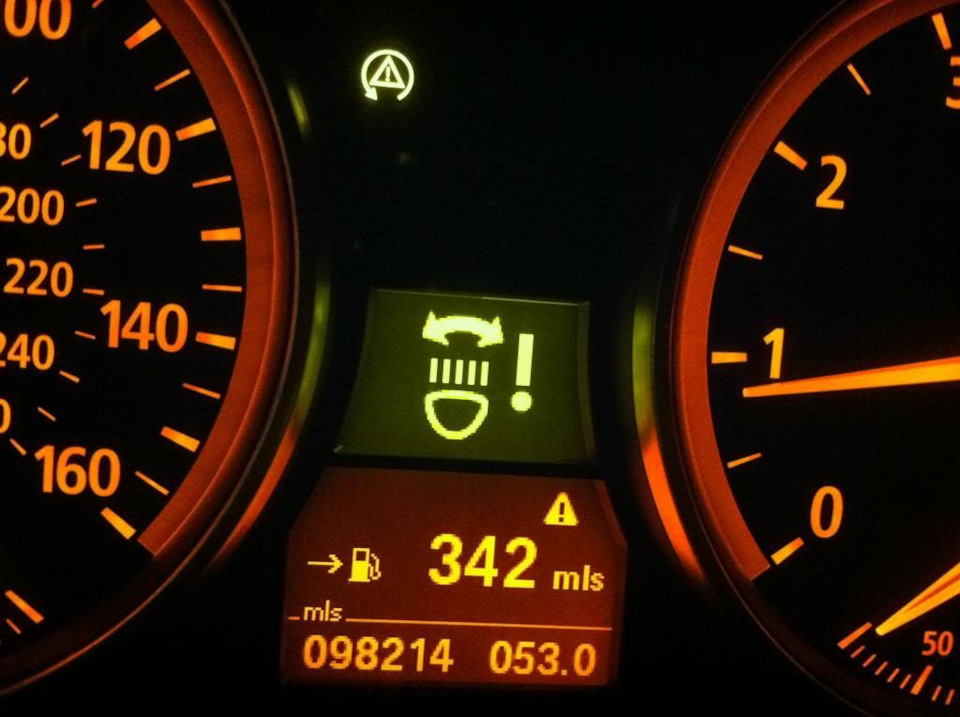

Фото не моє, з інтернету.
Власне фара права у мене не рідна жеж, і з моменту установки висілапомилка 009CC0 мовляв правий блок не виходить назв'язок.Хотілося вірити що це програмна помилка, читав купуінформації. Е90 пишуть що їх потрібно кодувати при заміні, але нае70 вони кодуються через FRM (для цього шукав старі Daten, алевиявилося що треба поставити правильно нові.) Потім думав може бутиу фрм записало кз, все ж правої фари не було, але tool32 показав щоніякого КЗ нема. Думаю добре підемо легким шляхом і замовив блок заліекспресу, але й заміна блоку не допомогла. >
1)TFL_R/L (вогни для стоянки)
2)Маса
3)56BL/56BR (ближній/далекий)
4)Маса
5)Біксенон (ближній/далекий)
6)56AL/56AR (ближній/далекий) (LED ТІЛЬКИ)
7)POL/TFT (стоянкові) вогні) (LED ТІЛЬКИ)
8)+12 5А
9)SMC (поворот фари) +12в
10)LIN_ALC (поворот фари)
11)Маса (поворот Фари)
12)BL/BR (поворотник)

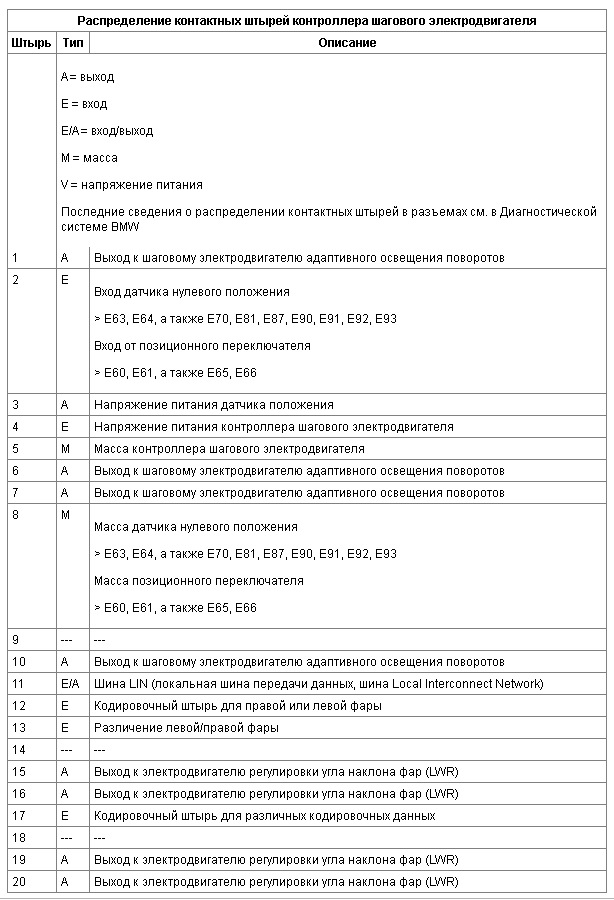

І самого блоку SMC:
посилання нижче
www.newtis.info/tisv2/a/r…-throw-adjustment/29EThX1
В черговий раз скинув підкрилок і почав дзвонити, продзвонив 9 і 11контакти штекера, є і маса і +12в, потім перевірив напругу на входів SMC блок 4-5 контакт і виявилося все добре. Залишається одинконтакт LIN-шини, дзвоню 10 контакт штекера і 11 SMC і вони недзвонять О_о, а повинні. Я почав мацати всі контакти SMC, і 12почав дзвонитися на 10 контакт штекера. Думаю ну не повинно бутитак, думаю треба перевірити на робочій лівій фарі, скинув тампідкрилок, продзвонив і там таки на 11 приходить LIN шина як іповинно. Дзвонив ліву фару, почала кришитися ізоляція проводки SMC, згорем затягнув у кембрик, але це таке тимчасове рішення, требарізати фару і змінювати проводку. Власне перекинув на правій фарі з12 піна на 11 і фара ожила, помилка зник, адаптив працює, ура! Як япомітив те дроти на правій фарі вже хтось змінював, бо вонинаполовину в кембрику, як я підозрюю що тоді й переплуталирозпинування, та й продали так. Нишпорить що за роз'ємивикористовуються у фарі на виходи до SMC, Ксенонових блоків? Несхоже на жодний такий роз'єм що я знаю BLS, PHU, HU etc.
