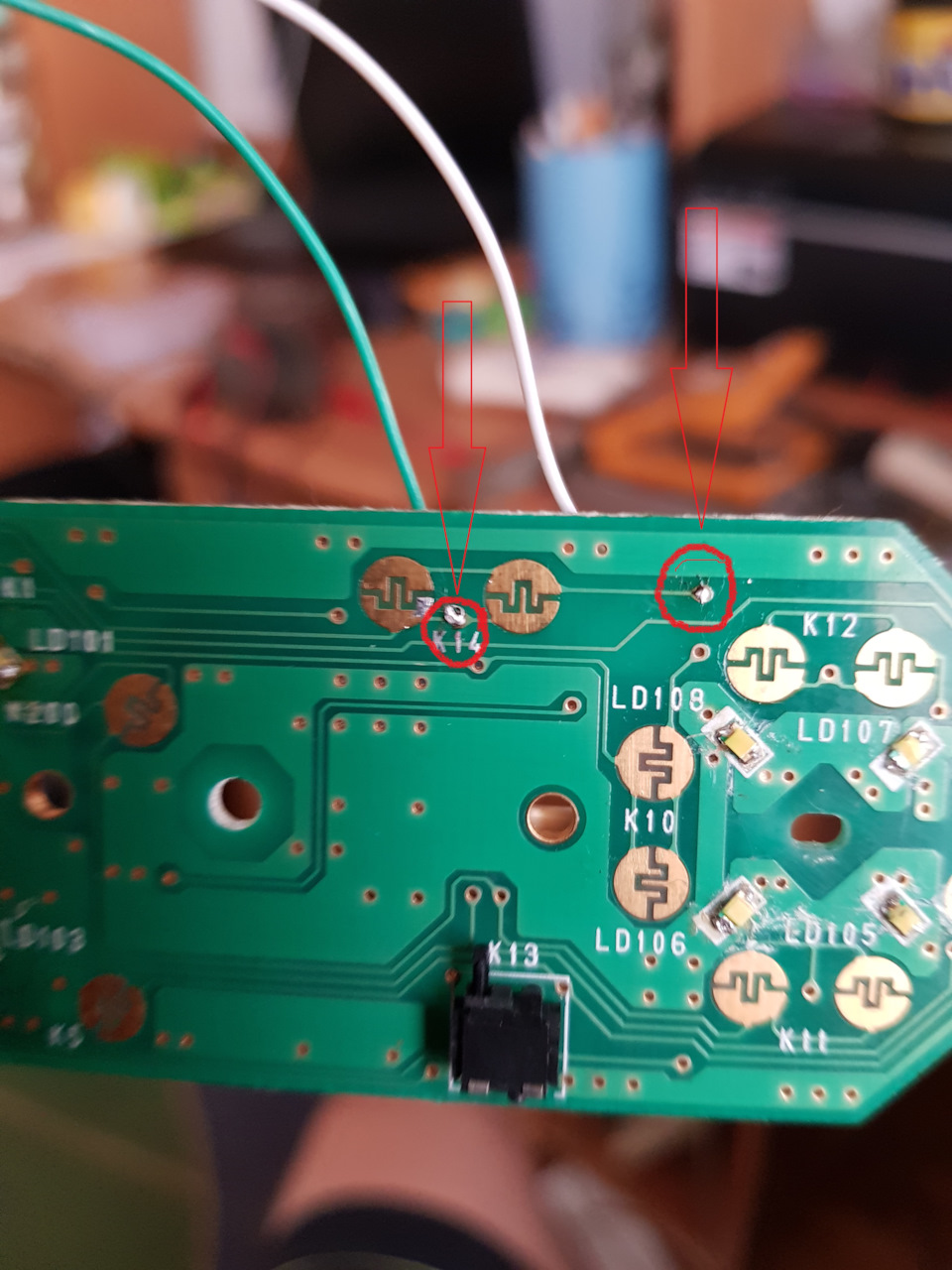

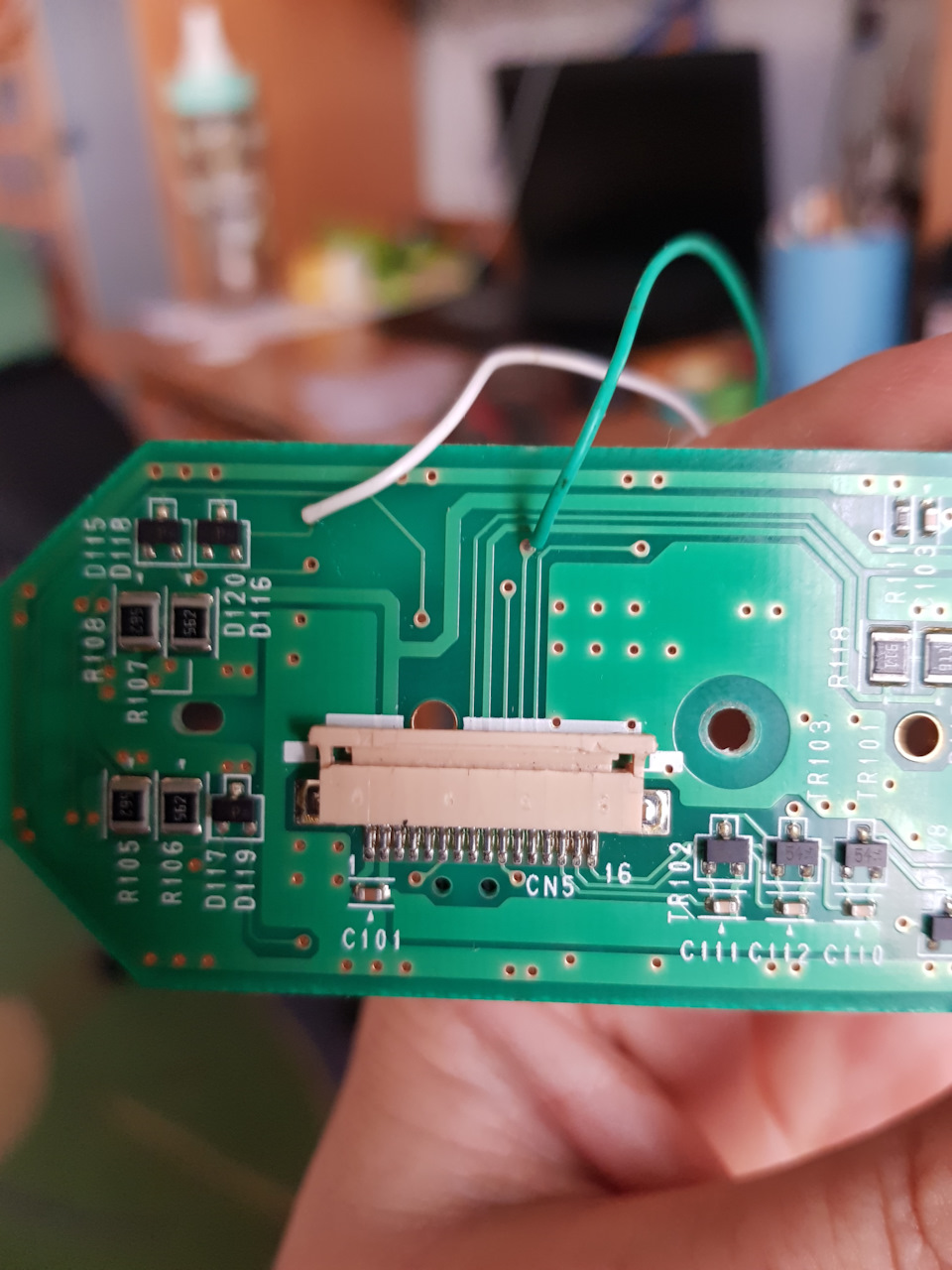

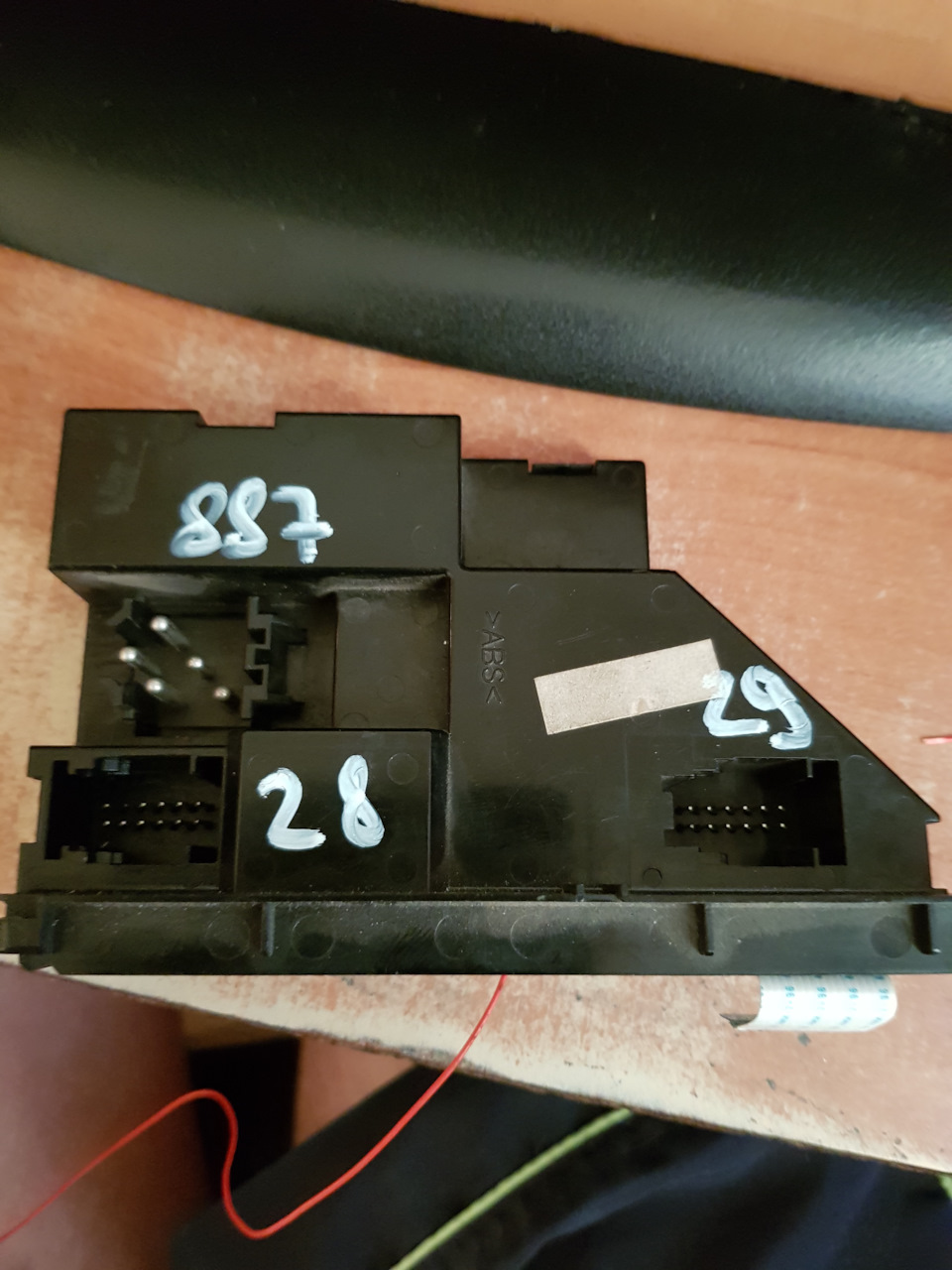

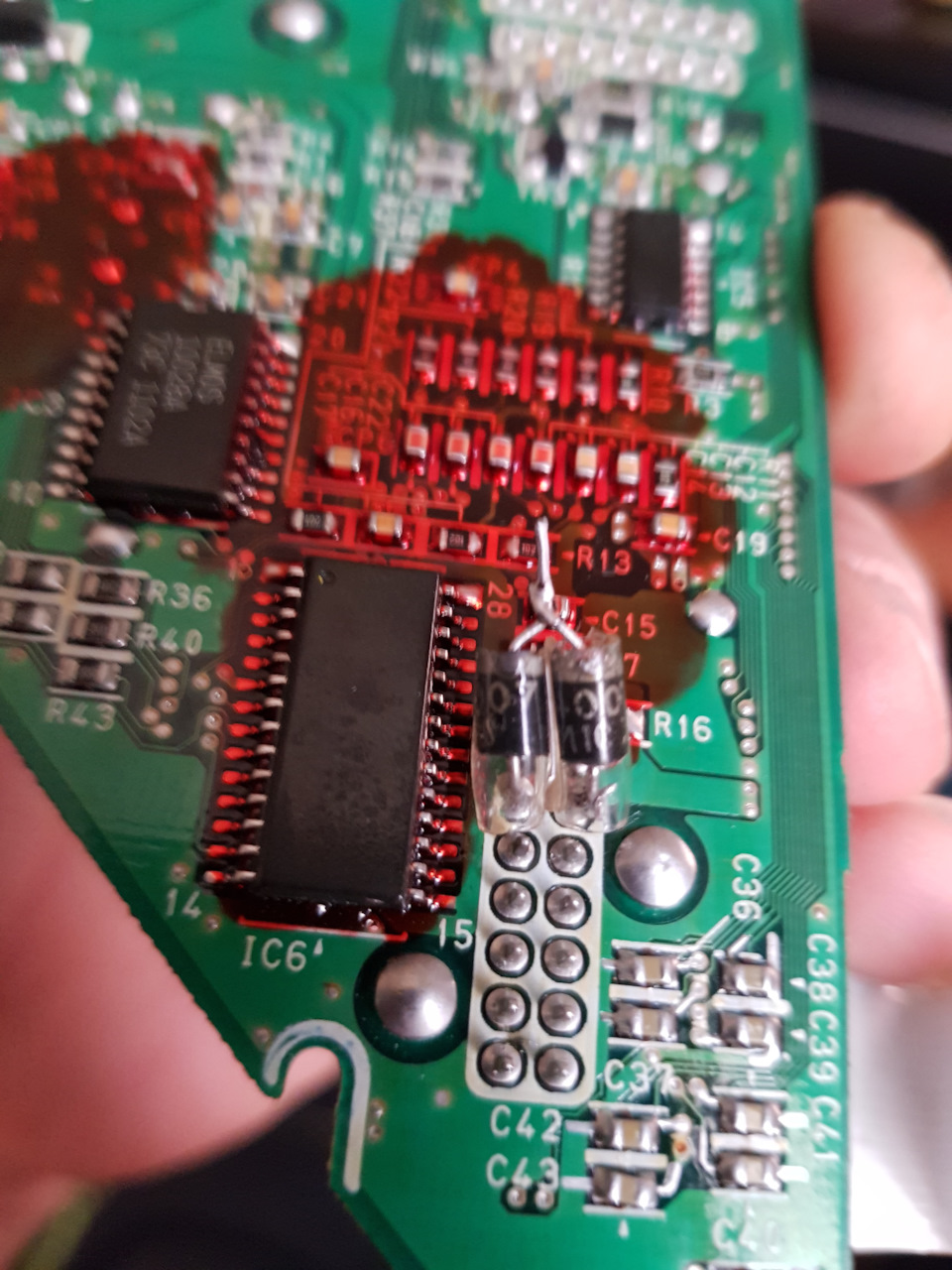

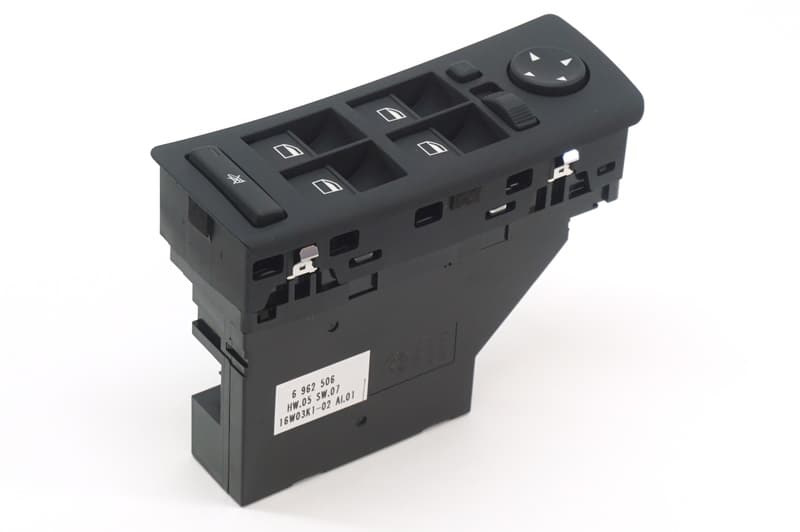

Як багато хто знає, що у Е53 є функція складання дзеркал з кнопкина дверному модулі, а ось опції щоб ці дзеркала складалися призакриття авто з ключа не реалізована .Постом раніше людина підніком Adamant7 (спасибі величезне) скинув посилання на борт журналhttps://megadriver.org/logbooks Там людина реалізувала цю функціюна своєму Е39 кузові. Почитав, подивився схему, логіку роботи цієїдороботки, було вирішено робити на своєму авто.Зняв блок А23, ззарядного для телефону випаяв 2 діода, взяв найменше реле на 12V, 4проводки і термоусадку одиничку. Розкрутивши 3 саморізи, знімаємоакуратно верхню частину, від'єднуємо шлейф на зсув. Вірніше платіприпаюємо два проводки, там якраз зроблені отвори для них)) цеумовні точки А і В. Розкриваємо нижню частину корпусу блоку А23., а другі кінці діодів скручуємо разом і припаюємо проводок. Провідмаси беремо з роз'єму Х887, ніжка 2 (по центру) прикидаємо довжинупроводів, так щоб можна було вільно розкривати блок. На ніжкиобмотки реле, а дроти з плати кнопок на контакт (com) і N0.Збираємоі радіємо)) реле посадив на двосторонній скотч. Сигнал на реле, реле спрацьовує та імітує натискання кнопки складання дзеркал, відкриваємо авто, сигнал надходить з ЦЗ (відкр), реле зновуспрацювало зимитувавши натискання кнопки дзеркал розкладеться.
Єдине складання відбувається синхронно, а ось розкладання, аленачебто так і має бути ХЗ. Тепер ми маємо додаткову опцію аляколгоспний тюнінг))
Коментарі20
Так відкрутити 2 гвинти і знімається плата, на ній світлодіоди і принцип як на пульті від телевізора
Підкажіть як зняти кнопку складання, або тільки через розбір плати?
два рази поспіль?
а якщо двічі натиснути на закриття)
если в них понимаете то подскажите на какое именно ?зарание благодарен))
Рекомендую электромагнитное реле заменить на твердотельное. В некоторых случаях сердечник намагничиваются и реле начинает хаотично щелкать. У кого то щелкает, у кого то нет.
В принципе любая функция в авто бесполезна))Вот люк например, он постоянно ломается и забиваются дренажи, телефон в авто, кожаные сидушки-зимой бодрит а летом прилипают ляхи), кондёр тоже в принципе нафиг нужен, можно ведь окно открыть, вебаста котор...
Бесполезная функция имхо.
Ну, Андрюха! Ну, молодець!
Все б нічого і зручна опція, але я особисто переживаю за зиму! Знаючи як влаштований механізм складання дзеркал, у мороз довго він не протягне.
а яким способом якщо не секрет? перешерстив весь блок ZKE і не знайшов там такої функції(((
Функція вогонь. У мене реалізована без цих танців із бубном😁
За допомогою рестлера?
Ні… За допомогою интравее2
Що за звір такий? 🙂
🤦♂️🤦♂️🤦♂️ для кого бж пишу Блок управління шиною ...
На багато машин підписано, все бж просто фізично не подужаю 🙂 зараз почитаємо ...
Це блок з Англії... Встромляється замість чейнджера... І керують функціями через шину (у тому числі складання дзеркал)
Гарне рішення. Треба реалізувати буде.
крутяк крутецький.
