МК3 + 16:9 + відеомодуль від 16:9
По суті нічого складного, якщо є відеомодуль, сигнал з камери йдечерез нього, комплект дооснащення є в ЄТК, за його номером дивишсяінструкцію в ЄВА. Для початку нам потрібно розібрати кілька обшивокбагажника. Потрібно зняти пластикову бленду під номером, розібратиобшивку з боку чейнджера.Зняти пластиковий кожух, який йде від фаридо фари через петлю замка.

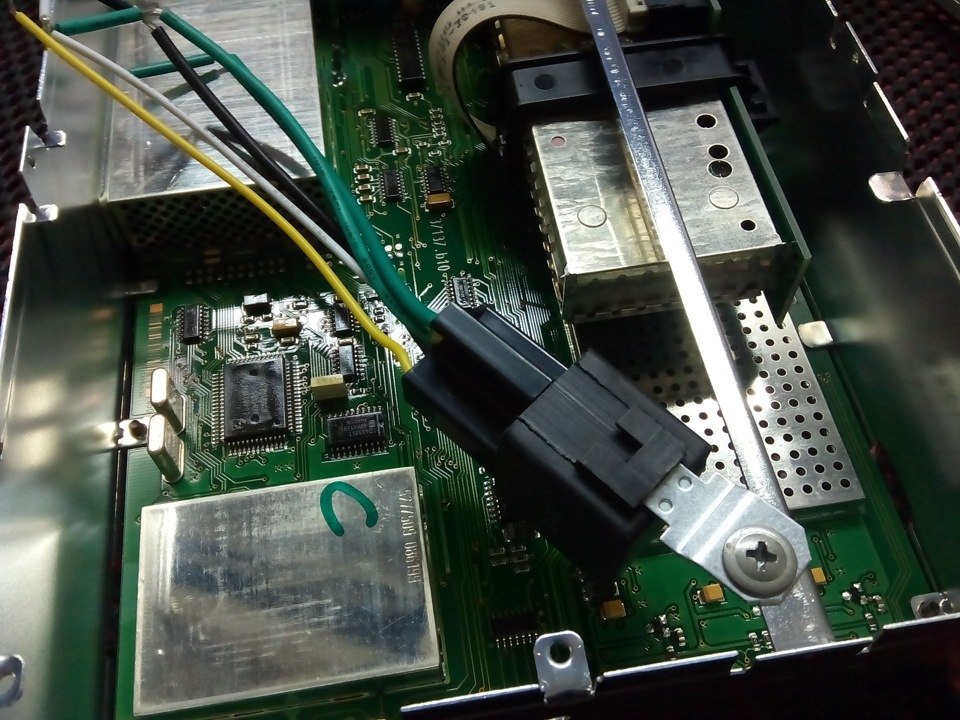

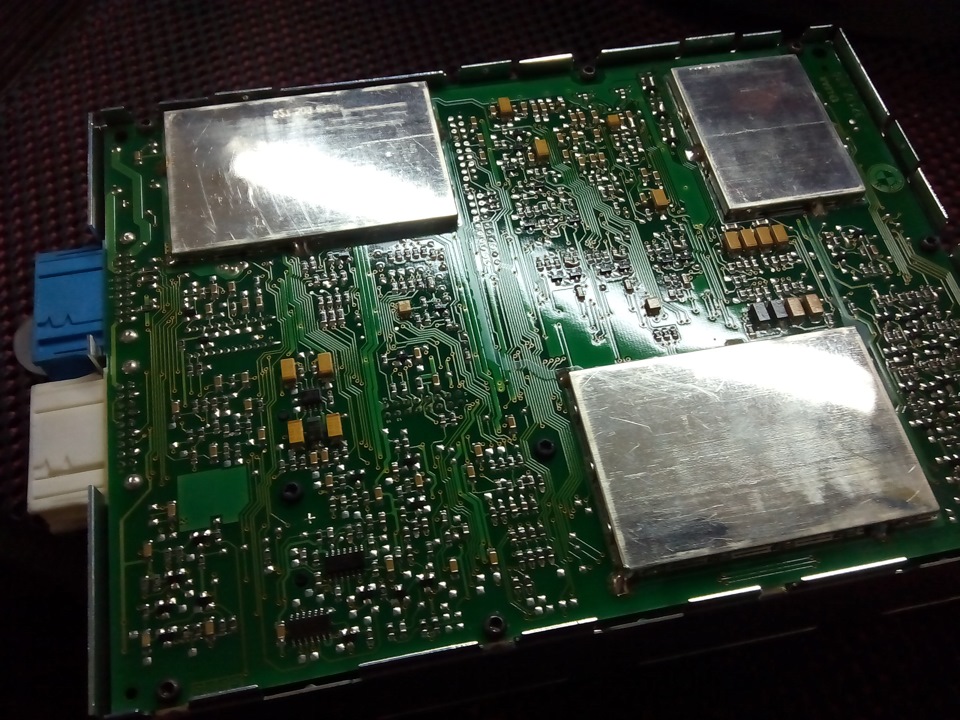

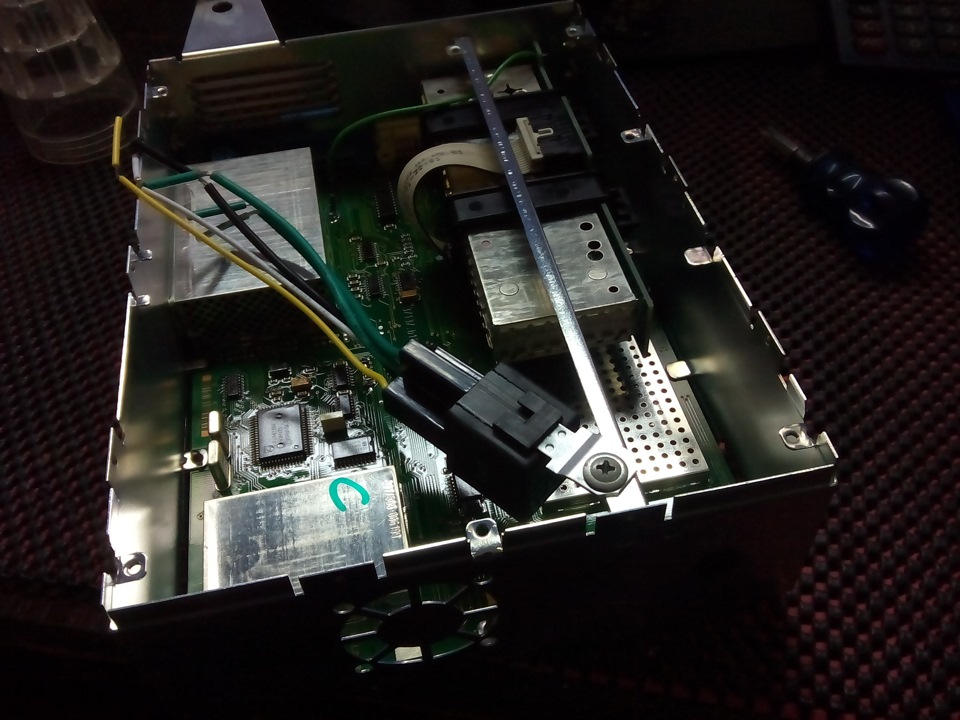

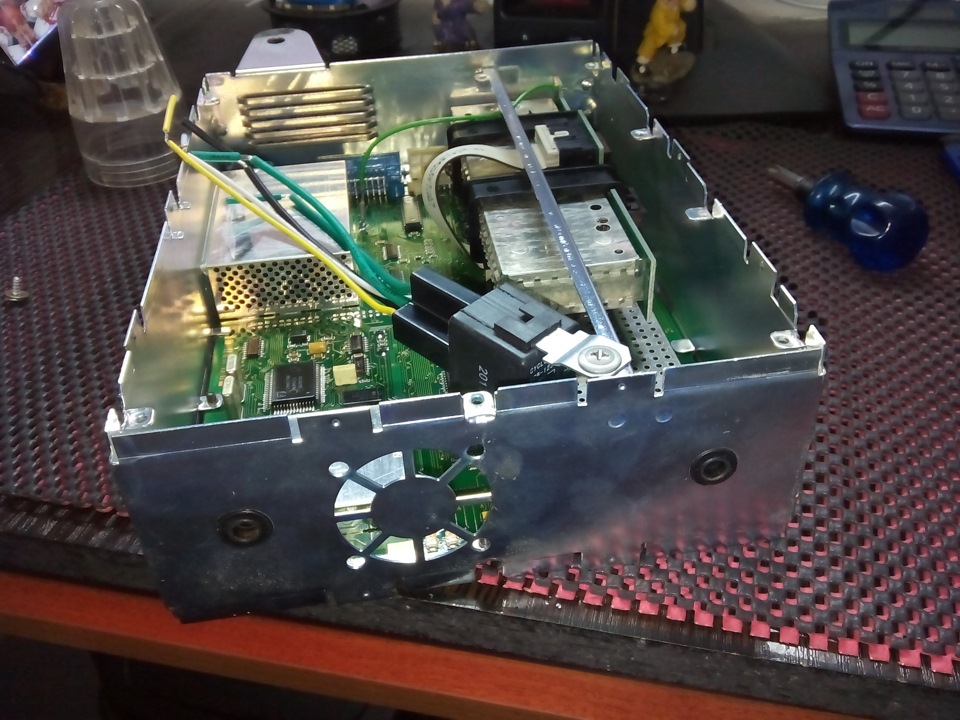

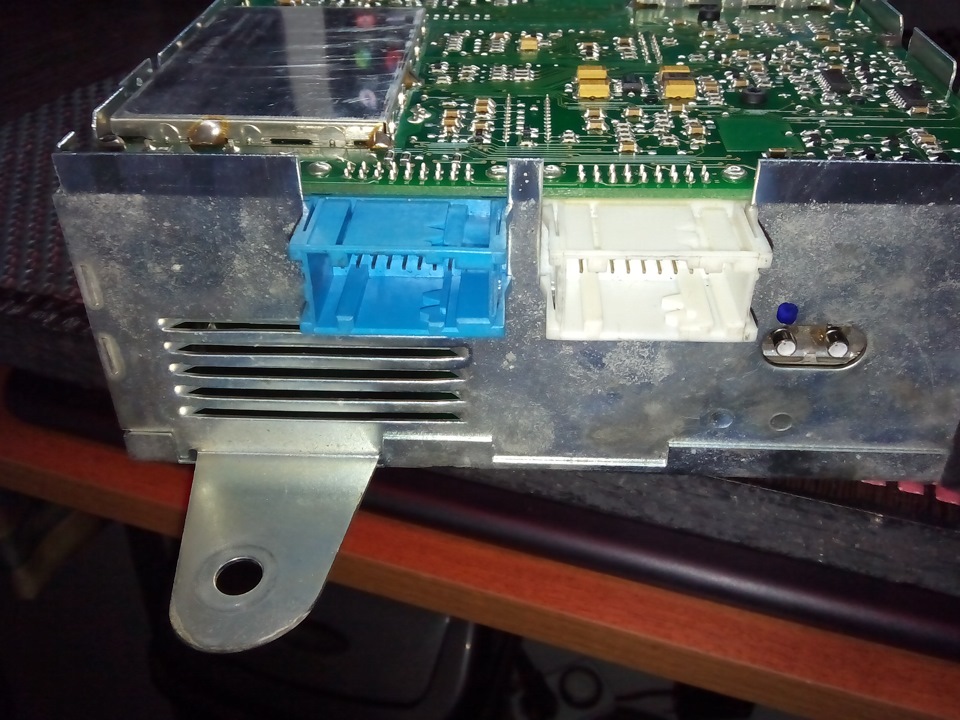

Під обшивкою знаходимо відеомодуль - телевізора. І відключаємо - 2фішки - біла і синя.
Запам'ятовуємо;
13, 14 контакт у білій фішці
17 контакт у синій керування від заднього ходу ( увага повинен бутимінус)
Плюс управління камерою кинув на задній хід, там же підключивпровід управління на ТБ модуль через реле. Або 5 контактне безрізниці
в реле всі роз'єми підписані, 30; 85; 86; 87
Провід 30 і 86 роз'єму реле ми з'єднуємо разом, до них же підз'єднуємо чорний провід маси від камери і вся ця справа з'єднуємо змасою кузова! До проводу від 87 роз'єму реле підводимо, провід від17 піна синьої фішки відео модуля! До проводу від 85 роз'єму релеми підводимо +12 від лампи заднього ходу.
Якщо всі зібрали правильно, маємо заробити відразу.
Збираємо все назад.
