Android магнітола. Доробки та поліпшення (частина 2 - сумна)

Усім добра і міцного здоров'я!
Бо я людина технічна і досить непогано знаюся на електроніці татехніці в цілому, ну і в принципі я люблю щоб все було ідеально:))))
Вирішив я значить поправити косяки та недоробки магнітоли.

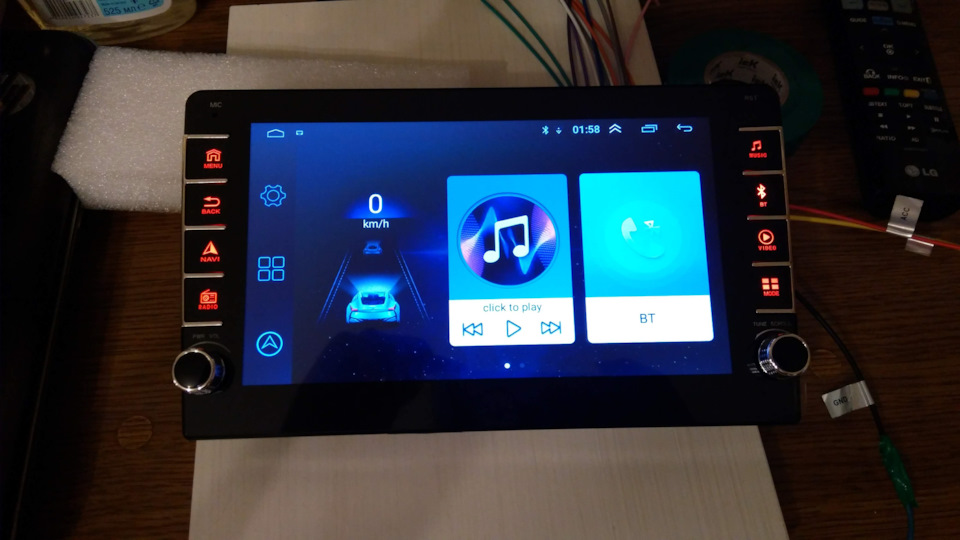

Однією з найвидніших "косяків" нової магнітоли було підсвічуваннячервоного кольору
будемо виганяти стороннього демона :)

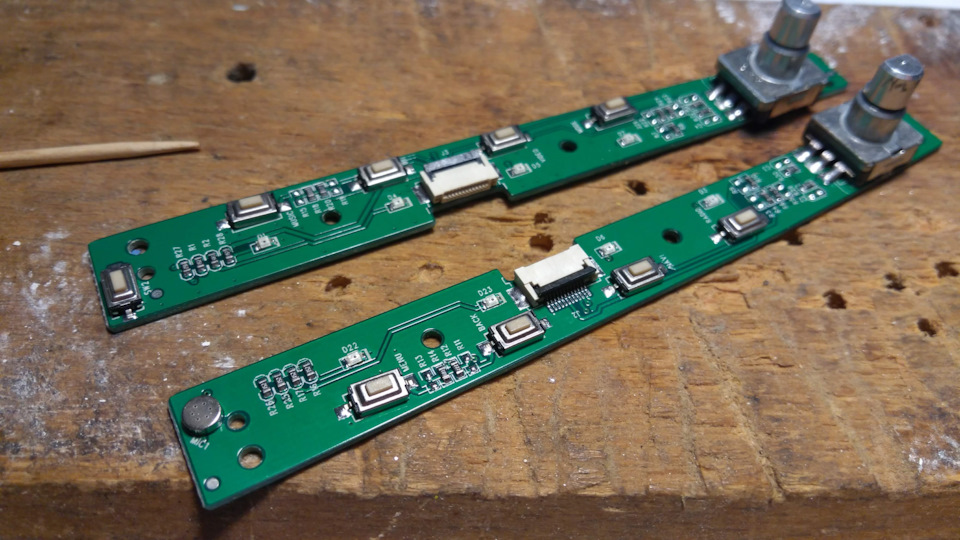

Я вже робив такий раніше в моїй минулій RD45, тому переробити це вновій для мене особливих труднощів не склало.Для людей вміючихтримати рівно паяльник нічого надприродного немає діоди - підбиравсаме за тоном, щоб повністю тон-в-тон збігалося ... Паяльник, руки, флюс і помчала ... Розбираємо все і починаємо.

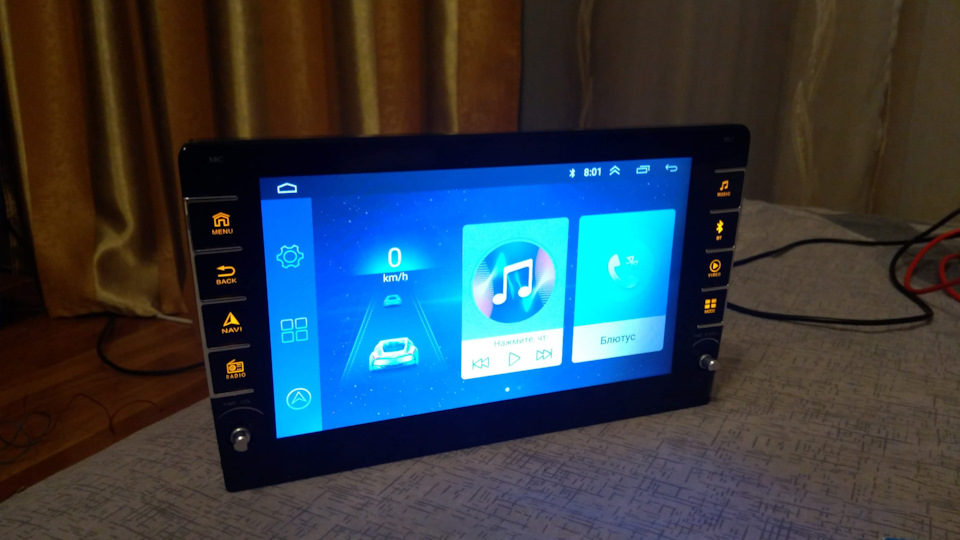

все вже запаяно, червоного демона вигнали > тепер всеідеально
Наступна доопрацювання стосується охолодження даних девайсів, інаскільки я знаю у всіх цих магнітол одна і та ж проблема, вониперегріваються, а саме УНЧ (мікросхема підсилювач — в моєму випадкуце YD7388) .
Проблема перегріву полягає в тому, що мікросхему — підсилювач вонипросто на термопасті всунули між двох пластин, тобто про щільнийконтакт там і мови не було…

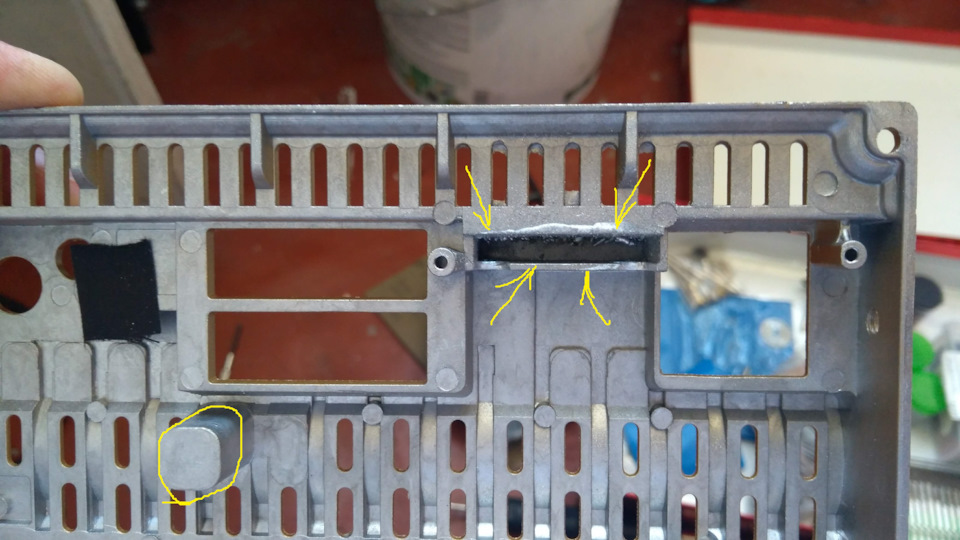

стрілками вказав де саме засунули китайці мікросхему. І до речівиступ обведений теж був запідозрений… надалі це виявився виступдля охолодження процесора магнітоли — був накритий термопрокладкоюспеціальною довгою думав як притиснути мікросхему і заразом додатиболванку для додаткового охолодження… задній стінці, попередньо всевиміряв десять разів для точного розміщення. Так як плата лягає привстановленні то доступу до зони мікросхеми немає, то не вийдеспочатку притиснути мікросхему, а потім зібрати… для вирішення цієїпроблеми я випилив у передній стінці пази, в які надалі вставивгайочки, які приклеїв на гумовий клей щоб і рухалися дляцентрування болтиків і не випадали.

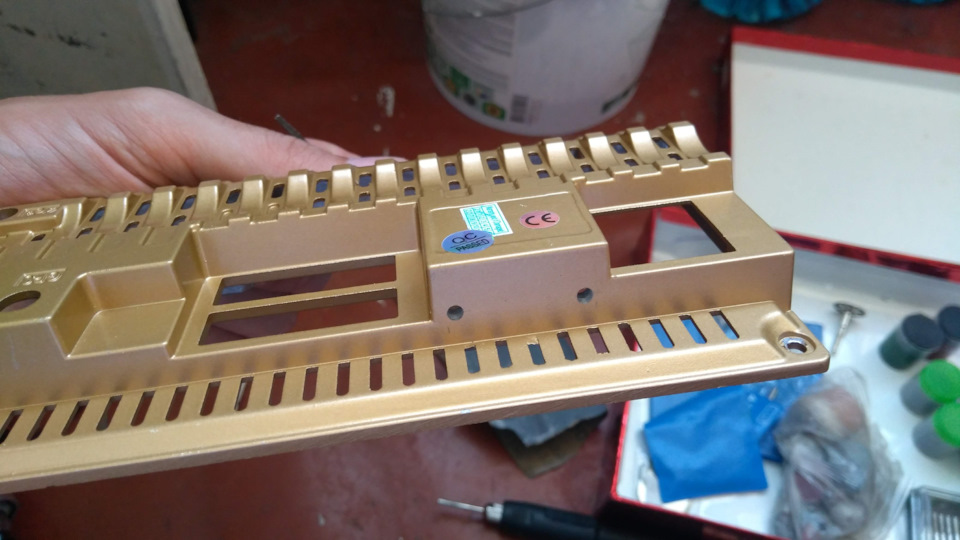

пази для гайок
Трохи пізніше знайшов шматок радіатора який ідеально став до стінкимагнітоли. Тепловіддачі. Зібрав все воєдино. Тепер мікросхемапритиснута ідеально до металевого корпусу і до нового радіатора всесидить ідеально, абсолютно нічому не заважає. Але доопрацювання цеобов'язкове На профільних форумах люди скаржаться на хрипи і біжатьвідразу міняти шило на мило (маю на увазі перепаювати 7388 наTDA7850), хоча справжня проблема хрипів та інших неприємностей цебанальний перегрів.Ті хто буде вам з піною біля рота доводити що7850 якісніше, просто не розуміються на простій фізиці таелементарній електроніці… і потужніше 7850 всього на кілька ват…:))) але ефект плацебо… добре я мовчу:)
> Тому виправляємо проблему охолодження та радіємо якісномузвучанню на будь-якій гучності. Можна трохи збільшити ємністьконденсатора вхідного. Я поставив на 4700мкФ для згладжуванняпульсацій та додаткової стабілізації при великій гучності.
Бо я дуже часто користуюся ЯН і Алісою, то мені дуже потрібен бувякісний мікрофон. Вбудований мікрофон у магнітолу огидний, про це яписав раніше, тому було вирішено використовувати зовнішніймікрофон, який буде встановлений у плафон у штатне місце.
Знайшов досить просту схему на одному транзисторі… іпомчала…/p>
Ось таке диво вийшло

Саме складне як виявилося підібрати якісний і чутливий мікрофон, анайкращим виявився мікрофон зі старої гарнітури нокіа.

вже з проводами та мікрофоном
Харчування підсилювача від плафона, за розмірами все стало яктреба, підпиляти, підточити та краса… Тепер можна спокійним голосомспілкуватися :)
< p>
Але чому я назвав частину 2 - сумна?
Та тому що не завжди все йде гладко… і ось при останній перевірцімікрофонного підсилювача трапилося FATALITY! …
Проведення мінуса мікрофона, абсолютно випадково потрапляє наплюсовий контакт блоку живлення… я відразу не зрозумів що сталося…коротше, пару моргань екрану включеної магнітоли та пінзець…повний. Екран магнітоли погас :(
Я подумав що перед може врятував ... Але ... Хрін там ... Магнітолапішла в інший світ ... Зробив мікрофонний підсилювач
Завіса ...< br> а найкращим виявився мікрофон зі староїгарнітури нокіа.
