Android магнітола. Ремонт згорілої плати (частина 3 - Android is back)

Він повернувся… :)

Всім привіт!
Ті, хто читав про те, як я спалив магнітолу і співчув мені, величезне вам спасибі...
Але так, як я досить непогано розбираюся в електроніці та техніці, дуже часто ремонтую різного роду девайси, то мене не залишала думкавідремонтувати свою магнітолу…
Зізнаюся чесно, я наступного дня зв'язався з китайцем і вжедізнався що він зможе мені за 50$ відправити мені нову плату, такуж як у мене і була… але думки про ремонт мене не залишалиоднаково…
І я вирішив що спробую все-таки зробити, і на крайній випадокзамовлю нову…
Розкрутив все і почав продзвонювати тестером, нічого кримінальногоя не виявив, але тим не менш магнітола не включалася.
Покуривши ще тонну даташитів мікросхеми я виявив можливоговинуватця, а саме, контролер живлення mt6323lga і він же свого родуміст між процом та іншими пристроями, це якщо простимисловами.Візуально ця мікросхема не видавала нічого кримінального, на вигляд я маю на увазі. Загалом уже через день я замовив її засмішні 3 долари в одному з магазинів електроніки.

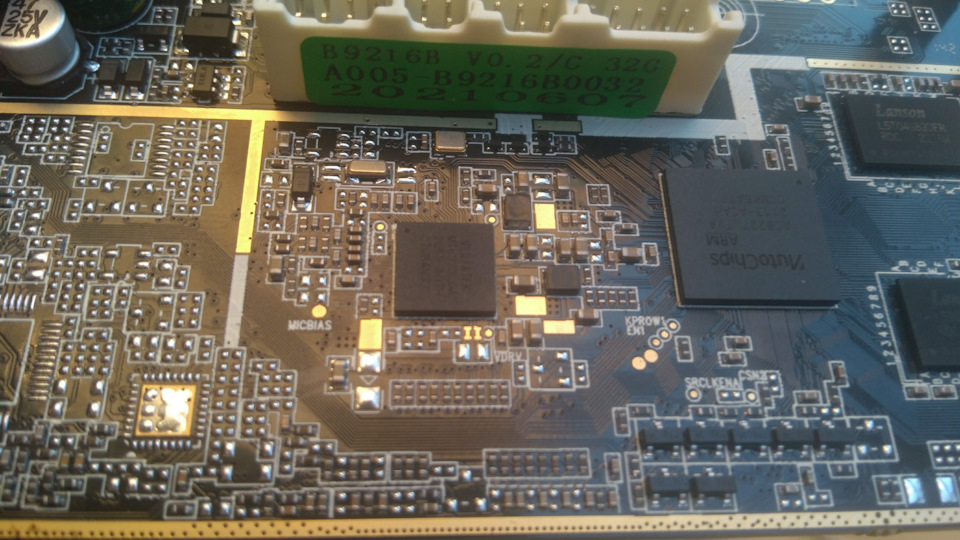

в центрі можливий винуватець…

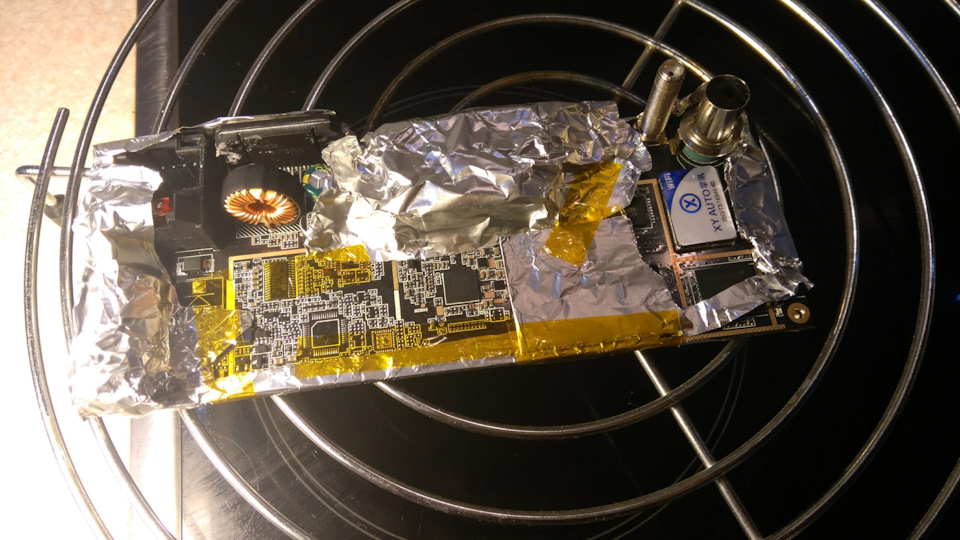

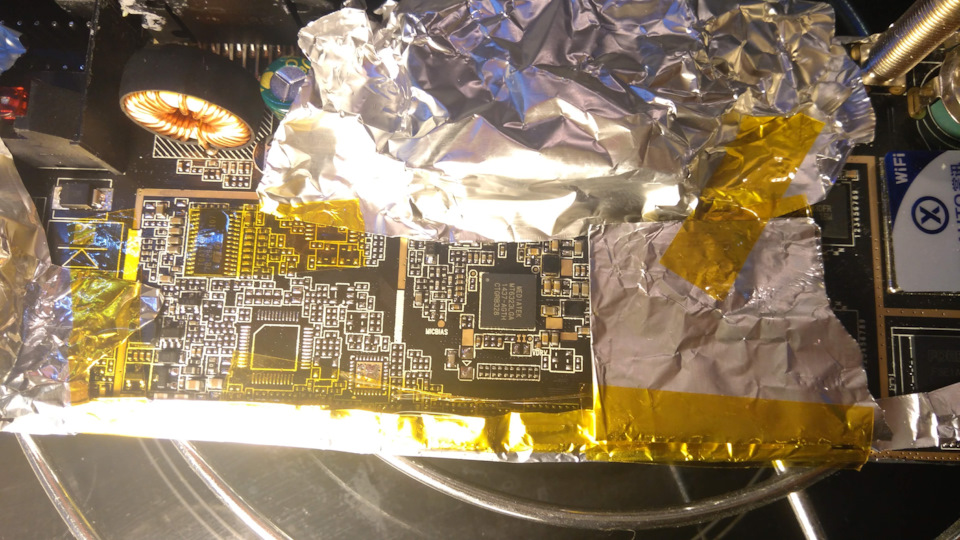

підготовляємо плату до паяння — все пластикове закриваємо фольгою, залишаючи тільки зону пайки ну і там де немає пластиковихдеталей
Далі все просто :) готуємо страву на малому вогні :) щоб непідгоріло :))))

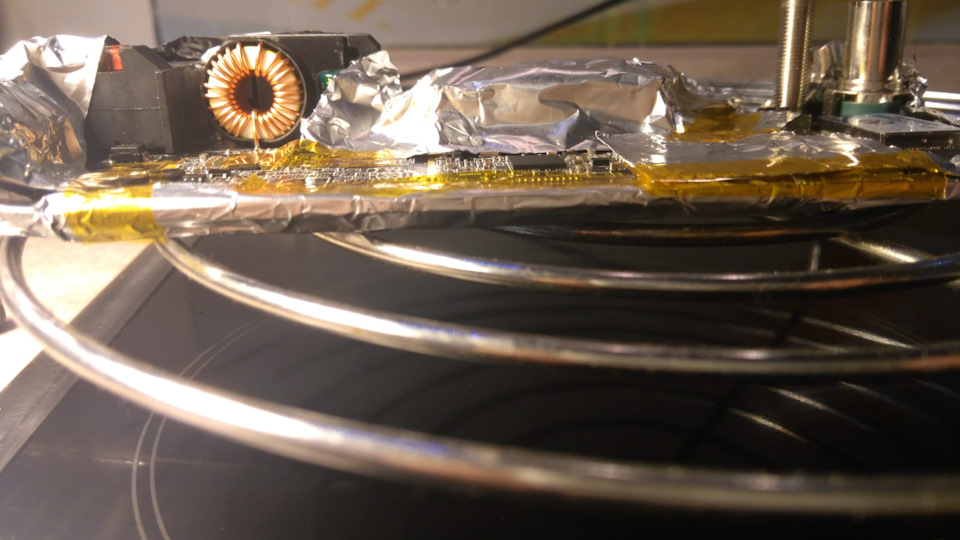

Виставляємо підігрів плити на мінімум, щоб плата нагрілася максимумградусів на 100 - 140 ... Як тільки температура плати досягнута, мажемо флюсом під мікросхемою і починаємо феном поступовопрогрівати, періодично помішуючи ложкою перевіряючи пінцетом, яктільки мікросхема почала "плавати" знімаємо її акуратно.
Далі готуємо місце для нової мікросхеми та запаюємо нову, контролюючи момент посадки
І страва готова :)))))
Перед зловживанням даємо охолонути. Я відніс на балкон і дав їйхвилин 15 постояти, подумати про сенс нового життя. Воназапрацювала. Черговий досвід у скарбничці :)

Перевіривши всі функції я зрозумів, що все працює відмінно і яправильно провів діагностику згорілої плати… Але ж я знову незаспокоївся і продовжив свої доробки :)

було встановлено додаткове екранування у вигляді пружинки, якапідпаяна на корпус плати і впирається в корпус екрану дляпокращення прийому радіо. На одному профільному форумі вичитав ...і в принципі був згоден, тому що незрозуміло чому але екран нез'єднаний корпусом… Так само звернув увагу, що кнопка центральногозамку не правильно підсвічується, а саме, коли включені габаритигорить червоним, хоча зі штатними кнопками підсвічування ЦЗ буложовтим. Ну і власне коли замок закритий моргало жовтим… не добре, особливо для мене :)))))
Дістаємо рамку, розбираємо кнопочку, і міняємо місцями світлодіоди, червоний і жовтий (жовтий я поставив свій, з тієї а партії як іпідсвічування кнопок магнітоли, щоб по феншую), ну за допомогоюпаяльника зрозуміло.
з кнопкою Аварійка проблем не було, в штатному режимі підсвічуваннячервоне

Збираємо все назад, і несемо перевіряти ось тепер все простоцукерка. До речі радіо запрацювало краще ... Виявляється я білязаднього плафона погано вставив роз'єм антени, запрацювало набагатокраще ... Але не ідеально як в RD45 звичайно. Що залишилосявирішити:- перезавантаження магнітоли при старті двигуна (можливопри штатному підключенні у людей такої проблеми не виникає, але цене точно) - повноцінно налаштувати роботу CAN модуля ... Ну не даємені спокою кастрована робота. Працюють кнопки на кермі, витрата, двері… не працює — інформаційні повідомлення, управління БК…
Наостанок зробив анімацію включення та логотипу

Поки напевно все, але допилюю її постійно…
Всім дякую ще раз хто щиро співчував.
Але я рідко коли здаюся :)
