Ідея про впайку aux-a спливла спонтанно, оскільки стандартний сд -чейнджер не працює через відсутність 6-pin кабелю. Його там немає -ніхто не знає, а музику слухати треба.Заїжджені пісні по радіонабридли і я, сидячи на драйві, натрапив на запис про впайку ауксазамість касети.Подумавши, сказав собі:а чому б і ні? Почав шукатиінформацію про правильну впайці аукса, щоб при роботі сигнал йшовна підсилювач і при цьому працювали налаштування dsp, оскількимашина їм укомплектована Хочу зробити все максимально акуратно і неколгоспно, хочу щоб машина виглядала повністю оригінально, але втой же час не поступалася новим іномаркам.
Паяльник у руках тримав перший раз та що і у вас вийти
Ну що ж, почнемо.

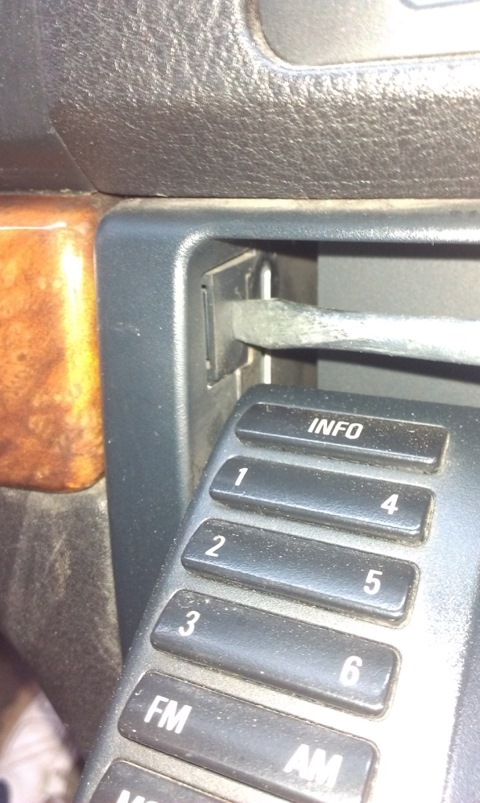

Для початку потрібно зняти клему з акб, про всяк випадок. Зробитице дуже просто:Спочатку знімаємо пластикову рамку монітора задопомогою викрутки та пальців, вона тримається на клямках поколу.

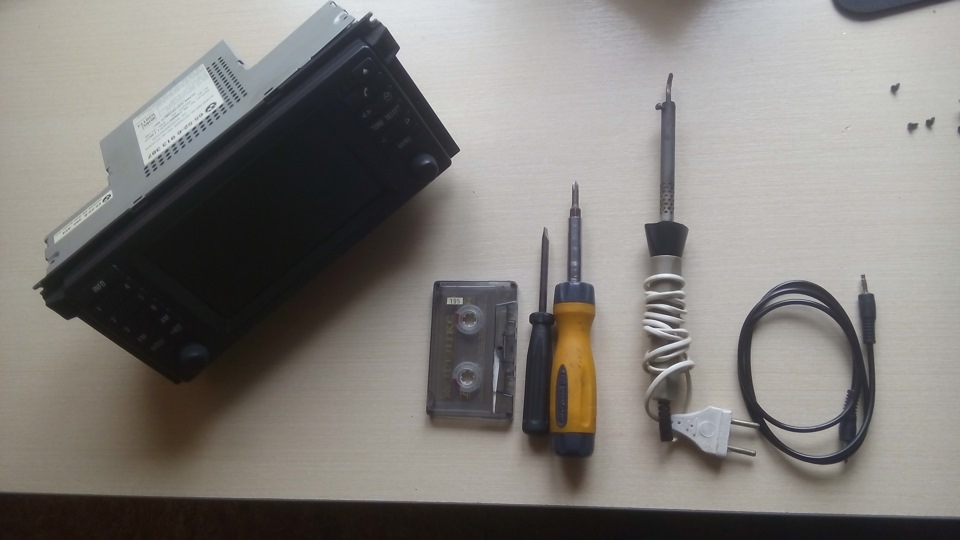

І ось у нас в руках весь набір роботи з аукса.

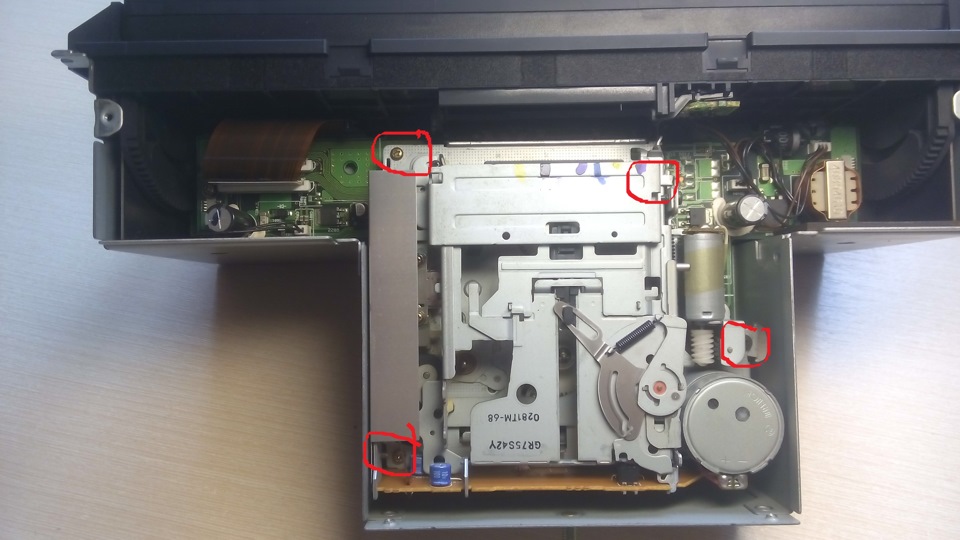

Тепер перед нами начинка бк. Тут нам потрібний лише касетниймодуль. Він тримається на 4 гвинтах (обведені малюнку). І тягнемона себе шлейф, який його тримає або як його там.

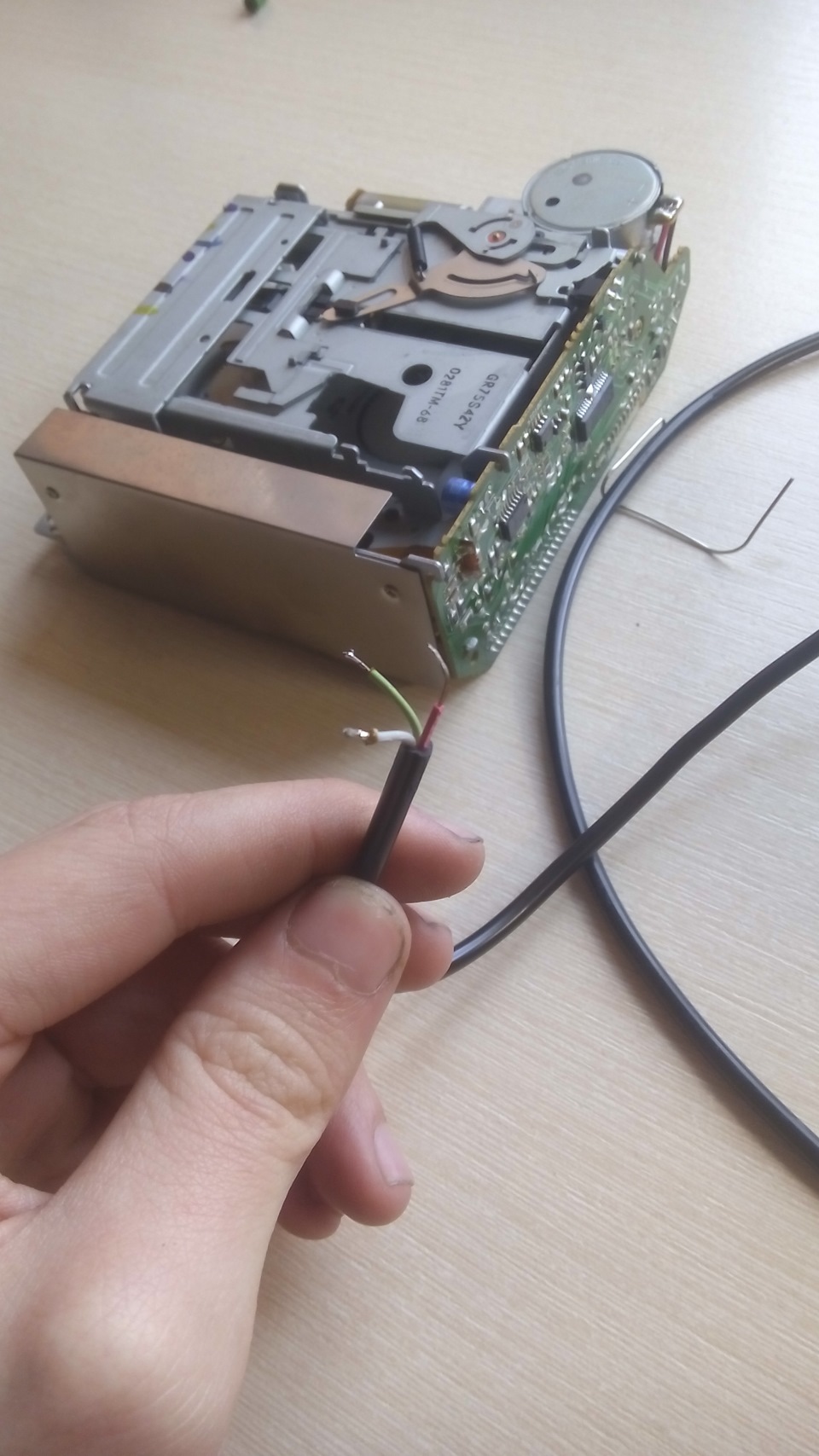

Після зняття модуля нам необхідний сам кабель та плата на касетномумодулі.
Нам потрібно випаяти чіп або його вирізати, хто як хоче. Я випаяв.Ну і схема підключення.
По картинці зрозуміло що куди.
Ось як має виглядати готовий варіант.
Жовтий провід нічого не робить, у мене просто була перебитадоріжка.

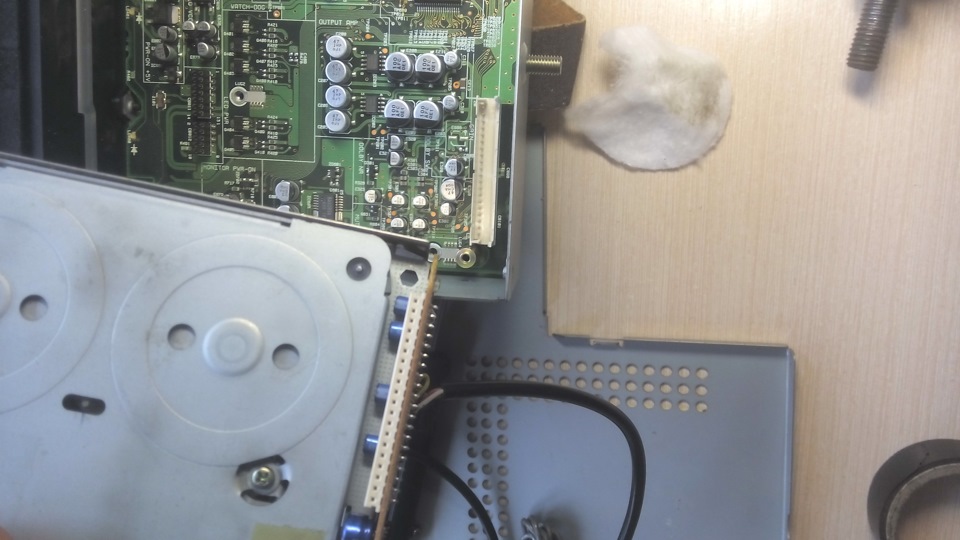

Ну і тепер виводимо кабель назовні за допомогою вже зробленоїзаводом раніше дірки в корпусі.
Збираємо все назад і підключаємо. Я простяг кабель у бардачок. Алеще потрібно засунути касету в її посадкове місце, тому що без цьогоаукс грати не буде. Я ось зробив таку нескінченнукасету./p>
Ну і фото моєї красуні.
