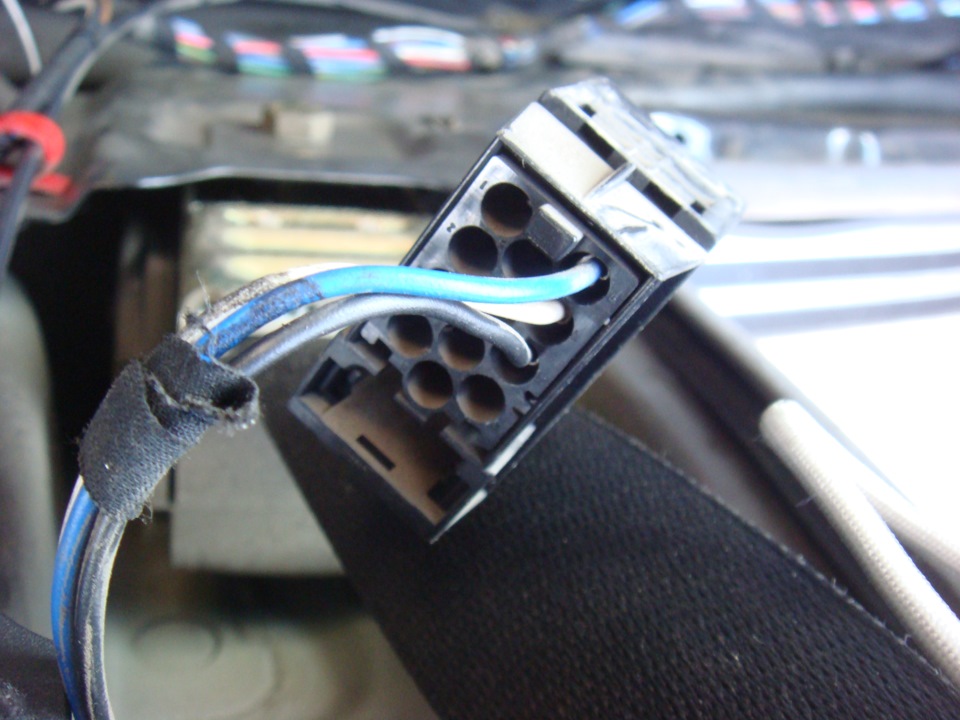

Нарешті дійшли руки і до задніх есп." по 3 дроти, так би мовитикомплектація "барабан"))) для установки задніх есп фішка в стійціповинна виглядати приблизно так
Було вирішено прокласти проводку, що бракує…

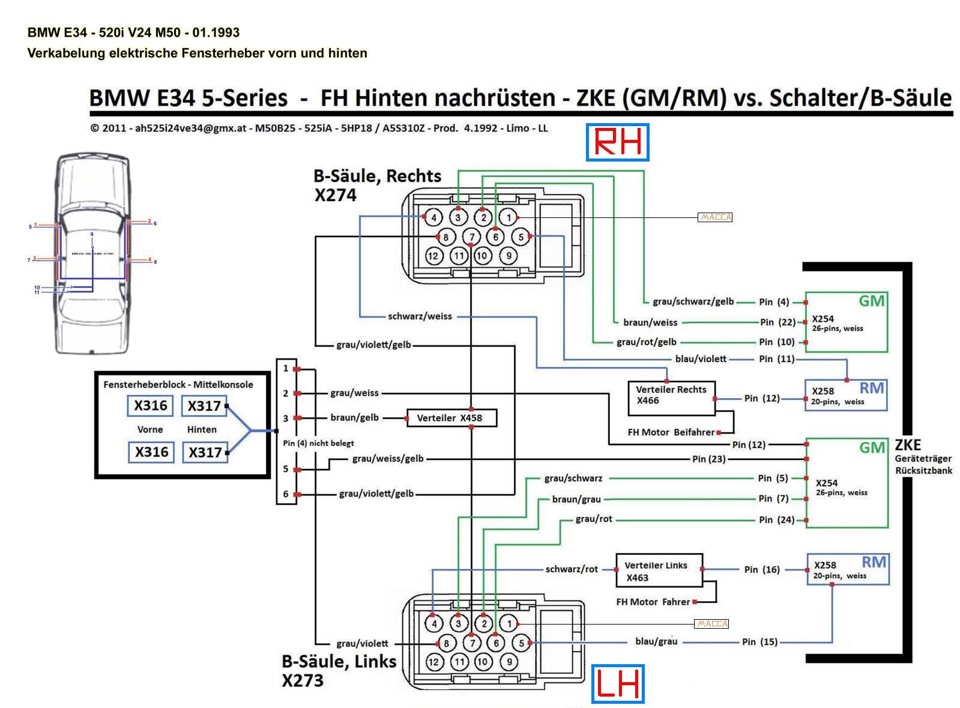

Потрібно прокласти проводку за цією схемою:Запчасти нафото:5HP18

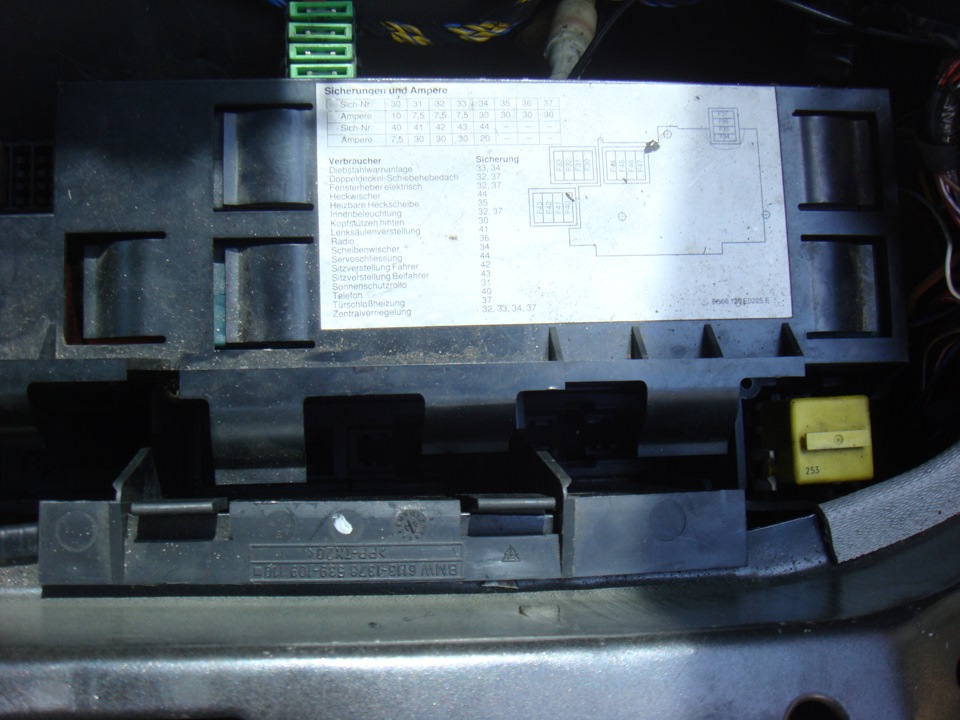

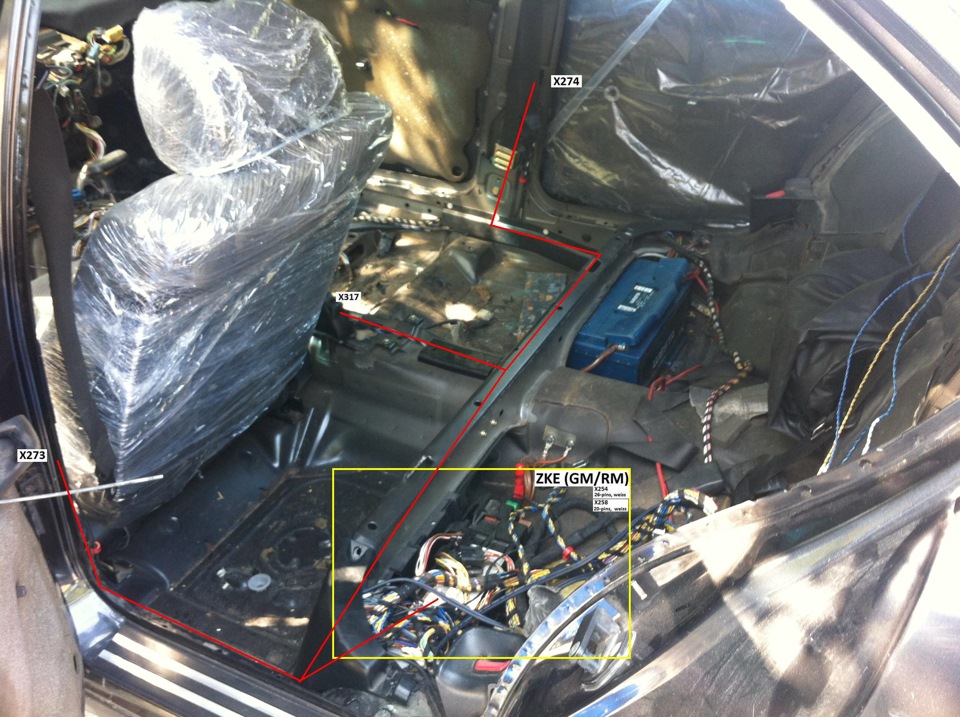

Проведення розкидане між модулем під задньою сидухою (х254, Х258), фішками у стійках (х273, Х274) та чорним роз'ємом (х317) на блоккнопок у центральній консолі
Запчастини на фото :61351379741Найпростіше поїхати на розбирання (що я і зробив) і висмикнути всюнеобхідну проводку (включаючи з'єднувальні контакти).
Розбираємо салон.
Знімаємо килим.
Знімаємо захисні щитки проводки.
Далі за схемою встромляємо контакти в місця на фішках відповіднихсхемі.

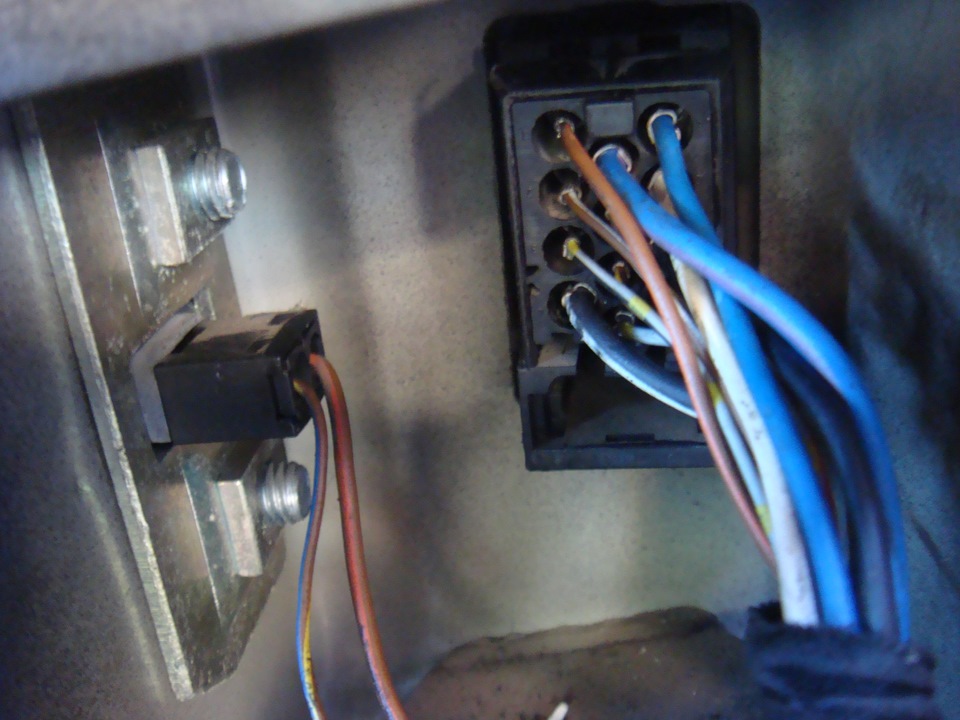

Основна проблема це пін 4 на фішках (х273, Х274). Ці товсті дроти (чорно-червоний та чорно-білий) потрібно знайти під модулем іврізатися в рідну проводку.
Процес нескладний, але потребує уважності. Кілька разів рекомендуювсе перевірити ще раз!
Після цього всю проводку потрібно акуратно зібрати в косу іпрокласти вздовж існуючої проводки, попередньо заізолювавши (абопросто вплести в рідну косу)
Далі все збираємо назад.
Пару фото робочого срача, для розуміння масштабів "трагедії"))
Процес розбирання салону, зняття карт, установки проводки в дверіта заміну самих механізмів упускаю, оскільки цієї інформації і такнавалом в інеті…
І кінцевий результат.
<Ура товариші! ))
Тепер у мене нарешті повноцінна опція S411A FENSTERHEBER, ELEKTRISCH VORN/HINTEN Склопідйомник з електроприводом Пд/Зд
>
Всім дякую!
