Нарешті все прийшло з Китаю і можна збирати, і переходити зтеорії до практики.

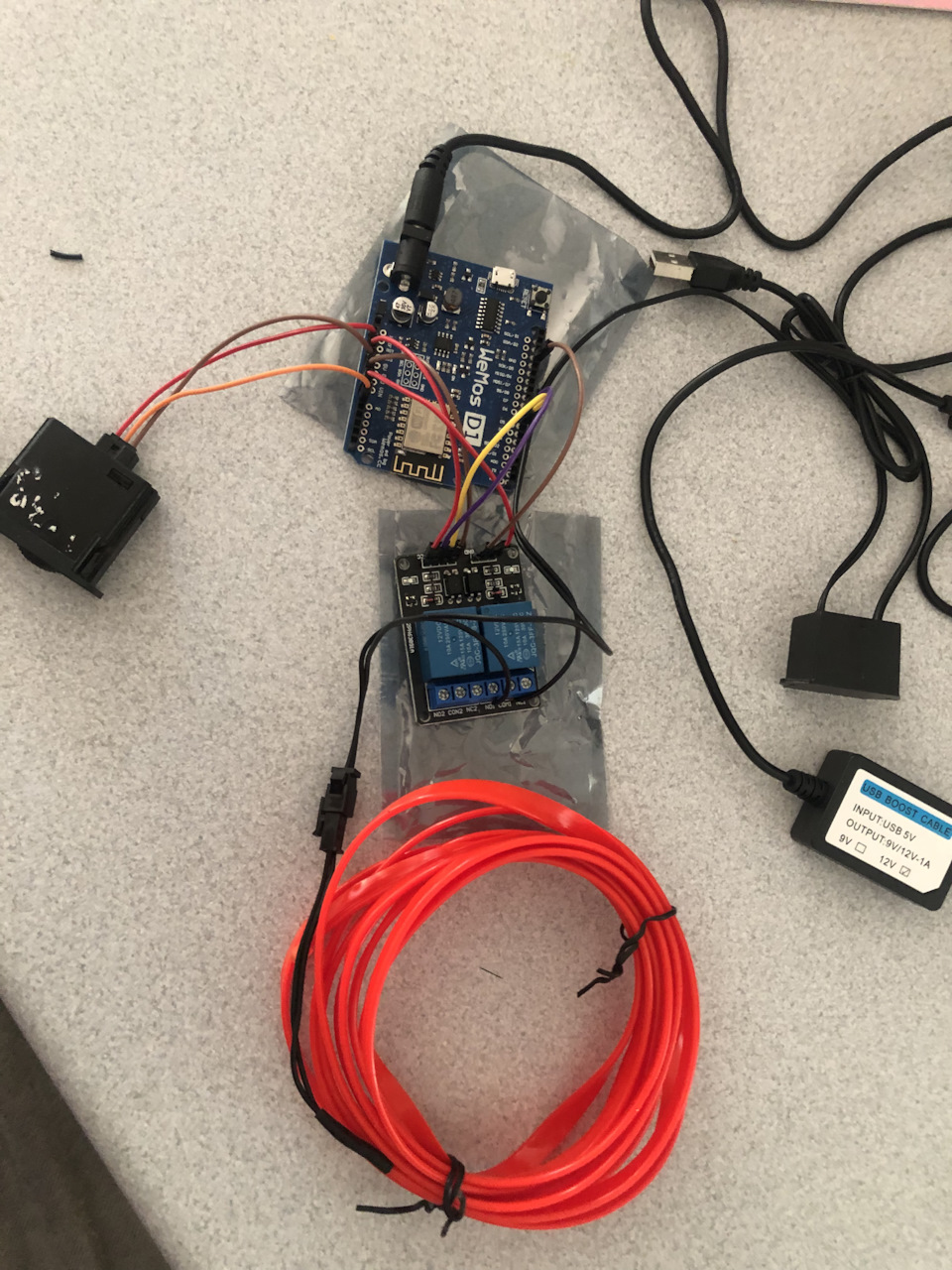

Все у зборі
1. WeMos D1 R2
2. Реле на 12V
3. Набір кабелів для з'єднання
4. Неонова стрічка
5. Преобразователь с 5V в 12V
6. И сам потенциометр от дореста
Почему WeMos?
У него есть две особенности :
Це Wi-Fi (в майбутньому напишу програму що б можна було ще зтелефону управляти.)
І він може подавати напруги з виходу-входу vin того ж значення щоприходить на вхід живлення Тобто я можу в майбутньому з USBпереключиться на живлення з машини. Входу не такими ідеальними як утестовій програмі. Приделах 500-520 На реле подаємо 5V і 12V длятого, щоб працювало перемикання. Реле конектим неон який простозамикається і він включається

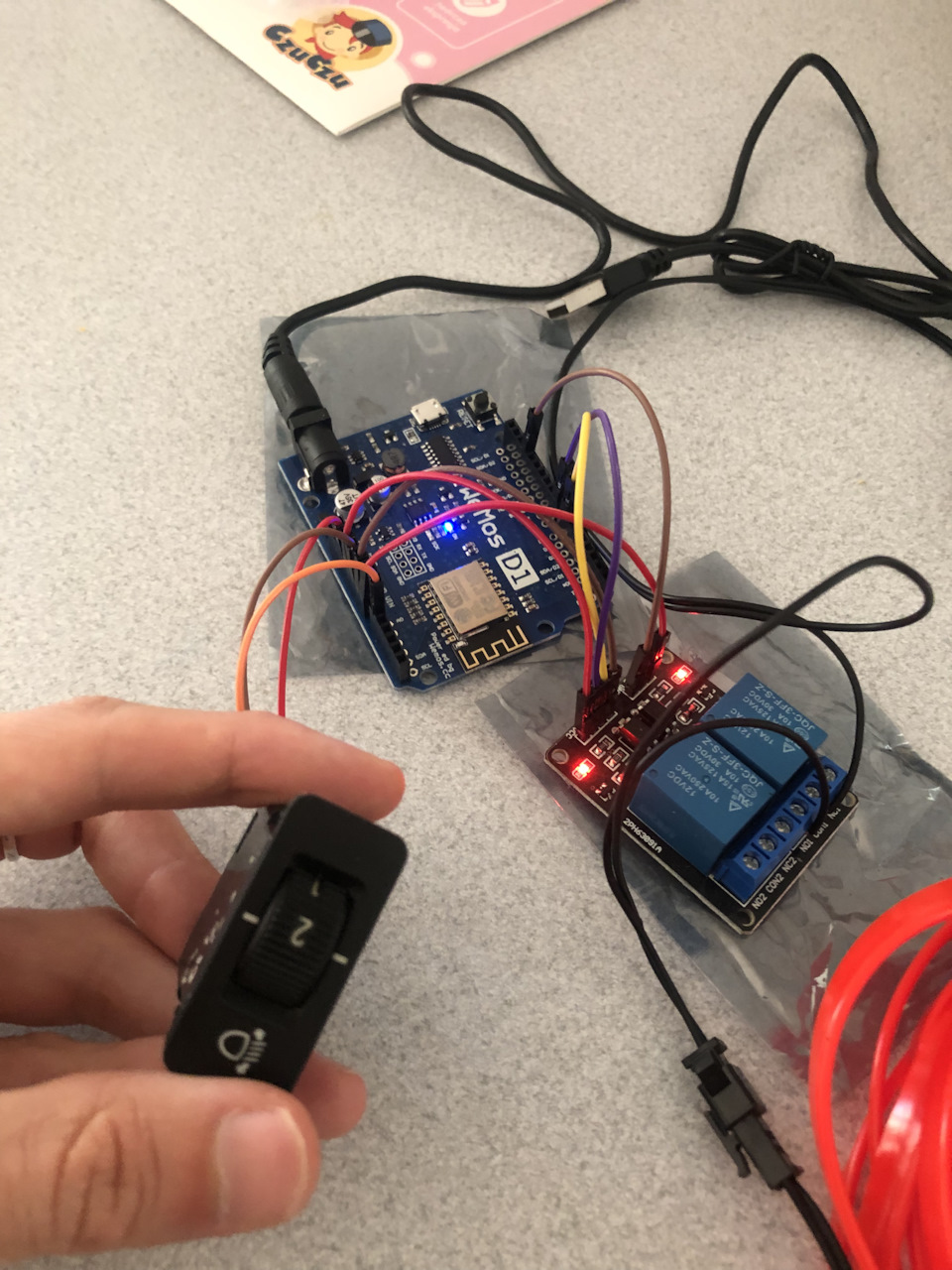

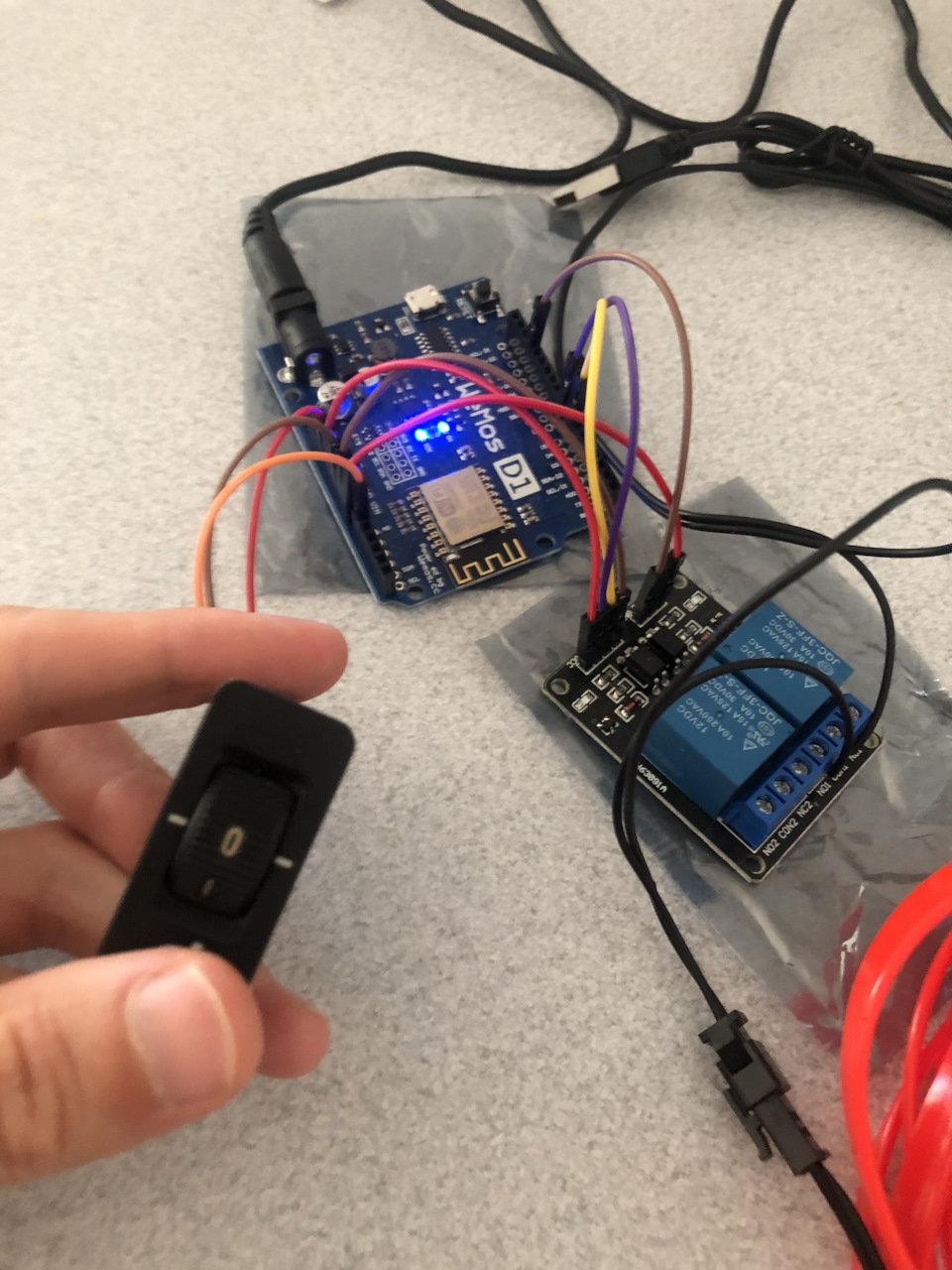

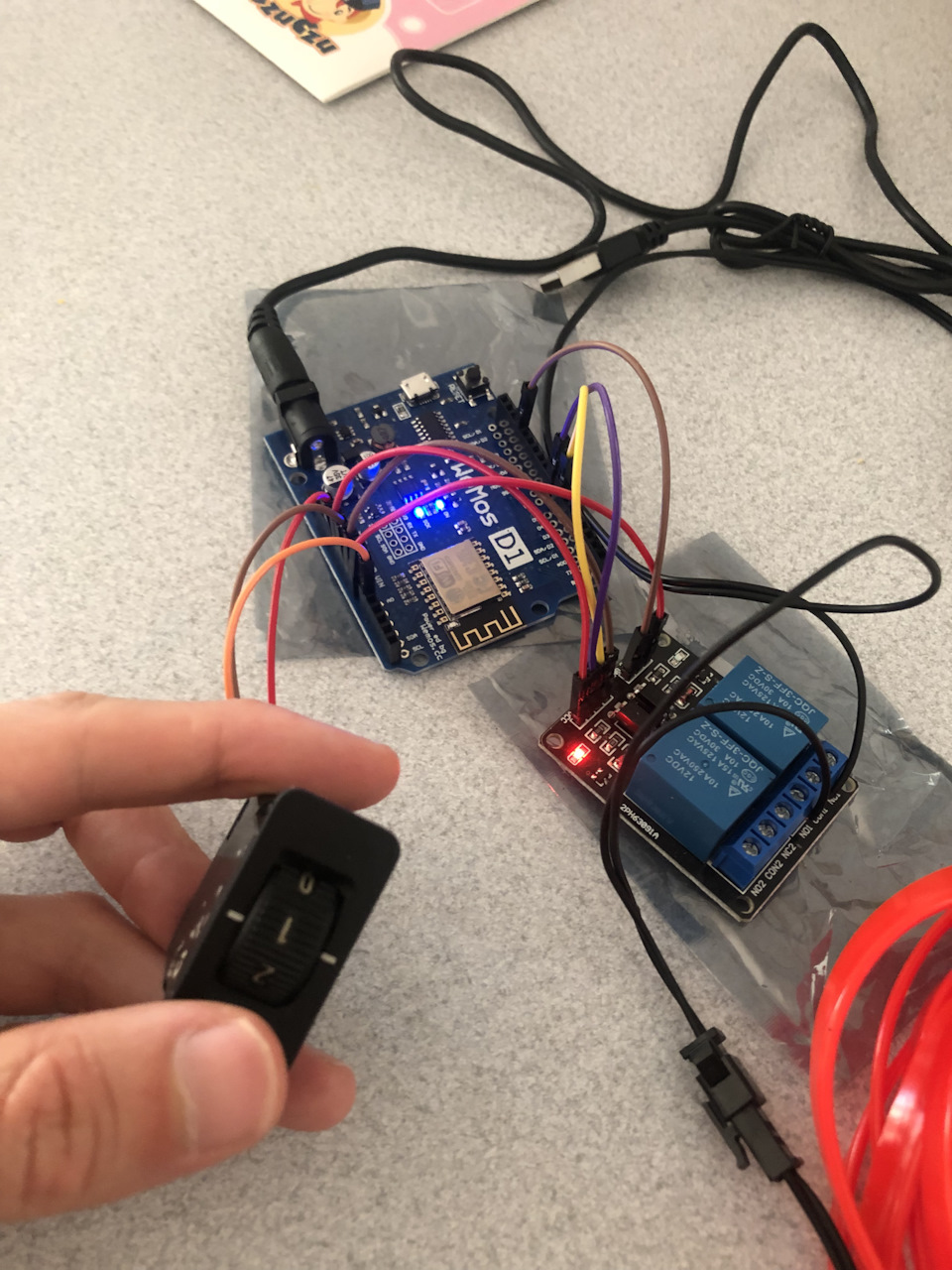

На потенціометр кидаємо так:
Pin # 1 земля на ардуїно
Pin # 2 на прийом аналогового сигналу А0
Pin # 3 живлення 3.3V з ардуїно І тут є пару мінусів WeMos маєтільки один аналоговий вхід . І він приймає max 3.3V, через що унас є деякі обмеження. І другий мінус через те, що тільки одинаналоговий вхід ми не можемо зробити управління підсвічування (принаймні зараз я не знайшов рішення цього). Машину та протягнутикабелю.
