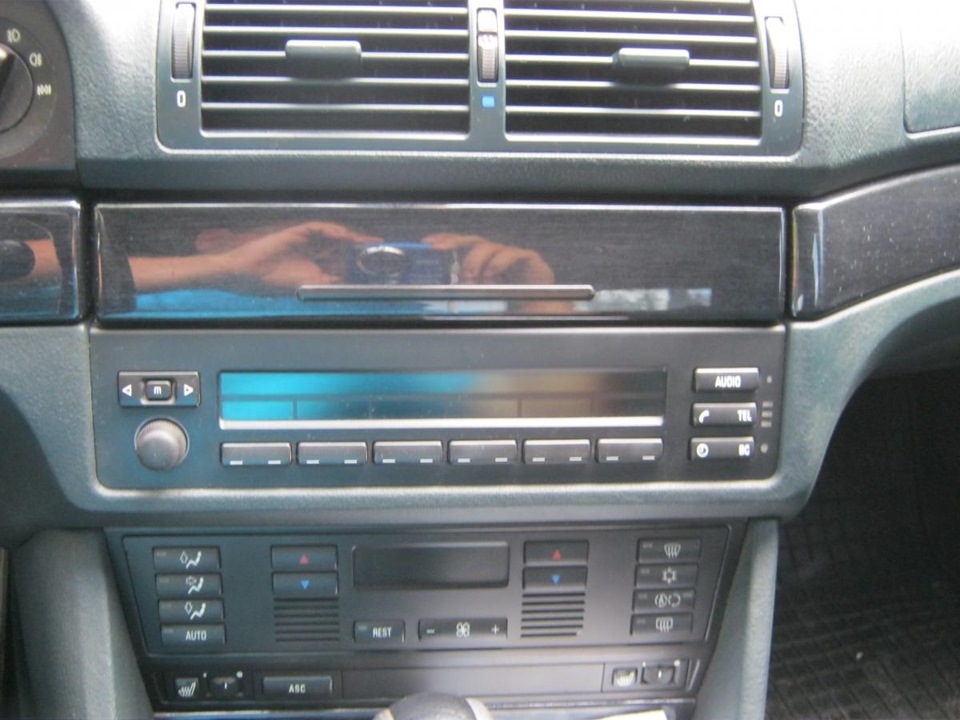

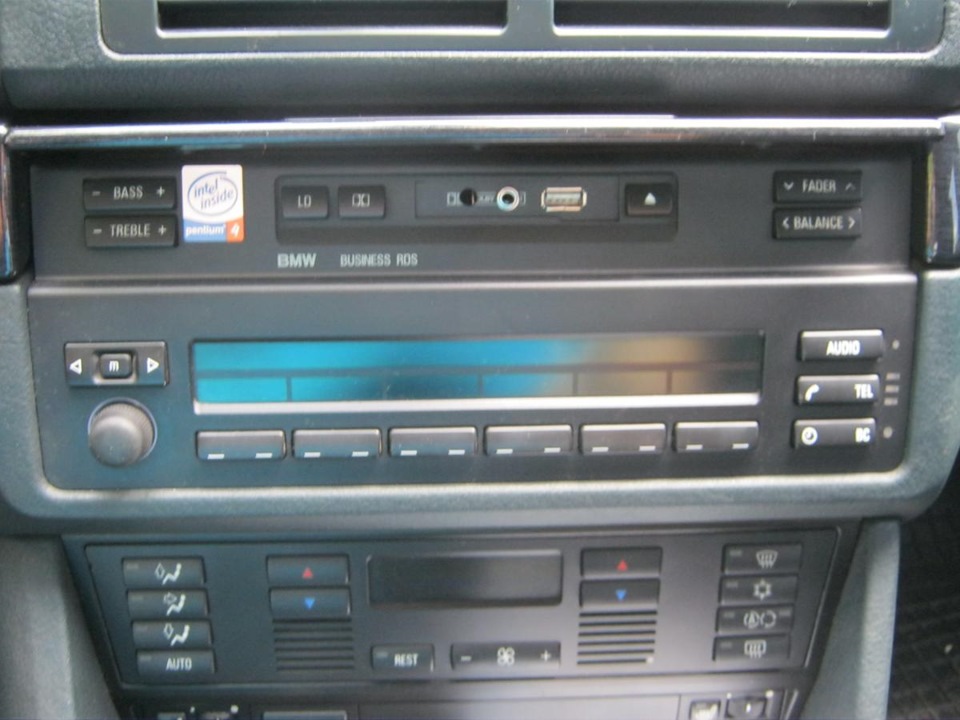

< Одним з головних критеріїв, при побудові даної "майфуни", булозбереження цілісного інтер'єру е39 без колгоспу, керування з кермаі якість відтворення музики. На андроїді, або засунути вбардачок/багажник норм голову.Але вирішив залишити вигляд все як ібуло, навіть декоративна планка-накладка - закривається :)
Бо звучання даної магнітоли було краще за всякі китайські підробки, і, при цьому, не хотілося псувати інтер'єр авто, вирішив спробуватизробити щось подібне (bmwfanatics.r…hp? f=32& t=28288), тимбільше зацікавило саме те, що хотілося зробити самому, бюджетстановив лише 150 грн. - 10 грн за роз'єми 3, 5, конектор для ауксуна 3 піна та подовжувач для юсб. Далі було демонтовано самумагнітолу, розібрано, далі було вивчення даташитів (опис з точноюкартою пристрою, де яка ніжка і для чого вона потрібна, плюсхарактеристики пристрою) на кожен чіп, щоб знайти підсилювач, наякий приходить сигнал з касетного входу, так ж розібрав ЛПМ (стрічково Протяжний Механізм), потрібно було зробитизаглушку-обманку замість ЛПМ, щоб при виборі програвання касетивключався касетний вхід, що працює в режимі лінійного входу. Безнаявності обманки, деякі магнітофони що неспроможні ідентифікуватинаявність касети і спрацьовує захист, тобто. Звук необроблятиметься з входу чіпа (підсилювача), у моєму випадку без цієїобманки не хотів працювати мід. Після вивчення даташиту напотрібний чіп - були визначені ніжки, що відповідають за вхід звукуз касети, туди були підпаяні канали, що виходять з плати-програвачамп3. Потім була обрана наступна плата-програвач (майстер-кіт):
www.kosmodrom…p? name=MP2503RL
Майстер-кит, у рази краща за фм тюнерів, якість звучання краща, Звичайно поціновувачі платівок і ліцензійно-студійних записівскажуть своє "фе", але як для звичайного мп3 плеєра він шалений. Уньому є функції еквалайзера з різними передустановками, також різнімоди:аукс, карт-рідер, юсб-програвач, пульт ду, функції рандому іт.Д. Можете в описі почитати, а головне ціна - дешевше напевнотільки безкоштовно :)

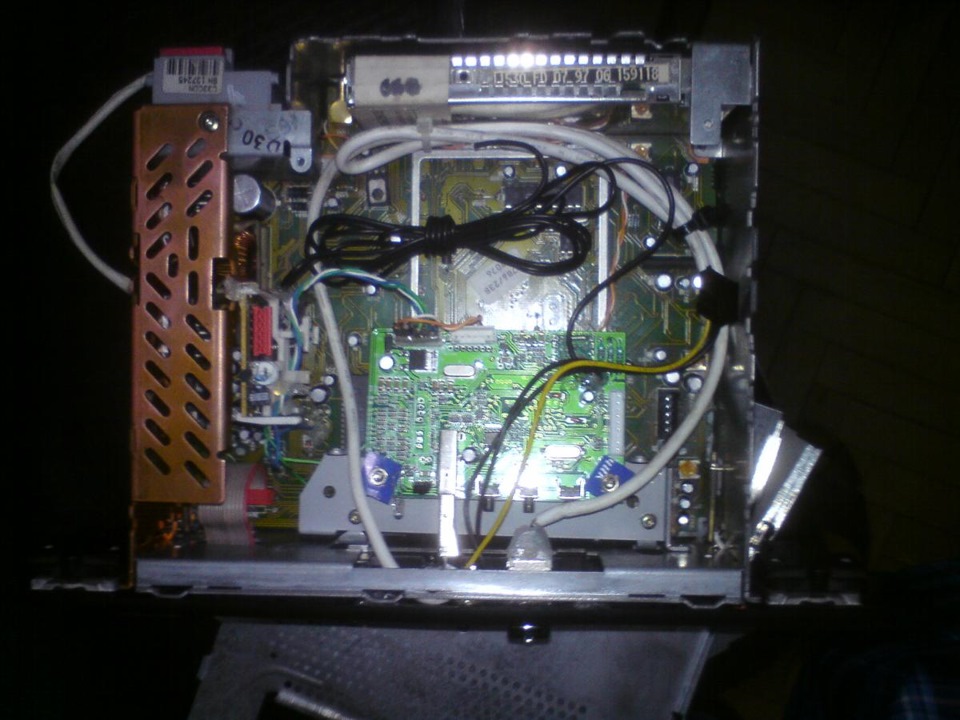

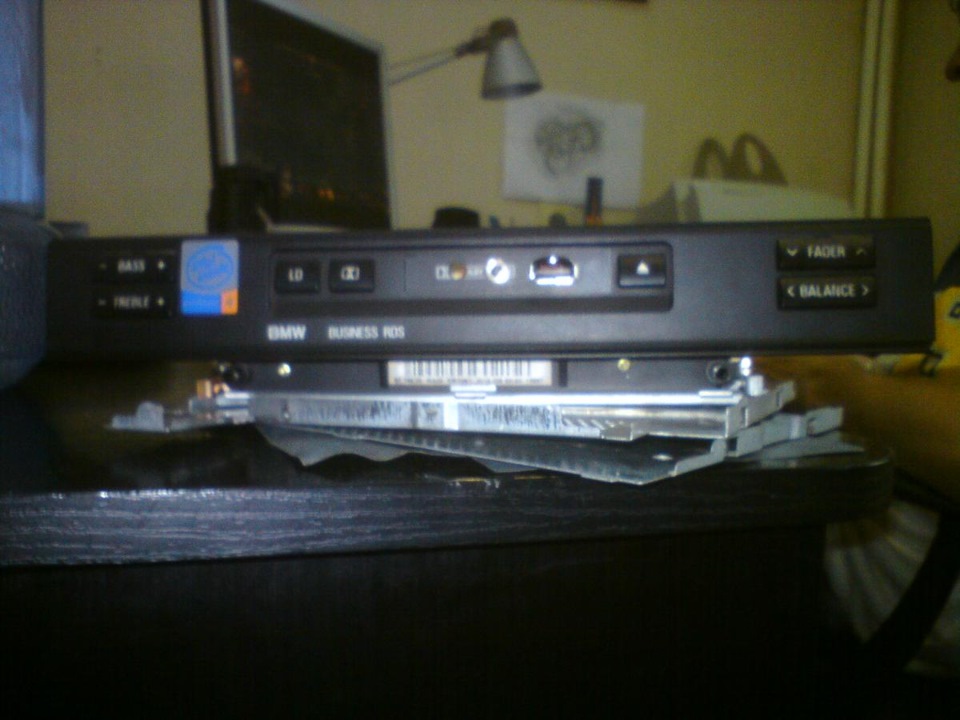

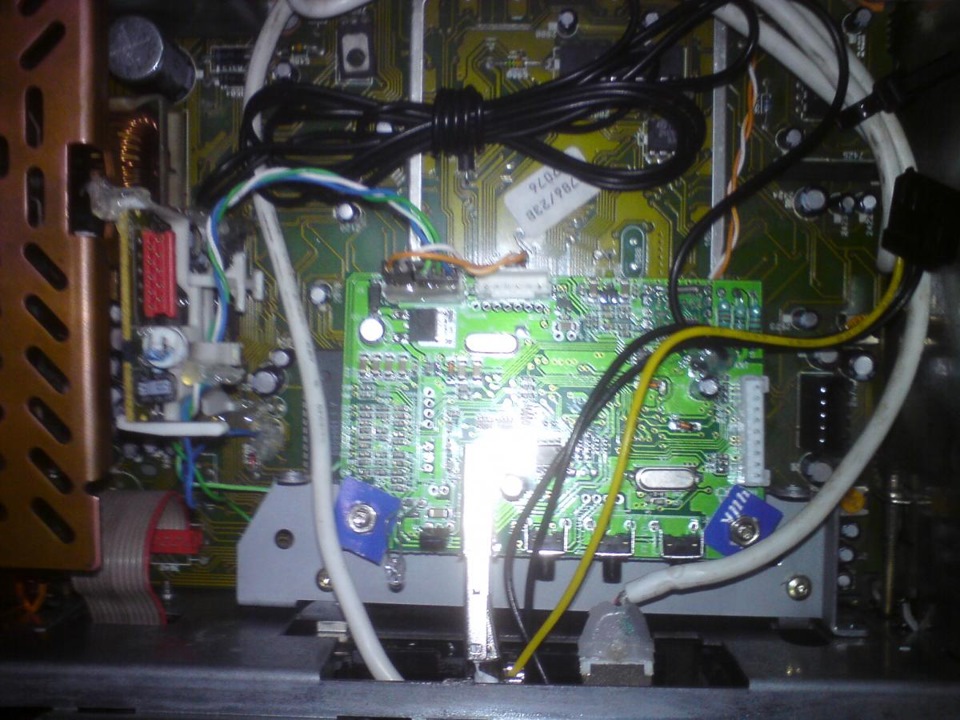

Далі були знайдені + і - на самій магнітолі, туди і підпаявхарчування плати-програвача. Зі стандартного кріплення ЛПМ, шляхомпросвердлювання отворів у кріпильних планках, зібрав кріпленняплати-програвача всередині магнітоли, на шторку входу касети, задопомогою юсб-подовжувача вивів юсб вхід, так само зібравподовжувач для аукс з 3-х пінового конн. Роз'єм, і звичайновисвердлив отвір для ик-діода пульта. Кабеля закріпивхомутиками, шторку касети закріпив за допомогою клейового пістолета.Плату-програвач поставив на гвинтики, через прокладки з картону, серед посадкових гнізд під гвинти на платі-програвачі встановивгумові прокладки, щоб не виникало конфлікту через дві маси.
Сподіваюся цей матеріал буде корисним!
Коментарі20
Займаюся установкою аукс входу. По-питанням пишіть у личку
можна фото де перемичку ставити для емулювання касетного механізму
Перемичка - це рідна плата від стрічки протяжки, тільки без шлейфу. Знаходиться поряд з мідним радіатором охолодження на фото вище.
Дякую розбиратимуся
Дивно, це говорить про відсутність узгодження (опір) між виходом плати та входом у магнітофоні, можливо не туди припаяно, або щось із каналами наплутали.
ha.d-cd.net/85bdddcs-960.jpg ось сюди припаював. Тільки мінус на корпус. У платі, в принципі, плутати зовсім нічого.
дивно, aux провід вивів, з телефону грає нормально. Купив плату, поставив, не грає. Флешку визначає, але звуку немає, якщо вивернути гучність на магнітолі на максимум, то можна почути, що сигнал є, звук йде, але дуже дуже тихо (практично не чути). По...
До речі, ось зараз дивлюся на твою плату і на свою, а вони різні. У мене немає лінійного входу на ній. Погуглил трохи, а в тебе MP3503 masterkit.ru/shop/multimedia/players/1319112
до речі, у мене ззаду нижче основного роз'єму ще є два, в одному з них штирки. Як я розумію, це вихід на ченджер? можна ж до нього підключити аукс не підпаюючись? Вибач, якщо дістав питаннями, просто хочеться розібратися і нічого не зламати )
Рознімання-то є під ченджер, але як подружити плату з керуючими сигналу ченджера - це питання геморою, доведеться робити обманку наявності ченджера, а це складніше, ніж просто замінити касетний механізм. Там є роз'єм нижче без штирьків, ось це і пови...
так, це я теж вже зрозумів. Просто за сьогодні перечитав купу інформації, напевно штук 10 тем з різних форумів з різними магнітолами, і про шину i-bus навіть почитав для управління перемиканням треків з кнопок на кермі, але це поки що для мене занадт...
Підпаювався я до виходів мікрухи, але не до самої мікрухи, а вже по доріжках далі. Я прибрав у себе конденсатори і в їх місце впаявся, але так краще не робити, при включенні харчування (повір) на платі-програвачі йде тріск від кидка ЕЛП. Ось з розрах...
ясно, дякую за роз'яснення. Спочатку спробую впаяти просто аукс, потім, якщо все вийде то MP2503RL додам ... В інтернеті начебто є про кондер, тільки в кожній темі характеристики конедрів різні )
Привіт. Де можна детальніше прочитати що куди припаювати, і звичайно ж про плату МP3
Привіт, щодо де припаювати - потрібно дивитися даташит від конкретного підсилювача вбудованого в той магнітофон, в який будеш впаювати канали. Також необхідно продзвонити плату магнітофона від введення живлення до висновку, з якого тобі буде зручніше...
у мене начебто такий самий магнітофон. PH7860…
Загалом, куди підпаювати аукс, я начебто розібрався. Тепер залишилися ще питання. З приводу MP2503RL, там також припаюватися до тих самих контактів, що і на аукс (тобто правий, лівий вихід і загальний)? Як зробити обманку ЛПМ? Як перемикаються треки ...
У моєму випадку обманка не потрібна була, ЛПМ я викинув, а плату управління ЛПМ залишив, вона сама і вийшла як обманка. Треки перемикаються з пульта, на платі програвачі так само у мене є кнопки, але я їх не вивів на панель , Як і екран, вивів тільки...
