Одне з побажань моєї дружини була Камера заднього виду. Купував зазнижкою за 22 $

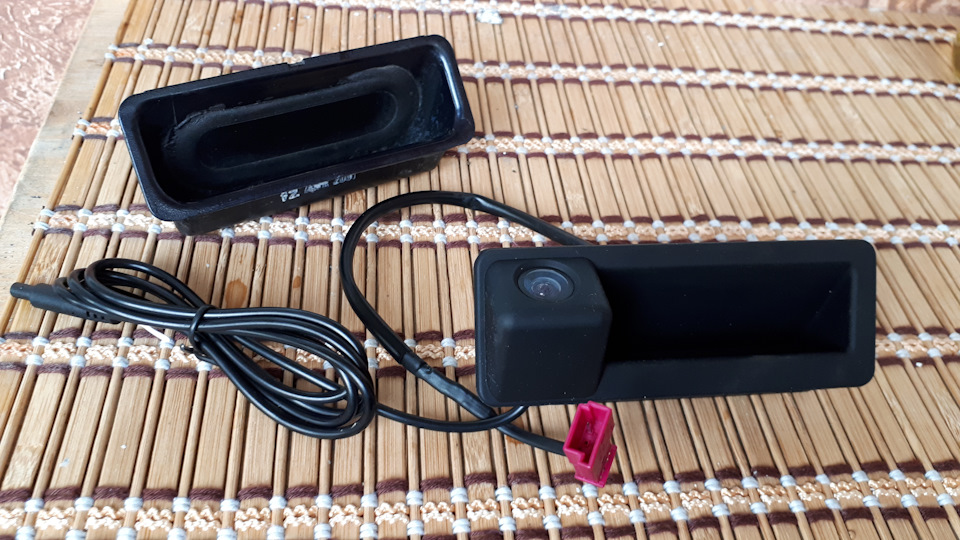

Ось камера прийшла, і треба її встановлювати.
> Почитавши бортжурнали з даної тематики в нашій гілці взявся заустановку.

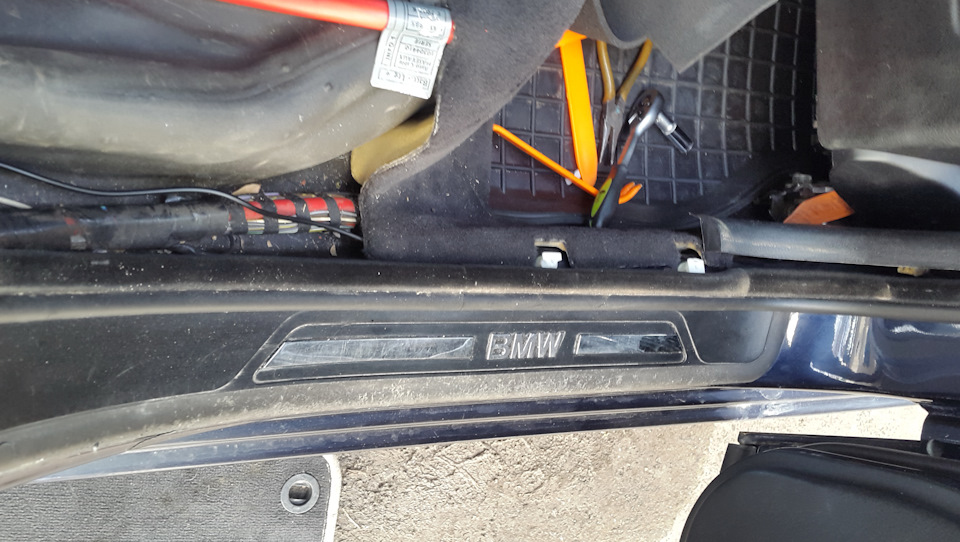

Зняв задній диван (заодно і пропилососив під ним), і панелі попорога
Ручка вся прогумована, зроблена добротно.

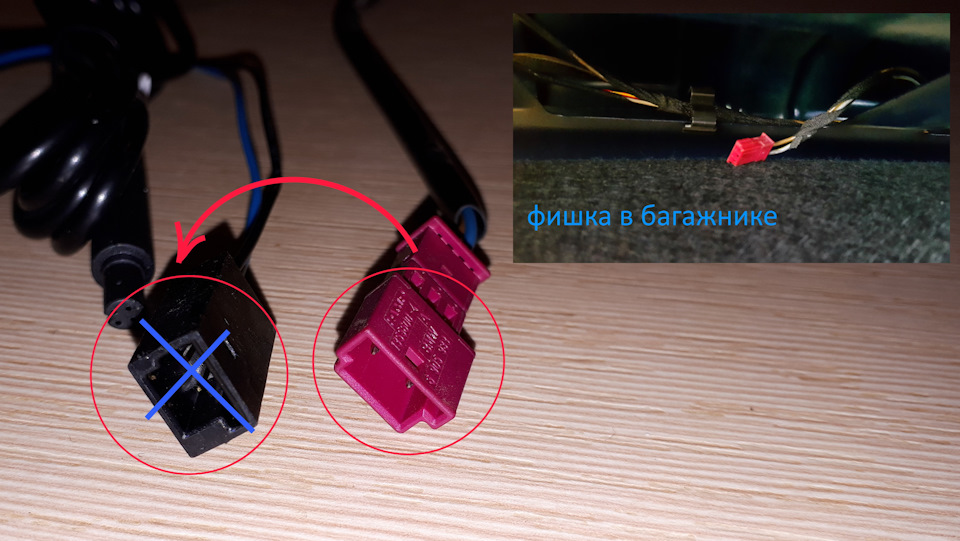

Перепаяв фішку з рідної ручки, тому що вони різні

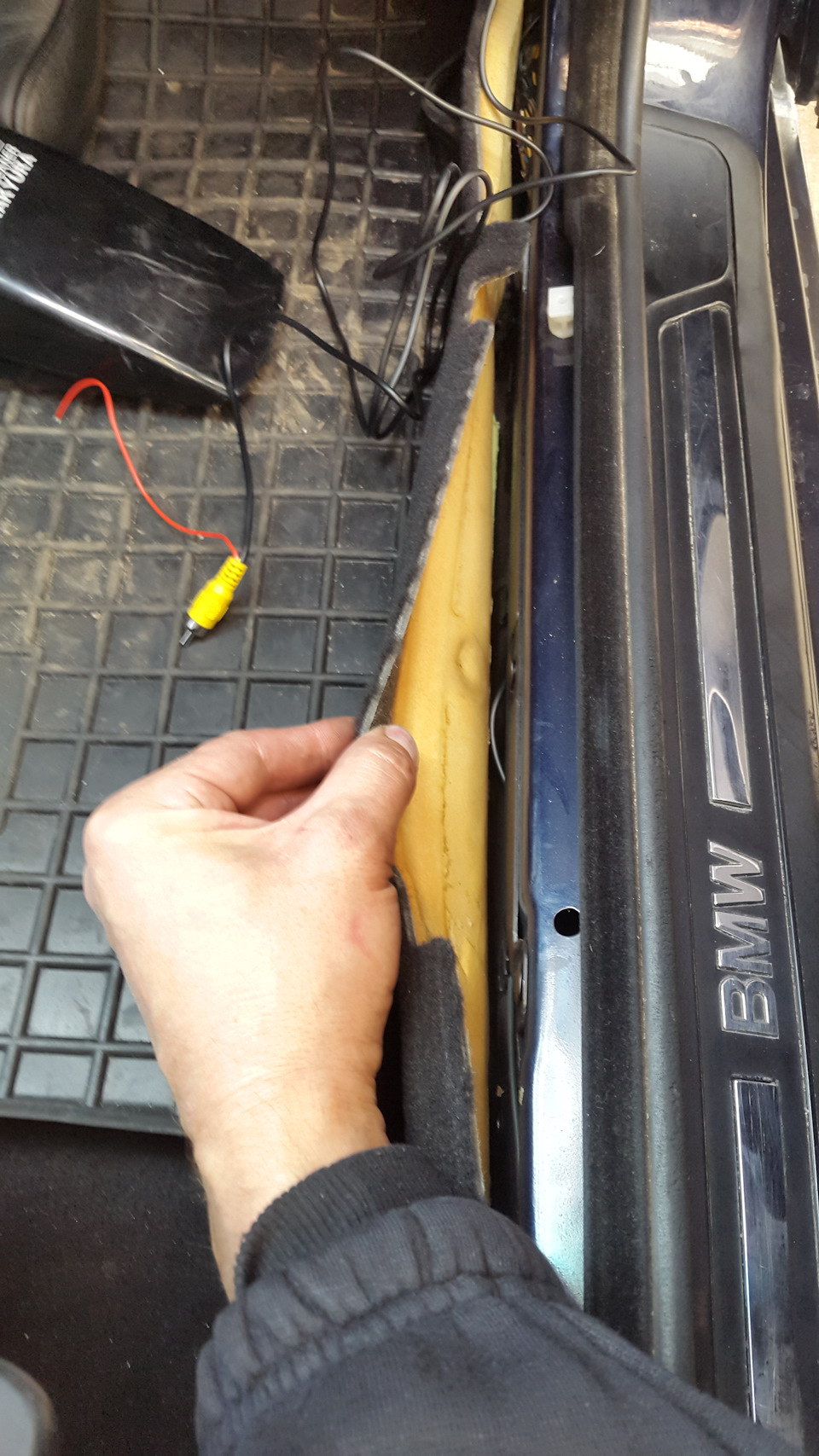

Прокладаю відео провід до ГУ
Вийнявши ГУ виявив провід коричневого кольору з написом "BAСK", привключенні заднього ходу ГУ саме подає "+ 12v", а при вимкненнізнімає живлення! До нього і під'єднав провід червоного кольору у "тюльпана"
Під'єднав + 12v
заднього ходу через реле,
але в наборі відео-кабель має з обох боків у "тюльпанів" виведеннядроту червоного кольору, він те й задуманий як "+", а мінус цеекран відео-кабелю.
Вигляд днем, звичайно зображення не 4К :-)
Вигляд уночі

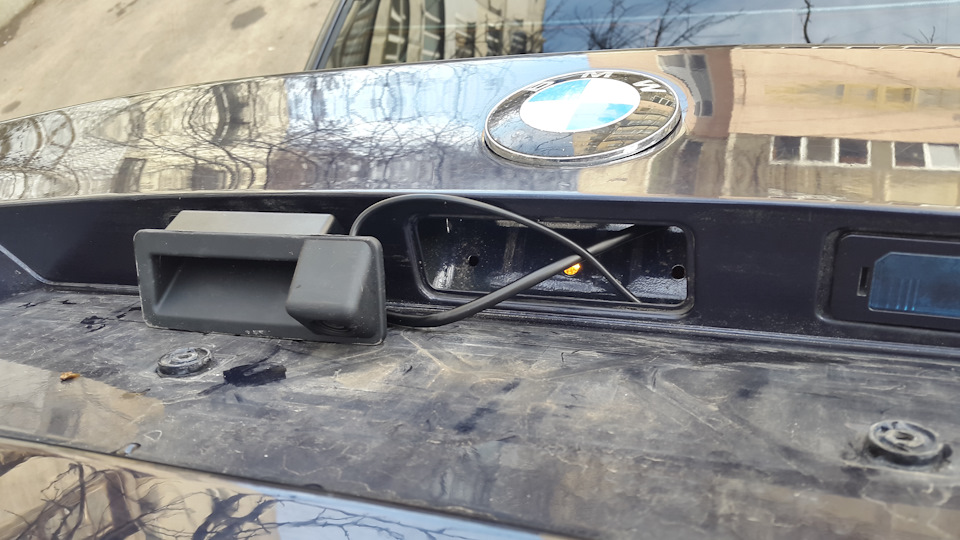

Стала щільно як рідна ручка
Коментарі12
Відмінно)
Ех, цей пост та місяць тому )
> BAСK при включенні заднього ходу ГУ саме подає + 12v А хіба це не для авто без кан шини. І при подачі харчування на нього ГУ розуміє, що включена задня і потрібно переходити в відповідний режим. думав
А хіба це не для авто без кан шини. І при подачі харчування на нього ГУ розуміє, що включена задня і потрібно переходити в відповідний режим.
Як то ГУ розуміє, що ти включив задню передачу?
з ГУ йде коробочка яка частково сполучає з iBus шиною наприклад медіа-кнопки керма, і коли машина заїжджає в тунель навігатор на ГУ переходить в нічний режим. Як то так і отримує інфу У тебе така ж голова стоїть
От, правильно. А якщо ти цю коробочку (CanBus Decoder) не купив (або при встановленні попереднього колгоспного ГУ рідну фішку у тебе відрізали або взагалі у тебе якийсь автомобіль без усього цього). Тоді можна взяти плюс із ліхтарів заднього ходу (аб...
Це, звичайно, все правильно
Я ще думав на парктронік запитати, щоб можна було і примусово включати кнопкою, але передумав чекати поки швидкість набереться, щоб вимикалася. А то ГУ у мене рідне і все підключається в багажнику)
Які шини, про що ви? З одного боку + камери підключається до коричневого проводу голови, з іншого - кидається на ліхтар заднього ходу. Все. Задню включили - на лампочку заднього ходу і на червоний провід прийшов + голова переключилася в режим AV і от...
>Які шини, про що ви?У seraj74 голова на андроїді і переходить на режим камери просто при включенні задньої навіть, якщо нічого не підключено. Показує при цьому чорний екран і напис, що немає сигналу. отримує з кан-шини.> З одного боку + камери підкл...
Я підключив Камеру набагато простіше 1 - З одного боку ГУ червоний привід + (з тюльпана відеокабелю) до коричневого дроту, з написом BAСK2 - з боку багажника, червоний привід + (з тюльпана відеокабелю) до червоного + проводу камери .І ніякого ліхтаря...
