Привіт усім! Поки триває процес збирання баварця вирішив все ж такинаписати статтю яку потрібно було опублікувати ще торік, про все, що пов'язано з електро підголовниками. На перший погляд все простоі банально, але це тільки якщо мати справу з повністю новимкомплектом або вже встановленим на машині.Насправді в моєму процесізбирання вийшла далеко не найпростіша в установці опція. Задніхелектро підголівників

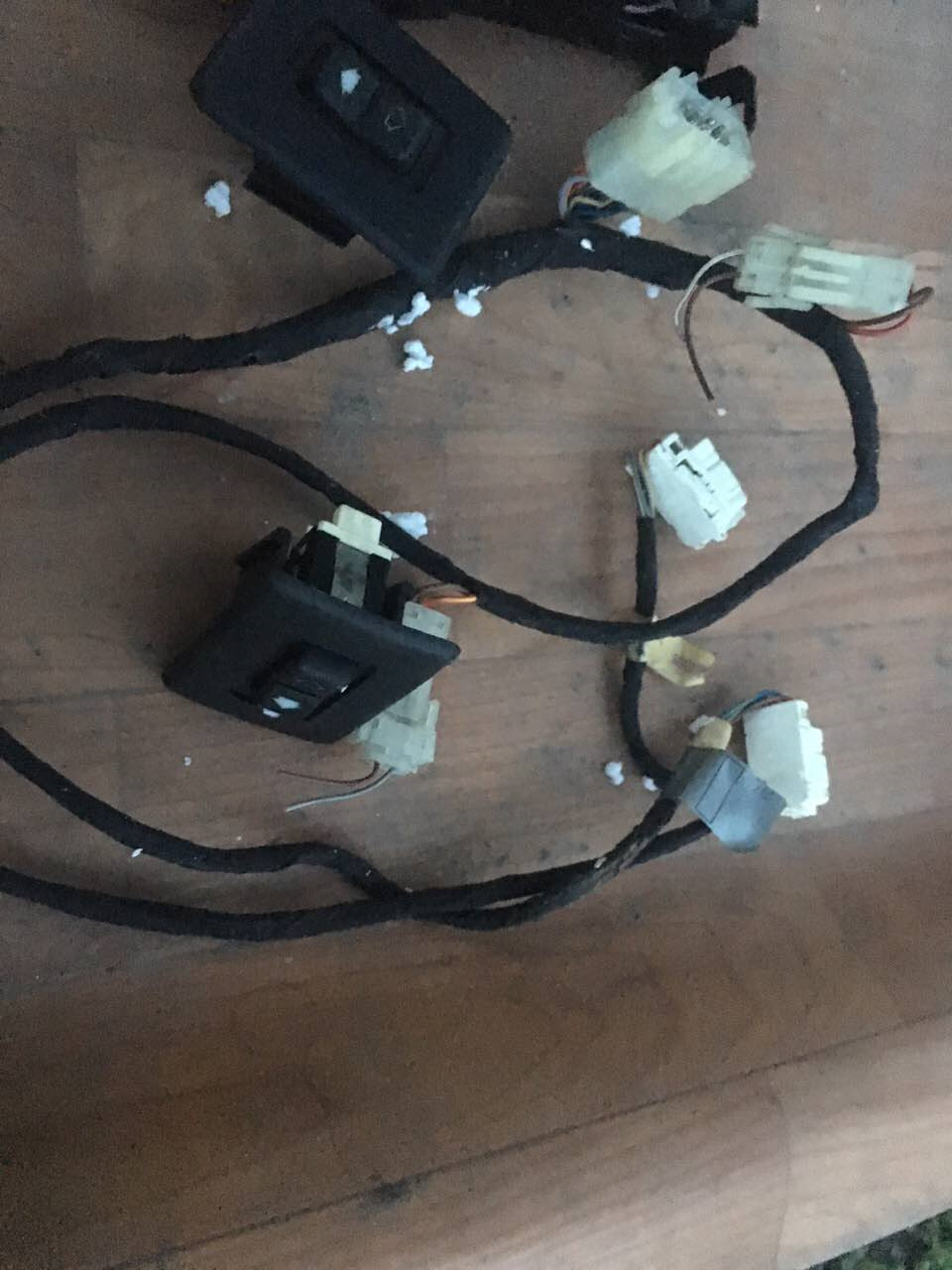

Коса зворотного боку дивана з кнопками управлінняпідголівниками
Трохи передісторії про саму покупку:

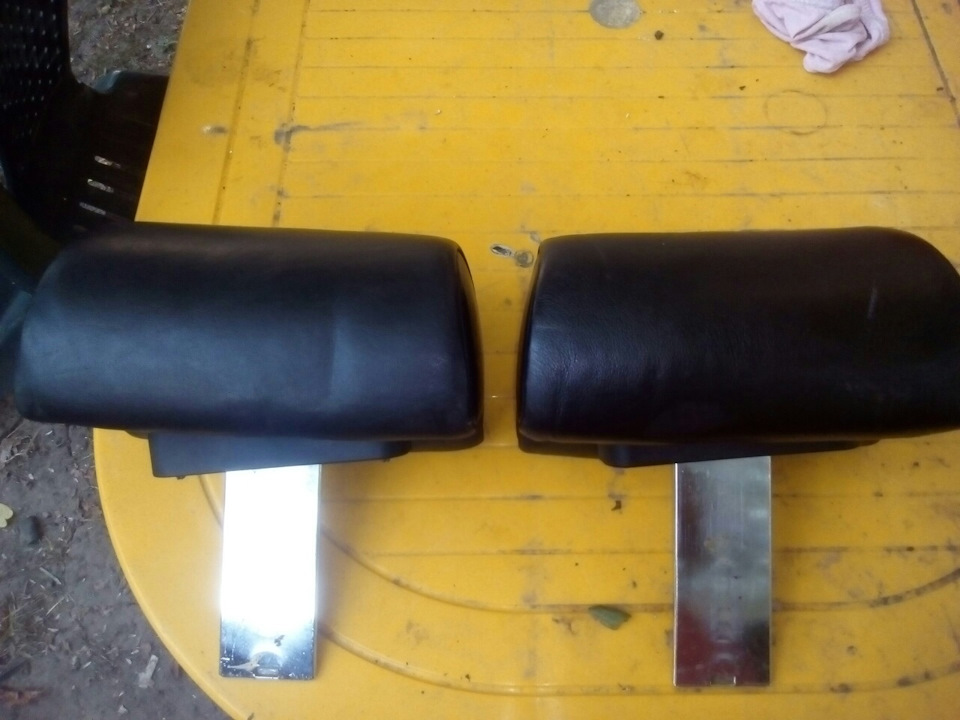

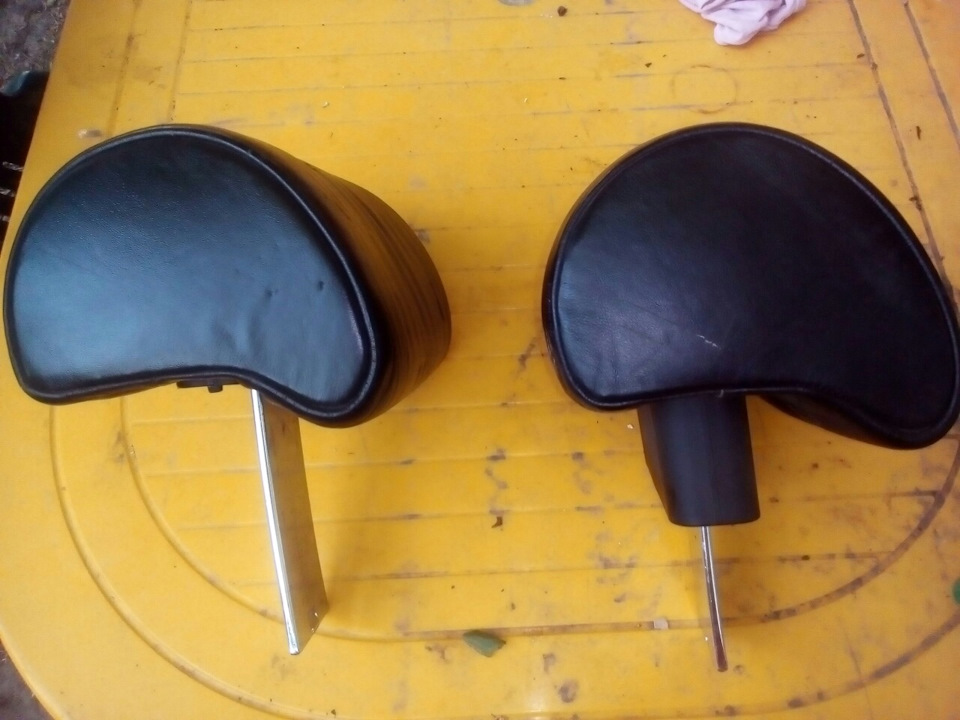

Були куплені електро підголівники (велюрові з сірою шкірою покраях) з задніми кінцівками ременів і частиною проводки, якакріпиться на зворотний бік заднього дивана, але відразу підключитиі перевірити не вдалося, тому що немає коси, яка йде на боці кузоваі самого ЕБУ підголівників. І якщо не вдасться знайти по всіхдоступних мені каналах, то був запасний варіант покупки на eBay "задорого". Паралельно йшли пошуки задніх підголівників у чорнійшкірі, бо сірі з велюровими вставками підголівники "не зовсім"вписувалися в загальний інтер'єр чорного моторспорт салону. Черездеякий час було знайдено блок (а точніше навіть два ЕБУ), а таксамо відгукнувся один чоловік на рахунок задніх чорнихпідголівників. Задні підголівники в чорній шкірі Задніпідголівники, вид збоку.

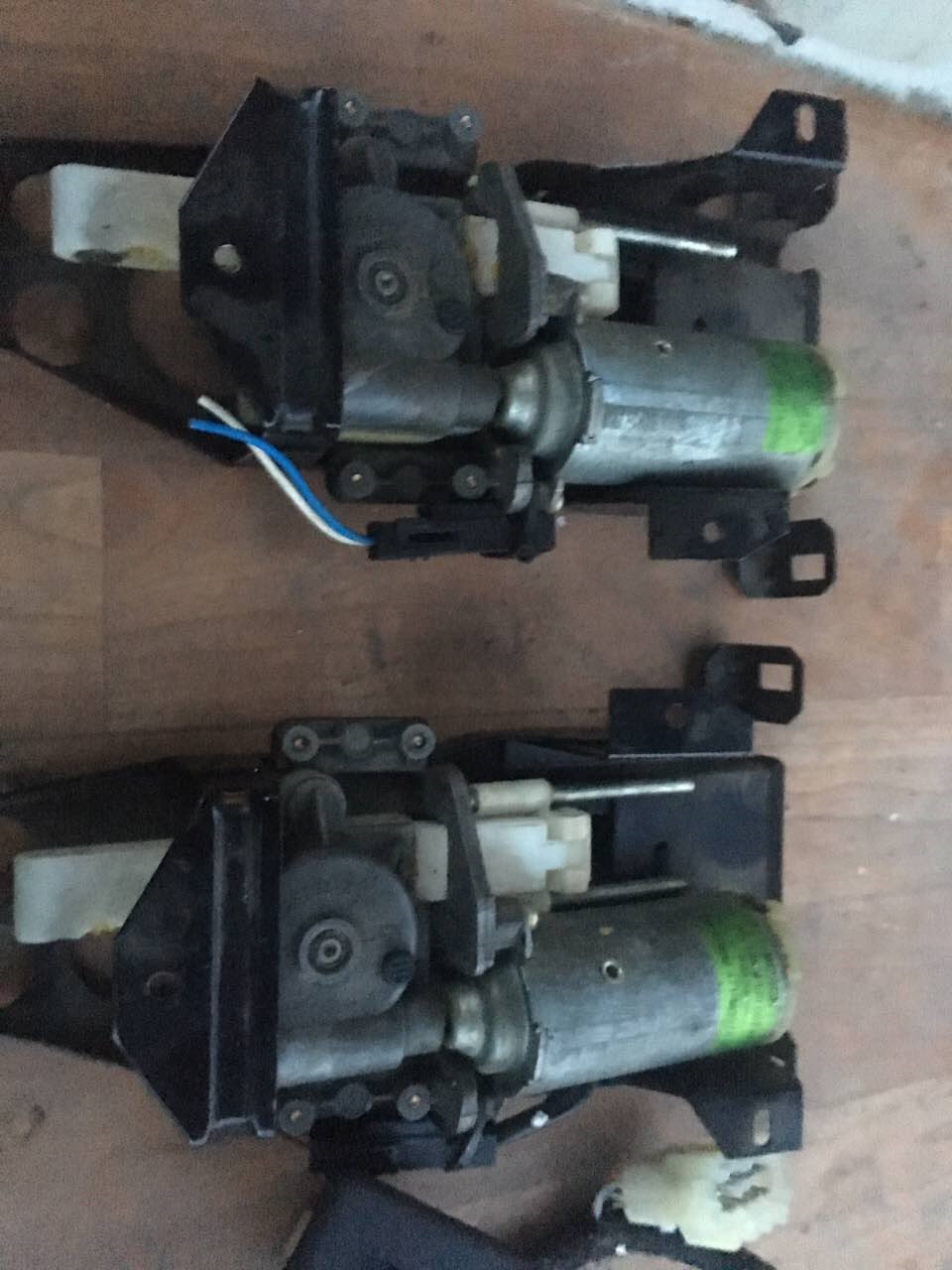

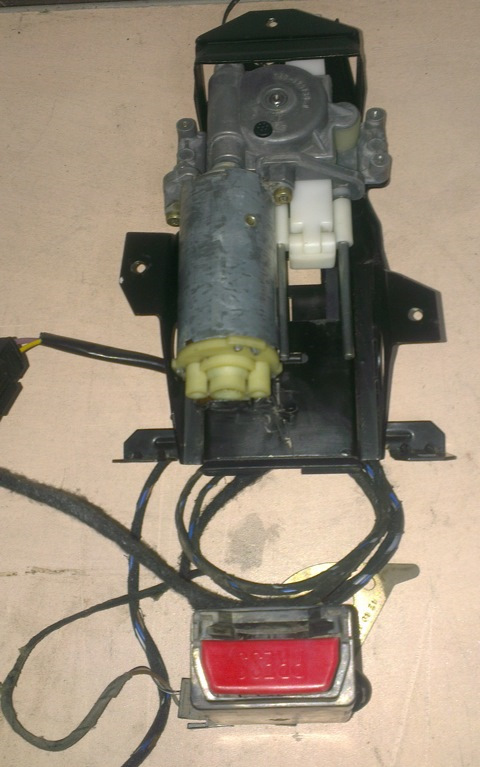

І ось здавалося б все є за винятком кузовної частини проводки, алев процес установки виявилося, що у задніх підголівників слабкемісце це вал з двома шестернями, який пропускав зуби. Не довгодумаючи на тему вирішення цієї проблеми, вирішили замовити у токарядва вали для правого та лівого підголівника. Тим часом електрикзібрав недостатню косу і як тільки забрали виточені вали, переконалися що все працює як задумано по заводу. Електропідголівників, парт номер:1 378 639
Разом ЕБУ задніх електро підголівників
ЕБУ задніх електро підголівників, вид збоку.
Чорний ЕБУ підголівників біля жовтих реле
Принцип роботи підголівників:
Підголівники можуть змінювати своє положення від двох кнопок покраях заднього дивана, і від власного ЕБУ, який отримує сигнали відзамку запалювання та задніх кінцевиків ременів. При натисканні накнопку підголівник рухається в заданому напрямку, а так само принатисканні ременя безпеки в кінцевик - підголівник піднімається вправильніше положення. Як тільки відстібаємо ремінь, то підголівникприймає нижнє положення, а так само при включенні запаленняпідголівники опускаються якщо були підняті. Установки.
Осі які були в підголівниках
Вісь складається з двох частин, квадратні зубці в шестірні якапов'язана з мотором. Гострі зуби штовхають планку, яка відповідаєза підйом/опускання підголівника.
Коментарі19
підкажи, а куди приєднується чорна фішка на 3 контакти? - Вона для живлення всієї системи
Є фото? так по пам'яті не скажу
секундочку, зараз сфоткаю
може фото у тебе є до чого запитується вся система?
Та це той що живить всю систему, струм мені тоді тягнули додатково щоб підключити. Ця проводка не закладалася з заводу як підготовка для більшості опцій.
а проводка хай стоїть?
і ще, маленькі 2 голубенькі фішечки були? якщо так, то до чого вони?
Це проводка йде разом із підігрівом сидух, так що то схожу роз'єми на мати в диван
зрозумів, дякую за інформацію!
Круто, у мене теж лежить, тільки кнопок немає (випадково не траплялися?
Може і є у кого, струм з відправкою до тебе вийдуть золоті. На eBay бачив, що продавали кнопки, блок ЕБУ і навіть був комплект.
Ні, є все, проводка, блок, механізми робітники. Перевірив, а ось кнопок немає)
Дуже круто!
Дякую, хотілося звичайно відразу з заднім підігрівом поставити ... але мати знайти важко. Як тільки будуть мати з кнопками задній диван буде повністю укомплектований.
Класний девайс!Добре написав, спасибі. Корисна інформація.Контакти вашого токаря можна отримати? Мені потрібно шестерню виточити.
Я прямо з ним не контактував, хлопці які мені збирають самі з ним контактували. Напиши в ЛЗ, скину номер через який можна дізнатися номер )))
Спасибі.
Круто .комплект уже не знайти у продажу
У Макса з Харкова він же Стрічка, був майже комплект (підголівники, проводка сидухи, кнопки). Сьогодні вишлю йому свій другий ЕБУ, і вийде що до повного комплекту потрібно буде тільки кузовну косу та відповіді під ремені (без відповідей під ремені) т...
