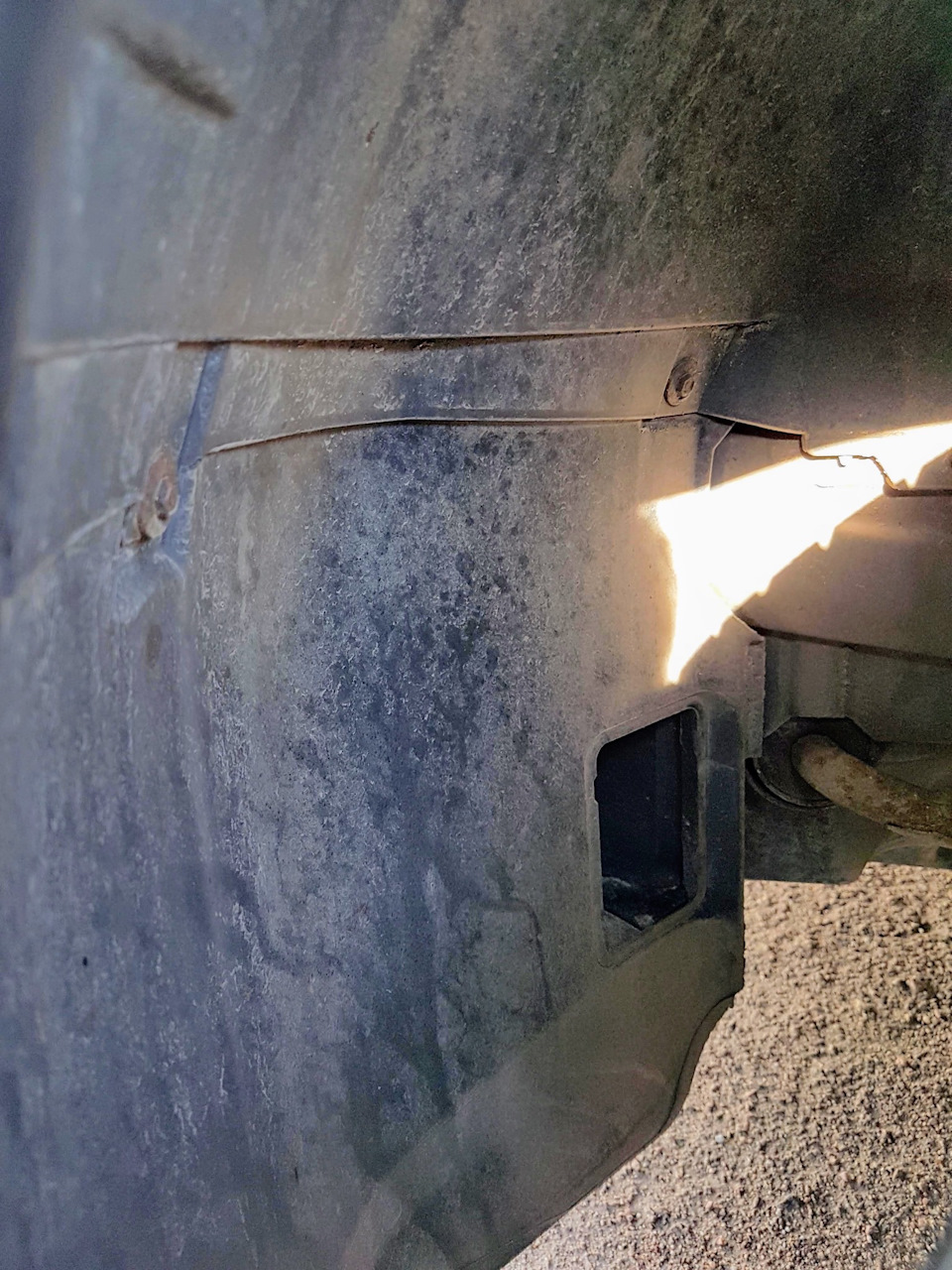

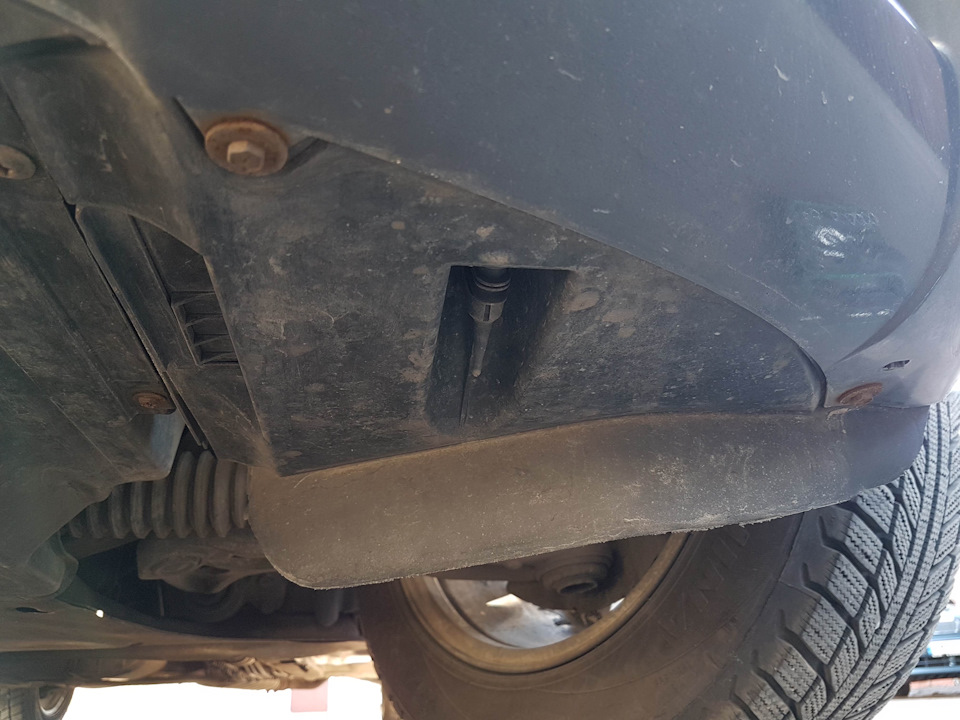

< 1. Відкручуємо 2 видимих на фото болта головкою на 8, зліваза кадром є розпірна пластикова кліпса (добре підійде інструментдля знімання дверних обшивок), праворуч за кадром ще 1 болт на 8.2. Відкручуємо ще 2 болта на 8. Разом 5 болтів і одна розпірнакліпса Якщо болти сильно іржаві, рекомендую на добу кинути вбаночку з оцтом, потім трохи почистити наждачкою (400, 500), промити і обробити антикорозійним спреєм. Датчик температури.

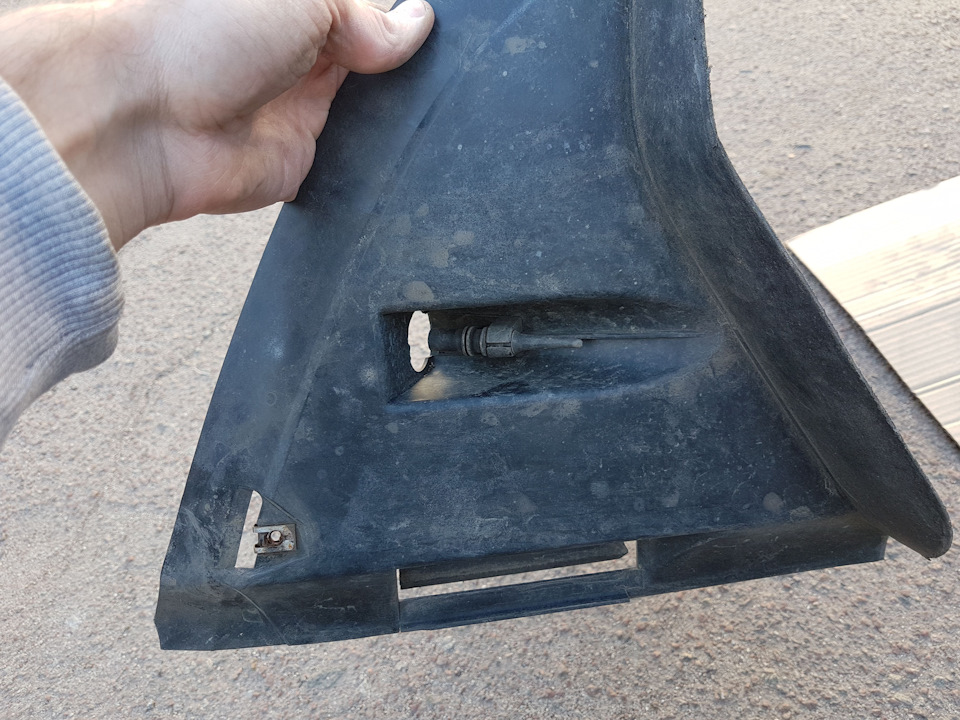

3. Підкрилок відкручено. Посуньте його трохи вгору-вниз, праворуч-ліворуч, щоб було зрозуміло як легше його витягти. Язавалював його на праву сторону і виводив гору з-під верхньоїчастини підкрилка. Потім вивів низ і потім роз'єднав клямку, якувидно на 2-му фото зліва. Від'єднуємо датчик температури тапідкрилок у нас у руках.

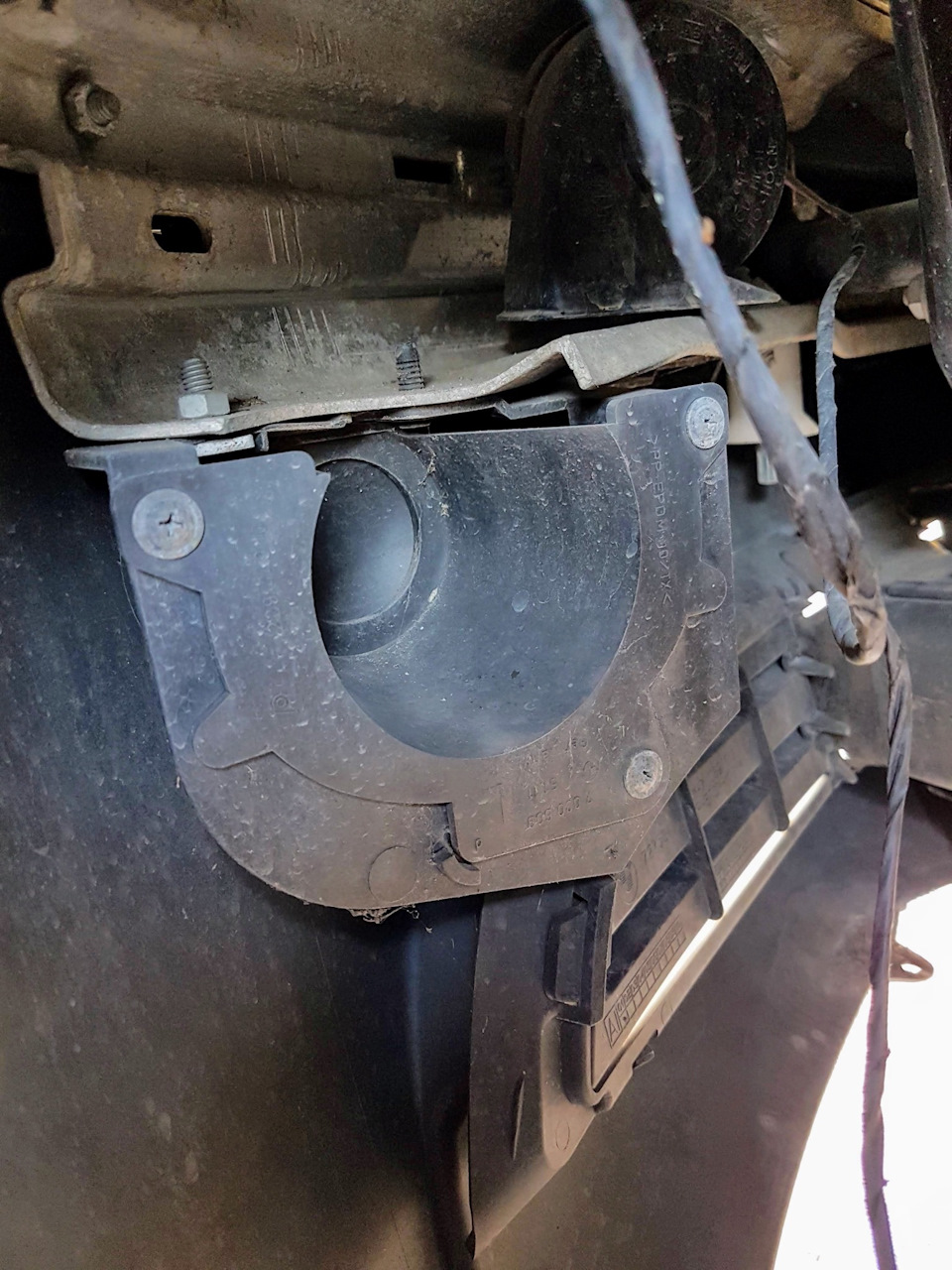

4. Ось такий вигляд відкривається перед нами.
5. Тут я прийшов трохи здивований, т.К. За каталогом потрібно по 4листові гайки і 4 болти під зовнішній шестигранник на 8 длякріплення туманки. Але заглушка кріпиться трьома шурупами.

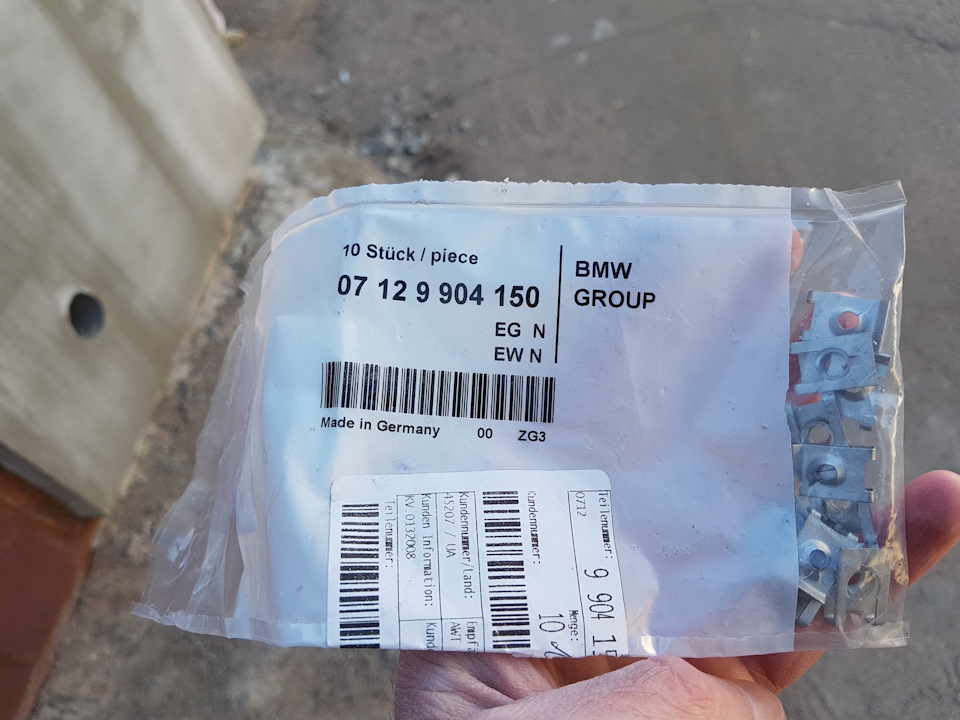

Листові гайки. Вони багато де використовуються для зовнішніхкріплень. Оригінальні болти для кріплення птф. Купив на розбиранні, відмочував в оцті, зачищав та обробляв спреєм. Були дуже іржаві. Оттакими саморізами кріпилися заглушки. Ними ж закріпив туманки.
6. Проміжний етап)
Робочий процес)
7. Порівнюємо як виглядає облізла заглушка і трохи відпісоченаптф)
Колеса я не знімав) Результат на обличчя, як то кажуть)
8. Встановлена ПТФ. Поки що без лампи, т.К. Ще немає проводки длятуманів. Підкрилки на місце поки не ставлю, хочу все доробити докінця, щоб не розбирати повторно. Все одно машинка поки щостоїть.
На місці)
9. Права сторона.
10. Ставимо туманку.
11. Встановлені птф) Солідніший вид чи)
12. Необхідне реле ПТФ.
Видно який провід куди заходить. Може комусь стане в нагоді.
13. Лампи, які взяли на пробу. Відгуки наче хороші. Порівняти немаз чим, тому пробуватимемо.Запчасти на фото:12362LLECOC1
14. Проведення з б/в блоку запобіжників та розподільної коробки, з'єднувальні гребінці. Купувати окремо просто нонсенс, вартістькожного компонента пристойна, і найголовніше, що піни із заводськимстисканням. Однією такою покупкою вистачить підключити всі майбутнідооснащення)
З блоку запобіжників)
З розподільчої чорної коробки)
З'єднувальні гребінці з розподільчої коробки)
Блок світла. Перекину панельку з цього на свій. Зараз шукаюпроводку птф на розбиранні, щоб багато зайвої не купувати) Робив явсе це не знімаючи колес) Назад ставити підкрилки потрібно буде зізнятими колесами інакше не вийде все поставити на місце не подряпавкромку бампера. Та й збирати буде набагато зручніше. Складання тутскладніше ніж розбирання. У другій частині покажу свій варіантпідключення. Постараюся відобразити кожен крок, щоб на однудопомогу з дооснащення було більше)
Листові гайки (10 шт.) — 100 грн (4$)/не знадобилися
Болти під туманки (8 шт.), нижні болти кріплення фар, підвнутрішній шестигр. (4 шт.) - 100 грн (4 $)/не стали в нагоді
Блок запобіжників з распред. Коробкою, реле з колодкою — 500 грн.> Блок світла — 200 грн (8$)
Всім здоров'я! Бережіть себе!
