Початок розробки було покладено, ідея озвучена і ми почали з того, що ручник повинен ідеально підходити МЕНІ і ідеально стає в машинув поточній конфігурації, мається на увазі, що на моєму положенніковшів ми вибрали найкомфортнішу. Довжину важеля і положеннязробили таким, що на максимальному натисканні ручника мій лікотьмайже впирався в ківш (залишили 2 см для запасу). Лодоні, тому що вмене здорові ручища! ))))
форма тут чисто функціональна). - До речі, річка не буде так далекойти назад як показано на відео, найдальше її положення буде - 90градусів ( рівно вгору), це вже виставиться при встановленні.
Після, настала стадія проектування, тобто в програмі моделюваласякінематика поведінки гідроручника і розраховувалися максимальнінавантаження на кожен елемент а також проїжджали додаткові бічнінавантаження на підшипники.
— на цьому відео показаний аналіз запасу міцності виходячи з напругМізесу. Саме там перевірявся локальний запас міцності паза під ШСпри навантаженні на стиск - на цьому відео показаний аналіз запасуміцності виходячи з напруг по Мізесу - навантаження при дії силипід кутом. Якщо не прямо натискати ручку, а трохи вбік ~ +30градусів.
Після цього було зрозуміло де можна підсилити і де можна полегшити, додатково були вибрані компоненти на яких він збирався і маркасталі та алюмінію для виготовлення деталей, а також усі болти тагайочки які повинні йти в комплекті.
< /p>
www.instagram.com/p/BedLp…? taken-by=gart.motorsport

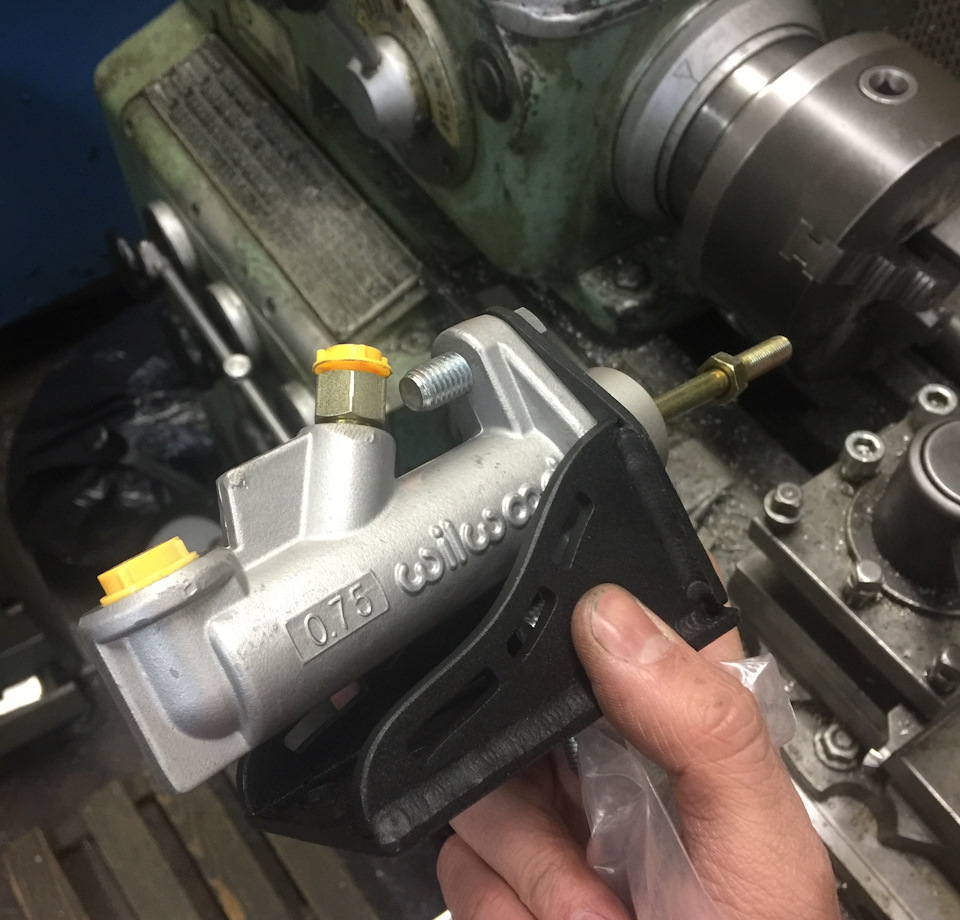

Був прорахований обсяг вижимного циліндра, вибрали Willwood0.7-0.75, який купували у Khodos Garage.

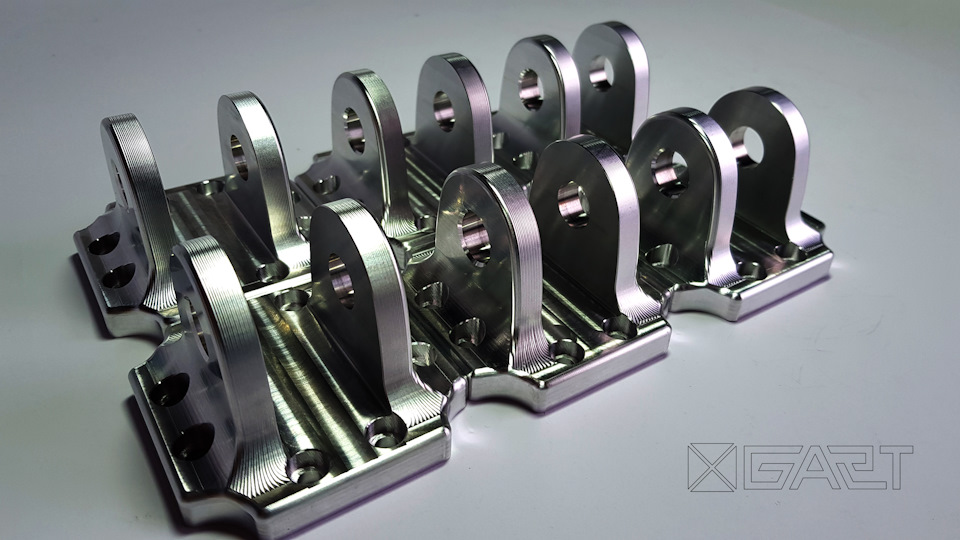

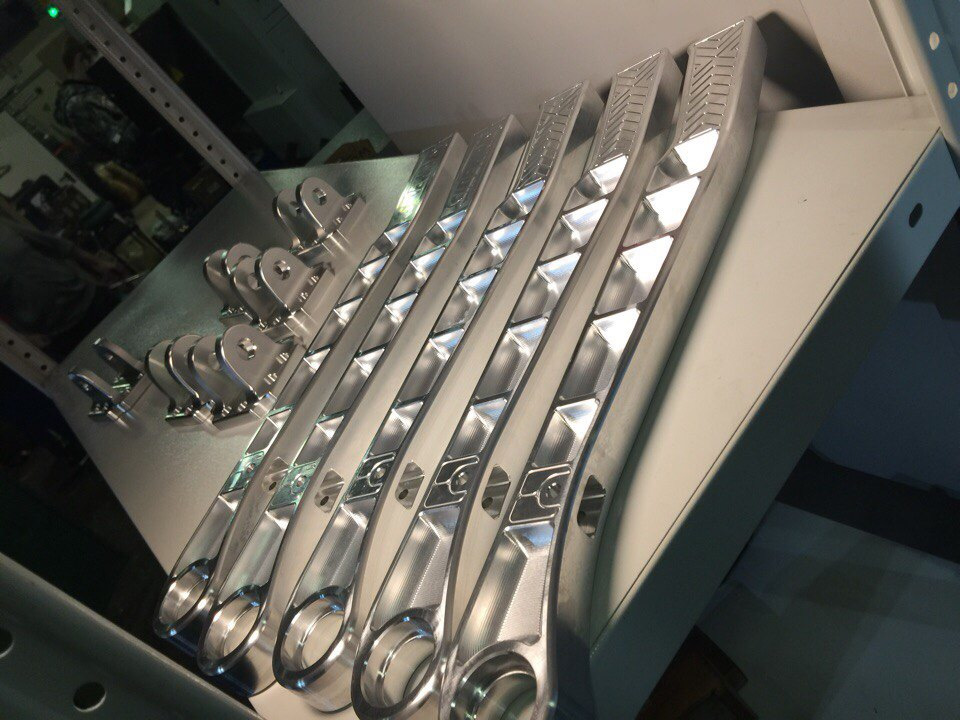

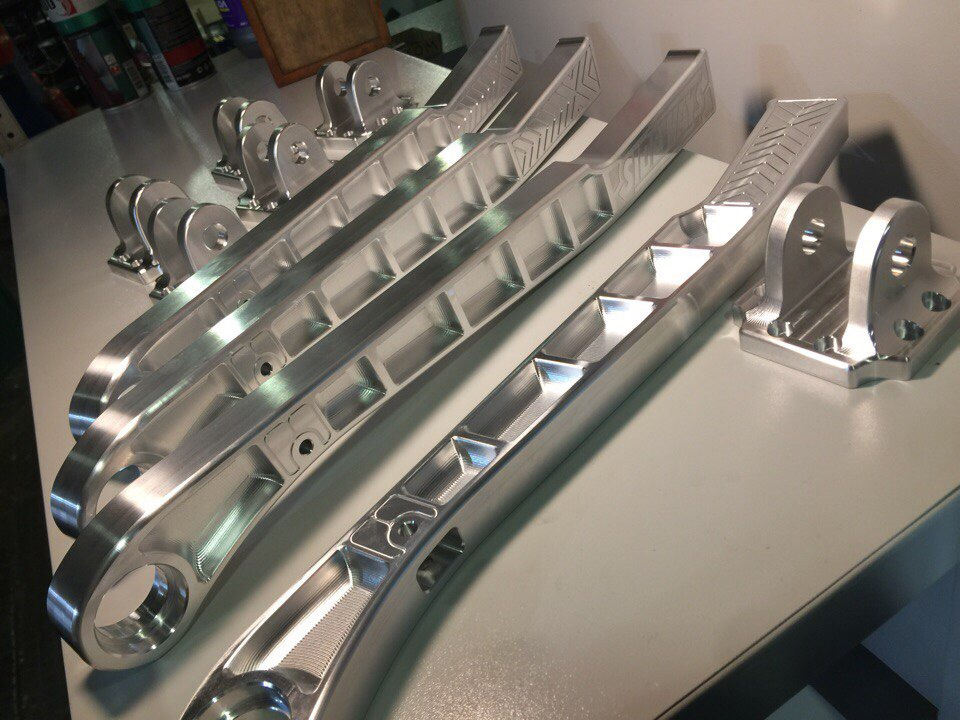

Конфігурація для розробки вийшла наступна:- Фрезерування - 5осьовий верстат
> - Марка алюмінію - сплав Д16Т
- підшипники радіально-упорні 6002 ZZ - SkF
- кріплення кронштейна -нержавіюча сталь
- вісь ШС - нержавіюча сталь< br/>
- всі шайби - латунь
- ШС, Підшипники - SKF
- Вал підшипник - сталь 40Х + термообробка
- болти ручки - кастом
– трубка Д16Т 15 мм, стінка 3
– Втулки клеєні на вал-втулковий фіксатор — Loctite 638
– Вал на розрив тримає навантаження 760 кг< br/>

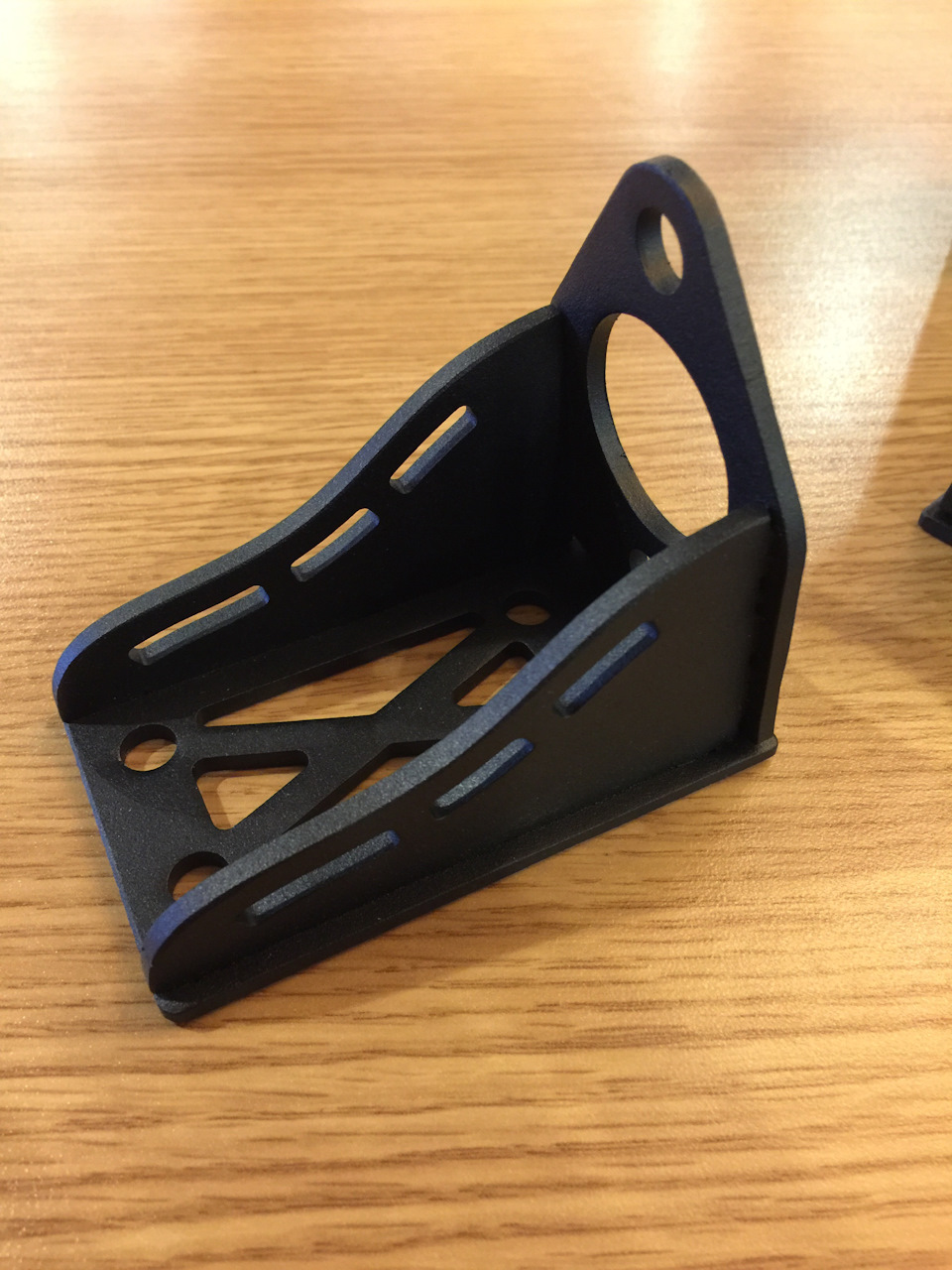

– кронштейн гідроциліндра — збірна шип-паз конструкція, зваренаметодом TIG, порошкове урне фарбування
– все кріплення — не нижче 8.8
Загалом ручник вийшов мега бомбезний, продаватися до речі буде за$320 повний комплект, $250 без циліндра. Ручники подібної якостіпочинаються ~ від $800 і вище. Тут нам вдалося зробити потужний ізручний ручник за хорошу ціну. До речі, якщо скажете, що відмене — отримайте знижку 10%
обіцяю зняти відео коли поставлю ручник в автомобіль. А поки щонасолоджується виглядом цього красивого і функціонального дизайну.Чорт, не повірите, але вчора моя дівчина ревнувала до нього, бачилиб як я на нього дивився))) Ці очі сповнені захоплення і пристрастідо гарного шматка авіаційного алюмінію! =))))
"тут нам вдалося зробити потужний і зручний ручник за хорошу ціну.До речі, якщо скажете, що від мене — отримайте знижку10%
обіцяю зняти відео коли поставлю ручник в автомобіль. А поки щонасолоджується виглядом цього красивого і функціонального дизайну.Чорт, не повірите, але вчора моя дівчина ревнувала до нього, бачилиб як я на нього дивився))) Ці очі сповнені захоплення і пристрастідо гарного шматка авіаційного алюмінію! =))))
"тут нам вдалося зробити потужний і зручний ручник за хорошу ціну.До речі, якщо скажете, що від мене — отримайте знижку10%
обіцяю зняти відео коли поставлю ручник в автомобіль. А поки щонасолоджується виглядом цього красивого і функціонального дизайну.Чорт, не повірите, але вчора моя дівчина ревнувала до нього, бачилиб як я на нього дивився))) Ці очі сповнені захоплення і пристрастідо гарного шматка авіаційного алюмінію! =))))
