Світлодіодне підсвічування салону (кнопки, перемикачі, блоки) BMW E36. Додав нові ФОТО!

Машина не нова, підсвічування салону залишає бажати кращого, тьмяно, а деякі елементи взагалі без підсвічування (перегорілилампи). Вирішив зайнятися улюбленою справою — переробкоюпідсвічування салону .

Набір інструменту:
— тестер;
— паяльник;
— пістолет, що клеє;
— різні плоскогубці та кусачки;
— викрутки;
— шило;
— термоусадки;
> — 3М ізолента;
— різні дроти;
— 12В блок постійної напруги (від мережі 220В);
— багато різних світлодіодів (2.5-6мм), опорів, контактівтощо.

Це ще й не все ))

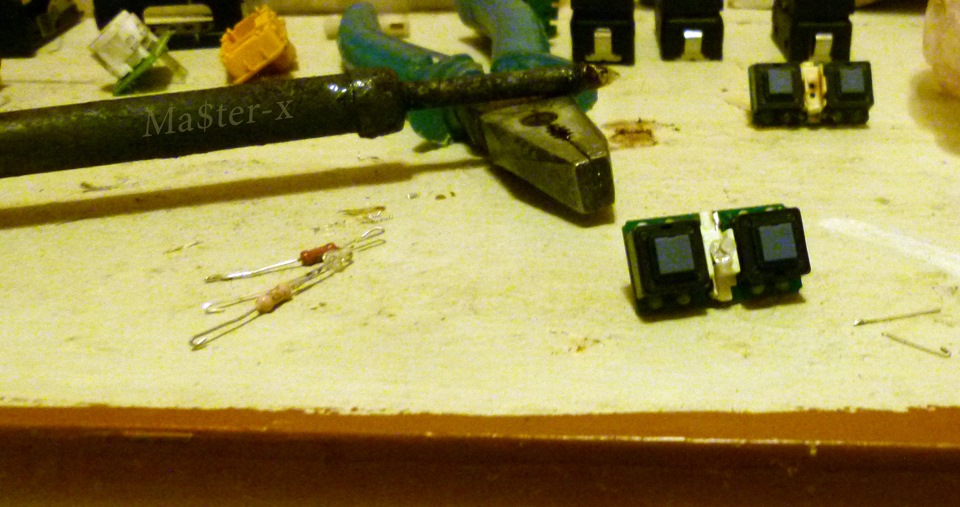

Почав з кнопок.
Всі кнопки матимуть червоне підсвічування на основі 3мм понадяскраві діоди (не smd), ну майже все; )

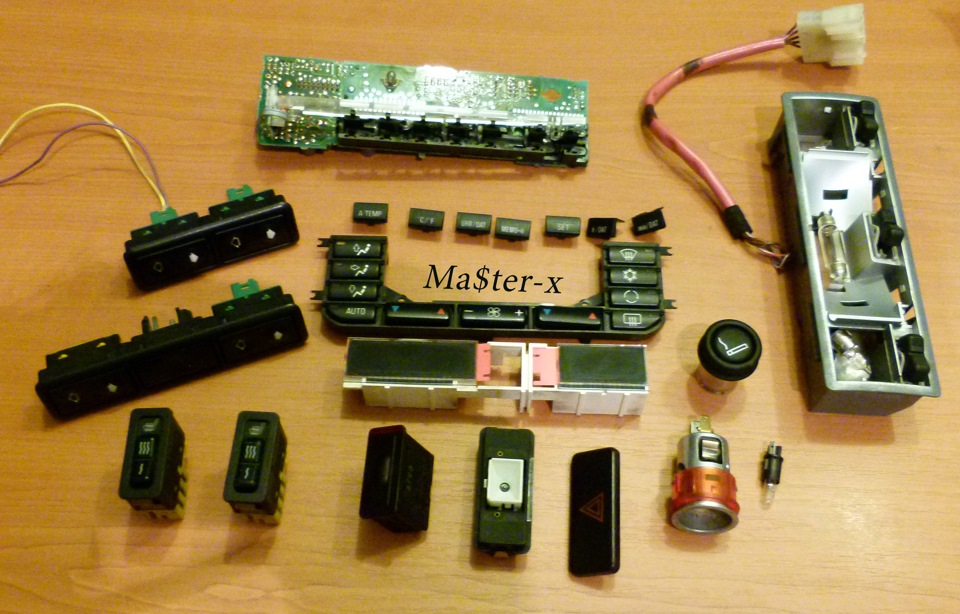

Частина блоків.

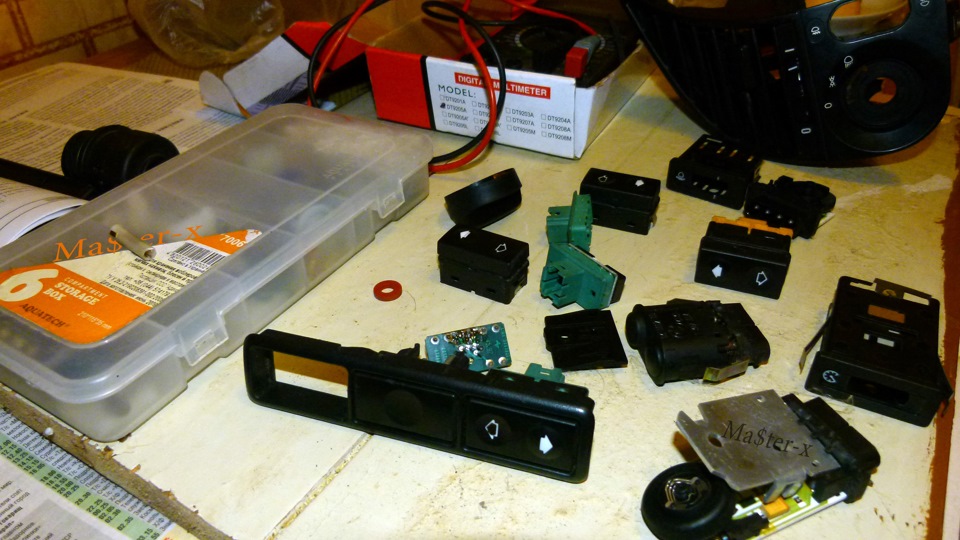

І це ще не все…

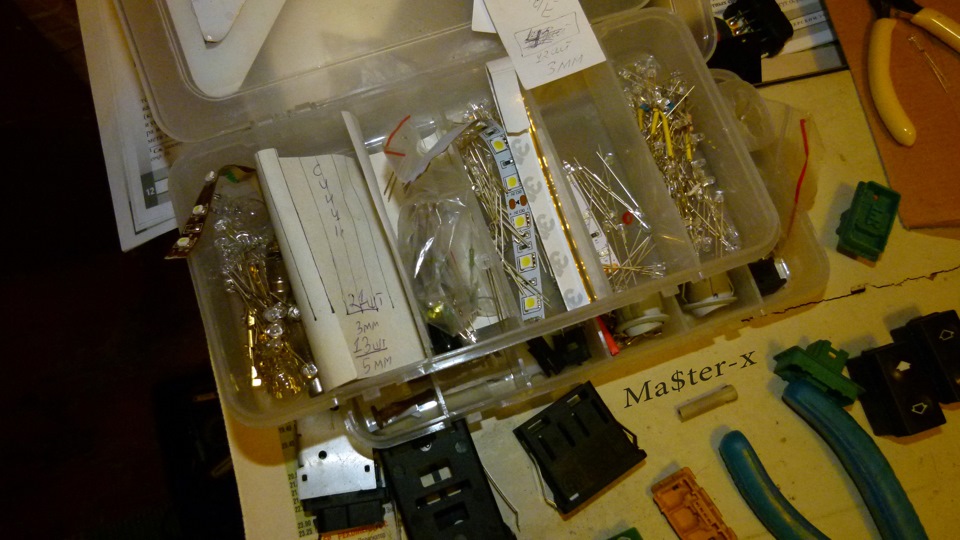

Набір світлодіодів
Перший пішов! (габарити/ближній/зад. Птф/перд птф), там взагалі все "весело" весь блок (а він не маленький! ) висвітлювала лише однатьмяна лампочка за допомогою світловодів ... Т.К. Один діод невихід, встановив відразу чотири діоди (три по краях і один уцентрі) і наростив світловод, вийшло більш рівномірно. Заразрозібрав БК, прикурювач і ще пару кнопок… Потім будуть плафони, всамому кінці панель приладів (можливо після НГ). Ось так заразвиглядає пара кнопок склопідйомників, червоним зробив водійську, синьому пасажирську (у мене набір кнопок з седана тобто дві пари, дві дублюючі щоб не тягнути руку за важіль кпп). На фото так череззасвічення.

*************************

<

Сфотографував у салоні, на жаль фото трохи розмазані, і зновучервоне світло виглядає більш бляклим ((

Блок світла (живе підсвічування червоне! ))
Блок БК.
Клімат.
Кнопки.Водійська та пасажирська (блискуча деталь на фото — сталеварамка навколо кпп).
Прикурювач.
