Зміна звичайного касетника на монітор 16:9 e46 (Well Done)

Руль був накинути тільки, щоб перекотити авто)
Привіт усім і з наступаючими святами!
Вирішив я зайнятися не простою справою - встановити замість свогокасетника, ОРИГІНАЛЬНИЙ монітор 16:9 Так, на Китайському якіснішемонітор, так він сенсорний, так простіше підключити і т. Д. АЛЕ! -він Китайський і він на Адроїді! Не люблю ні те, ні те! в цьому яне особливо розбирався, довелося багато перечитати і поспілкуватисялюдьми, що розуміють)
Для всіх бажаючих повторити "подвиг", знадобиться:

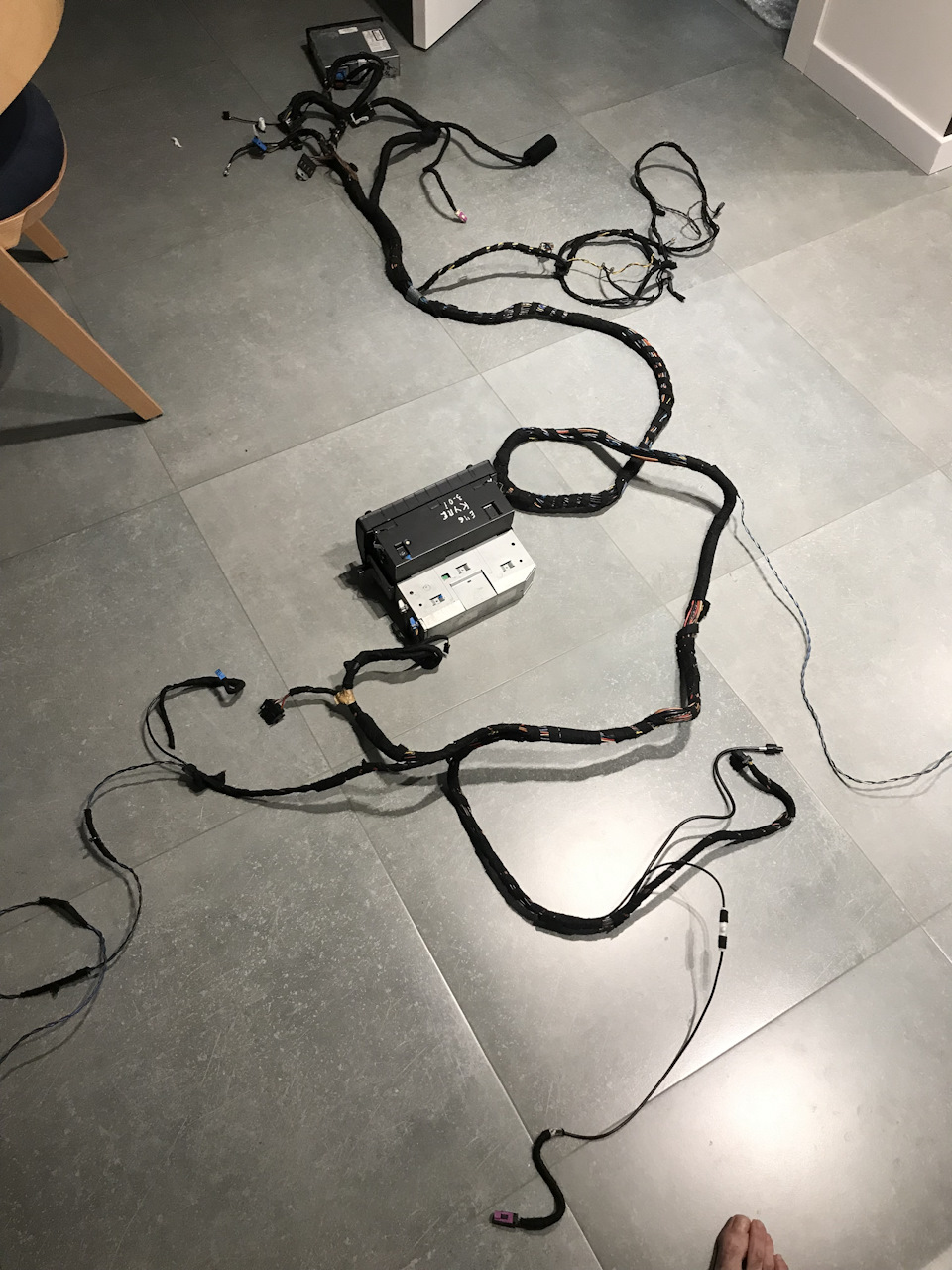

1) Коса проводки салону (дорестайл з фішкою під круглі або рестайл- під плоскі) Приміряємо, що-куди) 2) Сам монітор (бує касетний абодисковий. На дисковому, зверху жовта наклейка Laser Class 1 )
Відразу було куплено нові крутилки

3) Блок навігації (мК 4 або старше)

Вгору докуплено заглушку (широку) ), встановлюється (у моємувипадку) замість CD чейнджера.Корисна кишеня і для зміцненняконструкції)

4) Радіомодуль (бМ 54 або 24, якщо у Вас достачали проводка).

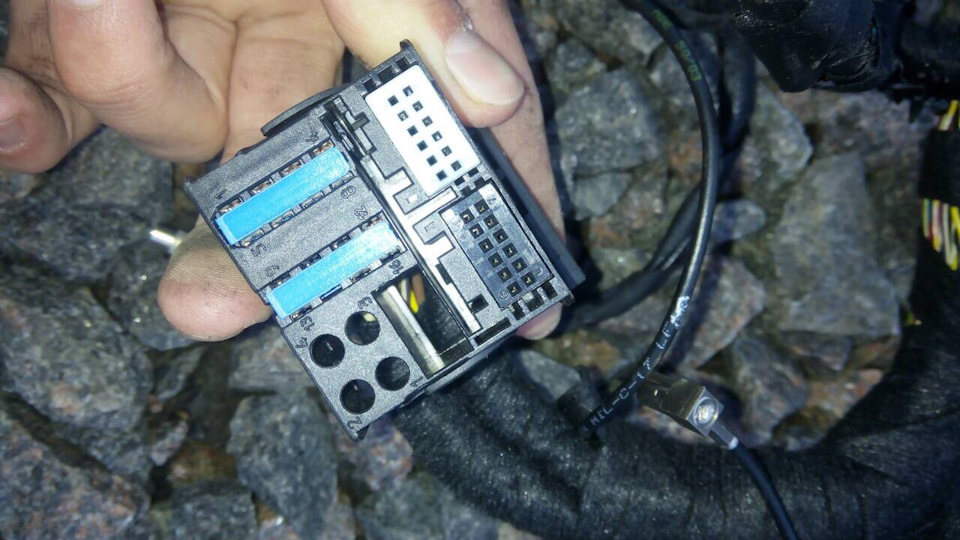

Роз'єм рестайлінгової проводки під БМ 54
5) Попільничка під блок клімату (стандартна, під кишеньку, непідійде)
Нова попільничка (відсутні поділу для кнопок). Була (за традицією)зачищена від старого софт-так, грунтована і пофарбована BumperPaint
Готова до установки (червоний відтінок — від ламп для сушіння).

6) які у Вашого авто (підігрівання сидінь, ASC/DSC, шторка тощо). Уваріанті з кліматом вгорі — кнопки в попільничці окремо. У цій жейде все блоком і отвір вже (старі вколгоспити не вийде).

Планка з ASC
На купленому мною блоці, є кнопка посилення, Харман. Подумаю надцим)
7) ТБ модуль (за бажанням, під телевізор або камеру заднього виду)ВАЖЛИВО! Якщо ТВ модуль не встановлюється - синя фішка з ньоговстромляється в навігаційний блок! Інакше картинки не буде. 8) ТБантена (щоб ловили канали. Але на сьогоднішній день, їх буде 1-2.Такий формат не ведеться мовлення)
9) GPS антена навігації (встановлюється в задню полицю, по центру, між колонками).
GPS антена
10) Обшивка багажника під кишеню (для доступу до блоків) Готовийвид багажного відділення Було ось так і велике Ковролін бувкуплений від седана. Мабуть, у седана Фари вище! Довелося підрізатинебагато …
11) Кронштейн (основний) під блоки.Іде з двох частин Кронштейнкріплення блоків
12) Кронштейн кріплення самого МК 4 Кронштейн МК 4
13) Кронштейн кріплення радіомодуля БМ 54 (маленький, кріпиться нанього)
Кронштейн БМ 54

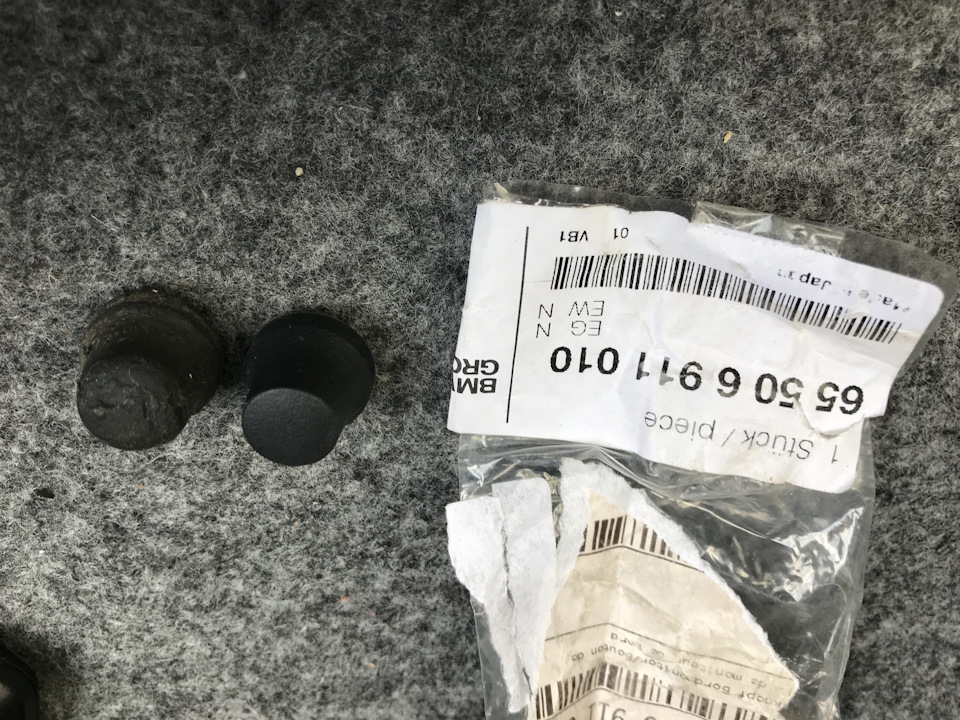

14) Купа заставних та болтиків на 8 ( чим більше, тим краще).

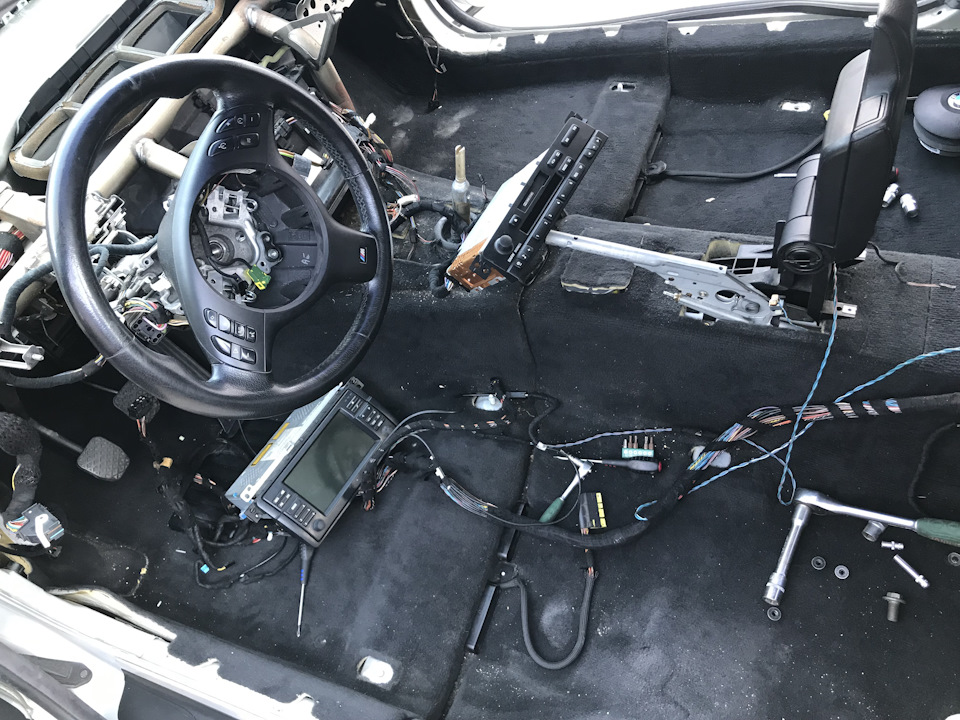

Заставні (під різьблення) та болти під них. Насамперед - виймаємосидіння (як задні, так і передні). Розбираємо багажник. Знімаємоповністю центральну консоль. Підлокітник — не чіпаємо) (це одне зне багато чого). Коса проводки йде по лівій стороні, до сидінняводія, потім під ним йде на центральну консоль. Прямо, далі, йдетільки два дроти до роз'єму передніх (лівих) дверей. Направо – весьбіль та ускладнення процесу. Необхідно буде розбирати низ торпедобіля ніг водія та пасажира, для демонтажу самої торпедо. Справа втому, що провід на передні, праві двері йде від центральноїконсолі, за грубкою, спускається біля ніг пасажира, під сидінням івперед праворуч. Для того, щоб його провести біля центральноїконсолі - потрібно зняти торпедо, тому що низ у е46 цілісний! підніманням ковроліну (наскільки це можливо) - це вдалося. Їхбережно відштовхуємо з багажника, з полиці постійно ламаються (як умене), потім, потрібно зняти підголівники, повинні висмикуватисявгору, але не в моєму випадку, тому знімаємо декоративний пластикспереду, він кріпиться на пістонах, які можна. Видавити зсередини, з багажника (як чаші).Потом, полицю можна підняти і по виштовхуватискоби, що утримують підголівники.Без підголівників - полицявиймається на себе.Прокладаємо там проводку на динаміки, GPS антенуі проводимо два дроти антени на праву стійку (призначені для антениТБ модуля).

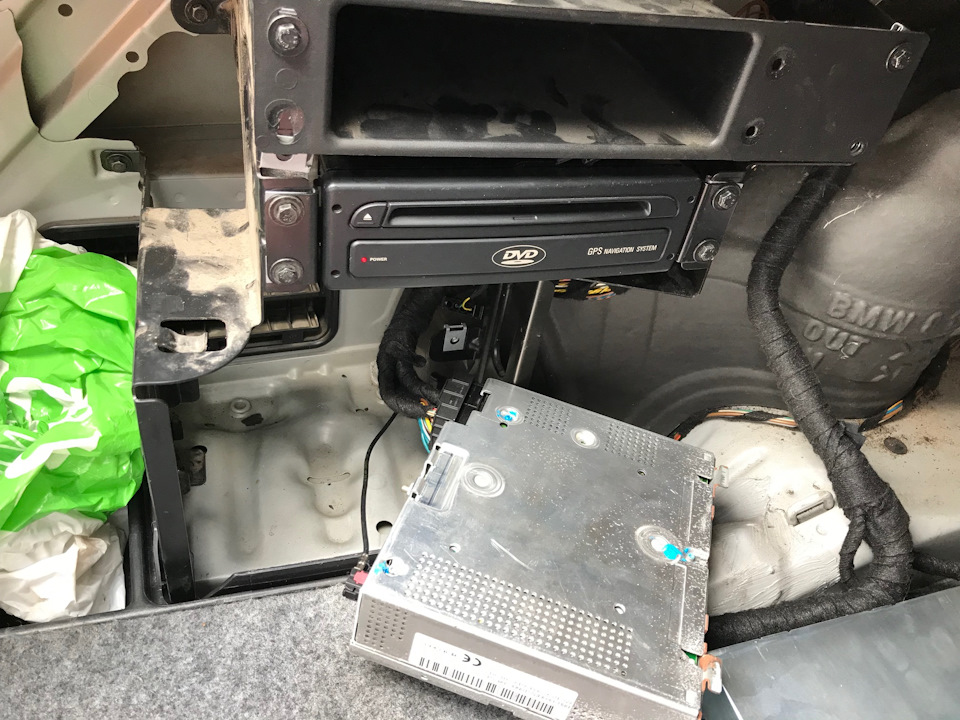

Розташування блоків. Навігації – по центру, горизонтально. Над ним– СД Чейнджер, найвищий – блок телефону (якщо є). Радіо —найдальший, вертикально, ТБ модуль — ближче, так само, як і радіо.Проснув дроти (починав з багажника) У старій косі — три роз'єми підантену (задньої, лівої стійки). У новій – їх два! Третій йде вже нена антену, а в багажник, на БМ 54. Нічого страшного, все працює.Залишаємо один порожнім. Один залишається порожнім Синій, білий — уТБ модуль, дві антени — теж до нього. Частина антен — йде черезполицю до правої, задньої стійки. Там, біля блоку підігріву, маєкріпитися антена ТБ модуля.
У проводці, починаючи з 2002 року, є фішка під AUX! Знаходиться нароз'ємах до монітора. Необхідно докупити сам кабель під заводськимроз'ємом. (170 грн. На Нивках).
Місце, де салонне проведення музики з'єднується з основною. (нижняфішка). Просто роз'єм у роз'єм. Нічого паяти не треба. У мене невідповідає один провід (на косі є, а з салону не приходить) цепровід під телефон. На косі (купленій) є проводка під телефон.Телефон доставляти не планую, тому нічого страшного)
Процес зборки, заодно замінив декор (напишу про це пізніше)
Збираємо все, як було
Було ось так< < Підсумок)

> Весь процес зайняв 2 дні з урахуванням того, що робив сам, не знав що й куди, читав, дзвонив. Решту тижня — їздив нанапівзібраній машині, вів роботу над помилками, чекав поставкизанепалих (у процесі встановлення монітора) запчастин, кліпсочоктощо))). З неприємностей — довелося відремонтувати куплений БМ 54, бо прикручуючи торпедо — перебив провід на правий бік колонок ізакоротив на масу. У результаті - права сторона (перед) непрацювала, ліва (перед) працювала, задні працювали 10 хв (мабутьперегрівався блок через к/з) і вимикалися. Ремонт 50$ із заміноюзвукового підсилювача в блоці.
У моєму поданні, е46 має бути з монітором. На сьогоднішній день, він носить більше естетичний характер, як сама е46 загалом)) Усімхорошого дня.
