(керується мінусовим сигналом. За бардачком на клемнику мінусових контактів (створений додатковий клемник мінусових контактів, який приходить перемичка від основного), далі мінус який видає кнопка йде на роз'єм Х253 (середній роз'єм блоку комфотрта пін №6), підсвічування кнопки запитується всього одним плюсовим проводом, т.Е. К. Мінус на кнопці вже раніше прийшов, плюсовий сигнал підсвічування береться з роз'єму блоку світла (сірий з смугою провід, що відповідає за підсвічування салонних споживачів органів управління). "c1">2. Підсвічування ніг водія та пасажира
(плафони з е 46 заводські, встановлені в заводські місця. Підключаються до ланцюга внутрішньосалонного освітлення. Мінусовий сигнал береться з клемника мінусових контактів за бардачком ( Додатковий клемник довелося поставити, тому що в моєму був порожній лише один контакт, а мені їх потрібно більше) Плюсовий сигнал береться з клемника контактів внутрішньосалонного освітлення, живлення на яких з'являється при відкритті дверей, або коли верхній плафон в положення вкл. Запобіжник залишився той самий, що й був раніше. Почистив форсунки, купив один штовхач, все з'єднав і подав харчування на мотор омивача - все працює. І можна було б на цьому заспокоїтись, але ні! Не сподобався мені алгоритм спрацьовування цієї опції і я давай вигадувати як же ним «правильно» управляти… У просторах інтернету повно інформації щодо реалізації цієї функції саме в 46 кузові… почитав, подумав і почав виконувати. Для цього нам потрібен важіль включення режимів склоочисника з кнопкою та літерою "S" на торці. Такий важіль я знайшов з 39 кузова, він так само як і мій 46й важіль не має положення «від себе», у всьому іншому він такий самий як і мій, купив його.

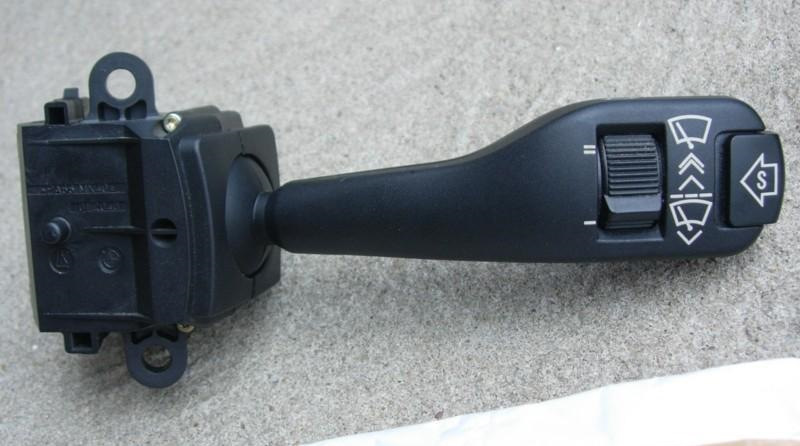

Ось такий перемикач був куплений, від е39
По підключенню мануалів повно, нічого нового не відкрию ... Знімаємо подушку, кермо, кожухи рульового валу, міняємо сам важіль. У роз'єм важеля потрібно додати один провід, цей провід потрібен не менше 0, 75 кв. …взяв із заводської проводки, яка давно курочиться на роз'єми та дроти потрібного кольору та довжини. Встановлено реле омивача фар (к6 це реле омивача фар, часто його називають «модуль омивача фар» Х61 це роз'єм цього модуля ... Тобто це колодка реле), цей провід, який ми притягнули від перемикача з 10й ноги ми штовхаємо в колодку реле замість синьо -чорного дроту, тут знову ж таки нам допоможе проводка-донор-потрібний пін у колодку добував саме там. Синьо-чорний провід ізолюємо і вмотуємо, щоб він не бовтався і нічого не пошкодив... Перевіряємо... Все працює.
Тепер так… Все на своїх місцях. Трохи інакше, провід підпаяти до синьо-чорного дроту ( таким чином омивач фар буде працювати в штатному режимі за алгоритмом закладеним заводом і з кнопки на важелі, але мені цей варіант не підійшов і я зробив тільки автономне керування функцією омивача фар, мені тільки так потрібно )

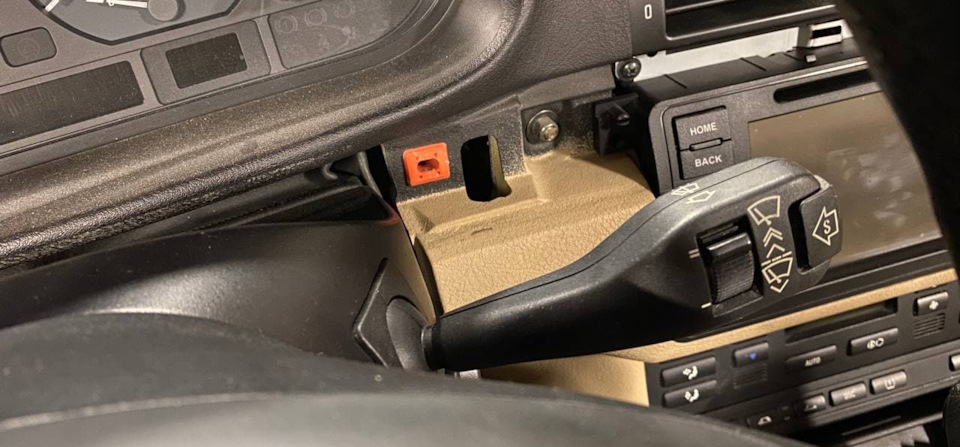

Збираємо все в зворотному порядку, ставимо рівно кермо і радіємо нашій новій опції. Датчиком дощу і світла Опція S521A Ще з часу пошуку собі автомобіля я звернув увагу що це досить рідкісна опція (може бути, звичайно вона рідше зустрічається на кабриках і купе) і мені звичайно ж вона сподобалася, це як мінімум зручно і такий «ніштяк» на машині вже точно не буде зайвим. Установки. Почав пошуки, принципово хотів купити все одним комплектом і з однієї машини, за кілька тижнів мені пощастило, до знайомого приїхала чергова англійка в розбір і там все є - купив. У комплект входив блок світла LCM, сам датчик дощу та світла, проводка від фішки до сполучних колодок і кожух на дзеркало (він набагато більше того, що стояв у мене, тому що цей кожух закриває датчик). Вирізати з чорного оракала наклейку на лобове, тому що моє не розраховане на установку датчика і там немає шовкографії. Версія 20) набагато молодше мого рідного (версія 35) і все стало на паузу ... Шукав блок LCM з автосвітлом і вагою не нижче 36, але все марно і нічого знайти не вдавалося. Одного дня мені мій кент пише мовляв так і так …вези свої блоки, зараз я тобі з них начаклую версію 37 з автосвітлом - радості не було межі (як бонус у мене з'явився потрійний поворотник і ще купа всяких смакот) Отже всі комплектуючі зібрані -можна приступати до встановлення автосвітла.

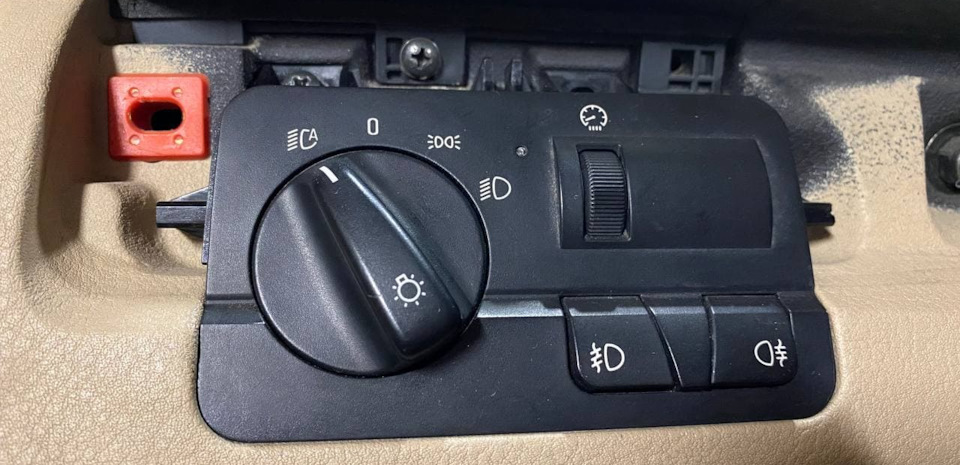

Ось він довгоочікуваний блок з останньою прошивкою і автосвітлом. Проводи були з клемами до сполучних колодок у самому джгуті не було пошкоджень я взявся до монтажу. Попередньо вмотавши дроти (4 дроти від фішки датчика дощу та світла) ізолентою я взявся прокладати джгутик паралельно джгуту, що йде до дзеркала, затягнув дроти по стійці за бардачок і заходився вкорочувати дроти і пинати їх на сполучні колодки, так як проводка з англійки у мене було метр зайвих проводів ... За підключенням там зрозуміло все і інтуїтивно (дотримуючись кольору) але якщо у кого джгут, допустимо саморобний або кольори якимось чином не потрапили нічого страшного ... Все елементарно.
Підемо від зворотного-від фішки датчика дощу та світла.
Пін №1-це «+». Знаходимо в бардачку колодку запобіжників, нам потрібен запобіжник №15…там буде порожнє гніздо під пін для запобіжника, так як у мене є проводка-донор я з неї такі речі добуваю ... Вставляємо пін і запобіжник 5А. І номінал запобіжника був 5А.
Пін №2-це «-». Так як я всі дроти притягнув під бардачок, я його приєднав до сполучної колодки мінусових контактів. У кого саморобний джгут можна взяти мінус з будь-якого іншого місця (плафон освітлення, освітлення козирків, дзеркало заднього виду)
Пін №3-це провід шини K-Bus.Я його під'єднав за аналогією з мінусом до колодки з'єднувачів шини K-Bus. У кого саморобний джгут це провід білого кольору з червоною смугою та в жовту точку. Знаходимо такий провід і до нього підпаюємося, ну або колодка з'єднувачів як у моєму випадку. (там у мене вже сидів провід зелено-коричневий ... Кольори збіглися ось я і підпаявся, за ідеєю десь повинна бути сполучна колодка, але я її не знайшов) ... У кого саморобний джгут-тягнемо провід на фішку Х253 на 45 ніжку ... Або вставляємо новий пін, або підпаюємося до проводу, що вже є.

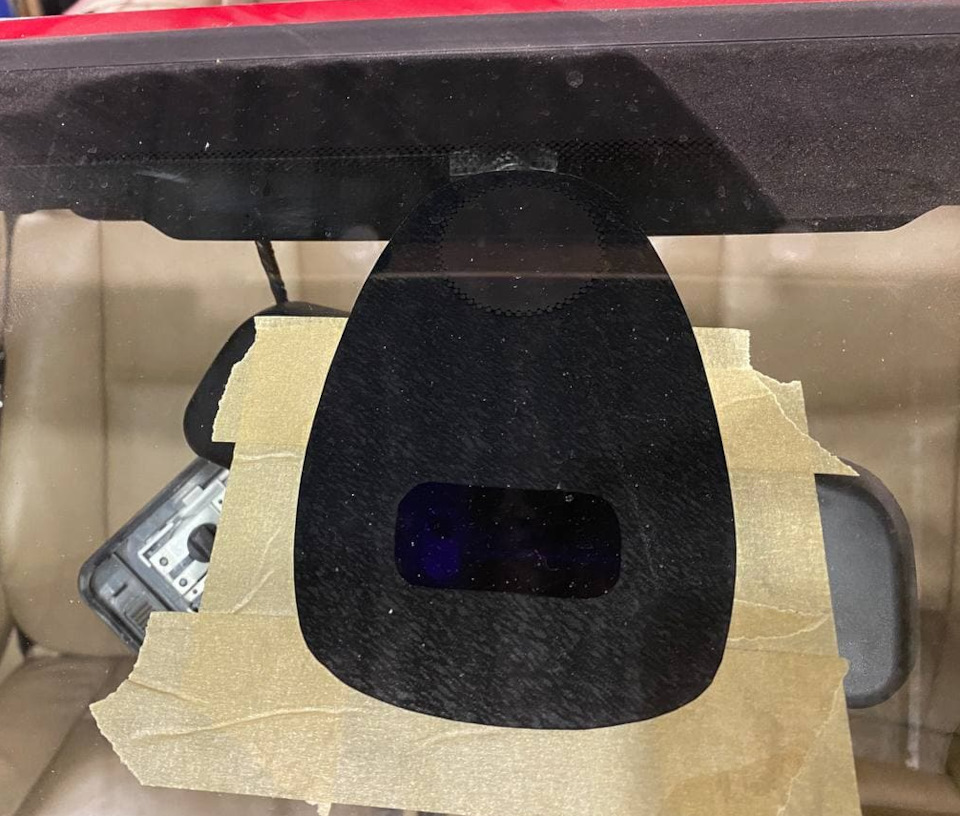

Таким чином з електрочастиною ми закінчили. Змінюємо блок світла LCM, якщо ми ще його не змінили до цього, тепер нам потрібно приклеїти оракал, який замість заводської шовкографії і сам датчик . Тут теж все елементарно ... Друг клеїв плівку а я дивився і рівняв на око її положення по склу, потім одягли дзеркало і кожух-підрівняли і дали висохнути. Приклеєно

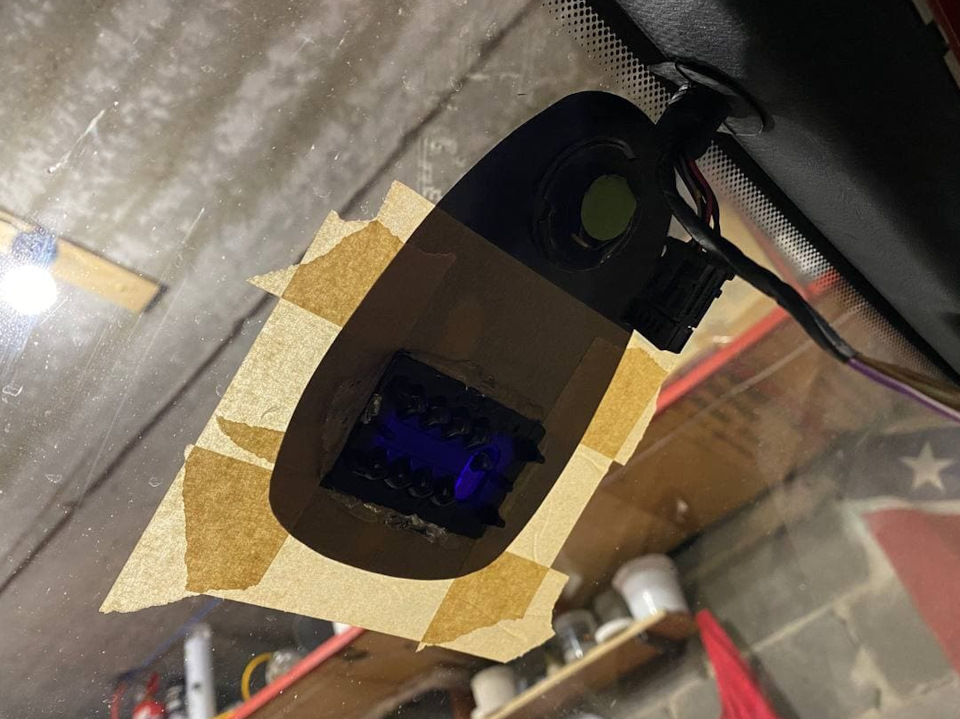

Приклеювання датчика, в принципі процес не складний-просто потрібно все акуратно і не поспішаючи зробити, тому що якість роботи всієї нашої опції залежить саме від того, як ми його вклеїли. На цей рахунок є маса інформації в просторах інтернету і тут я нічого від себе не додам ... Наніс спец гель для оптичних елементів на частину датчика, що приклеюється, і попередньо знежиривши і розмітивши обмеження малярним скотчем-приклеїв ... Головне приклеїти без бульбашок ... Залишив сохнути.
Датчик на своєму місці
Заключний етап-складання та ініціалізація датчика…Все перевірив-все працює…Радуюся ще одному допу)
"Датчик на своєму місці
Заключний етап-складання та ініціалізація датчика…Все перевірив-все працює…Радуюся ще одному допу) br>
