Захотілося мені кодувати машину з телефону і позбавиться відпроводів при кодуванні з компуктера.
Для того щоб провернути таку аферу потрібен адаптер з правильнимчіпом Bluetooth. Мені ж хотілося по Wi-Fi .

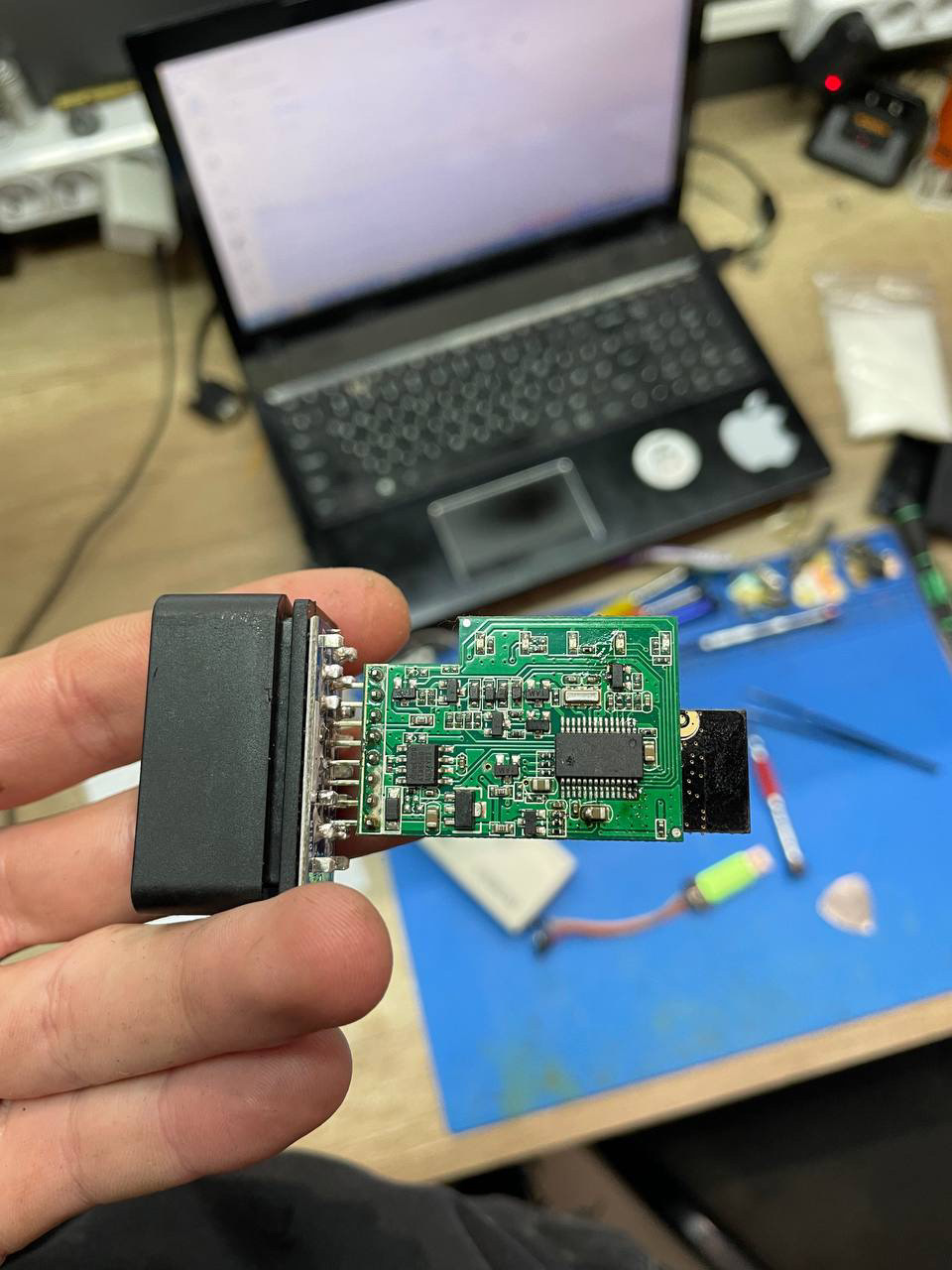

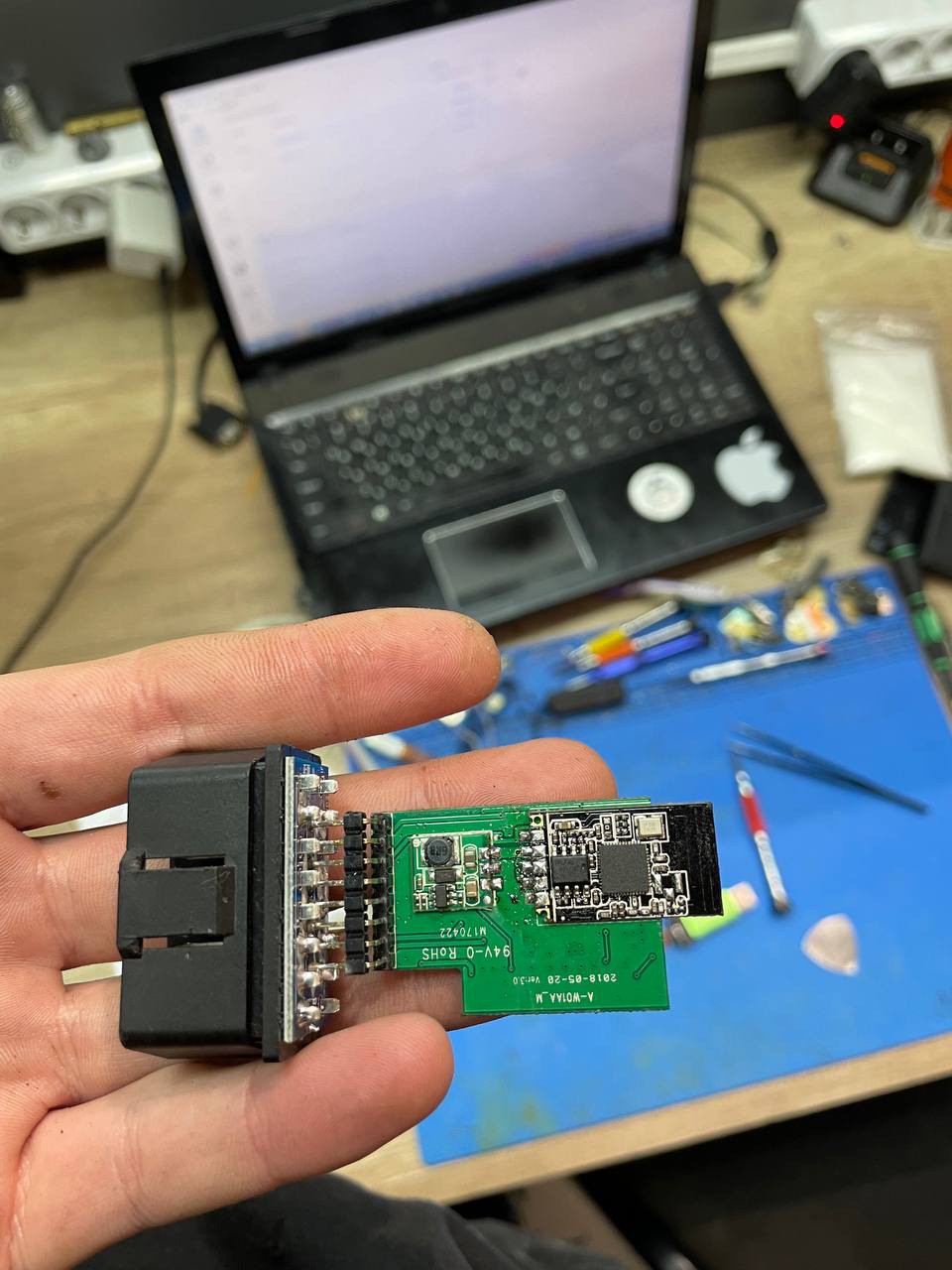

Купил форгейтівську elm327, і виявилося що її чіп Wi-Fi непідходить.

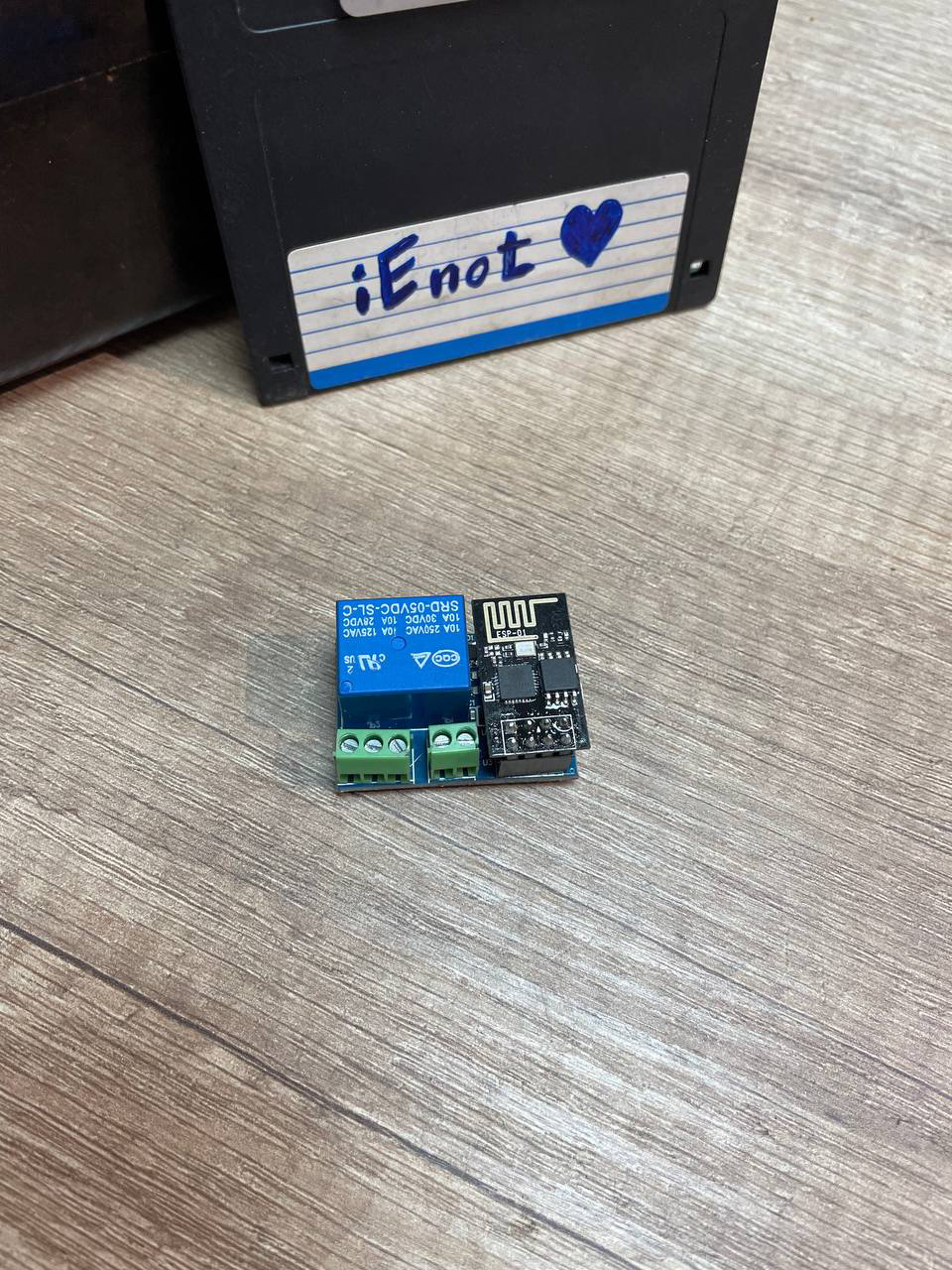

З відповідних чіпів онлі esp8266 Купив Wi-Fi реле, щоб видерти знього esp-01.
Wi-Fi реле

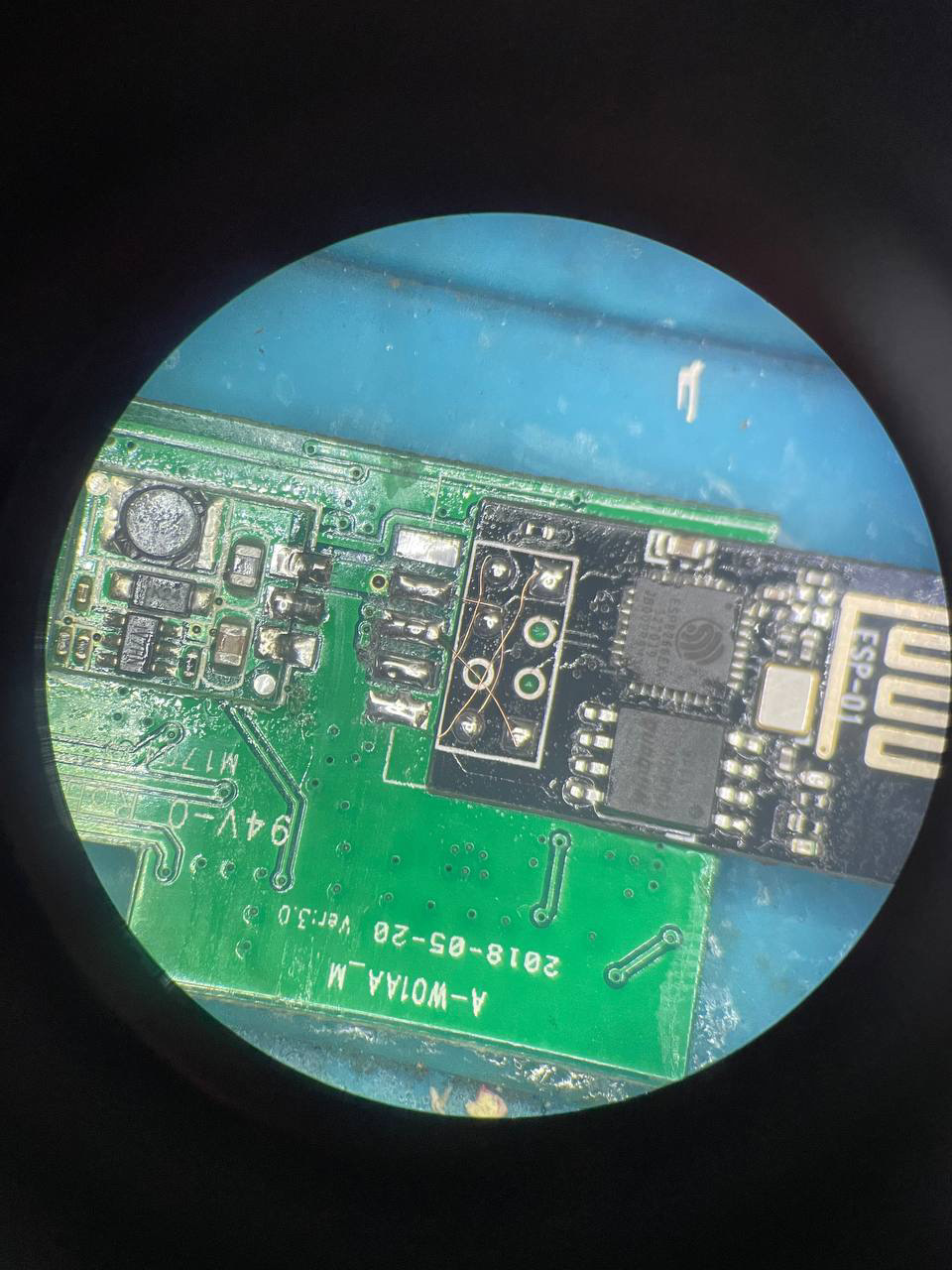

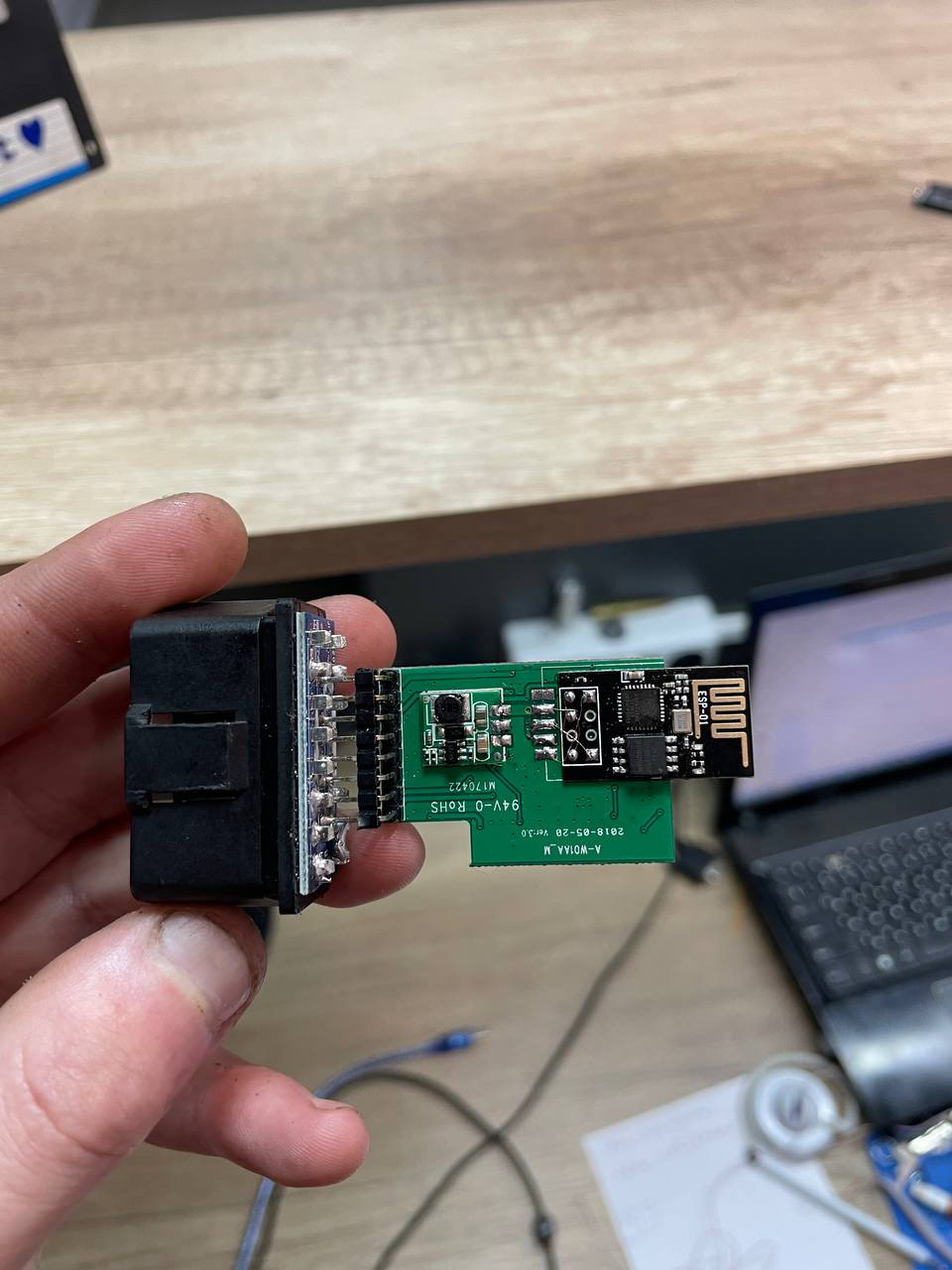

Залив правильну прошивку в еспшку, прошив пік мікроконтролер наялинці, і впаяв замість рідного вайфай адаптера esp-01.
Також потрібно спаяти між собою 7-ю та 8-б ніжки obd2 гнізда, щобможна було читати не тільки блок мотора (аналог перемикача на кдканкабелі)
Перемичка на 7 -8 висновок
Все працює.Кодування можна проводити як і з андроїда зівстановленою програмою deepOBD, так і з комп'ютера по вайфай.
Якщо кому потрібен такий адаптер, але впаду чи ні знань таобладнання, щоб зробити самому, то звертайтеся до телеграмtheminp.
Запчасти на фото:344708, TO155
Коментарі19
А прошивати лише pikit 3 або x-prog теж можна залити прошивку?
На мою думку xprog не підтримує цей пік
DeepOBD через otg перехідник і кабель d-can теж чудово працює, але звичайно без проводів краще буде
Це все робилося тільки заради позбавлення від шнурків, які вже чесно кажучи за @балі
А як тобі ось така штука, здогадаєшся що це?
Звичайно, я займаюся виробництвом промислово) Тільки не на калдуїні а на стм і замість мсп техасівські л9637
Це на коліні зібрано з того, що було, емуляція чейнджера, блютуз аудіо, управління з кнопок керма і магнітоли, пише на дисплей магнітоли.
У нас просто не мсп, не тим більше ташок нема(
Th(тільки там елмос) виколупати можна з блоку світла, або кнопок керма, я чому її вибрав, через те, що в ній вбудований перетворювач на 5в, ардуїну від нього і живиться, пристрій входить у сон через хвилину після того як у шині тиша, ардуїна повністю...
Ну так то так, він зручніший, але й дорожчий, що на комерцію не котить. Техасівські восьминіжки я закупив партію 100 штук ще в 20-му році, і потрібно кудись подіти тепер. За програмою частини не змінюється нічого, можна хоч на транзисторах зібрати. Ц...
Я хочу ще спробувати на есп зібрати модуль, щоб тільки один пристрій і музикою, і всім іншим завідувало, але боюся якість звуку постраждає, тому що нинішній блютуз модуль дуже хороший звук дає але він під звук то і заточений
А звук в есп як лити? Чи ти хочеш аналог карплей? Я зараз роблю wifi I-bus адаптер з вебмордою і т.д. Хочу зробити різного роду кодування з вебморди та ефекти
Я з есп не працював ще, але бачив у мережі, чол реалізував на есп32 блютуз чейнджер
Скинеш посилання в лс якщо не влом. Цікаво навіть
maakbaas.com/bluetooth-cd…mulator/logs/wrapping-up/
А як налаштувати інпу едіабас під блютуз?
Через програму edibaslib settings, і маючи DeepOBD Bluetooth адаптер
Де взяти ediabaslib?
В інтернетах
