Установка CCC Professional, CDC, TV, Hi-Fi BMW. e90

Як і писав раніше про те, що буде стаття про дооснащення CCCProfessional, CDC, Hi-Fi і TV.
Прочитано десятки статей про ретрофіти, вивчено багато інформаціїпро схеми проводки і багато - багато консультацій у знаючихлюдей./>
65839123091 - ССС
65836958409 - Пластикова накладка на ССС з підготовкою під кнопкипідігріву сидінь і PDC.
65829122027 - Джойстик управління iDrive (шайба 638 блоком51167155634)

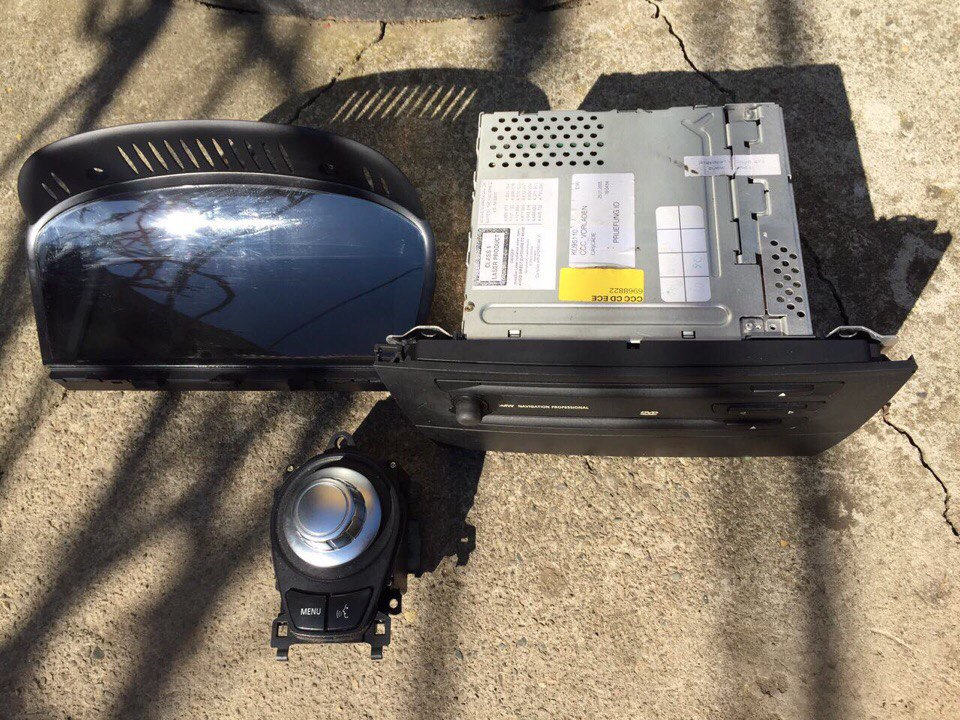

CCC, iDrive, Cid
64116928875 — Шланг охолодження ССС
65126960925 — Підсилювач Hi-Fi
< 65509130922 — Відеомодуль
65129133076 — CD чейнджер (CDC)
84109181230 — Блок телематики

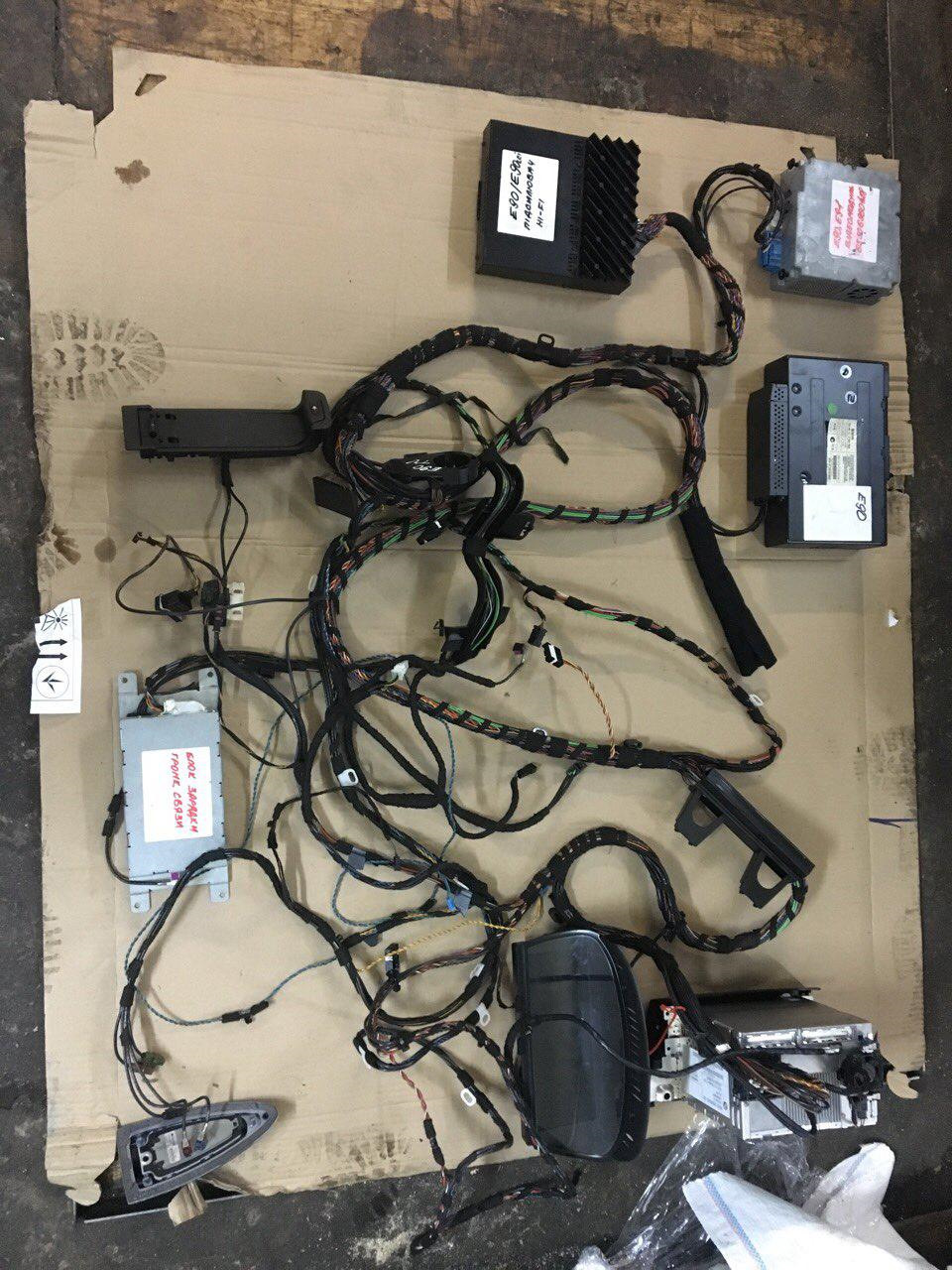

Всі блоки підключив між собою рідною проводкою длянаочності<
65159135687 — Кронштейн блоку телематики
65156945072 — Кронштейн підсилювача Hi-Fi
65156945073 — Кронштейн CD чейнджера< 5/5

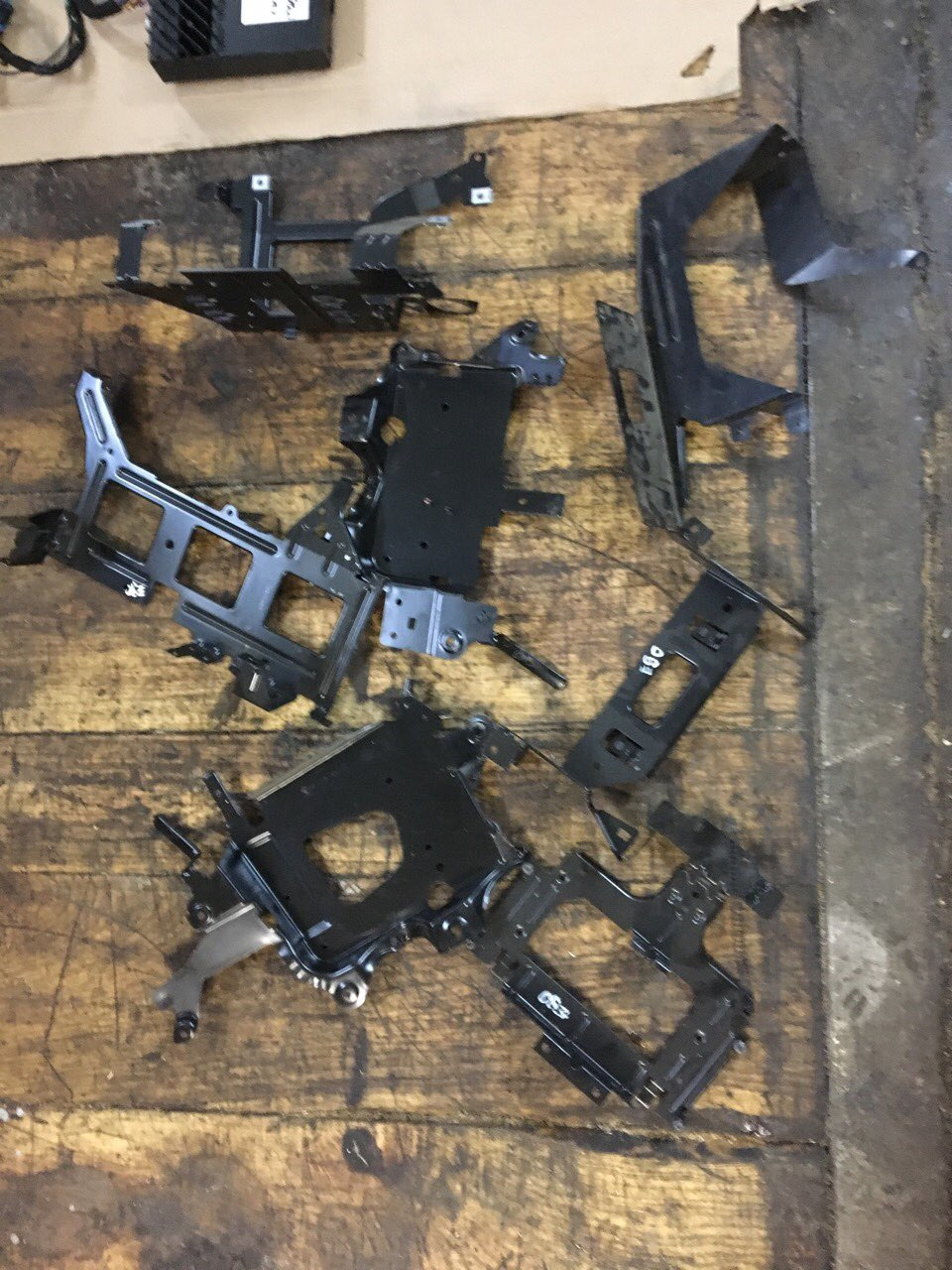

Набір кронштейнів (на фото є й зайві)
65206929345 — Антена на даху (плавник на антену 65206955555)
84109160935 — Блок тримач для док станції телефону впідлокітнику
65206928936 — Підсилювач рознесеної антени
84506928461 — Bluetooth антена
65206935024 — Антена Back-Up

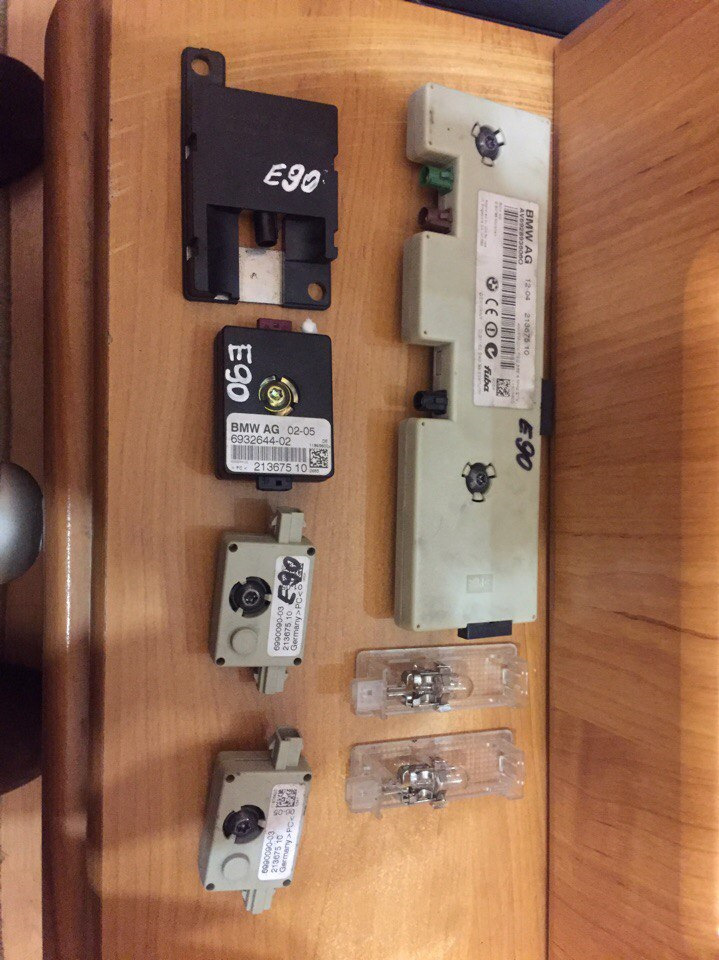

Антени:Рознесена, Bluetooth, Back-Up. Перешкодні фільтри та лампизайві :)
51457155784 — Панель салону з підготовкою під CCC
51167137484 — Декоративна планка на центральний тунель під джойстикiDrive (корінь горіха) 51477139439 — Ліва обшивка багажноговідділення під CDC, Hi-Fi, TV

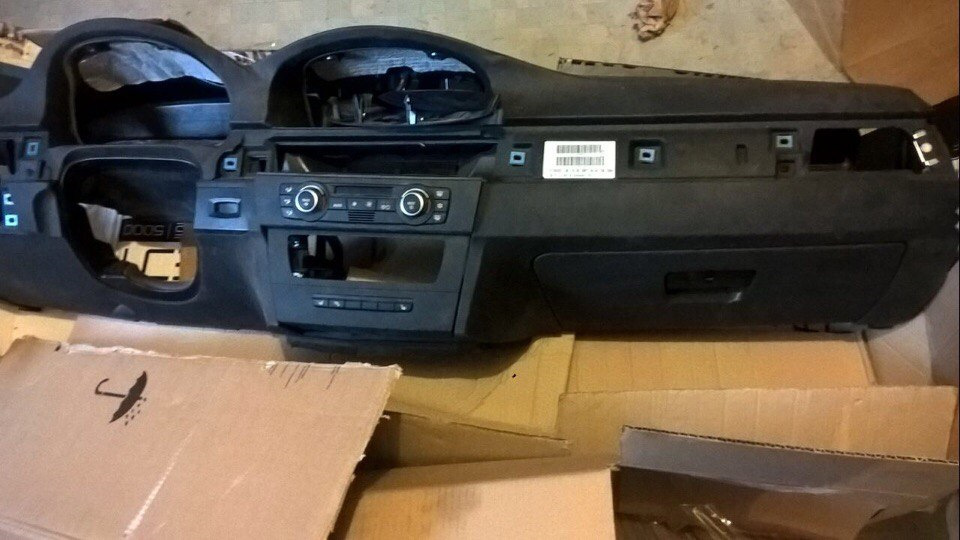

Панель салону з місцем під монітор
Ліва обшивка багажного відділення під чейнджер, підсилювач тавідеомодуль

>
У посилці мені додали повну проводку BMW e90 (фото нижче) та окремопроводку від усієї мультимедіа у зборі (фото вище).

Проведення автомобіля BMW e90

< 1) Зняття панелі салону та її обладнання, центральноїпанелі з підлокітником, сидінь, частини ковроліну, оббивки стійокдаху.

Зняття передньої панелі салону
Зняття центральної панелі з підлокітником та передніх сидінь
Зняття задніх сидінь
2) Встановлення всіх блоків та їх кронштейнів
/>
3) Прокладання нової проводки мультимедійної системи та їїпідключення
Блоки в багажнику успішно змонтовані на кронштейни тапідключені

4) Складання салону у зворотному порядку
5) Кодування та налаштування

Процес кодування, залишилися останні штрихи
Нарешті додаю фото було/стало:Підвести підсумки, на все це справабула витрачена десь 28 годин (з перекурами і перекусами), 600 $ ідуже багато нервів. Дякуємо за увагу :)

PS Днями додам денні фото зміненого салону.
