Безкоштовно дісталися лампи підсвічування для ніг та розширенийзадній плафон на BMW e90.
Почитав пару записів на Драйві і вирішив поставити самостійноплюшки в салон.
Список деталей:
61319201629 — Світильник освітлення салону задній (хай, сірий, зсенсором руху, для дзеркал з авто затемненням)
63316961999 — плафон підсвічування для ніг (2шт. )
61136954526 — штекер до заднього плафону
Кабелі та піни до них вирізав з проводки BMW e90.Потрібно 6проводів для заднього плафона та 2 проводи для підсвічуванняніг.
<
Короткий опис підключення заднього розширеного плафона:

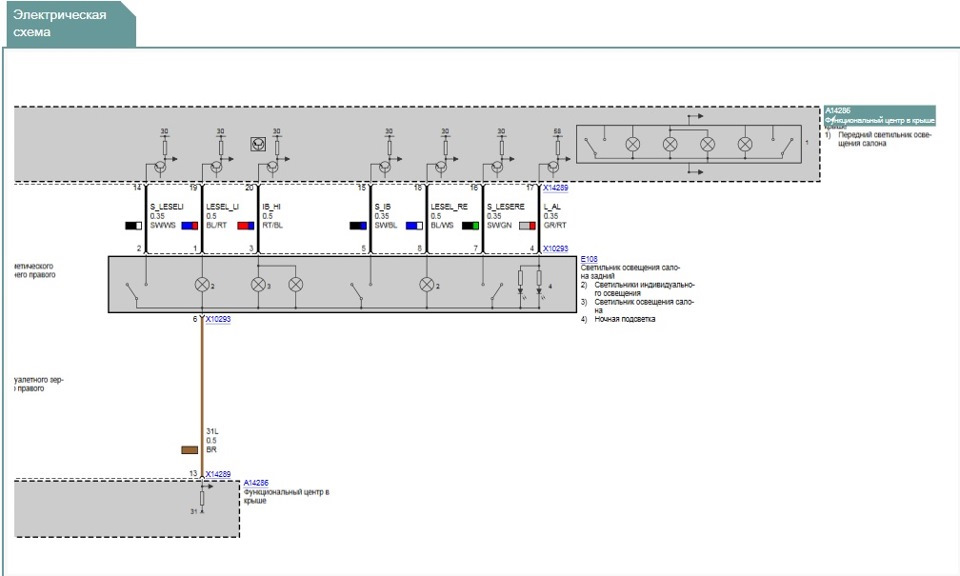

Схема підключення заднього розширеного плафона

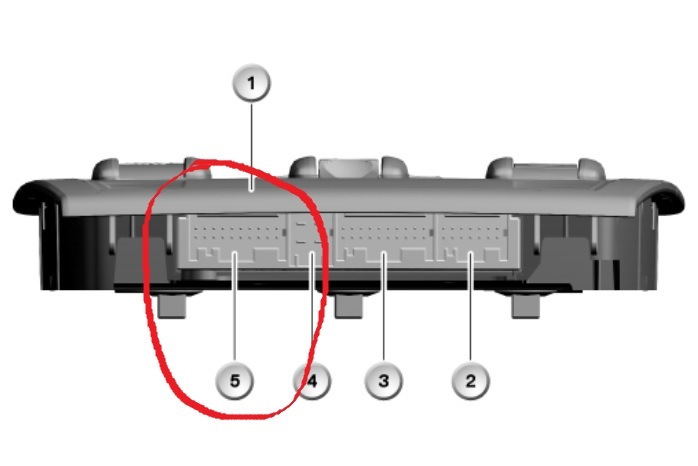

На передньому плафоні нам потрібен виділений штекер

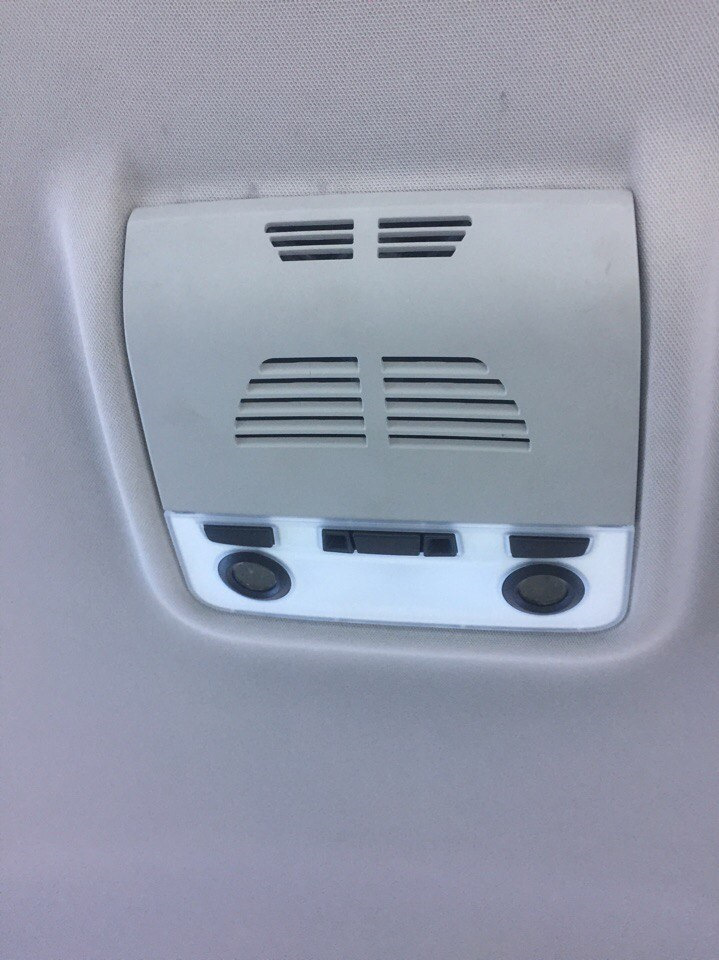

Результат
Короткий опис підключення підсвічування обстелити ніг:

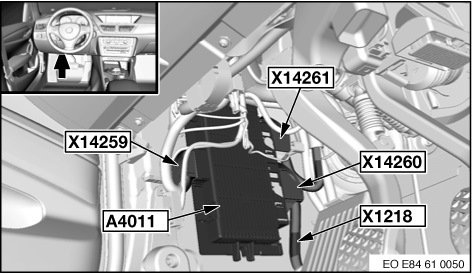

З блоку FRM нам потрібен штекер Х14260.

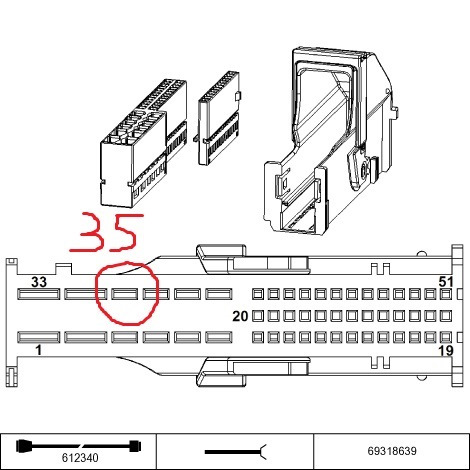

У даному штекері нам потрібно пін № 35. Це плюс нашої проводки зпідсвічування для ніг
> Мінус підключаємо в будь-який провід коричневого кольору.Бажано в гребінку для "-" проводів.
Результат
Установка дуже проста, уважно вивчіть схему, підключіть і готове.>
Коментарі19
Нарешті теж дістався установки розширеного заднього плафона. Від себе можу додати, що 13 пін потрібно вставляти в той же роз'єм, що й інші дроти, а-то залишитеся без маси і фокус не вийде. І ще нюанс поставив у штурманські світильники світлодіодні ла...
Підкажи номер піна який вставляється в 35 осередок?
Плюсовий провід підсвічування для ніг.
Я мав на увазі номер залізного елемента який обтискає провід. Його номер не знаєш? Або як ти підключив провід у frm? У мене просто немає підсвічування ніг взагалі
Працює тільки при відчиненні дверей?
Тобто він або горить, або ні. У підлогу напруження не працює? (При їзді)
Ні, в підлогу напруження не працює, тільки при відкритті дверей разом з плафонами на стелі.
Ок, дякую)
Так, 35 пін це за стандартом для підсвічування області ніг.
а проводку сам робив?
Так, там два проводки, плюс і мінус підключаєш паралельно і потрм в блок ФРМ.
А проводку до підсвічування ніг пасажира, звідки прокладати?
Від блоку ФРМ знаходиться ліворуч від ніг водія. Задіяй пін 35, як я описав у записі.
Це зрозуміло) я маю на увазі ззаду де протягав до блоку?
Під торпедою, прив'язав ізолентою провід до металевого прута і простягнув у щілину)
Спасибі)
Скажи мені, задній розширений плафон, у нього центральна кнопка окремо включиться? Або тільки коли я центральний увімкну і там загориться?
)))
Кнопка вмикається/вимикається окремо. В іншому працює так само, як звичайний при відкриванні дверей.
