Зняття впускного колектора м47

От красива стаття зі зняття впускного колектора на бм 320д е46кузов з моторами м47

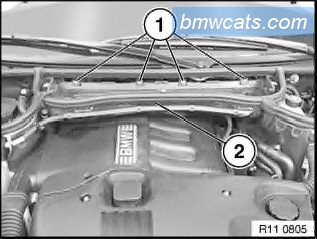

Зняти мікрофільтр. Відкрити кабельний канал у нижній частині (2)корпусу мікрофільтра і витягнути кабель Вивернути болти (1), знятинижню частину (2) корпусу мікрофільтра і розташовану за нимперегородку обігрівача.
Видалити насікові заклепки. З всмоктуючим шнорхелем.

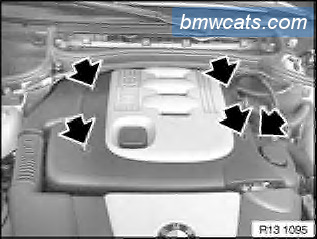

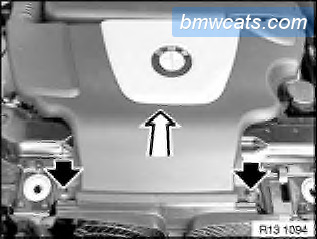

Вивернути гвинти.Підняти звукоізоляційний кожух.

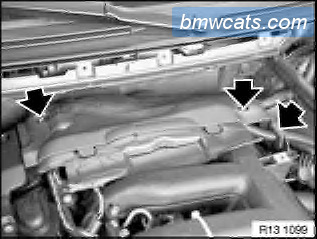

Вивернути гвинти.Зняти задній звукоізоляційний кожух.

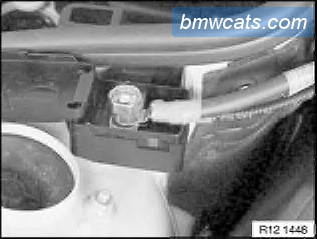

Відкинути ковпачок виведення плюсу акумуляторної батареї.
Викрутити гвинти, від'єднати роз'єм форсунки, відвести вбік джгутпроводів форсунки. . Примітка: (перемикаючий клапан для вихровихклапанів і двигунів з МКПП перемикаючий клапан для жалюзірадіатора/роз'єм датчика тиску наддуву). Зняти заглушкутрубопроводу до регулятора тиску. Від'єднати напрямну трубкумасловимірювального щупа від впускного колектора. Направляючутрубку не знімати. Примітка:При зніманні та встановленні гайки (1)можуть впасти вниз, якщо потрібно використовувати пристрій 00 2 190. Викрутити болти (2) та відвернути гайки (1). Зняти впускнийколектор. (малюнки взяті від двигуна M47)
Примітка:Завдяки гумовим опорним втулкам та ущільненню вібрація відголовки блоку циліндрів та її кришки не передається впускномуколектору. Під час встановлення:Очистити ущільнювані поверхні.Замінити кільця ущільнювачів (1) на впускному колекторі. Перевіритиі при необхідності замінити гумову подушку (2).
При установці:Надіти впускний колектор. Примітка:При зніманні тавстановленні гайки (1) можуть впасти вниз, якщо потрібновикористовувати пристрій 00 2 190 . Гайки (1) мають різьблення M7.Болти (2) мають різьблення M6. Повернути гайки (1) і підтягнути доприлягання з попереднім натягом бл. 10 Нм. Вставити болти (2). -Затягнути гайки (1). - Затягнути болти (2).
