П.С.Знайшов як реалізувати ідею з реле Реле антени.Конечно хотілосяб знайти оригінал як і знайти провід під гайку…
<
Нижче переклад інструкції.

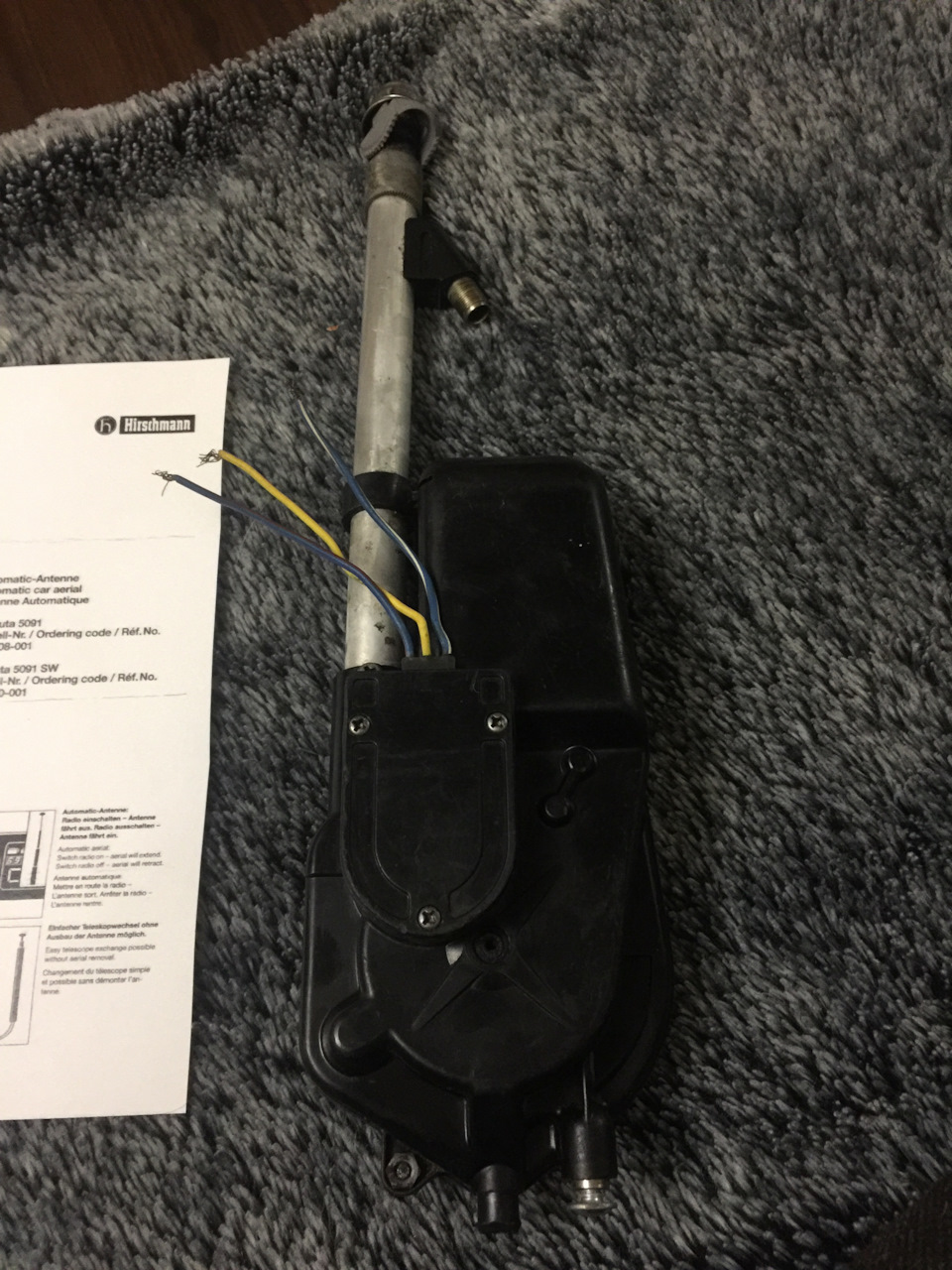

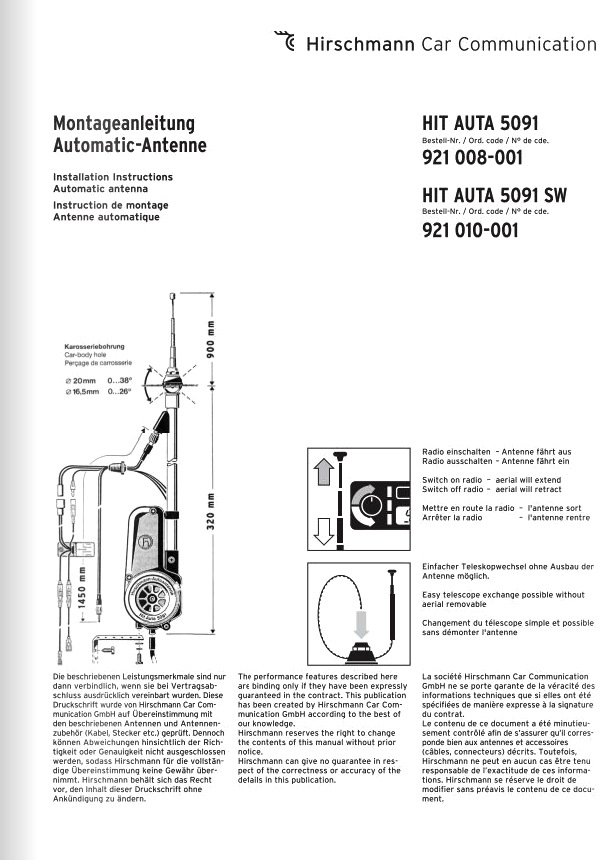

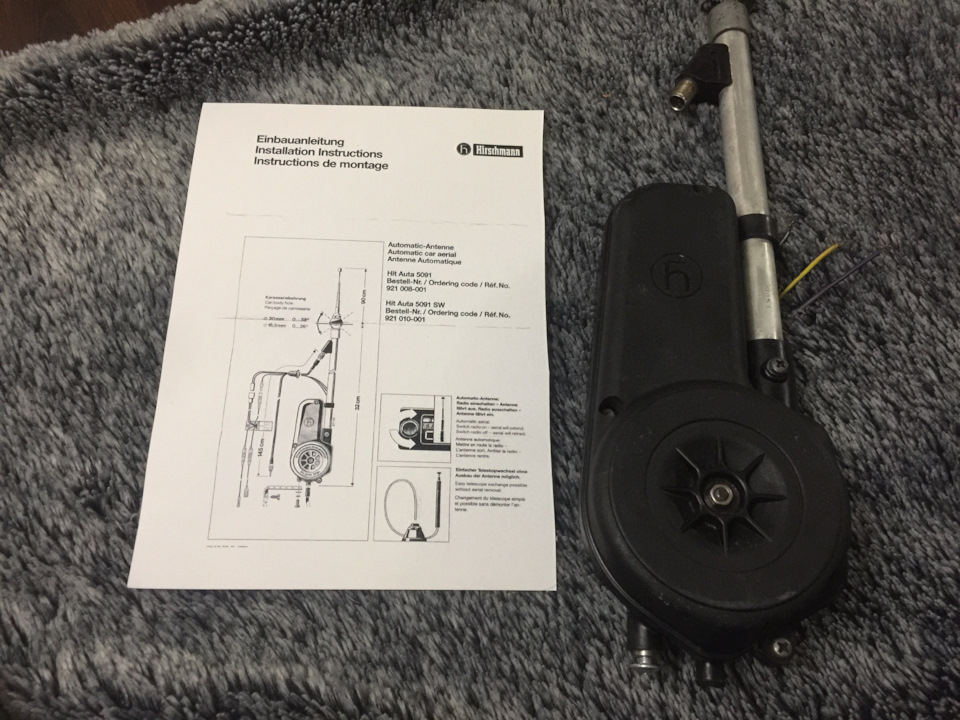

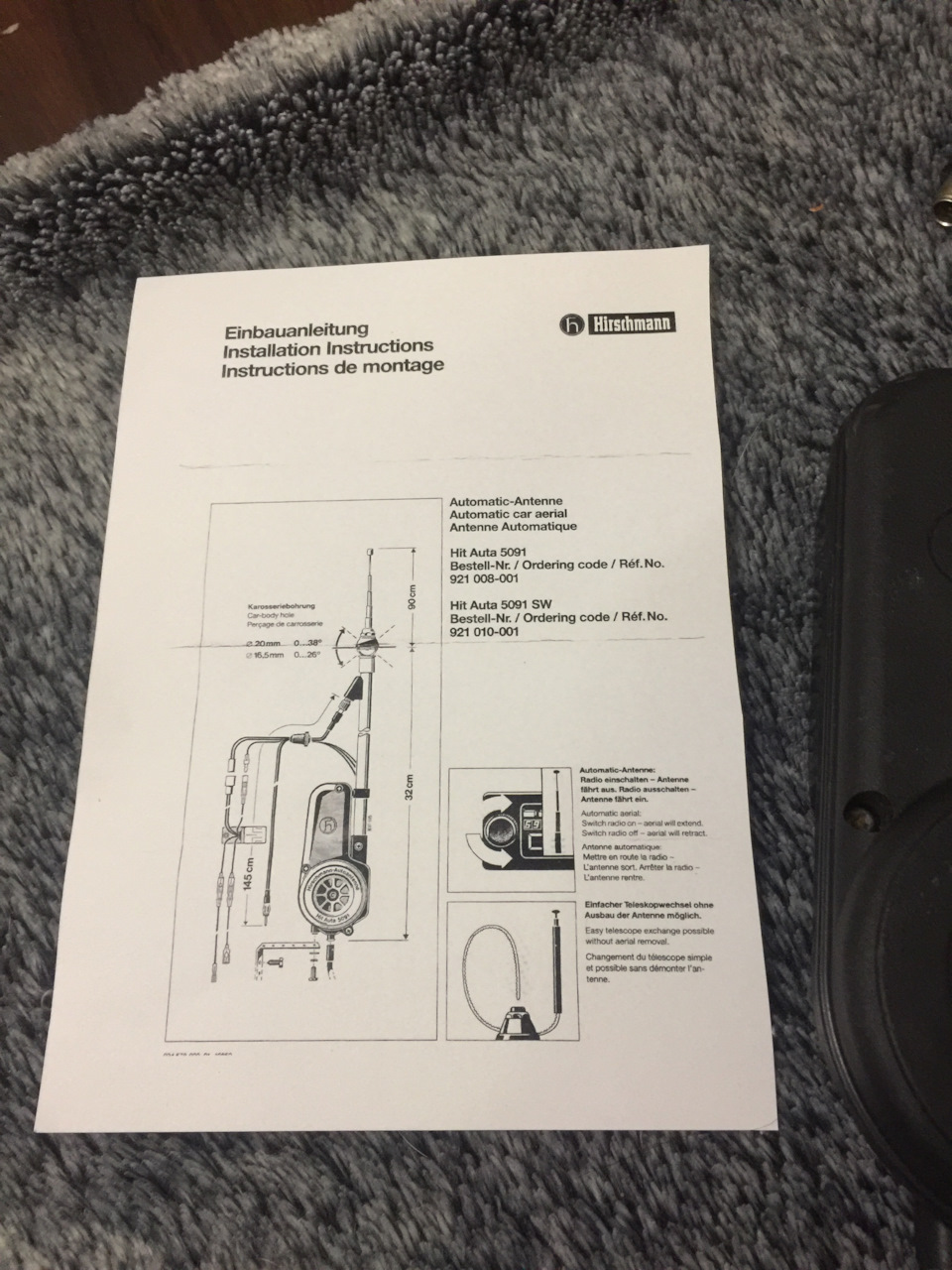

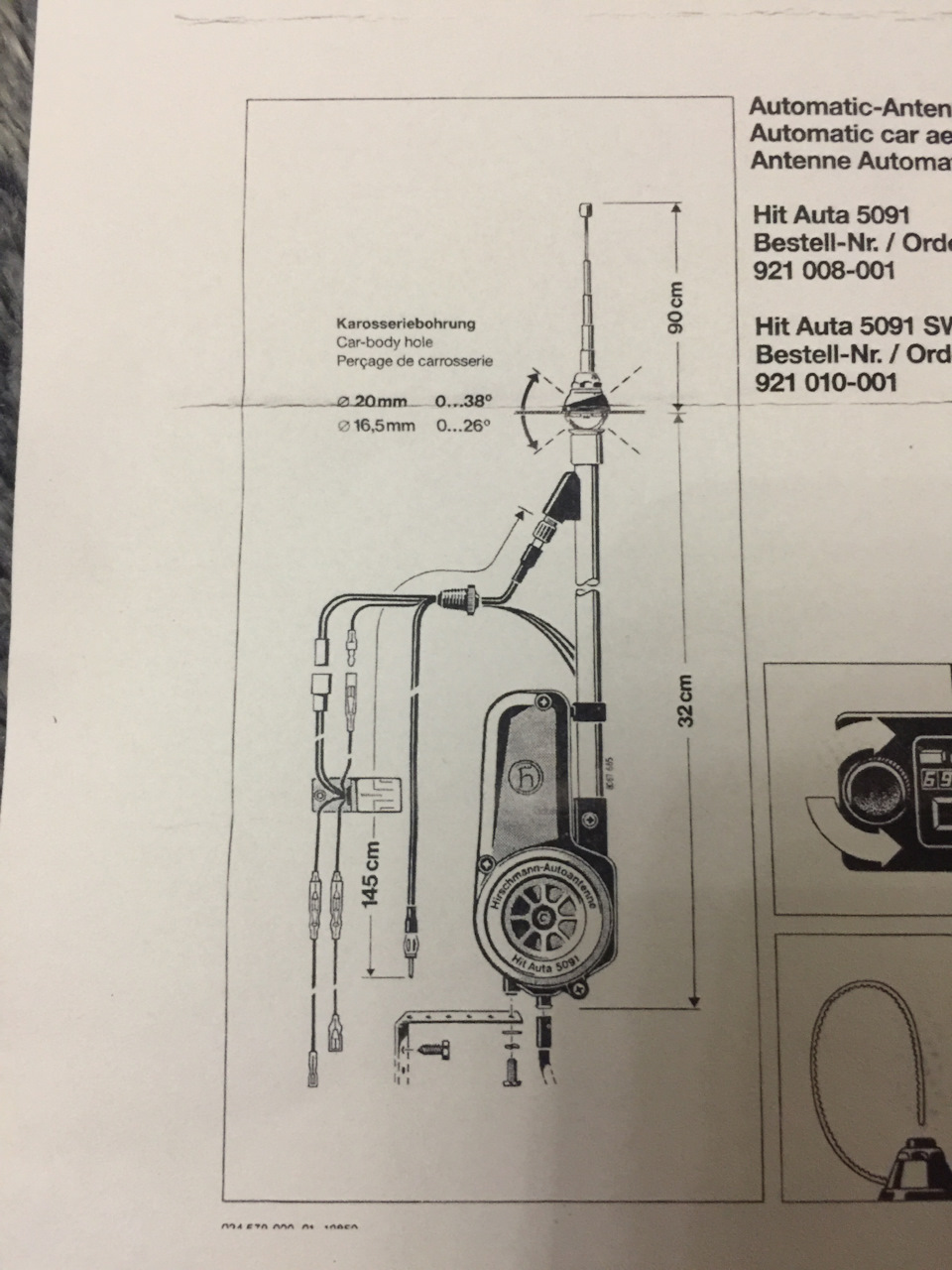

Інструкція по установці
• Антена може бути встановлена в автомобілях з акумулятором 12 В (мінус підключений до землі).
У зоні колісної арки, захищеної від водяних бризок, або вбагажнику.
• Просвердліть отвір діаметром 20 мм (13/16") у кузові автомобіля вмісці встановлення. У цьому місці нахил кузова не повиненперевищувати 38°. Для існуючих отворів діаметром 6, 5 мм. Можевикористовуватись стандартна антенна база. Попередньо необхіднозламати дві планки на нижньому сферичному упорі 5. У цьому випадкунахил кузова автомобіля може становити близько 26°. Длявстановлення у вузькі або кілька тендерів mcimcd додатково можнавикористовувати антенні основи, зазначені на упаковці. У деякихвипадках прокладку 7 можна не встановлювати.
• Будь ласка, оголить захисну плівку навколо голограми та покрийтеїї захисним мастилом. Таким чином забезпечується задовільнийзаземлення для екрану та захисту повітряного кабелю відкорозії.
• Зніміть з антеної бази деталі 1.
2. 3 і 4. Зніміть пластикову кришку 8 на кінці корпусу двигуна іналийте зливне мастило на корпус двигуна. Отвір. Зверніть увагу, щоб нижня сферична половина 5 повністю прилягала до отвору.Надягніть ущільнювальну шайбу 4 та верхню сферичну половину 3 нателескопи, стежачи за тим, щоб верхня сферична половина 3 збігаласяз нижньою сферичною зупинкою 5.
• Встановіть перехідну кришку 2 та шестигранну гайку 1. Злегказатягніть шестигранну.
• Виведіть толаккопок і відрегулюйте антену в бажаному напрямку тапід нахилом. Для виведення з ладу червоний/червоний кабель двигунанеобхідно підключити до плюсу, а жовтий кабель двигуна — до мінусу12-вольтової батареї.
• При необхідності зігніть опорний кронштейн. Пригвинтіть його докорпусу двигуна 10 від антени, використовуючи гвинт 9 до бризковикаабо скоба.
• Затягніть шестигранну гайку 1 за допомогою торцевого ключа (макс.4 Нм).
• Прокладіть антенний кабель та кабелі двигуна. Просвердліть отвірв кузові автомобіля для втулки (12-14 мм. Діаметром 8/16-9/16дюймів) і вставте втулку 12 для ущільнення. Яке має бутивстановлене між антеною та автомобільним радіоприймачем узахищеному місці всередині автомобіля або моторного відсіку.Слідкуйте за тим, щоб фіксуючий кронштейн реле був з'єднаний зшасі.
• Підключіть кабелі відповідно до їхнього кольору.
Для монтажу ззаду комплект подовжувальних кабелів HIT AUKAB 420.ord. Код 820 640-001 (довжина 4 м) потрібно додатково. Таким чином, електричні кабелі повинні бути вимкнені у точці 15, а потімз'єднані подовжувальні кабелі. Використовуйте довшу трубку, щобзабезпечити стік води з багажника через отвір у кузовіавтомобіля.
• Реле необхідно підключити до автомобільного акумулятора такимчином:
Червоний провід до плюсу.
Підключення до плюсу має бути виконане через запобіжник на 8 А.Прикрутіть кронштейн кріплення реле до мінуса (кузовавтомобіля).
Прокладіть зелений кабель (кабель управління) від реле дорадіоприймача і підключіть його до спеціальної клеми наприймачі.
Якщо терміналу немає, підключіть кабель до виходу перемикачаприймача.
• Якщо антена підключена правильно, вона висувається при включеннірадіоприймача і забирається при вимкненні.
> • Підключіть кабель антени до радіоприймача. Повністю висунувшиантену, налаштуйте її на слабкий прийом передавача в діапазонісередніх хвиль (близько 1100 Kc/s або відповідно до вказівоквиробника радіоприймача), потім налаштуйте радіоприймач намаксимальну гучність за допомогою тримера антени, розташованого наантеневхід радіоприймача.
Право на зміну зберігається
Інструкції з обслуговування
Для догляду за антеною, будь ласка, очистіть телескоп відбруду:тому можна використовувати некислотне масло або консистентнемастило. Наприклад наша спеціальна автомобільна антенна мастилоAUTA 235, що поставляється в тюбиках, для видалення бруду, або нашаавтомобільна антенна серветка AUTA 135 як для очищення, так і длязмащення.
Після чищення не забудьте, нарешті, протерти телескоп насухо чистоютканиною, інакше бруд може збиратися разом із залишками жиру.
Ушкоджений телескоп антени HIT AUTA 5091/HIT AUTA 5091 SW можназамінити зовні.Запчастини на фото:362011 :4020037
"
• Прокладіть антенний кабель та кабелі двигуна. Просвердліть отвірв кузові автомобіля для втулки (12-14 мм. Діаметром 8/16-9/16дюймів) і вставте втулку 12 для ущільнення. Яке має бутивстановлене між антеною та автомобільним радіоприймачем узахищеному місці всередині автомобіля або моторного відсіку.Слідкуйте за тим, щоб фіксуючий кронштейн реле був з'єднаний зшасі.
• Підключіть кабелі відповідно до їхнього кольору.
Для монтажу ззаду комплект подовжувальних кабелів HIT AUKAB 420.ord. Код 820 640-001 (довжина 4 м) потрібно додатково. Таким чином, електричні кабелі повинні бути вимкнені у точці 15, а потімз'єднані подовжувальні кабелі. Використовуйте довшу трубку, щобзабезпечити стік води з багажника через отвір у кузовіавтомобіля.
• Реле необхідно підключити до автомобільного акумулятора такимчином:
Червоний провід до плюсу.
Підключення до плюсу має бути виконане через запобіжник на 8 А.Прикрутіть кронштейн кріплення реле до мінуса (кузовавтомобіля).
Прокладіть зелений кабель (кабель управління) від реле дорадіоприймача і підключіть його до спеціальної клеми наприймачі.
Якщо терміналу немає, підключіть кабель до виходу перемикачаприймача.
• Якщо антена підключена правильно, вона висувається при включеннірадіоприймача і забирається при вимкненні.
> • Підключіть кабель антени до радіоприймача. Повністю висунувшиантену, налаштуйте її на слабкий прийом передавача в діапазонісередніх хвиль (близько 1100 Kc/s або відповідно до вказівоквиробника радіоприймача), потім налаштуйте радіоприймач намаксимальну гучність за допомогою тримера антени, розташованого наантеневхід радіоприймача.
Право на зміну зберігається
Інструкції з обслуговування
Для догляду за антеною, будь ласка, очистіть телескоп відбруду:тому можна використовувати некислотне масло або консистентнемастило. Наприклад наша спеціальна автомобільна антенна мастилоAUTA 235, що поставляється в тюбиках, для видалення бруду, або нашаавтомобільна антенна серветка AUTA 135 як для очищення, так і длязмащення.
Після чищення не забудьте, нарешті, протерти телескоп насухо чистоютканиною, інакше бруд може збиратися разом із залишками жиру.
Ушкоджений телескоп антени HIT AUTA 5091/HIT AUTA 5091 SW можназамінити зовні.Запчастини на фото:362011 :4020037
"
• Прокладіть антенний кабель та кабелі двигуна. Просвердліть отвірв кузові автомобіля для втулки (12-14 мм. Діаметром 8/16-9/16дюймів) і вставте втулку 12 для ущільнення. Яке має бутивстановлене між антеною та автомобільним радіоприймачем узахищеному місці всередині автомобіля або моторного відсіку.Слідкуйте за тим, щоб фіксуючий кронштейн реле був з'єднаний зшасі.
• Підключіть кабелі відповідно до їхнього кольору.
Для монтажу ззаду комплект подовжувальних кабелів HIT AUKAB 420.ord. Код 820 640-001 (довжина 4 м) потрібно додатково. Таким чином, електричні кабелі повинні бути вимкнені у точці 15, а потімз'єднані подовжувальні кабелі. Використовуйте довшу трубку, щобзабезпечити стік води з багажника через отвір у кузовіавтомобіля.
• Реле необхідно підключити до автомобільного акумулятора такимчином:
Червоний провід до плюсу.
Підключення до плюсу має бути виконане через запобіжник на 8 А.Прикрутіть кронштейн кріплення реле до мінуса (кузовавтомобіля).
Прокладіть зелений кабель (кабель управління) від реле дорадіоприймача і підключіть його до спеціальної клеми наприймачі.
Якщо терміналу немає, підключіть кабель до виходу перемикачаприймача.
• Якщо антена підключена правильно, вона висувається при включеннірадіоприймача і забирається при вимкненні.
> • Підключіть кабель антени до радіоприймача. Повністю висунувшиантену, налаштуйте її на слабкий прийом передавача в діапазонісередніх хвиль (близько 1100 Kc/s або відповідно до вказівоквиробника радіоприймача), потім налаштуйте радіоприймач намаксимальну гучність за допомогою тримера антени, розташованого наантеневхід радіоприймача.
Право на зміну зберігається
Інструкції з обслуговування
Для догляду за антеною, будь ласка, очистіть телескоп відбруду:тому можна використовувати некислотне масло або консистентнемастило. Наприклад наша спеціальна автомобільна антенна мастилоAUTA 235, що поставляється в тюбиках, для видалення бруду, або нашаавтомобільна антенна серветка AUTA 135 як для очищення, так і длязмащення.
Після чищення не забудьте, нарешті, протерти телескоп насухо чистоютканиною, інакше бруд може збиратися разом із залишками жиру.
Ушкоджений телескоп антени HIT AUTA 5091/HIT AUTA 5091 SW можназамінити зовні.Запчастини на фото:362011 :4020037
"діаметром 8/16-9/16 дюймів) і вставте втулку 12 дляущільнення.
• З'єднайте два кабелі двигуна з реле з двома перемикаючимиперемикачами 14. Усередині автомобіля чи моторного відсіку.Слідкуйте за тим, щоб фіксуючий кронштейн реле був з'єднаний зшасі.
• Підключіть кабелі відповідно до їхнього кольору.
Для монтажу ззаду комплект подовжувальних кабелів HIT AUKAB 420.ord. Код 820 640-001 (довжина 4 м) потрібно додатково. Таким чином, електричні кабелі повинні бути вимкнені у точці 15, а потімз'єднані подовжувальні кабелі. Використовуйте довшу трубку, щобзабезпечити стік води з багажника через отвір у кузовіавтомобіля.
• Реле необхідно підключити до автомобільного акумулятора такимчином:
Червоний провід до плюсу.
Підключення до плюсу має бути виконане через запобіжник на 8 А.Прикрутіть кронштейн кріплення реле до мінуса (кузовавтомобіля).
Прокладіть зелений кабель (кабель управління) від реле дорадіоприймача і підключіть його до спеціальної клеми наприймачі.
Якщо терміналу немає, підключіть кабель до виходу перемикачаприймача.
• Якщо антена підключена правильно, вона висувається при включеннірадіоприймача і забирається при вимкненні.
> • Підключіть кабель антени до радіоприймача. Повністю висунувшиантену, налаштуйте її на слабкий прийом передавача в діапазонісередніх хвиль (близько 1100 Kc/s або відповідно до вказівоквиробника радіоприймача), потім налаштуйте радіоприймач намаксимальну гучність за допомогою тримера антени, розташованого наантеневхід радіоприймача.
Право на зміну зберігається
Інструкції з обслуговування
Для догляду за антеною, будь ласка, очистіть телескоп відбруду:тому можна використовувати некислотне масло або консистентнемастило. Наприклад наша спеціальна автомобільна антенна мастилоAUTA 235, що поставляється в тюбиках, для видалення бруду, або нашаавтомобільна антенна серветка AUTA 135 як для очищення, так і длязмащення.
Після чищення не забудьте, нарешті, протерти телескоп насухо чистоютканиною, інакше бруд може збиратися разом із залишками жиру.
Ушкоджений телескоп антени HIT AUTA 5091/HIT AUTA 5091 SW можназамінити зовні.Запчастини на фото:362011 :4020037
"діаметром 8/16-9/16 дюймів) і вставте втулку 12 дляущільнення.
• З'єднайте два кабелі двигуна з реле з двома перемикаючимиперемикачами 14. Усередині автомобіля чи моторного відсіку.Слідкуйте за тим, щоб фіксуючий кронштейн реле був з'єднаний зшасі.
• Підключіть кабелі відповідно до їхнього кольору.
Для монтажу ззаду комплект подовжувальних кабелів HIT AUKAB 420.ord. Код 820 640-001 (довжина 4 м) потрібно додатково. Таким чином, електричні кабелі повинні бути вимкнені у точці 15, а потімз'єднані подовжувальні кабелі. Використовуйте довшу трубку, щобзабезпечити стік води з багажника через отвір у кузовіавтомобіля.
• Реле необхідно підключити до автомобільного акумулятора такимчином:
Червоний провід до плюсу.
Підключення до плюсу має бути виконане через запобіжник на 8 А.Прикрутіть кронштейн кріплення реле до мінуса (кузовавтомобіля).
Прокладіть зелений кабель (кабель управління) від реле дорадіоприймача і підключіть його до спеціальної клеми наприймачі.
Якщо терміналу немає, підключіть кабель до виходу перемикачаприймача.
• Якщо антена підключена правильно, вона висувається при включеннірадіоприймача і забирається при вимкненні.
> • Підключіть кабель антени до радіоприймача. Повністю висунувшиантену, налаштуйте її на слабкий прийом передавача в діапазонісередніх хвиль (близько 1100 Kc/s або відповідно до вказівоквиробника радіоприймача), потім налаштуйте радіоприймач намаксимальну гучність за допомогою тримера антени, розташованого наантеневхід радіоприймача.
Право на зміну зберігається
Інструкції з обслуговування
Для догляду за антеною, будь ласка, очистіть телескоп відбруду:тому можна використовувати некислотне масло або консистентнемастило. Наприклад наша спеціальна автомобільна антенна мастилоAUTA 235, що поставляється в тюбиках, для видалення бруду, або нашаавтомобільна антенна серветка AUTA 135 як для очищення, так і длязмащення.
Після чищення не забудьте, нарешті, протерти телескоп насухо чистоютканиною, інакше бруд може збиратися разом із залишками жиру.
Ушкоджений телескоп антени HIT AUTA 5091/HIT AUTA 5091 SW можназамінити зовні.Запчастини на фото:362011 :4020037
"щоб фіксуючий кронштейн реле був з'єднаний з шасі.
• Підключіть кабелі відповідно до їхнього кольору.
Для монтажу ззаду комплект подовжувальних кабелів HIT AUKAB 420.ord. Код 820 640-001 (довжина 4 м) потрібно додатково. Таким чином, електричні кабелі повинні бути вимкнені у точці 15, а потімз'єднані подовжувальні кабелі. Використовуйте довшу трубку, щобзабезпечити стік води з багажника через отвір у кузовіавтомобіля.
• Реле необхідно підключити до автомобільного акумулятора такимчином:
Червоний провід до плюсу.
Підключення до плюсу має бути виконане через запобіжник на 8 А.Прикрутіть кронштейн кріплення реле до мінуса (кузовавтомобіля).
Прокладіть зелений кабель (кабель управління) від реле дорадіоприймача і підключіть його до спеціальної клеми наприймачі.
Якщо терміналу немає, підключіть кабель до виходу перемикачаприймача.
• Якщо антена підключена правильно, вона висувається при включеннірадіоприймача і забирається при вимкненні.
> • Підключіть кабель антени до радіоприймача. Повністю висунувшиантену, налаштуйте її на слабкий прийом передавача в діапазонісередніх хвиль (близько 1100 Kc/s або відповідно до вказівоквиробника радіоприймача), потім налаштуйте радіоприймач намаксимальну гучність за допомогою тримера антени, розташованого наантеневхід радіоприймача.
Право на зміну зберігається
Інструкції з обслуговування
Для догляду за антеною, будь ласка, очистіть телескоп відбруду:тому можна використовувати некислотне масло або консистентнемастило. Наприклад наша спеціальна автомобільна антенна мастилоAUTA 235, що поставляється в тюбиках, для видалення бруду, або нашаавтомобільна антенна серветка AUTA 135 як для очищення, так і длязмащення.
Після чищення не забудьте, нарешті, протерти телескоп насухо чистоютканиною, інакше бруд може збиратися разом із залишками жиру.
Ушкоджений телескоп антени HIT AUTA 5091/HIT AUTA 5091 SW можназамінити зовні.Запчастини на фото:362011 :4020037
"щоб фіксуючий кронштейн реле був з'єднаний з шасі.
• Підключіть кабелі відповідно до їхнього кольору.
Для монтажу ззаду комплект подовжувальних кабелів HIT AUKAB 420.ord. Код 820 640-001 (довжина 4 м) потрібно додатково. Таким чином, електричні кабелі повинні бути вимкнені у точці 15, а потімз'єднані подовжувальні кабелі. Використовуйте довшу трубку, щобзабезпечити стік води з багажника через отвір у кузовіавтомобіля.
• Реле необхідно підключити до автомобільного акумулятора такимчином:
Червоний провід до плюсу.
Підключення до плюсу має бути виконане через запобіжник на 8 А.Прикрутіть кронштейн кріплення реле до мінуса (кузовавтомобіля).
Прокладіть зелений кабель (кабель управління) від реле дорадіоприймача і підключіть його до спеціальної клеми наприймачі.
Якщо терміналу немає, підключіть кабель до виходу перемикачаприймача.
• Якщо антена підключена правильно, вона висувається при включеннірадіоприймача і забирається при вимкненні.
> • Підключіть кабель антени до радіоприймача. Повністю висунувшиантену, налаштуйте її на слабкий прийом передавача в діапазонісередніх хвиль (близько 1100 Kc/s або відповідно до вказівоквиробника радіоприймача), потім налаштуйте радіоприймач намаксимальну гучність за допомогою тримера антени, розташованого наантеневхід радіоприймача.
Право на зміну зберігається
Інструкції з обслуговування
Для догляду за антеною, будь ласка, очистіть телескоп відбруду:тому можна використовувати некислотне масло або консистентнемастило. Наприклад наша спеціальна автомобільна антенна мастилоAUTA 235, що поставляється в тюбиках, для видалення бруду, або нашаавтомобільна антенна серветка AUTA 135 як для очищення, так і длязмащення.
Після чищення не забудьте, нарешті, протерти телескоп насухо чистоютканиною, інакше бруд може збиратися разом із залишками жиру.
Ушкоджений телескоп антени HIT AUTA 5091/HIT AUTA 5091 SW можназамінити зовні.Запчастини на фото:362011 :4020037
"
Підключення до плюсу має бути виконане через запобіжник на 8 А.Прикрутіть кронштейн кріплення реле до мінуса (кузовавтомобіля).
Прокладіть зелений кабель (кабель управління) від реле дорадіоприймача і підключіть його до спеціальної клеми наприймачі.
Якщо термінала немає, підключіть кабель до виходу перемикачаприймача.
• Якщо антена підключена правильно, вона висувається при включеннірадіоприймача і забирається при вимкненні.
• Підключіть антенний кабель до радіоприймача. Повністю висунувшиантену, налаштуйте її на слабкий прийом передавача в діапазонісередніх хвиль (близько 1100 Kc/s або відповідно до вказівоквиробника радіоприймача), потім налаштуйте радіоприймач намаксимальну гучність за допомогою тримера антени, розташованого наантеневхід радіоприймача.
Право на зміну зберігається
Інструкції з обслуговування
Для догляду за антеною, будь ласка, очистіть телескоп відбруду:тому можна використовувати некислотне масло або консистентнемастило. Наприклад наша спеціальна автомобільна антенна мастилоAUTA 235, що поставляється в тюбиках, для видалення бруду, або нашаавтомобільна антенна серветка AUTA 135 як для очищення, так і длязмащення.
Після чищення не забудьте, нарешті, протерти телескоп насухо чистоютканиною, інакше бруд може збиратися разом із залишками жиру.
Ушкоджений телескоп антени HIT AUTA 5091/HIT AUTA 5091 SW можназамінити зовні.Запчастини на фото:362011 :4020037
"
Підключення до плюсу має бути виконане через запобіжник на 8 А.Прикрутіть кронштейн кріплення реле до мінуса (кузовавтомобіля).
Прокладіть зелений кабель (кабель управління) від реле дорадіоприймача і підключіть його до спеціальної клеми наприймачі.
Якщо термінала немає, підключіть кабель до виходу перемикачаприймача.
• Якщо антена підключена правильно, вона висувається при включеннірадіоприймача і забирається при вимкненні.
• Підключіть антенний кабель до радіоприймача. Повністю висунувшиантену, налаштуйте її на слабкий прийом передавача в діапазонісередніх хвиль (близько 1100 Kc/s або відповідно до вказівоквиробника радіоприймача), потім налаштуйте радіоприймач намаксимальну гучність за допомогою тримера антени, розташованого наантеневхід радіоприймача.
Право на зміну зберігається
Інструкції з обслуговування
Для догляду за антеною, будь ласка, очистіть телескоп відбруду:тому можна використовувати некислотне масло або консистентнемастило. Наприклад наша спеціальна автомобільна антенна мастилоAUTA 235, що поставляється в тюбиках, для видалення бруду, або нашаавтомобільна антенна серветка AUTA 135 як для очищення, так і длязмащення.
Після чищення не забудьте, нарешті, протерти телескоп насухо чистоютканиною, інакше бруд може збиратися разом із залишками жиру.
Ушкоджений телескоп антени HIT AUTA 5091/HIT AUTA 5091 SW можназамінити зовні.Запчастини на фото:362011 :4020037
"або наша автомобільна антенна серветка AUTA 135 як для очищення, так і для змащення.
Після чищення не забудьте, нарешті, протерти телескоп насухо чистоютканиною, інакше бруд може збиратися разом із залишками жиру.
& ...
