Всім привіт.
Спочатку по переходу на січень 5.1 хотів встановити рідні котушкизапалювання, але на смітнику в інтернеті, не знайшов інформації якце зробити правильно все використовували громіздкі колгоспнізв'язки з комутаторами, а мені їх у даному випадку знадобилося б4шт, не хотів я таке собі ставити... Тиждень тому знайшов сторінкуземляка, який ставив окремі котушки на ВАЗ замість МОЗ. Варіантрішення підходив.Все виявилося просто, ставимо ключі з січня 7.2 таїх паралелім, іскра все одно буде в 1-4 і 2-3 циліндрах одночасно, до речі ключі повинні тримати струм до 30А саме стільки можеімпульсно споживати котушка, а встановлені транзистори мають запасще в 30 А. Він це все помістив у корпус ебу і вивів силовий штекерна котушки, я ж так не захотів, та й раптом прошивку відкочувати начужому онлайні назад ставити модуль запалення не хочеться.

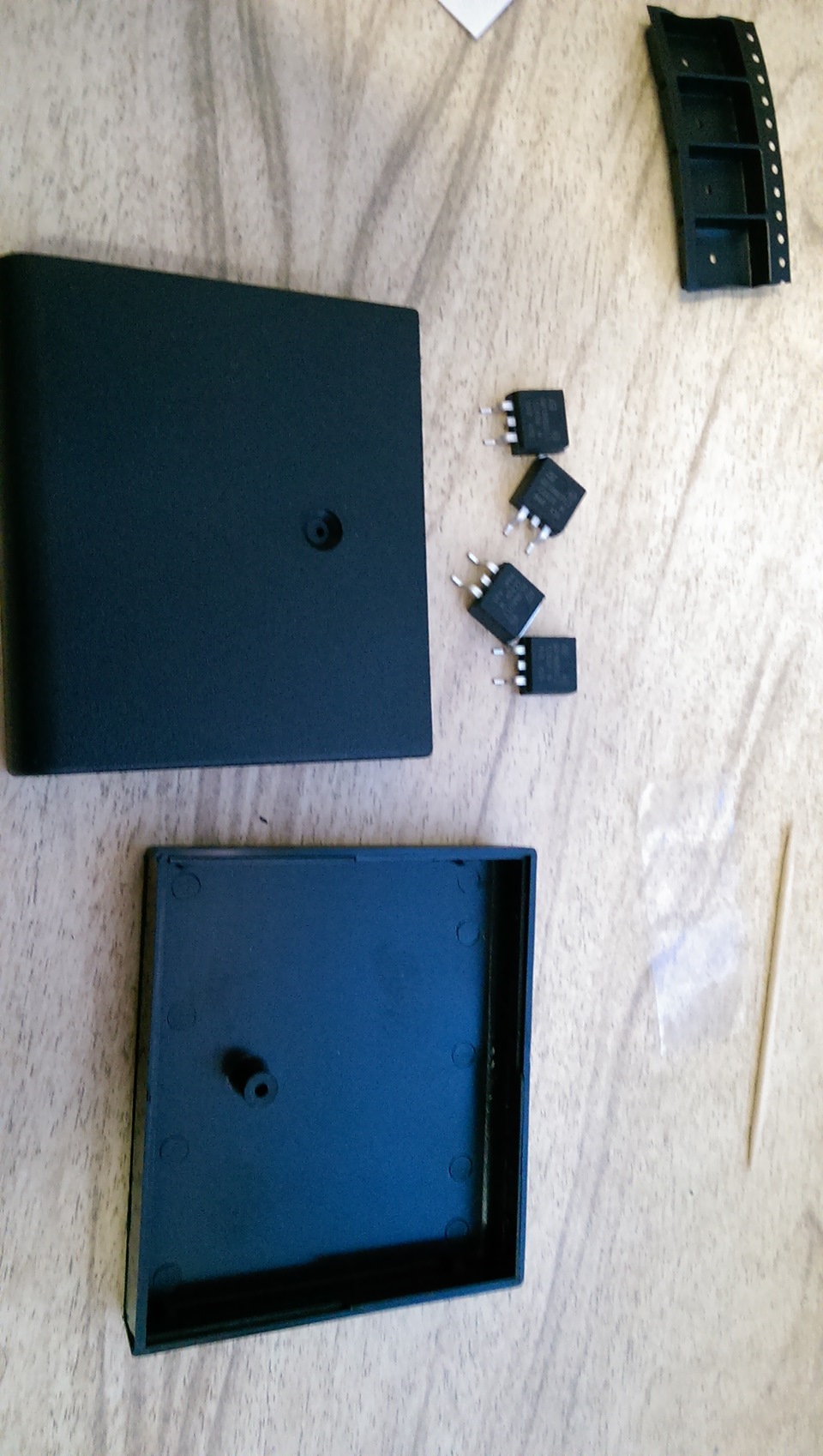

От ключі та корпус

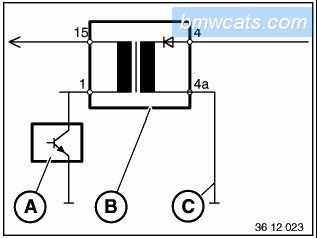

От ел. Схема котушки BMW. Вирішено було спаяти окремий блок зтранзисторами і помістити в корпус, щоб вода туди не потрапляла.Хотів все на роз'ємах зробити, щоб швидко повернути принеобхідності назад на МОЗ, але частину такого роз'єму на ринку незнайшов. Ну що ж доведеться різати і паяти проводку.

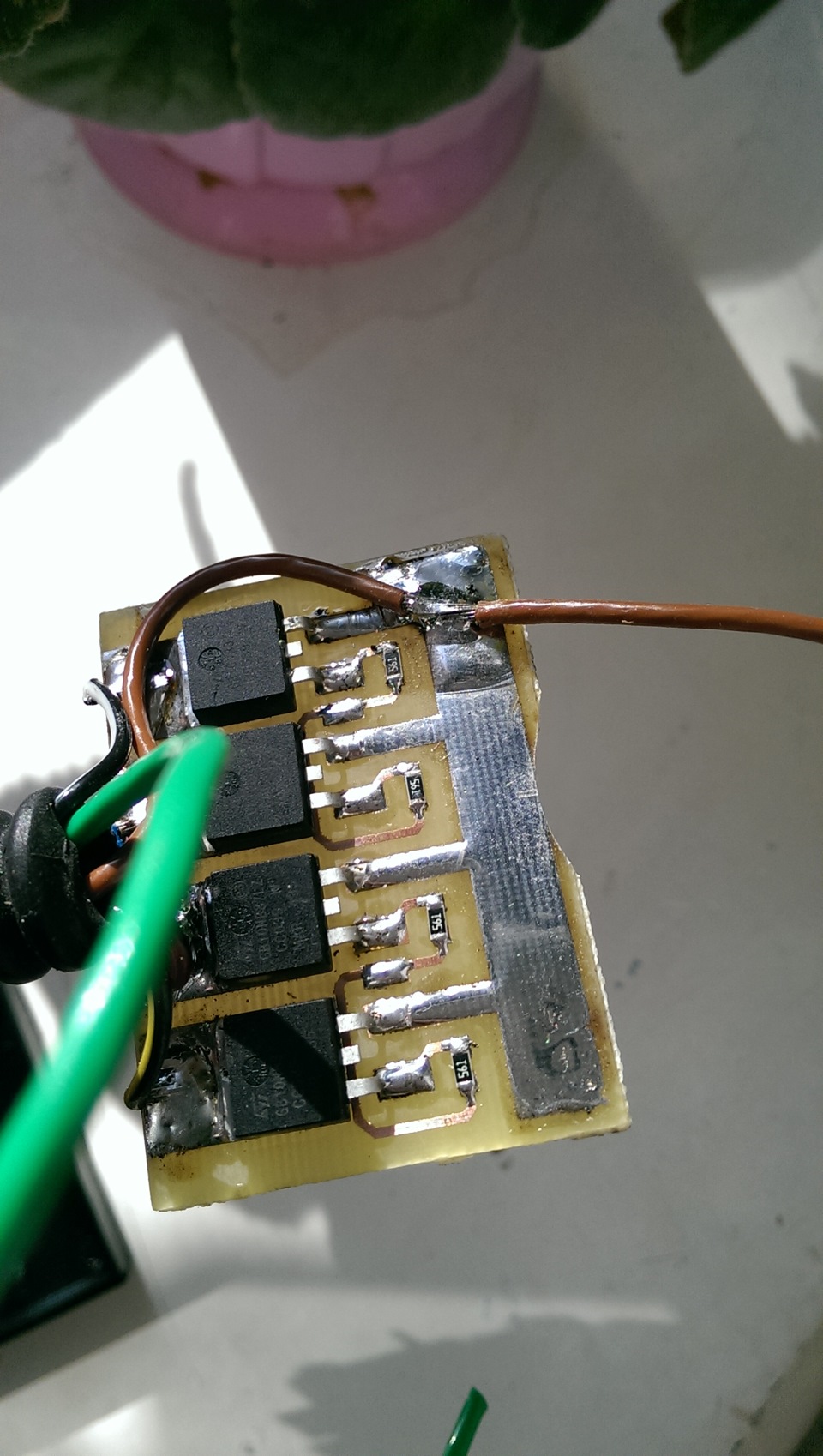

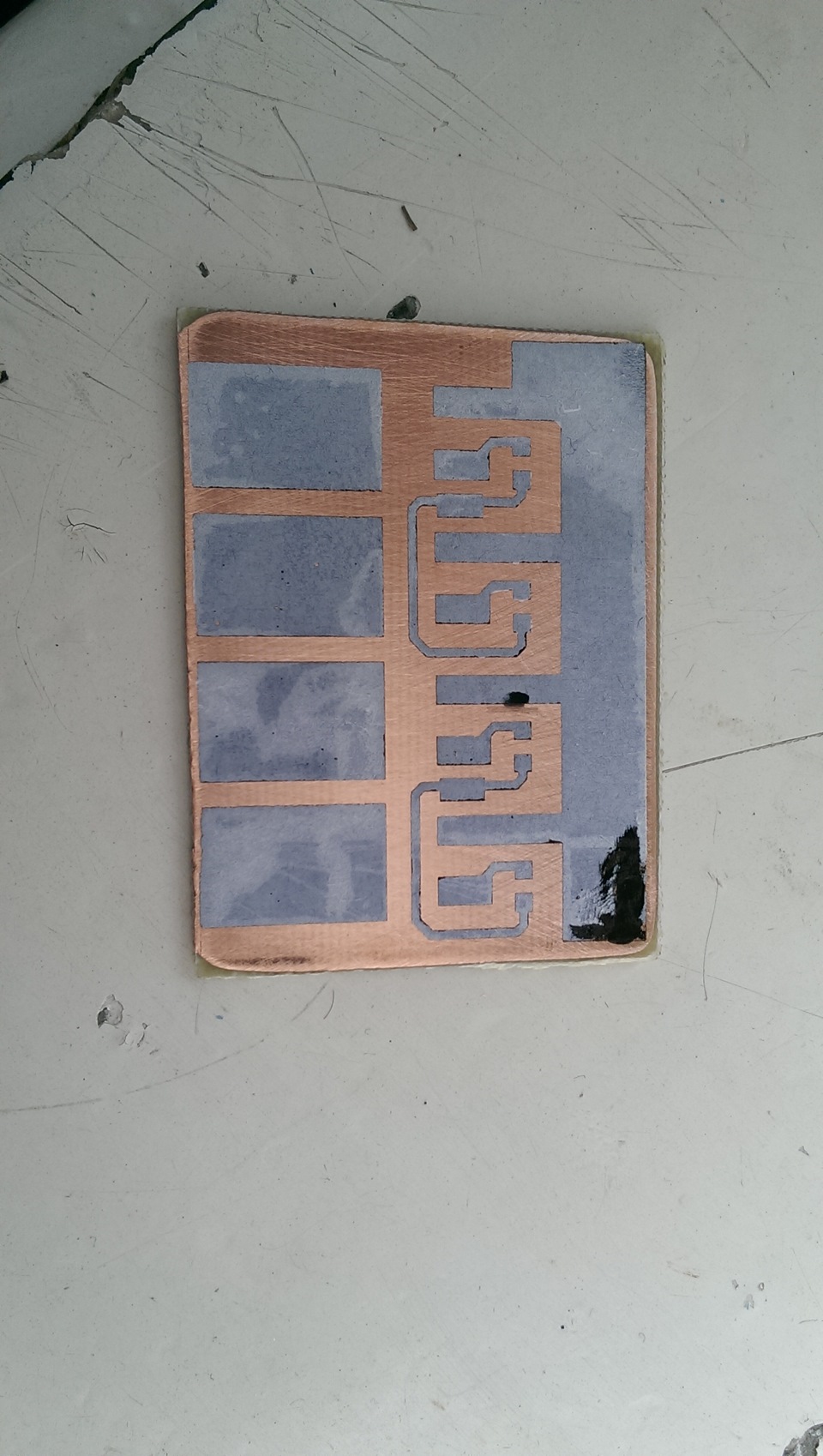

Підготував плату до травлення. Для захисту від короткого замиканняна виході сигналу запалення 1-4 і 2-3 циліндрів в ЕБУ стоятьрезистори 510 Ом, я ж ще додав 560 Ом до транзисторів на витраченійплаті. Ось так виглядає плата з припаяними проводами управліннязапалення. Коричневий провід це мінус, до нього ж притягуватимемотранзисторами і він іде на вторинну обмотку котушки. Зелений плюс, йде на первинну обмотку. Власне це 2 загальні дроти, 4 окремі накожну котушку це управляючі їх приєднуємо до Collector'утранзисторів і не забуваємо як паралелити 1-4 і 2-3, сигнальний зЕБУ припаюємо на Gate не забуваючи як паралелілі.

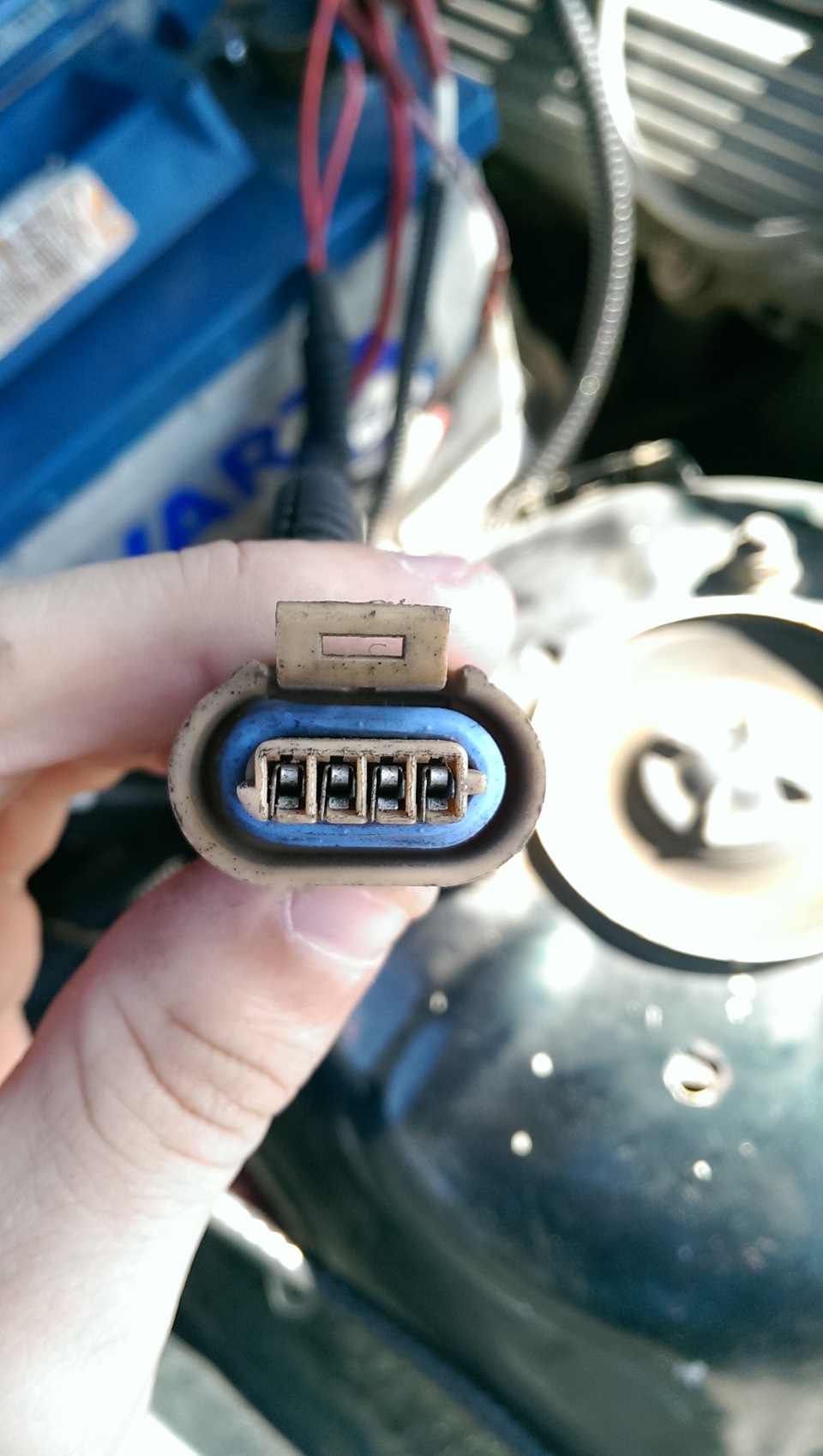

А ось підготовлена проводка з роз'ємами котушок, попередньокуплена коса котушок з М50 мотора стала в нагоді. Побуловстановлено на авто поспіхом, тому фото немає. Але є результат, авто завелося, все запрацювало, транзистори не гріються, але МОЗ япоки що не знімав, а проводи тримаю в багажнику на всякогопожежника.
Список деталей:< br/>
1. 4 резистора 560 Ом
2.4 Транзистори STGB10NB37LZ
3. Шматок одностороннього оліту (товщі для віддачі тепла відтранзисторів)
4. Корпус в який це все помістити.
Ось так ось, сподіваюся все буде стабільно працювати, якщо кому щоне зрозуміло пишіть коментарі, в личку або можу на замовленнявиготовити таку штучку :)
Всім бобра :)
