Всім привіт. Після встановлення іншого блоку запобіжників зпрапорцевими запобіжниками перестали працювати двірники. Цілий деньлазив в електросхемах і все-таки знайшов причину. А це у менестояло реле на двірники рідне від 2141 року. Так як блок від ВАЗ, то і реле потрібно було від ВАЗ.Встановив реле і знову непрацює.Знову давай читати схеми.На джгуті проводів Х-11 стоїтьперемичка між контактами 5 і 7. А на ел.Схемі від ВАЗ 2108, цеперемички немає, зняв перемичку, під'єднав фішку і чудо, вонизаробили. Кузов (масу).Поставив лампочку.Підключив, лампочкасвітить, а на панелі приладів не видно.Зняв приладку, розібрав іпобачив наступне.На просвіті скло стоїть чорного кольору і непросвічується.Вийняв це скло і замінив іншим. (вирізав з пластикусинього кольору).Пропаяв, зібрав, підключив і все стало видно.
Ну і трохи фото.

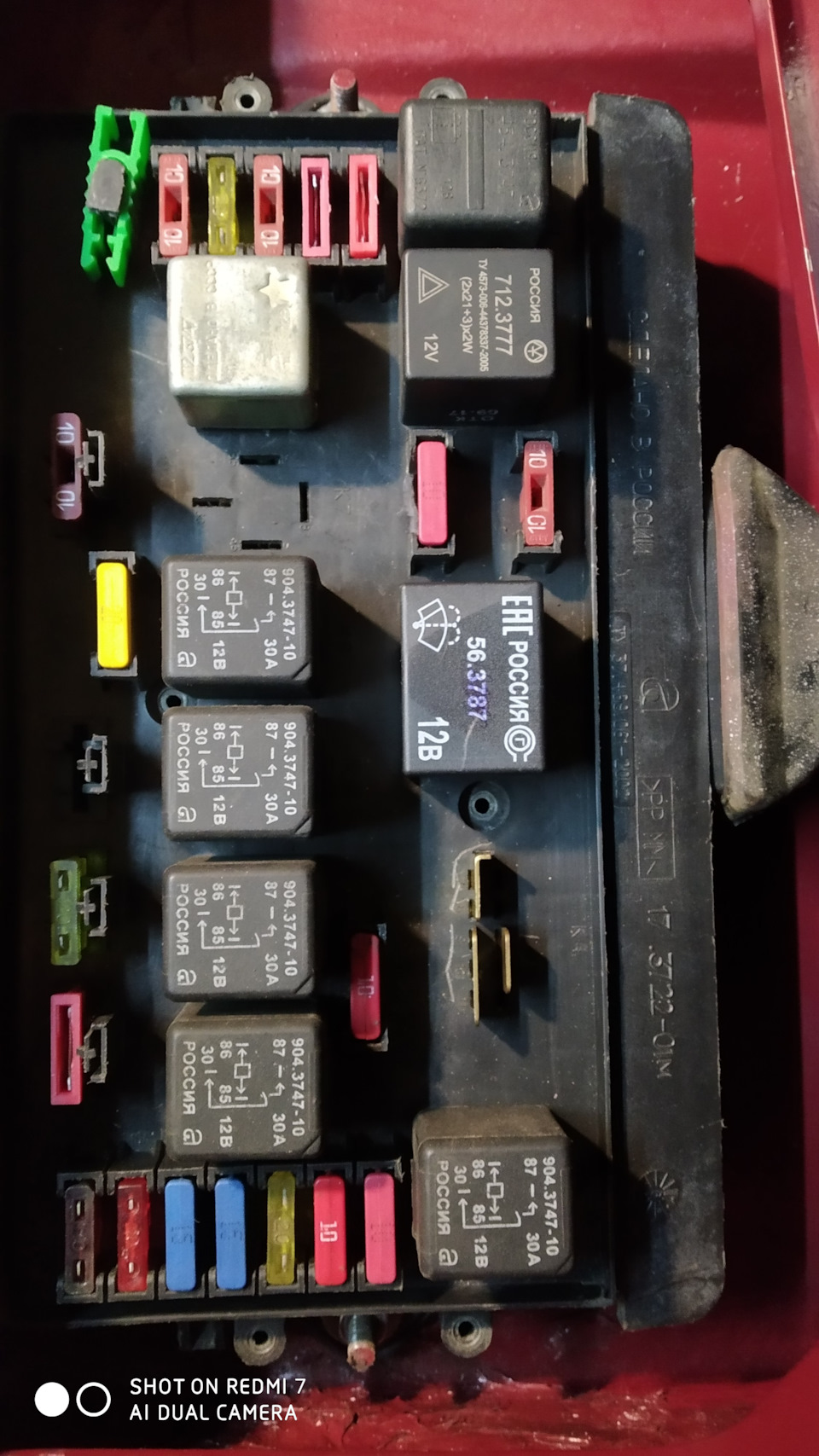

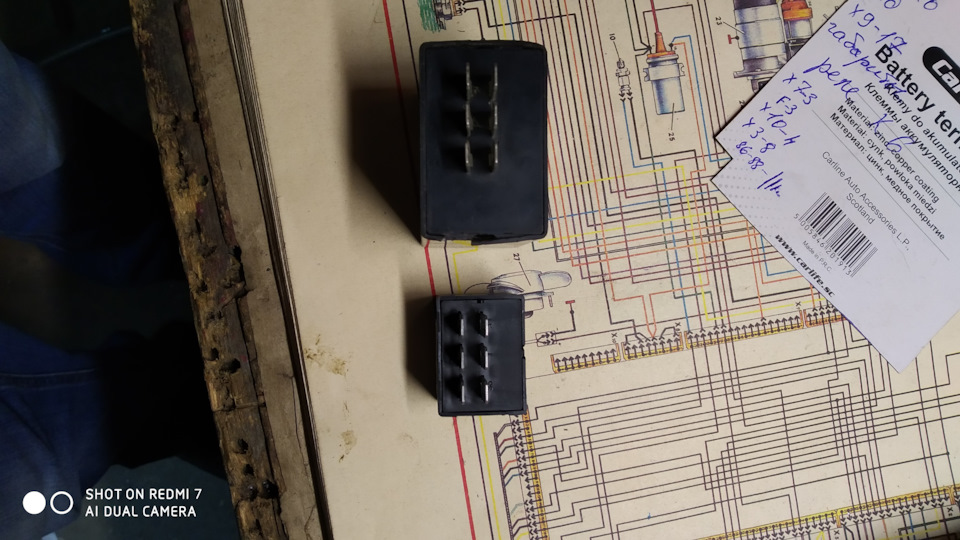

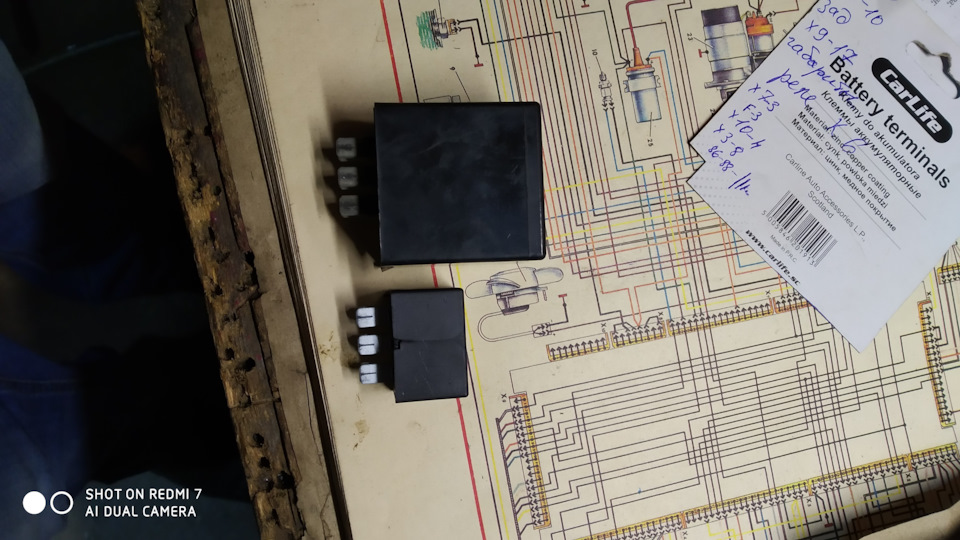

Велике реле Москвич 21412, мале від ВАЗ.

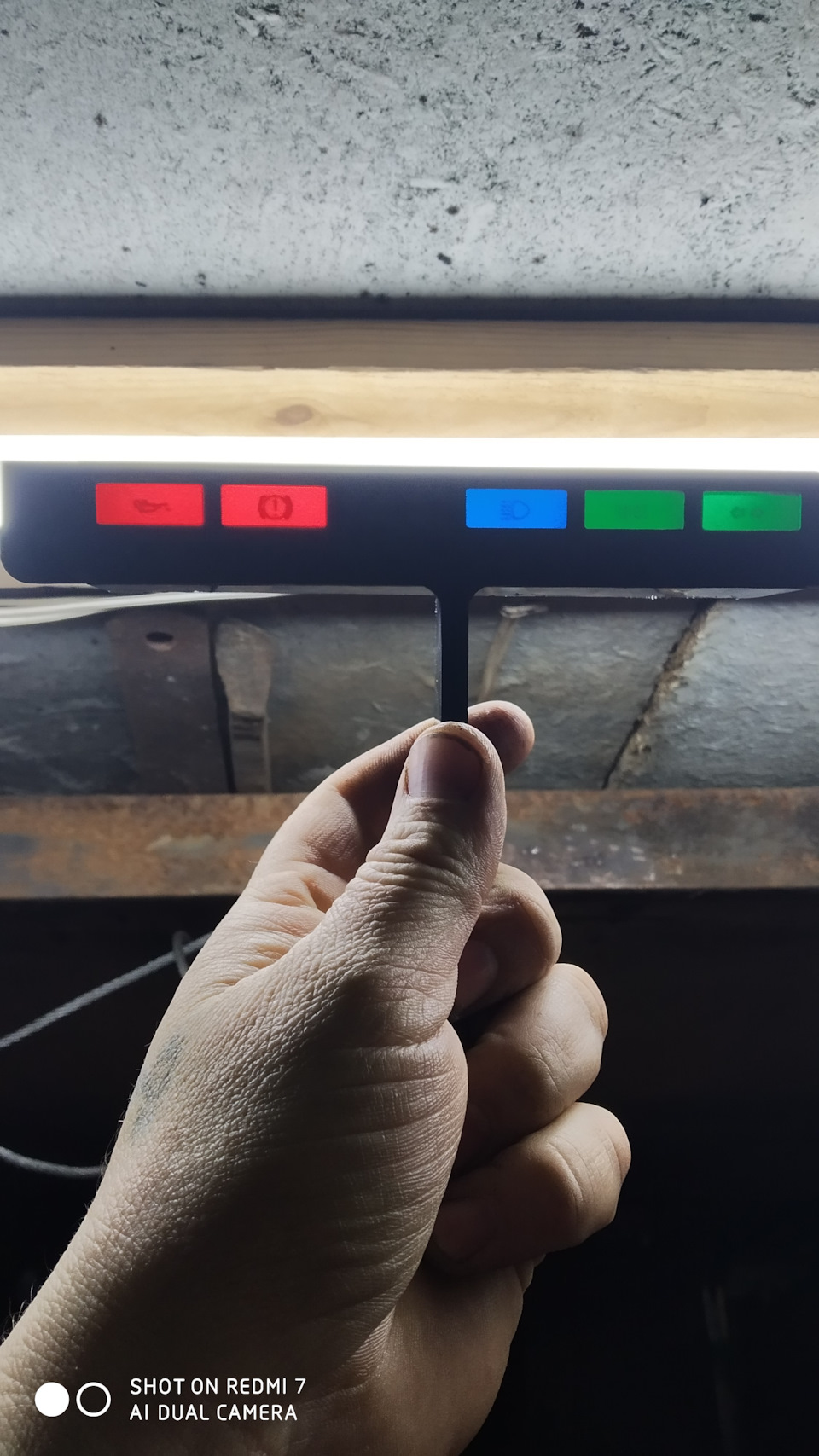

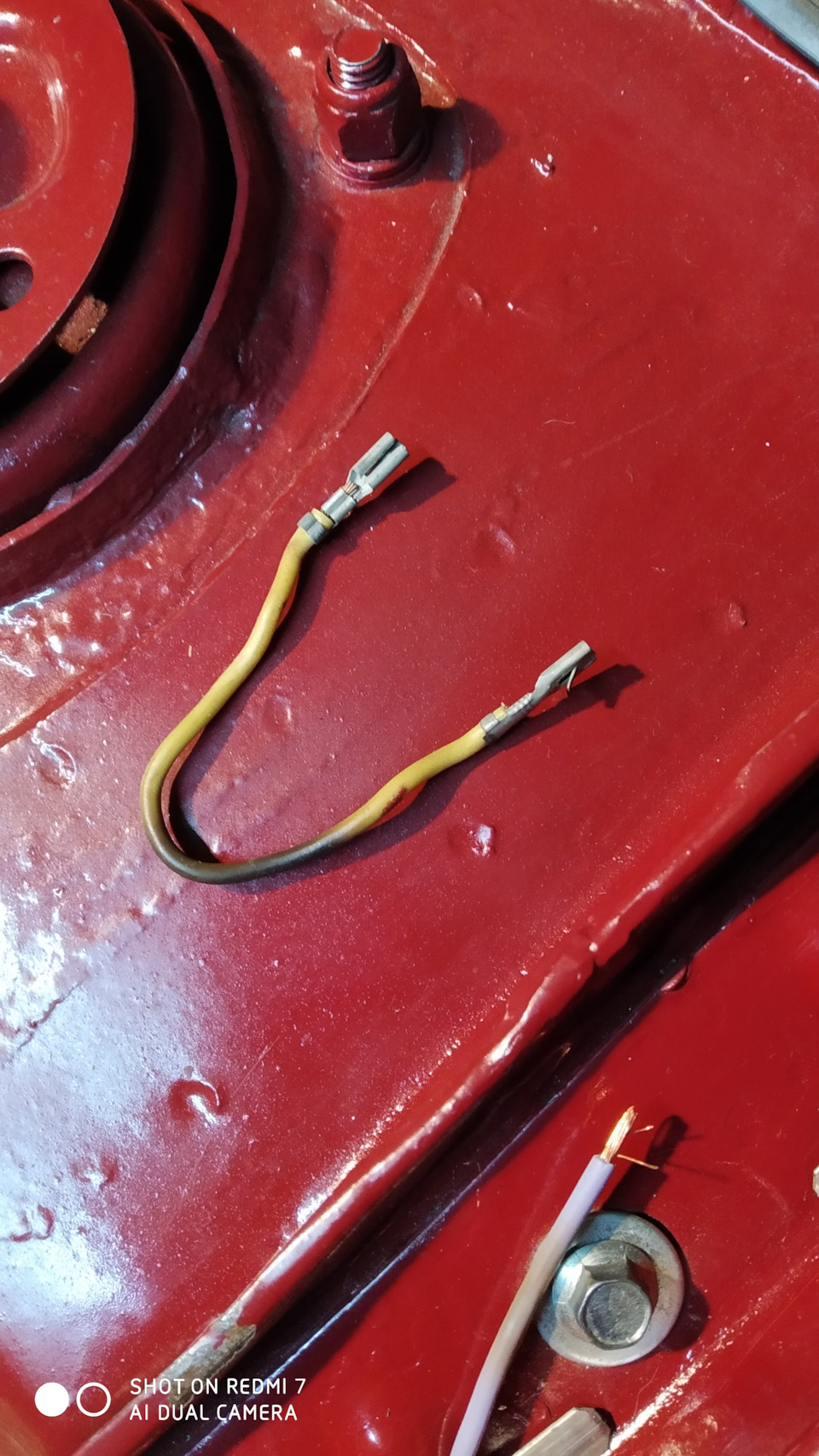

Реле на своєму місці. Ось ця перемичка. Скла на просвіт. Зліватретє це на лампочку відкриття дросельної заслінки. Зняв приладкуРозібрав Лампочка світить.
