Шлях грішника або світло SMD світлодіодів в кінці тунелю ... Частина перша: Слідами Самоката Ветерана)

Ще з дитинства боявся мікросхем, ще в п'ятому класі паяв простенькісхемки, плату на якій красувався транзистор я вважав верхом своєїмайстерності.
Вже забагато часу минуло з тих пацанських років, і ось захотілосямені створити щось таке. Пристрій керує двома каналами, в моємувипадку перший канал стрілки, другий канал - шкали приладовоїпанелі. Плавний розпал кожного каналу або звичайний обох відразу, регулювання яскравості, до речі яскравість можна налаштувати в двохрежимах:перший при включеному запалюванні і другий, при включеннігабаритів. Прилади, димер версія 4
і фінальний результат
А тепер по порядку.
Для досягнення позитивного результату налагоджувальна плата іпрограматор для AVR мікроконтролерів.
Перші експерименти з метою безпеки вирішив проводити на старомукомп'ютері)

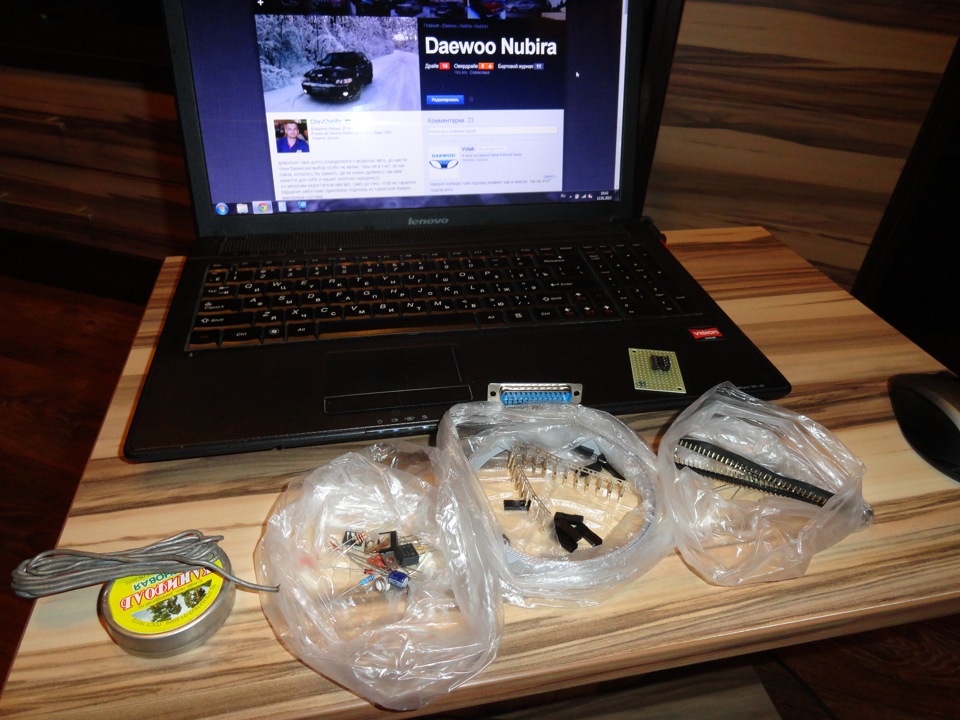

Деталями розжився на радіоринку. Все про все пішло хвилинп'ятнадцять.
Тільки більше часу пішло на пайку програматора.www.getchip.net/posts/del…ya-avr-mikrokontrollerov/

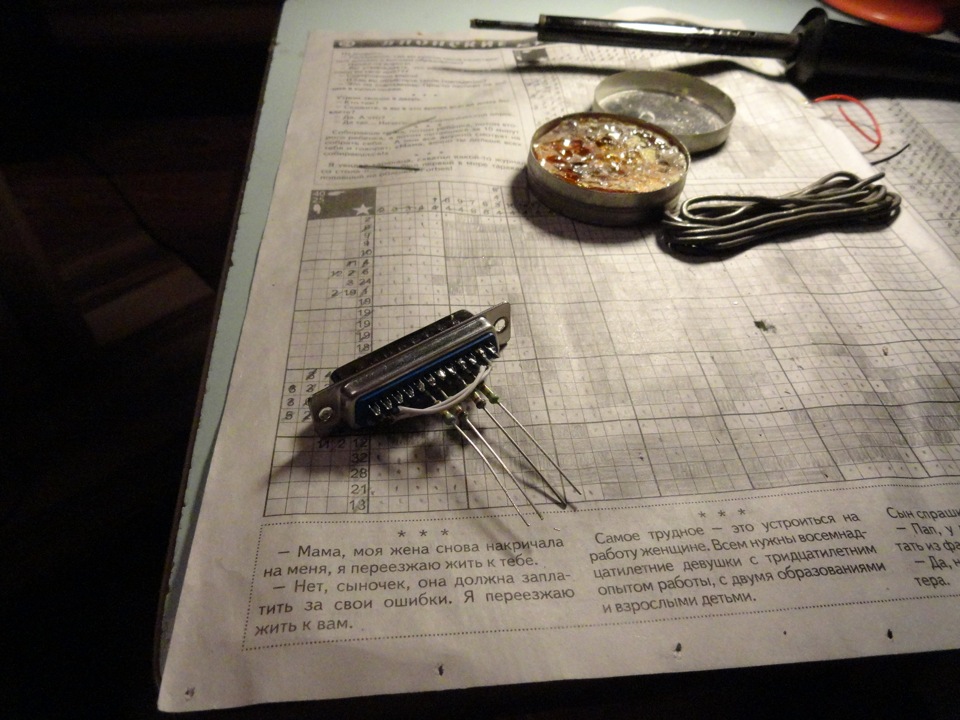

Мій перший LPT програматор

Все спаяв я негайно взявся підключати новоспечений девайс достарезного компа .
І тут мене підстерігала перша невдача(( програматор під'єднуєтьсячерез LPT порт, який виявився неробочим)((
Вивчивши літературу вирішив спаяти програматор який підключаєтьсячерез СОМ порт.

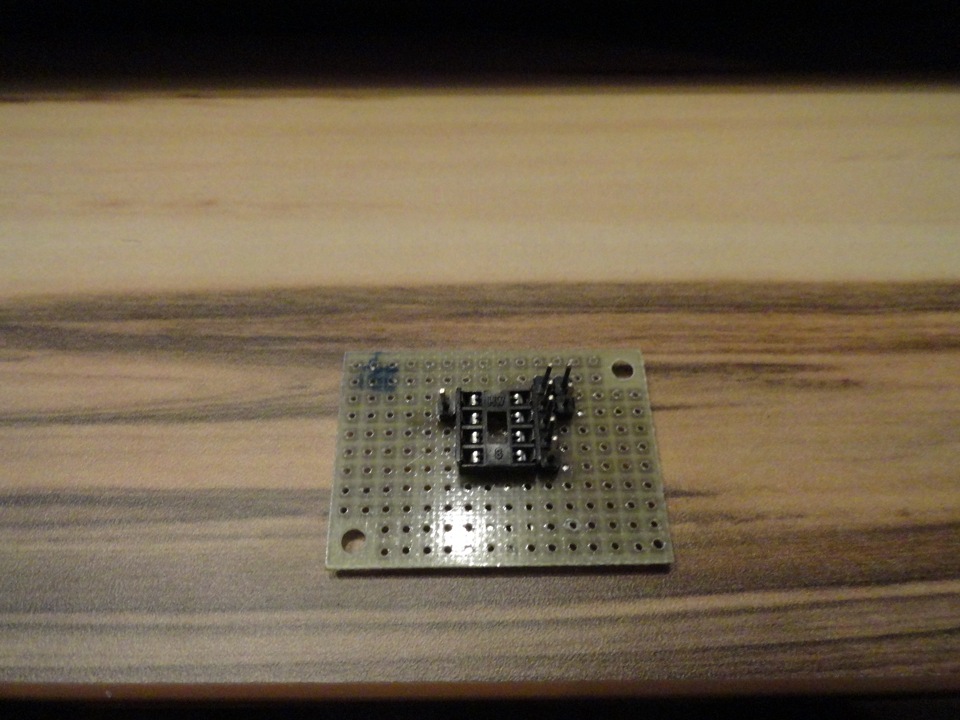

прикупивши нових деталей взявся за справу)

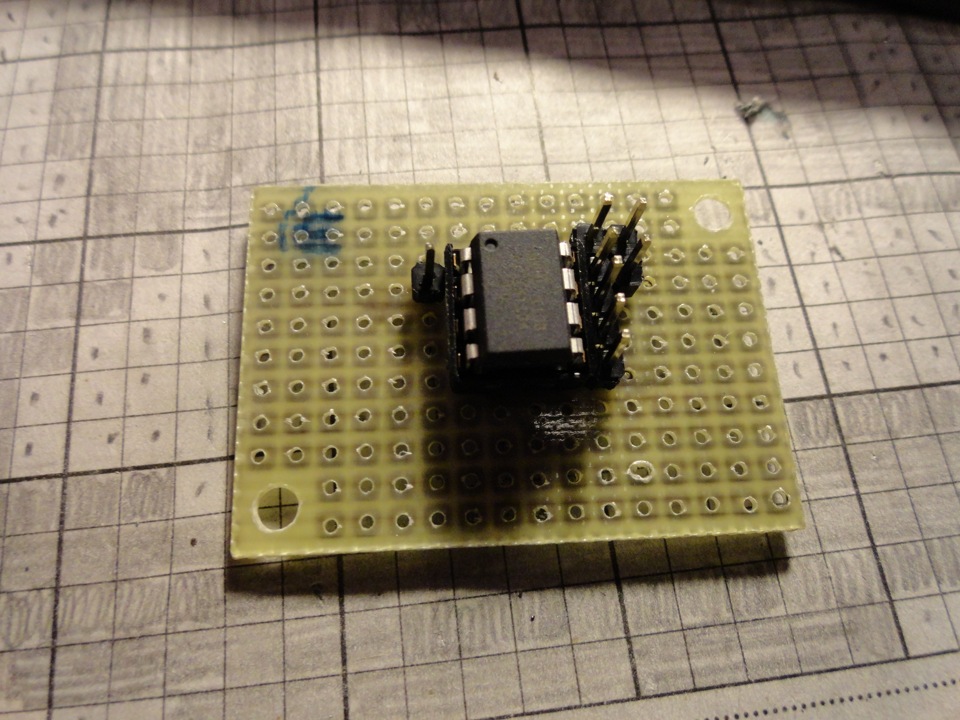

СОМ програматор
Прошити Мікроконтролер вдалося з першого разу, на щастя помилки невидавалися)
> Живлення, +5 в подавав від звичайної тонкої зарядкиnokia.Рухаюсь далі, тепер має сенс обзавестися деталями для самогопристрою)
Пропрацювавши схему розробив друковану плату, витравив іпропаяв.
Зібрав, підключив, результат мене не здивував:не працює(
Хочу попросити вибачення у Степана Палича за мій штурм протягомостанніх кількох днів.
Першу схему зібрав не правильно, не так впав мостфети, друзі, будьте пильні, дивіться розпинування деталей у даташитах абозапитайте у знаючих людей бо я через таку недбалість втратив паруднів точно (
Відпрацював у дружини лак для нігтів і взявся за справу)) Говорилавона мені підклади анекдоти, а я судячи з гороскопу наполіг насвоєму, овен. Хулі, кросворд так кросворд У результаті не робочаплата, спалені деталі і хрін його знає з чого починати (
Спробував перепаяти, але зрозумів що це марно, вирішив зробити всезаново .
Перевернув сторінку зошита зробив нову плату, відіслав на перевіркуСтепану Паличу.
Отримавши "добро" взявся за припасування у розмір схеми щододеталей.
малюнок доріжок
На моє щастя дід, у якого я зазвичай купував деталі радянськогозразка був закритий і в пошуках деталей я випадково натрапив набудку в якій звичайних опорів не знайшлося, зате в SMD резисторибули вдосталь))
Купил жало по тонше, додатково вирішив кінцеву частину зменшив удіаметрі, адже копошитися з такою дрібницею треба було))
Хоч і було тяжко починати спочатку результатом я задоволений, новаплата стала майже вдвічі меншою за попередню)))
Витруїв, облудив, взявся монтувати деталі)
Тепер це ВАЖЛИВО!
Не поспішайте впаювати МК, спочатку перевірте напругу між 4й і 8йніжками МК на платі.
Напруга має бути не нижче 4, 5в і не більше 5ти вольт, я неперевіряючи два контролери спалив (((
)
Якщо все в порядку впаюйте сміливо)))
підключаю і радію результату, був би в штанах, вони були б сповненірадості)))))
Кількаденна епопея досягла фіналу .
плата не така вже й велика, болти зверху всього лише мандавошки длякріплення профілю гіпсокартону
соплі зверху заберуться, як ніяк демо варіант
Для економії місця деякі деталі виніс на зворотний бік .До речі, підстроювальним опором регулюється плавність яскравостісвітлодіодів)
Правда по дурості доводилося ще випоювати пару деталей через некоректну роботу одного каналу, все виявилося просто, всього лишепотрібно було налаштувати канал.
<
Зараз пізно, дружина жене спати, фото відео викладу вдень)))
15.00 Р.М. Поринув у ополонку, підбадьорився, настав час відеозаписати)))
Виріб від творця тут https://megadriver.org…paha/journal/518932/#post

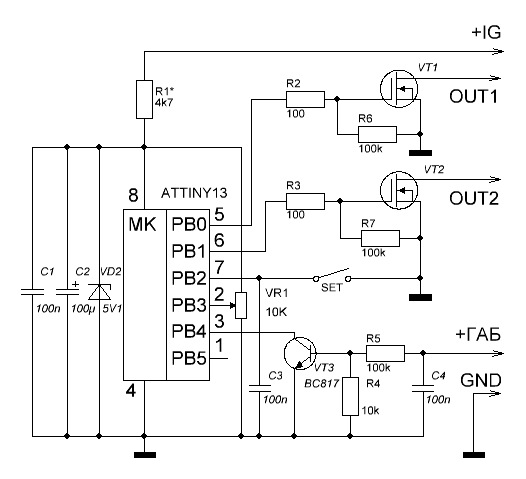

щоб довго не шукати додається прошивка, модель протеуса, фьюзи, схема:
