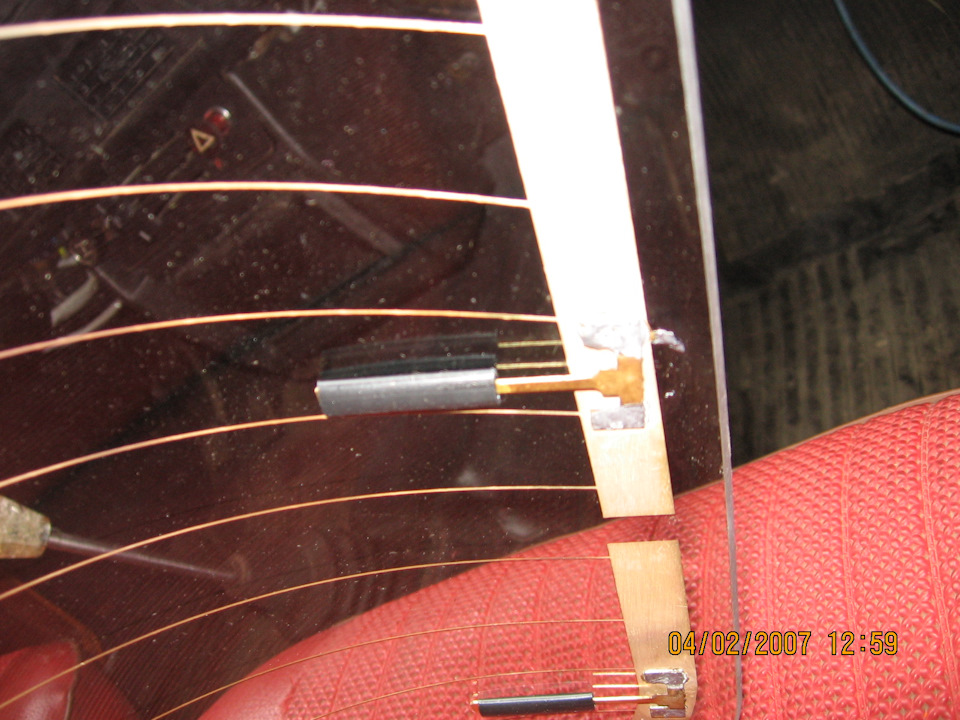

Є така справа. Лежить у гаражі заднє скло з обігрівом. Правильне, дворежимне:І проводка до нього теж лежить Потрібна консультація збоку власників 2140, на яких таке скло стояло спочатку, іззаводу:
1. Як штатно прокладено джгут проводів від вмикача обігріву дозаднього скла - по низу вздовж порога, вздовж заднього джгутапроводки (який йде на задні ліхтарі, ліхтар заднього ходу ...) абопо верху вздовж водостоку? 2. Як заведена маса заднього скла? 3. Якзаведена маса контрольної лампи і вмикача обігріву П316?
4. Як заведено харчування вмикача обігріву П316 — у загальномуджгуті чи окремим проводом від запобіжника?
Дуже хотілося б побачити знімки.

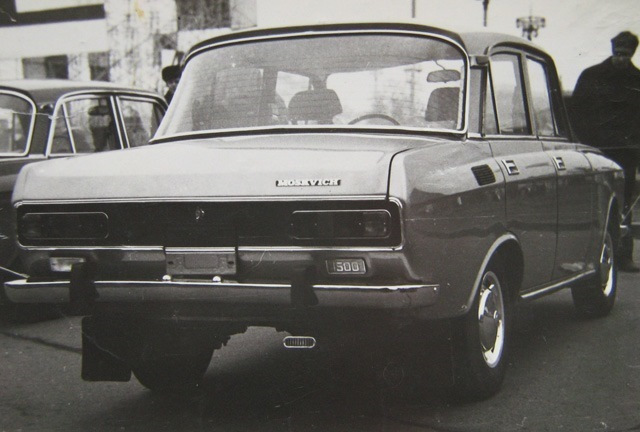

PS Фото передсерійного 2140 з обігрівом заднього скла — дляприкладу :))
Коментарі15
Фото джгута можете викласти?
) Ще влітку поклав на місце. Фото не зробив.
Дякую, вже не треба, вчора зняв з авто)!
1. Свій задній джгут проводки2. на шпильку стоянкового3. На кріплення панелі4. на схемі все видно
1. А як прокладений? 3. Верхнє, біля динаміка? 4. ?
1. Прокладений як і рідний джгут вздовж порога, хоча є думки що у ранніх 40 всередині порогу йшов.3. Центральна шпилька на яку панель кріпиться.4. Я не знаю як пояснити, джгут від штекера розходиться і йде до перемикача, від перемикача один проводок ...
Приєднуюсь до питання. Теж скло лежить...
За ідеєю напевно йде вздовж порога, в загальному джгуті, врятували через дах. Масу десь біля скла пошукати можна цілком.
Не загалом. На обігрів - окремий джгут. Пошукати можна, гвинт на масу не проблема. Але треба саме заводський вигляд.
Один провід в окремому джгуті виходить?
Два - червоний і помаранчевий - у пластиковій трубці.
Я подивився за схемою, плюс на вмикач йде з правого блоку запобіжників, звідти ж йде плюс і на прикурювач. Правда, незрозуміло, чи запобіжник витримає одночасне включення і того, і іншого.
Витримає. Тому він на 20 ампер. Схемуя сам малював - див. в бортжурналі. Тобто питання не в схемі підключення, а тільки в тому, де і як проходять джгути в заводській комплектації.
Взагалі-то, в книзі Автомобіль Москвич-2140 1985 видання чорним по білому написано, що там стоїть запобіжник на 10 А. Тому я задався таким питанням.
ось саме 85 рік тоді, якщо і був обігрів, то тільки однорежимний як на люксі
