Отже, минулої доби показали заперечення існування табло "рЕМНІ" збоку деяких несвідомих власників автомобіля "москвич-1500":))).
У відповідь на запитання, що на автомобілях такого ніколи небуло:
1. Повна схема електрообладнання (з фароочисниками, табло "рЕМНІ", датчиком переднього пасажира, обігрівом заднього скла, ліхтарямисвітла стоянки): https://megadriver.org Це не доказ, але читаєтьсянабагато легше, ніж наступні схеми.

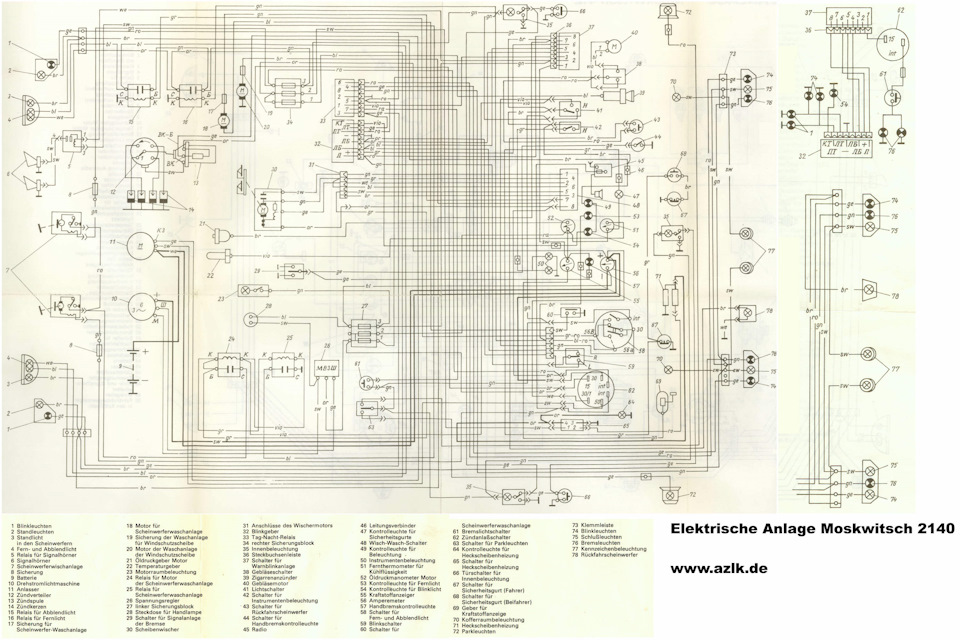

Німецька схема, 1976. Див. Поз. 47, 67, 68

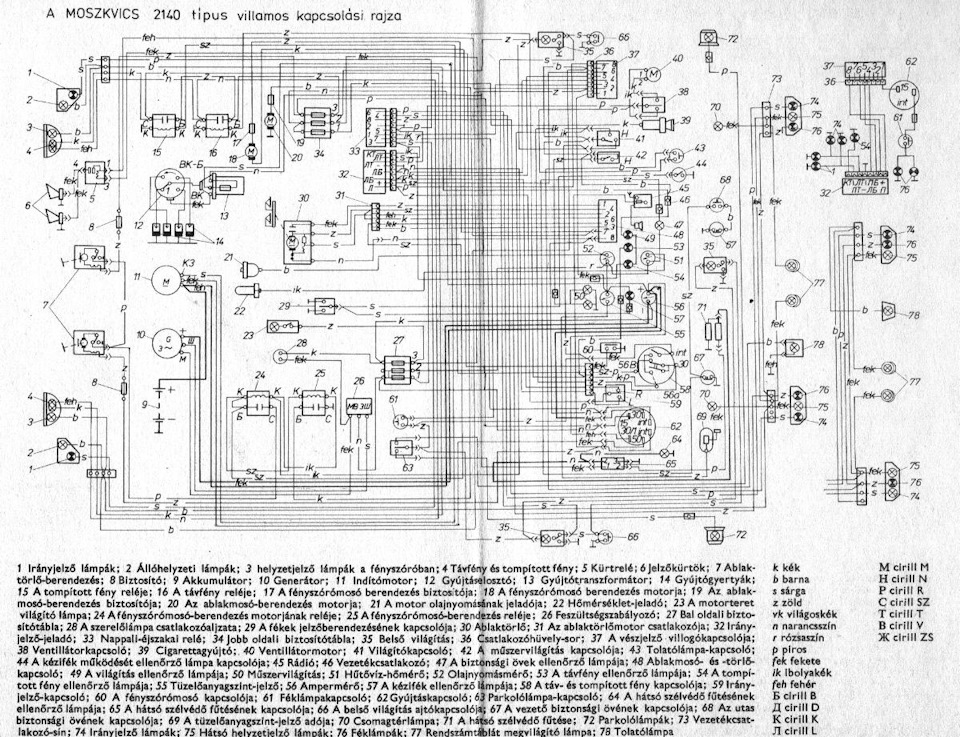

Угорська схема, 1976. Див. Поз. 47, 67, 68
Взагалі, в заводських інструкціях з експлуатації табло "рЕМНІ"протрималося аж до 1979 р. Для порівняння такий артефакт, як вмикачвентилятора обігрівача, розташований між повітроводами вентиляції, зник з інструкцій вже в 1977 р. Наші інструкції:

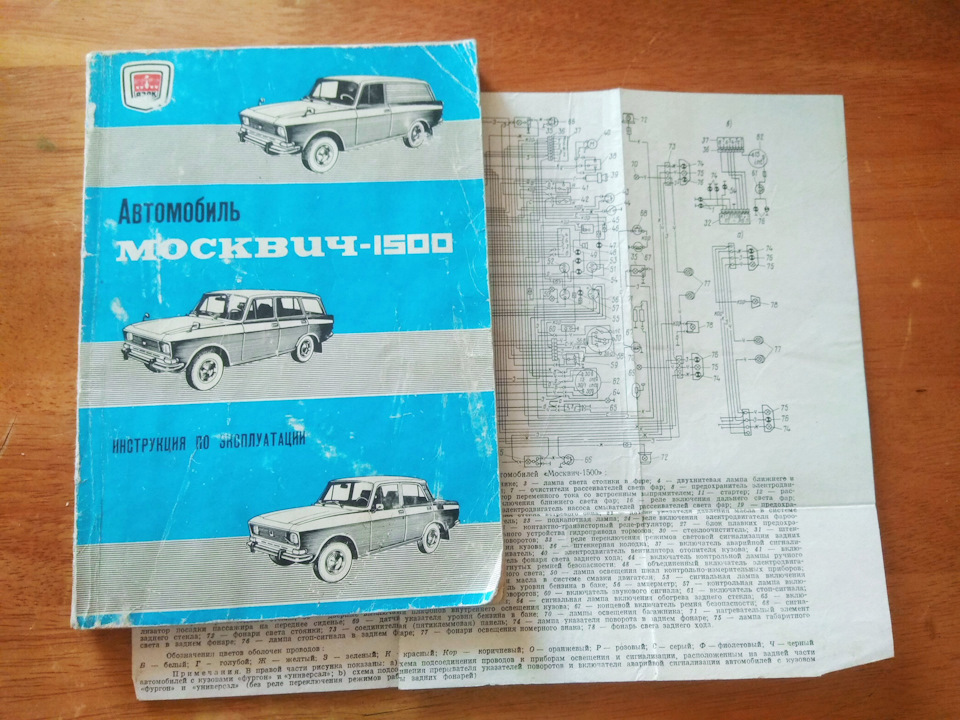

Автоекспорт, початок 1976 року. Див поз. 47, 67, 68

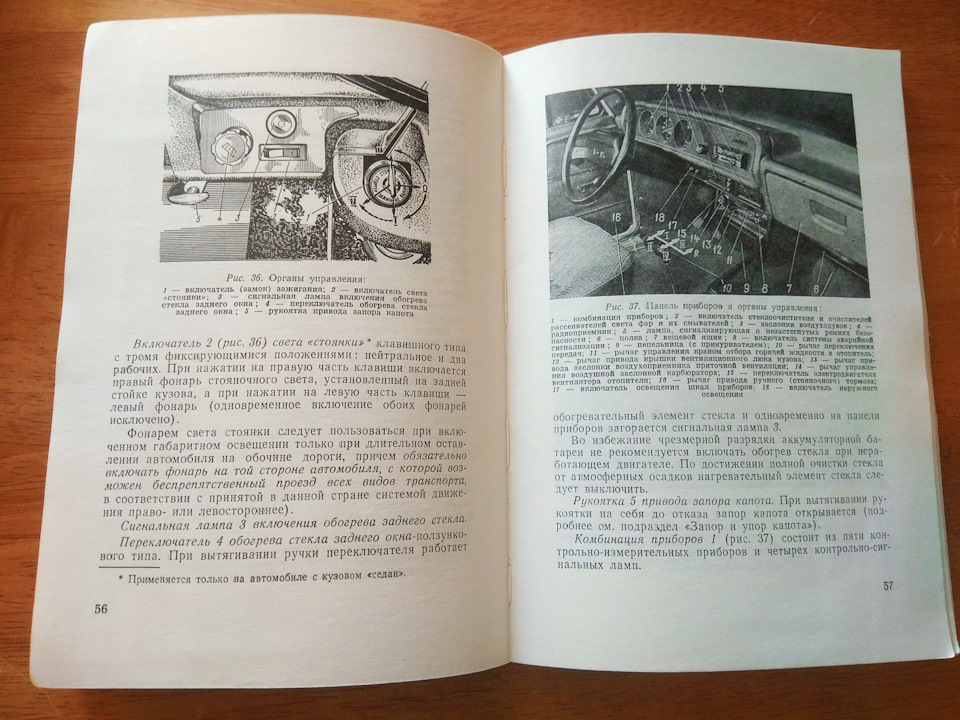

Вона ж, розворот з видом на табло РЕМНІ. Кількістьрідкісноземельних елементів прагне максимуму. Автоекспорт, середина1976 року. Див поз. 45, 65, 66
Вона ж, розворот з видом на табло РЕМНІ. Рідкоземельних елементівменше. Зокрема, в цьому виданні вмикач обігріву заднього скла вжена звичному місці, так само як і вмикач вентилятора обігрівача.Полиця під ящиком рукавички ще є. На шкалу спідометра ще не завданосекторної розмітки I, II, III. Видання для внутрішнього ринку. Видпростіше, папір дешевше. Перше видання, 1976 рік. Вона ж. Див поз.45, 65, 66
Вона ж, розворот з видом на табло РЕМНІ. Усі картинки ідентичніавтоекспортівському виданню середини 1976 року. І навіть ще єфотознімками.
Друге видання, 1977 рік.
Вона ж, розворот з видом на табло РЕМНІ. Фотографії — длякапіталізму, що загниває. А для нас – чорно-білі малюнки. Ось! Традиційне розміщення органів управління. Навіть утрималася намісці полку під ящиком для рукавичок.
Третє, четверте, п'яте видання, 1978-1979-1980 роки. Все, як увиданні 1977 року Шосте, шосте, сьоме видання, 1981-1981-1982 роки.Табло більше немає. Більше немає.
3. Табло "рЕМНІ" присутнє і в каталогах деталей видання 1970-хрр.
Наприклад, у ранньому п'ятимовному каталозі 1976 року:
табло "рЕМНІ" присутній поряд з вмикачем вентилятора обігрівача, розташованим між повітроводами вентиляції:
Навіть у звичайному "неекспортному" каталозі видання 1979 року, де вже зникли "всі рідкісні елементи":
<
табло "рЕМНІ" збереглося.
4. Ну, і, зрештою, ремені з датчиками:https://megadriver.org/p48945-remeni-bezpeki-rb5a-z-datcikami-nepristebnutix-remeniv
5. Для особливо затятих:існування табло "рЕМНІ" підтверджує ЄгорКарпунін, Moskvichmoy.






Коментарі19
Я так і не зміг зрозуміти ці схеми, чому водійський вимикач продубльований на схему (67) і на замикання або розмикання вони працюють, як реалізовано що якщо один пристебнутий а інший ні - горить
Ох, те саме легендарне табло ... Свого часу теж хотів собі таку штуку для антуражу, але не зрослося.
Про склянку з написом Ремні можу сказати наступне, ймовірно- знову і вкотре повторюся вона була виконана в Цеху Пластмас АЗЛК у вигляді шматочка полістиролу прозорого червоного кольору з об'ємними літерами, що виступають з боку внутрішньої поверхні к...
Про виготовлення табло буде окрема розповідь. В якості затравки скажу, що на те, щоб отримати результат, пішов кілька плафонів задніх ліхтарів )))
Уявляю собі трудомісткість. Так, колір, до речі, збігається.
Ах так, про букви. Звичайно, на скельці табло букви об'ємні.
Правильно.
скляшка піде в маси?
Звичайно.
відмінно давно мрію отримати таку, бачив у каталозі, а тут така справа))
Ви ще плануєте зробити розповідь про виготовлення табло ремені?)) хотілося б почитати як зробити репліку))
Скоро буде.
Отже, минулу добу показали заперечення існування табло РЕМНІ з боку деяких несвідомих власників автомобіля Москвич-1500 (с)І де? ) Де ж у минулому записі натяки на те, що деякі власники заперечують існування даного табло Щось сліпий напевно. Були тіл...
Давай по у.1. У минулому запису натяків немає. А я і не стверджував, що вони там. Вони в інших місцях. Кожен несвідомий власник знає, де він заперечував існування цих деталей ))) Прим. Ти ж до них не ставишся.2. Про влаштування замків — буде окремий ...
Всі питання знято. Дякую за розгорнуту відповідь.
То, що там… )))
Ну кнопка печі то взята від копійки, вставити можна дуже просто) Сам прикидав як можна зробити.
А малюнок?
Ну малюнок зробити теж можна за бажання. У мене колись були думки закласти торпеду під той правильний варіант але поки якось передумав)
