Ремонт насоса ГУР частина 2 складання

Міняю місцями:
— обійму

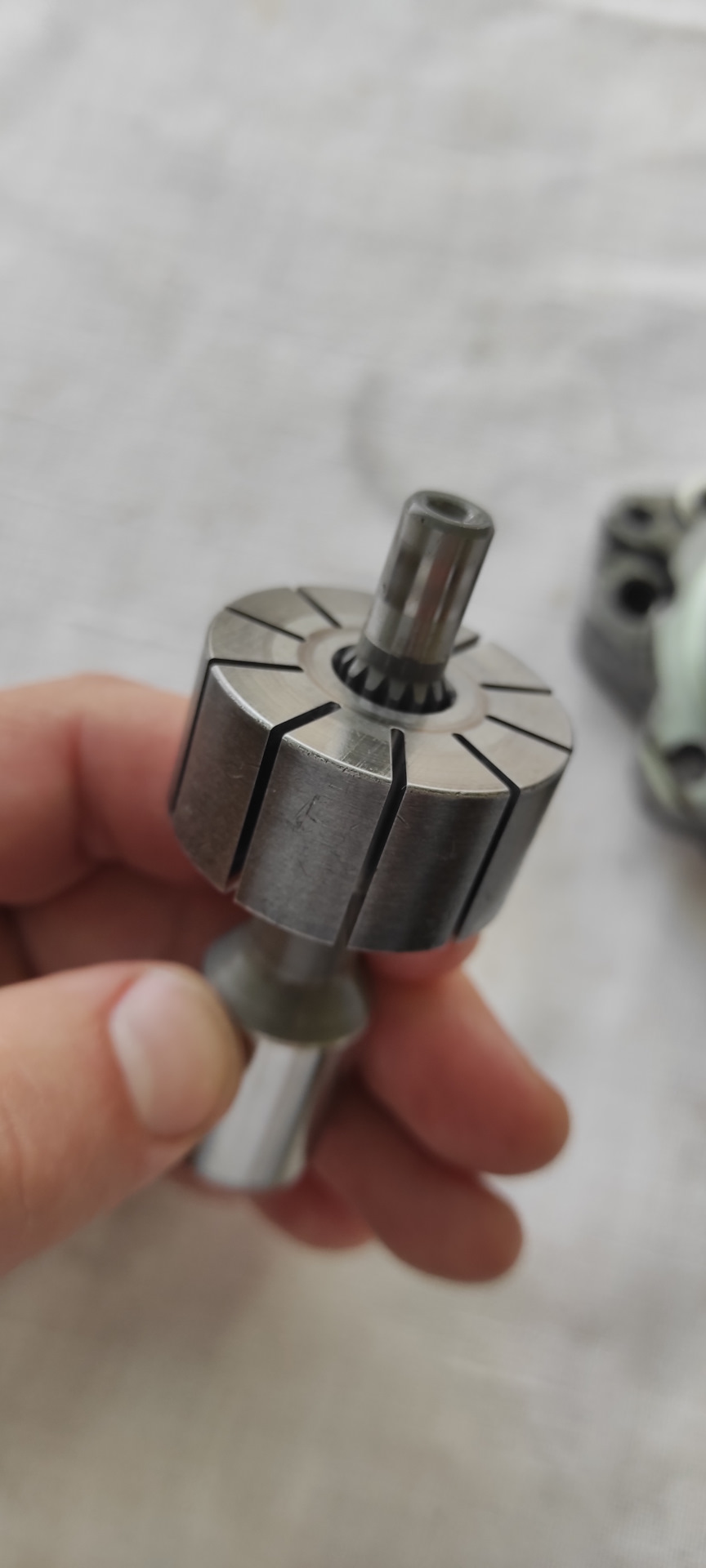

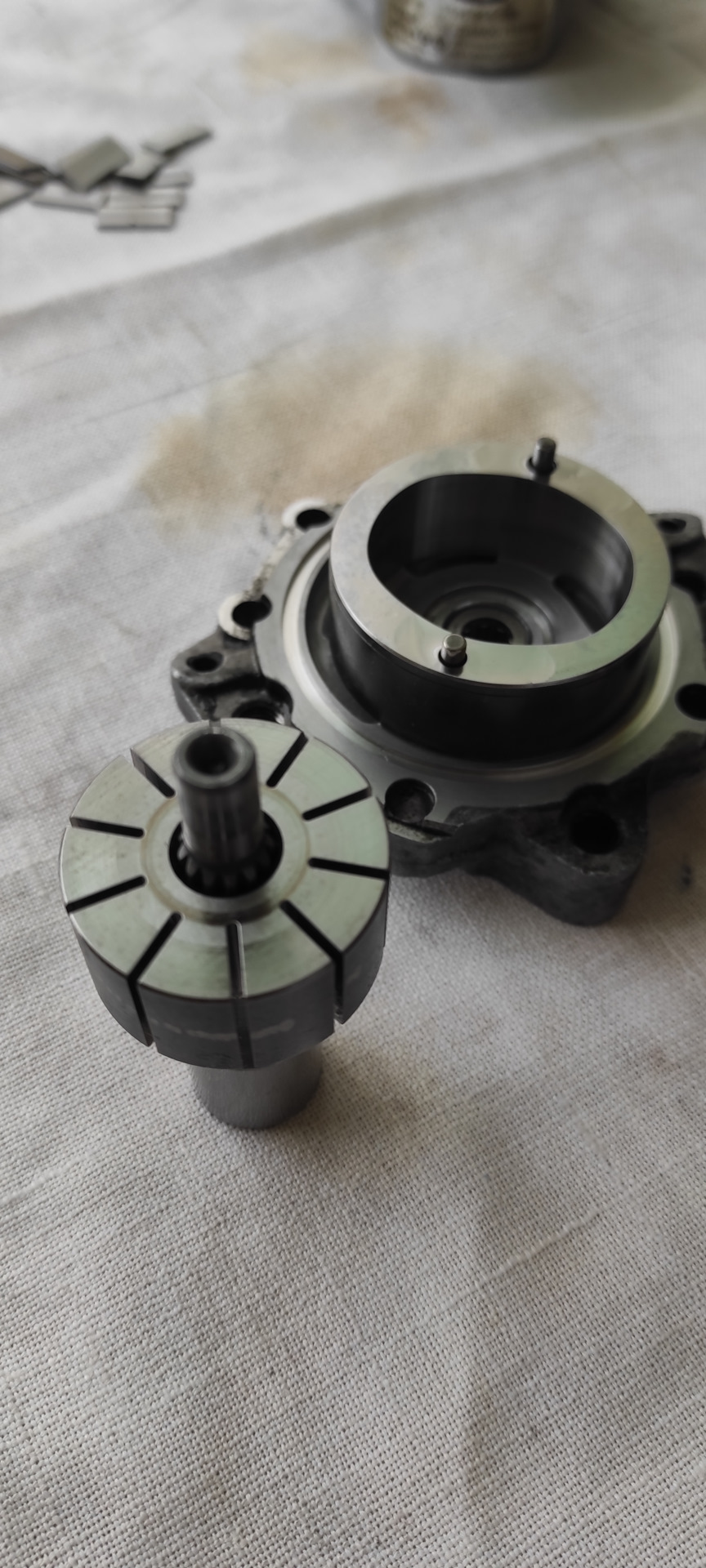

— крильчатку
— всі пелюстки
— нижню привалочну поверхню Не плутати із задньою кришкою.

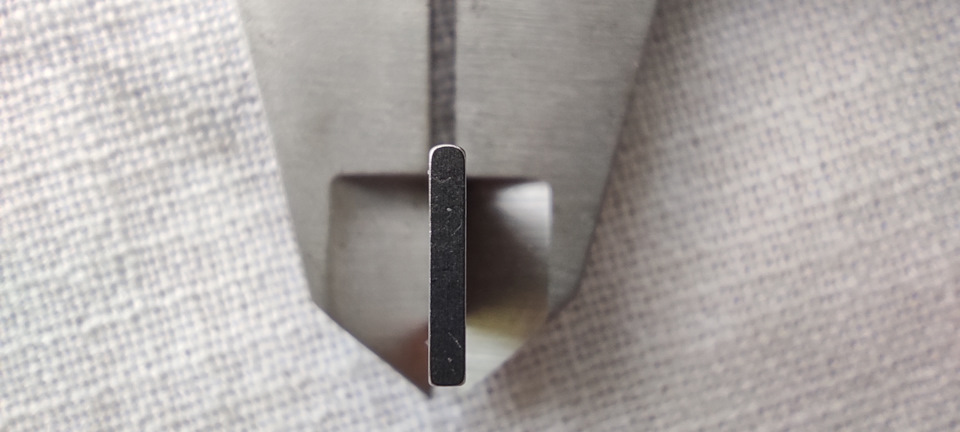

І збираю контур рейки. Увага, що робоча кромка пелюсток злегказакруглена. Зверніть увагу, що вирізи на які вказую, повинні бутиспрямовані на дзеркальний отвір у корпусі насоса, інакшеперекриється на половину канал.
> Дзеркальний отвір у корпусі
Переходжу до контуру вентилятора.Тут як і очікувалося все добре, нізадир, ні рисок і т. Д. Так як навантаження практично немає.> 15
16
17
Встановлюємо напрямки
19
Встановлюємо верхню кришку
цікава конструкція, весь пиріг контуру підпружинений клапаном зоднією пружиною знизу ЗБОКУ, що при складанні викликає йогоперекіс
> 22
23
Вісь контуру, фіксується стопорним кільцем, відразу ж накрильчатці.Ось стоїть на підшипнику ковзання з подачею масла, а збоку шківа стоїть сальник
Збираю весь
26
27<
28
