Починаємо потроху пиляти донора=)
1) Диски,
2) Чохол керма,
3) Радіоантена, правда під час демонтажу та перевірки вонавиявилася не робочою. >
Зв'язавшись з EnigmaticHeart який все докладно розписав, якийпроводок куди потрібно, за що йому ВЕЛИЧЕЗНЕ людське спасибі!
З його дозволу я процитую його слова:

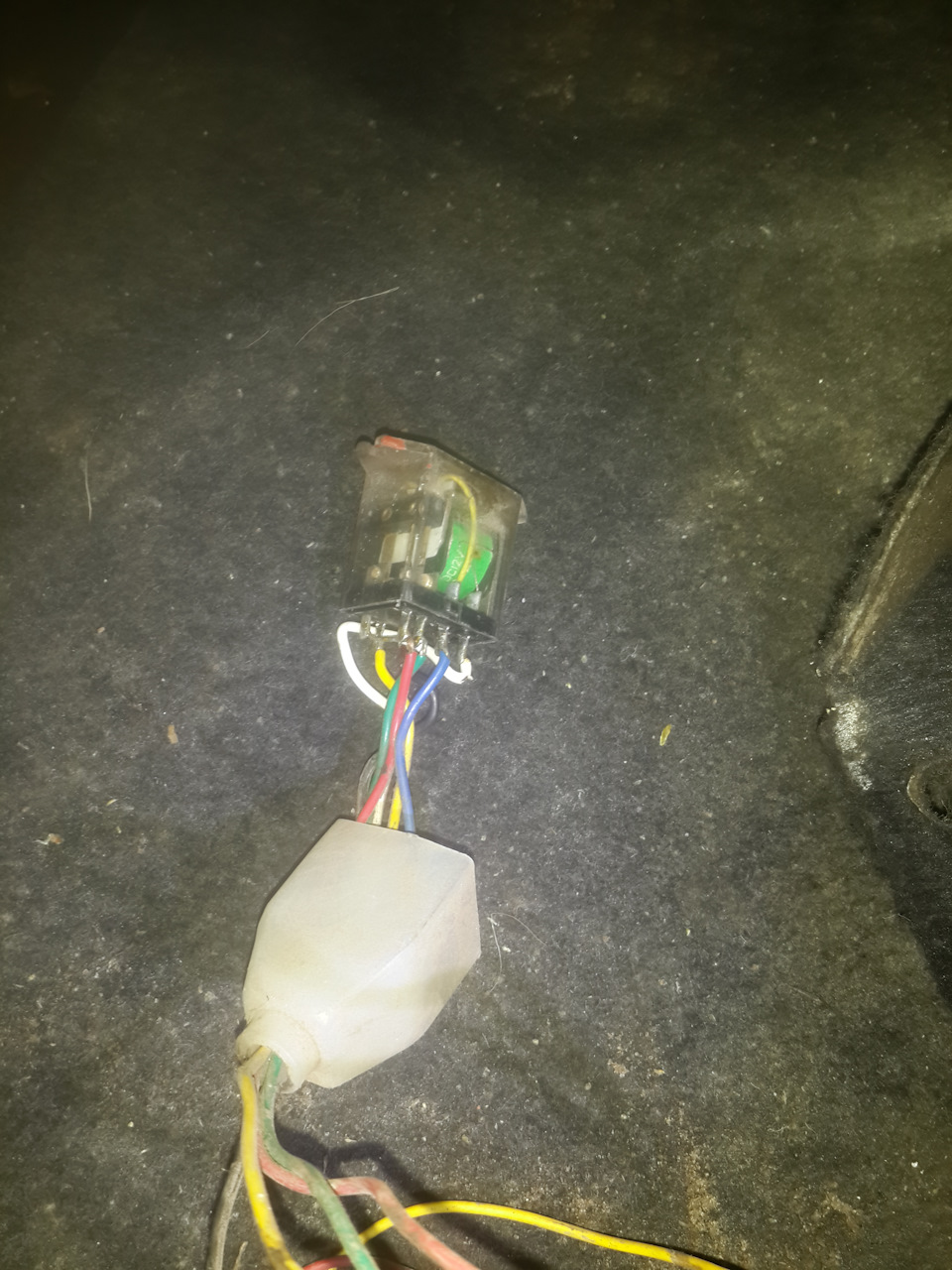

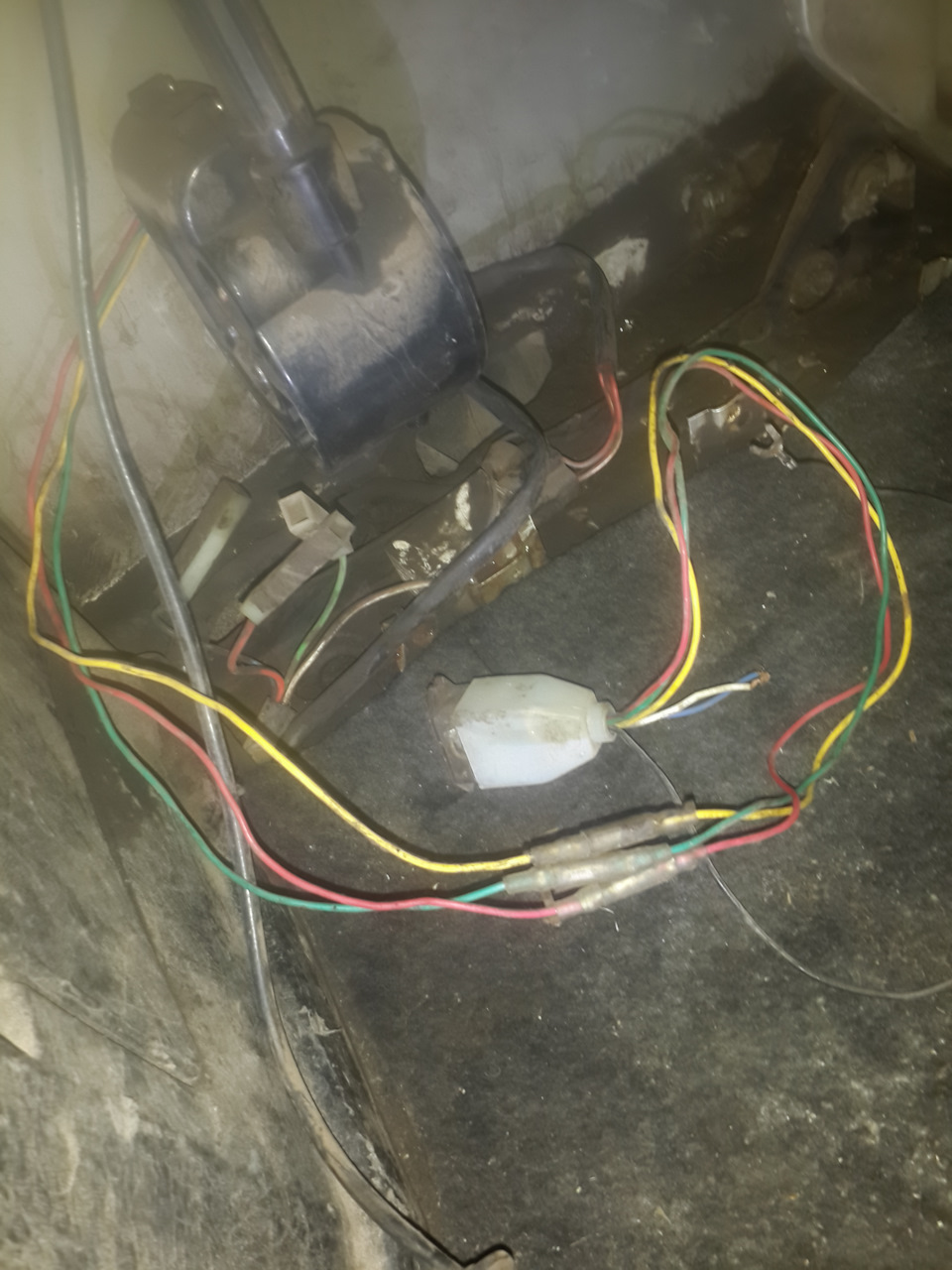

Там йдуть 2 проводи :синій і білий — це плюси, один з них змінний, що працює від включеного радіо (магнітоли)., Але вони без кінця із'єднують плату управління телескопічною щоглою антени.Іх простоупаковати і покласти в гофру. :магнітола вкл - антена поїхала, магнітола вкл - антена ховається Такої можливості не було, томупішли іншим шляхом.Вирішили перевірити безпосередньо від АКБ, як іказав EnigmaticHeart. :на білий плюс подаємо, а синім торкаємосябілого Антена виїжджає, коли від'єднуємо синій від білого, заїжджає. При цьому подаємо масу на чорний провід. Звонок Sergiottoі ми її вже колупаємо в затишному гаражі суботнім вечором. Виконаливищеописані операції і нічого не допомогло. Далі розібрали корпус іпобачили там зламану напрямну півмісяць, яка стримує гнучкийелемент (дроту), за допомогою якої і відбувається "виїзд" і "заїзд"антени. Дана напрямна була проклеєна 2-х компонентним клеєм, ізібрана.
ПОПЕРЕДЖЕННЯ 1: Обережно працюйте з подачею напруги, оскільки постійна робота електромоторчика, може спричинити обривкінця гнучкого елемента в кінці антени і вона вийде з ладу.Слідкуйте за станом антени в щоглі. Обережно потрібно працювати зтрьома контактами, що подають напругу, які відповідають за напрямобертання приводної. Зірочки.

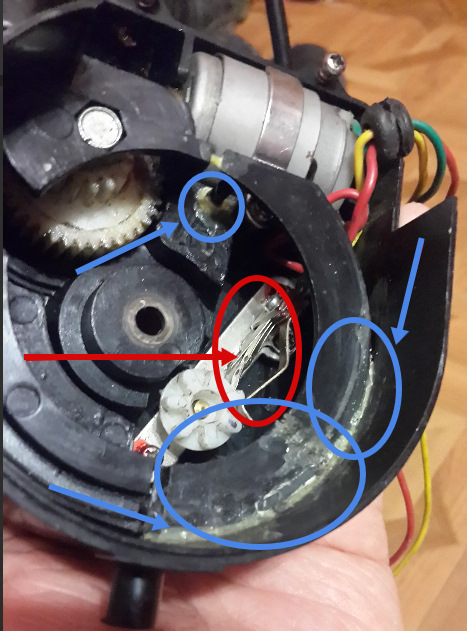

На картинці відзначені синьою стрілкою та овалами направляюча якаприклеєна, а червоною 3 контактна перемичка, про яку я говоривщойно.

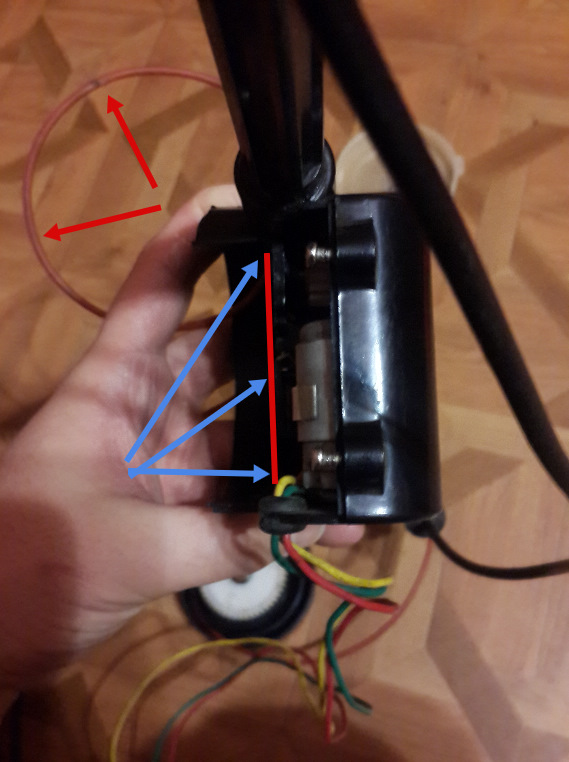

На цієї фото видно сам гнучкий елемент (червоний) і виділивчервоною лінією як повинен бути приклеєний півмісяць напрямна, щобз-під неї не вискакував гнучкий елемент при змотуванні і незаплутався там усередині.
<
Ну і власне відео роботи антени:
Дякую хлопцям за допомогу!
П.С. Коли надумаю встановлювати у крило, оновлю статтю.
