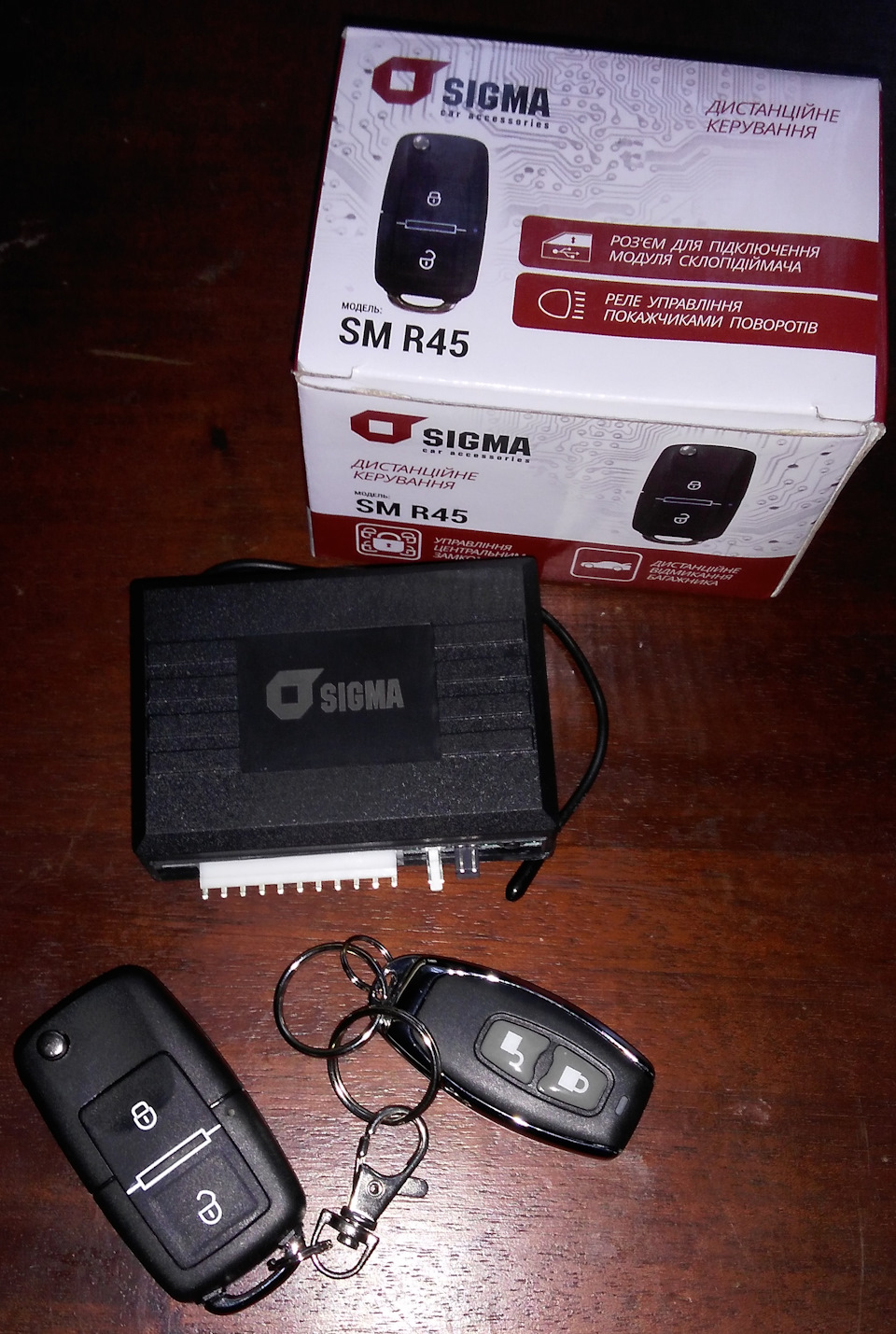

Справа була ввечері — робити не було чого. З настанням холодіввирішив реалізувати давню ідею. Виробник позбавив нас можливостіблокувати двері (з вулиці) при працюючому двигуні, але це такпотрібно в певні моменти. Вирішивши що лазити через кватирку абокористуватися ключем для цього не зовсім зручно було вирішенозадіяти кнопку блокування дверей в салоні.Для цього був купленийблок управління центральним замком SIGMA SM-45 і релюшка (нормальнорозімкнена).
>

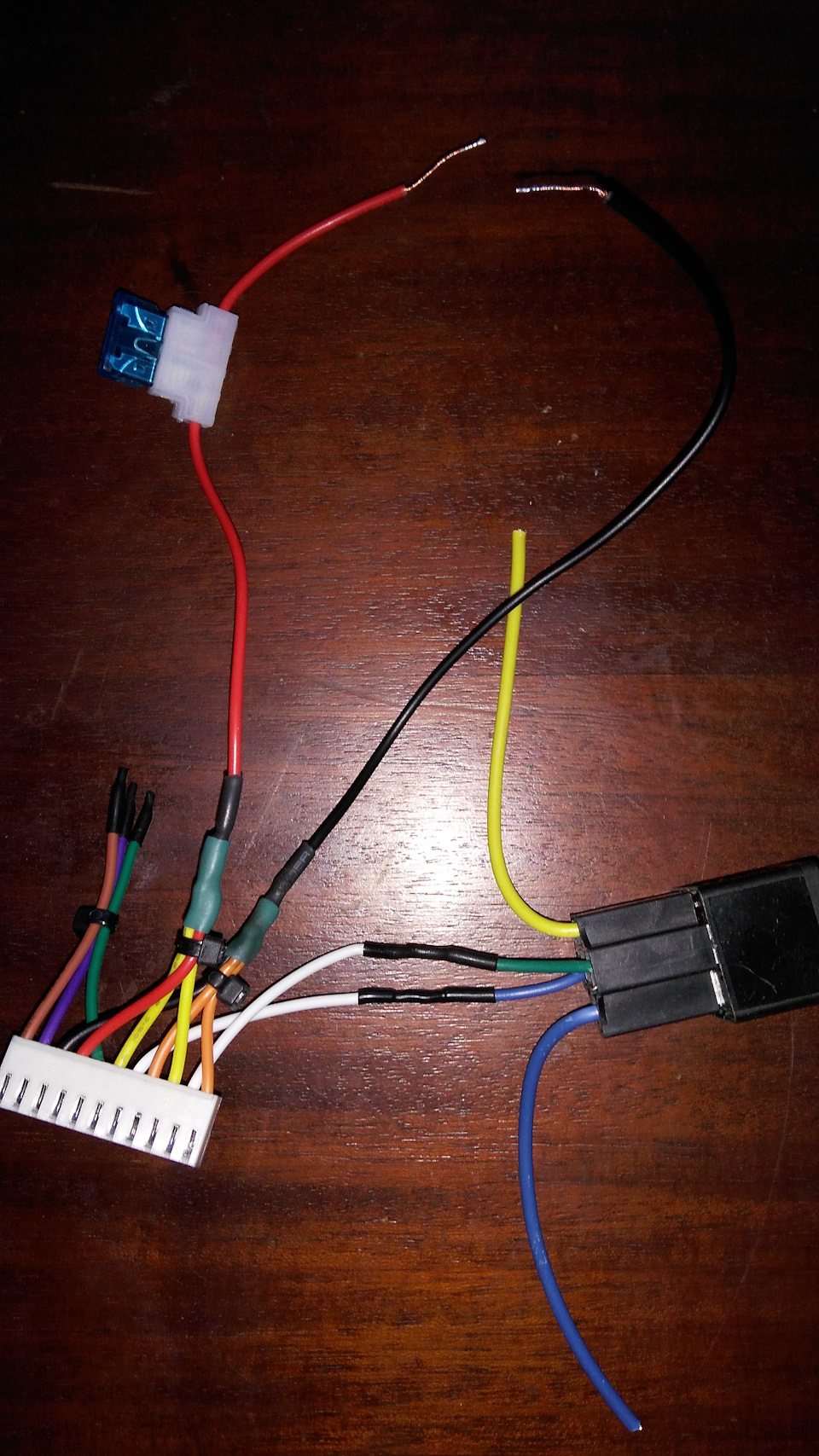

Комутуємо проводку — плюс/мінус і два керуючі дроти.На керуючідроти кидаємо релюшку (контакти котушки)

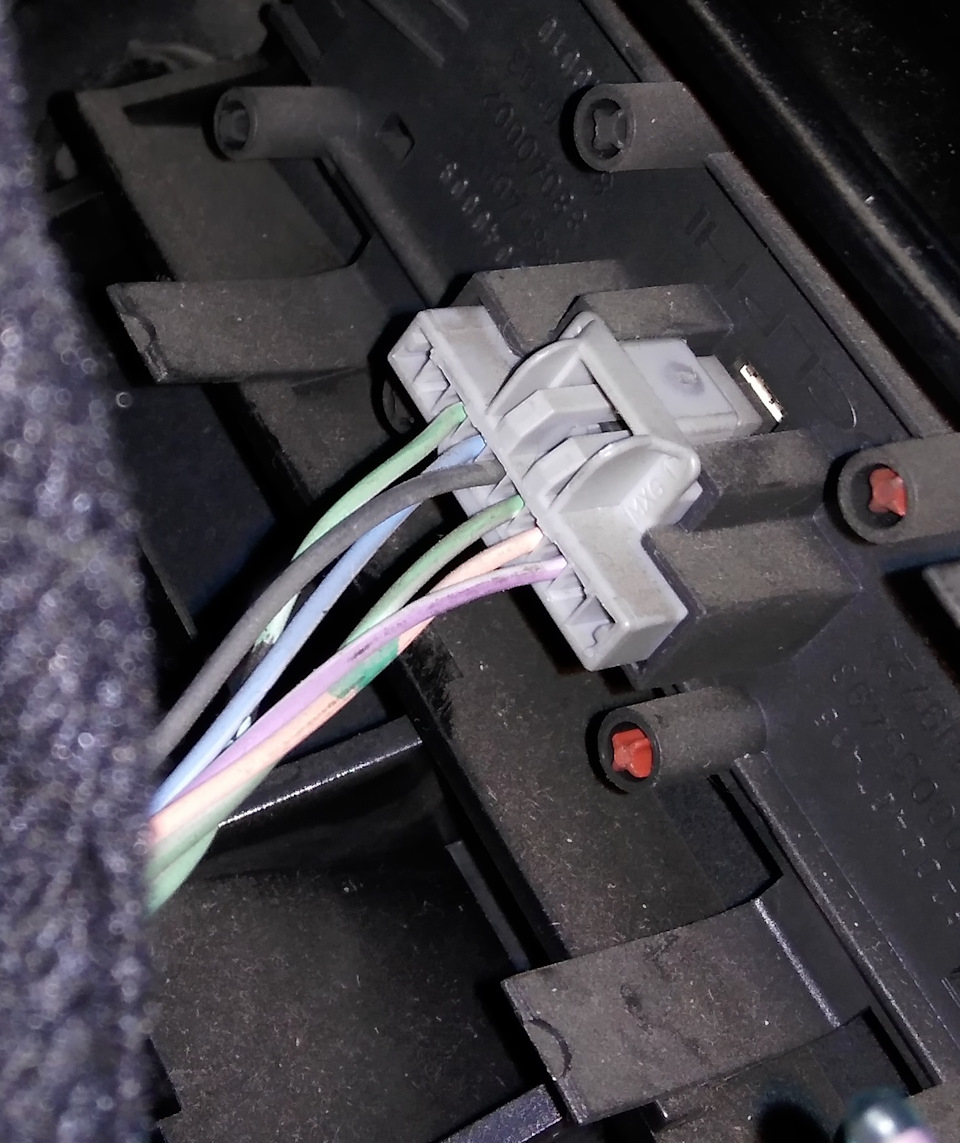

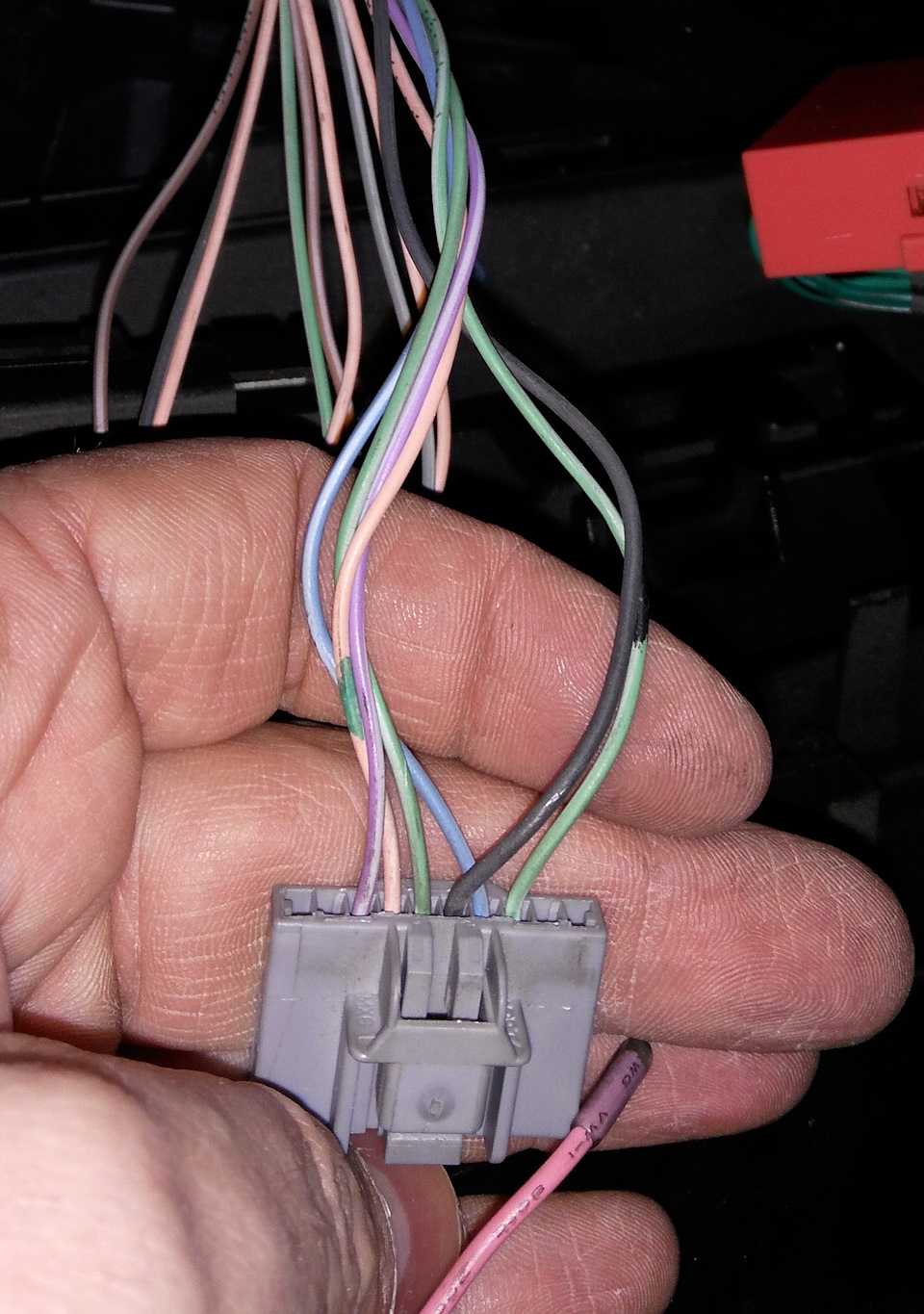

Тепер підключаємося до кнопки. Потім панель і бачимо потрібний намштекер (кнопки блокування та аварійної сигналізації). Плюс і мінусчіпляємо до живлення магнітоли (так мені зручно), при блокуванніштатним брелоком живлення пропадає і наш блок управління ЦЗперестає працювати (з метою безпеки). Збираємо все назад і радіємоможливості блокувати двері брелком.

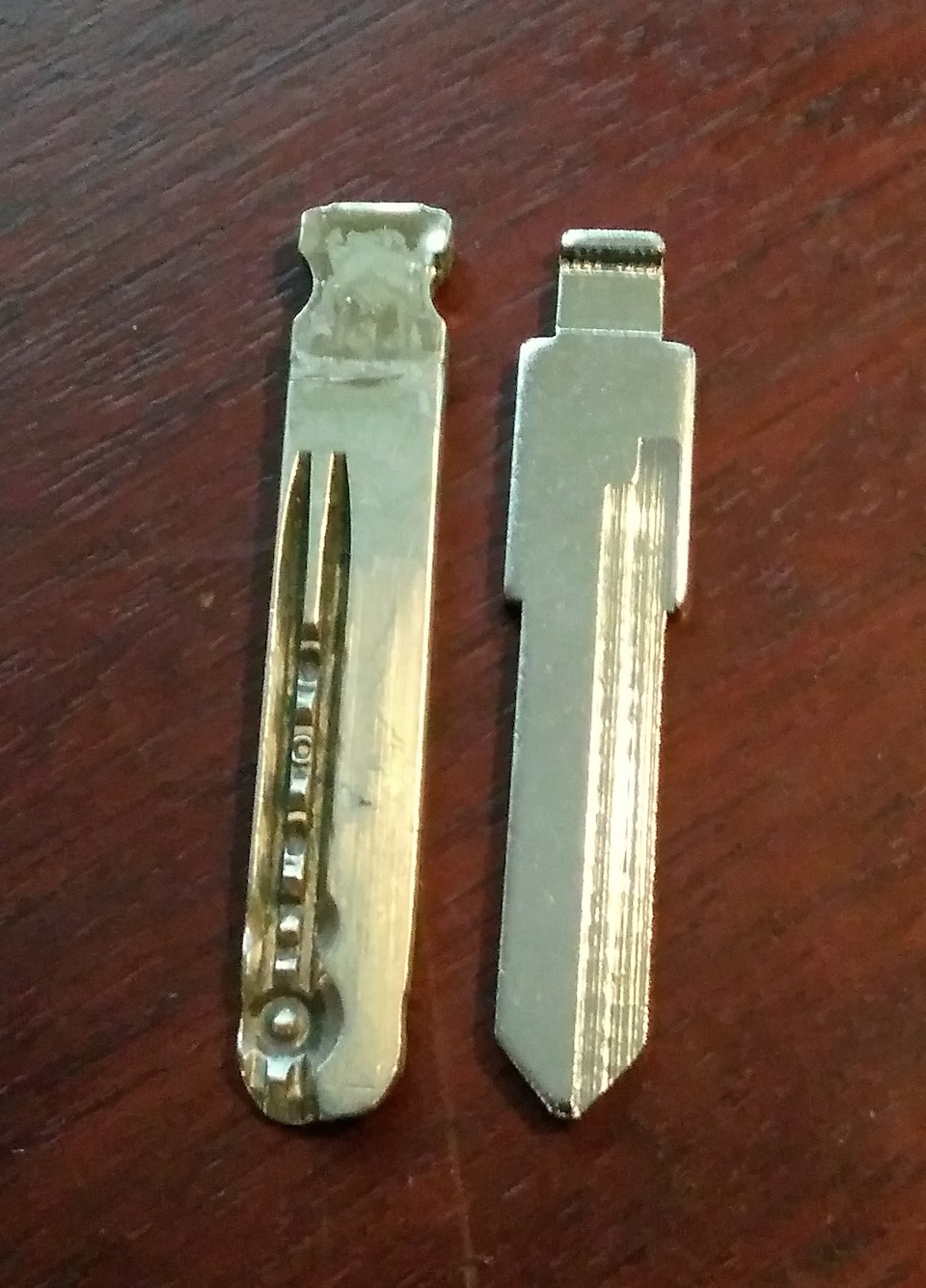

У комплекті йде два брелоки - просто з кнопками і з ключемвикидухою. За наявності блоку блокування КПП можна отримати приємнуплюшку. Вирізаємо свій ключ із пластику і беремо в руки напилок ))Виймаємо заготовку і за шаблоном випилюємо свій. Профіт.
Коментарі14
Блочок простенький, харчування + і - і комутація.
Як ви сказали до цих дротів підключив свій блок, зробив так що б при натисканні кнопки контакт замикався, а при відпусканні розмикався. все працює
Спасибі Поставив працює! Спочатку підключив харчування від прикурювача, але він відключається і машину не відкрити. Притягнув плюс з-під капота і зробив постійне харчування
Дарма. Залиш на прикурювачі. Так безпечніше.
Я плюс провів від акумулятора підключив до рідного запобіжника, ще на провід додав свій на 5А., а мінус залишив від прикурювача, тепер Брєлком користуюся постійно, відкриваю і закриваю, карта тепер тільки як іммобілізер вставив і завів Але якщо з Клю...
Хороша штука, хочу собі на сценік 2 поставити таку, розібрав знайшов клему, але на ній немає нумерації, які за кольором не пам'ятаєш? і який принцип роботи, на кнопку йдуть два дроти? це розмикання +? підкажи будь ласка не можу зрозуміти , якщо я ці ...
Чорний та салатовий. При їх замиканні по черзі закриває та відкриває.
Дякую велике!, я трохи інший з аліекспресу брелок замовлю, там живлення +-.і підключу чорний і салатовий на розмикання замикання
я обмежився реле з пультом, з аліекспрес. набагато компактніше, а схема таже)
А яке? Посилання можна побачити?
Пошукайте, їх багато. я до компа не скоро дістануся ...
Що то я твій спосіб про реле не знайшов у БЖ😐… Чи ти його видалив? Чи я погано шукав? 🤔
Такий? Я думав взяти, але потім вирішив поставити ЦЗ - два пульти + плюшка з ключем.
не зовсім, цей стрімкий))) але сенс такий самий.
