Дорогі друзі. Є у мене ось такий прилад у салоні авто. У німців цеслужило гучним зв'язком і навігацією, як? я теж поки не розумію, але використовували вони телефонну трубку типу Соні Еріксон, Соніта подібні через перехідник-кріплення.

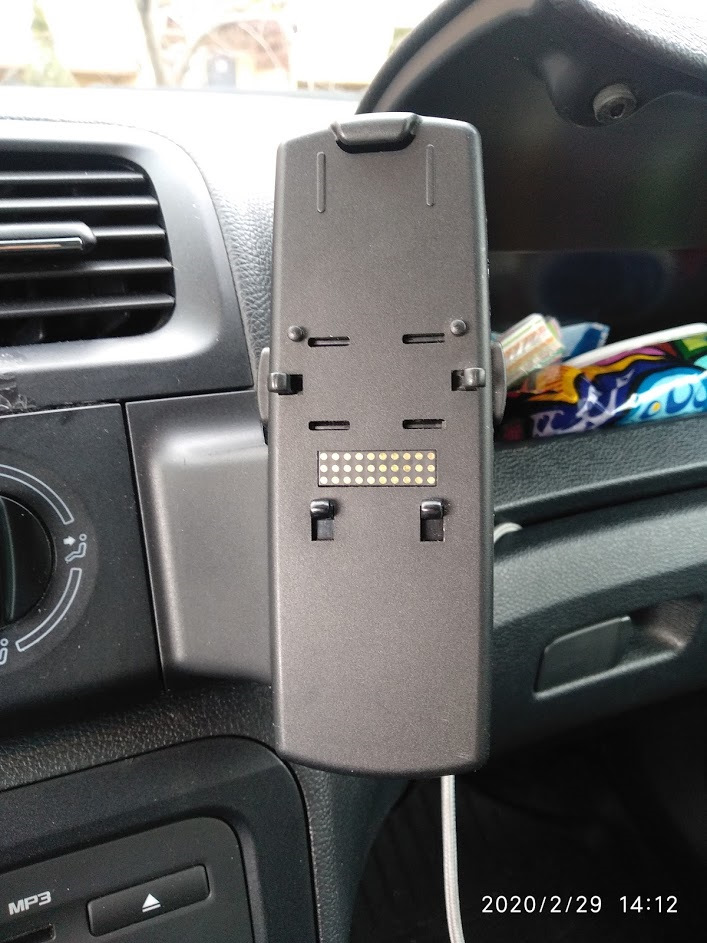

ось це диво
Набравшись сміливості розібрав цю справу.

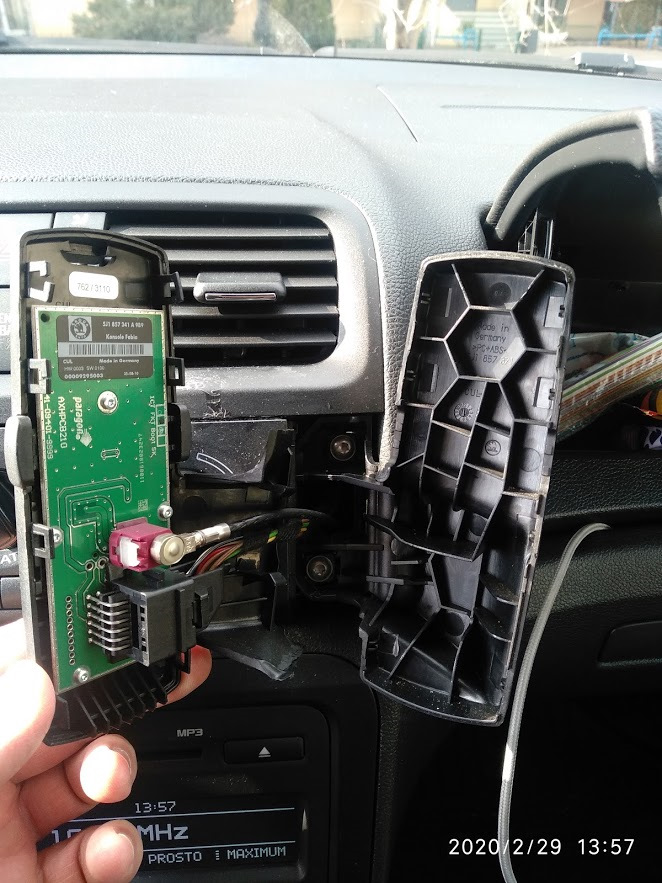

розібрано
>

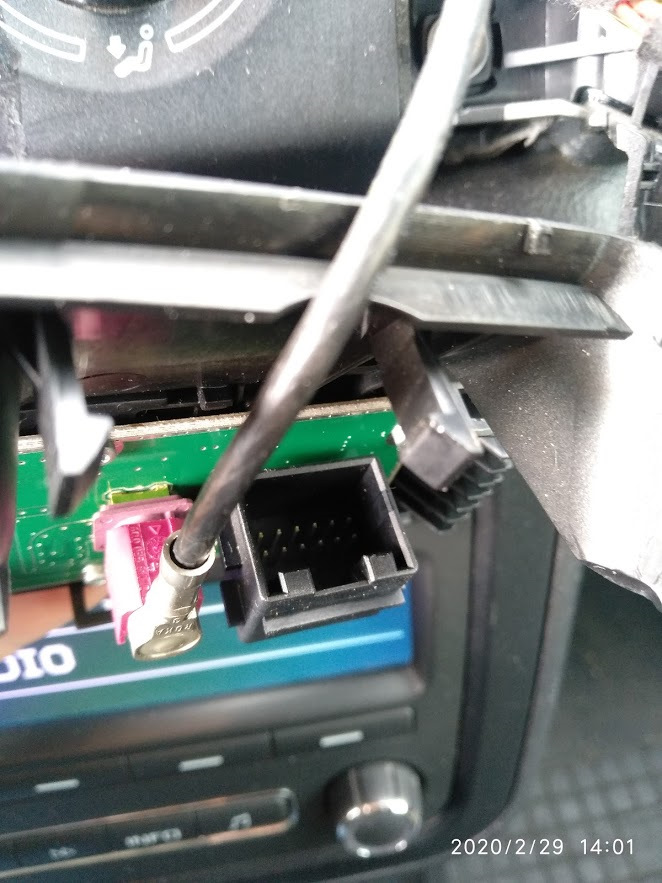

У ньому видно підключення антени GPS і ще якийсь контакт.
Подумавши що це мій блютуз, я відключив конектор

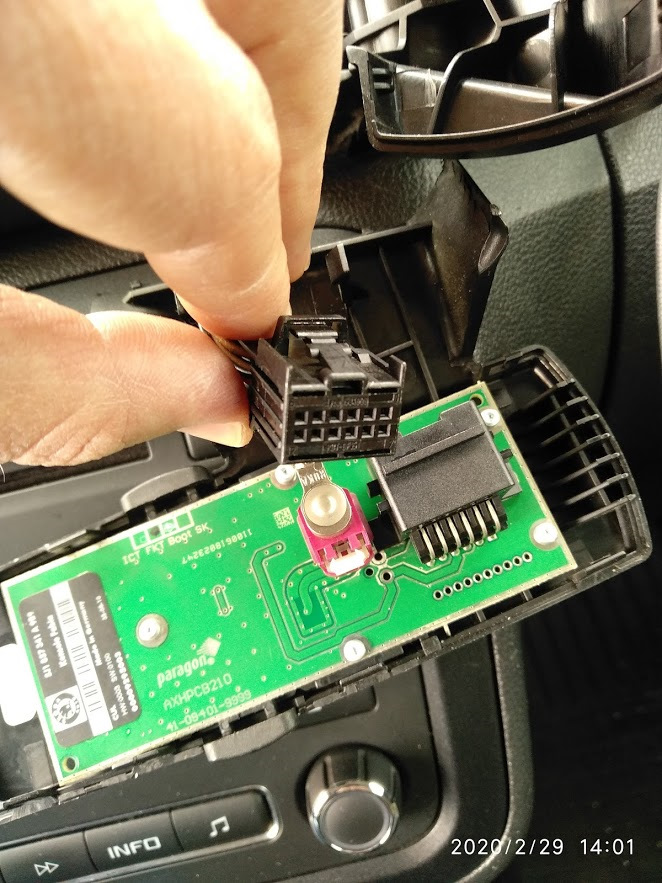

конектор
при відключеному конекторі блютуз телефону сумлінно законнективсязі Swingom, тобто блютузом ця трубка бути не може.

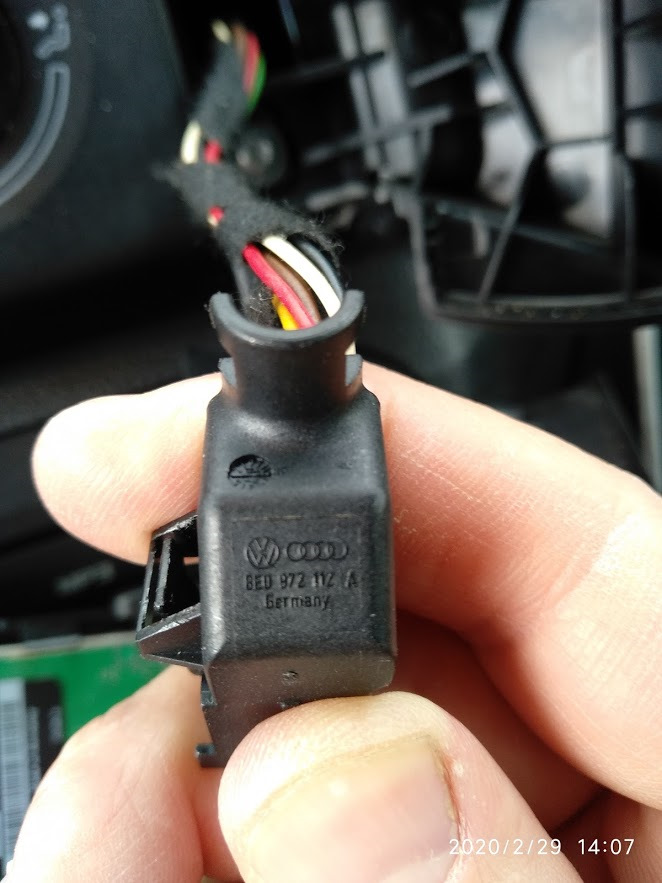

номер коннектора
От власне і питання який мене цілий день мучить, що це законнектор? Його можна використовувати в магнітолі типу Columbus абоRS330+ або їм подібних?
Дякую за Ваші думки та підказки.
Коментарі11
Якщо ще актуально. Це гучний зв'язок, який працює при підключенні кнопкового телефону. Фіолетовий роз'єм це провід на GSM антену на даху (підсилювач сигналу), а конектор зав'язаний на магнітолу і працює за принципом bluetooth, коли дзвонить встановле...
Значить піде під знесення, поки на неї вішаю медичну маску))))
Краще на неї, ніж на дзеркало заднього виду)))
Точно)
Так нікуди це вже не застосувати. Штатний блок блютус повинен бути під обшивкою підлоги під переднім сидінням пасажира. Єдине можливе використання GSM дроту це якщо поставити блютус преміум. Ось він використовує зовнішню антену. телефон або взагалі п...
Так, я думаю заколгоспити знімний самозатискний власник поки не знайду заглушку в штатне гніздо ...
Тільки так, щоб не псувати його (не свердлити і тп). Штатна заглушка копійки стоїть.5J1 858 178 B 9B9 ось номер.
Ось дякую! Я цю заглушку дивився не міг знайти)))
Це підготовка для встановлення мобільного телефону. До неї наскільки знаю ще потрібен адаптер під конкретний телефон. Провід з бордовим роз'ємом, судячи з кольору роз'єму - на GSM антену йде.
Так, бордовий роз'єм - це GPS. Антена у вигляді акулячого плавця на даху теж присутня. Мене хвилює питання про те, куди можна застосувати фішку?!
GPS - синій роз'єм. Потрібно електр.схему дивитися, наприклад в ELSA, куди ці дроти йдуть.
