Ось цей пост. Пост в основному буде корисний тим людям, хто купуєбитків у зад і не хоче чи не може купити американський багажник узборі, щоб це працювало болт-он)

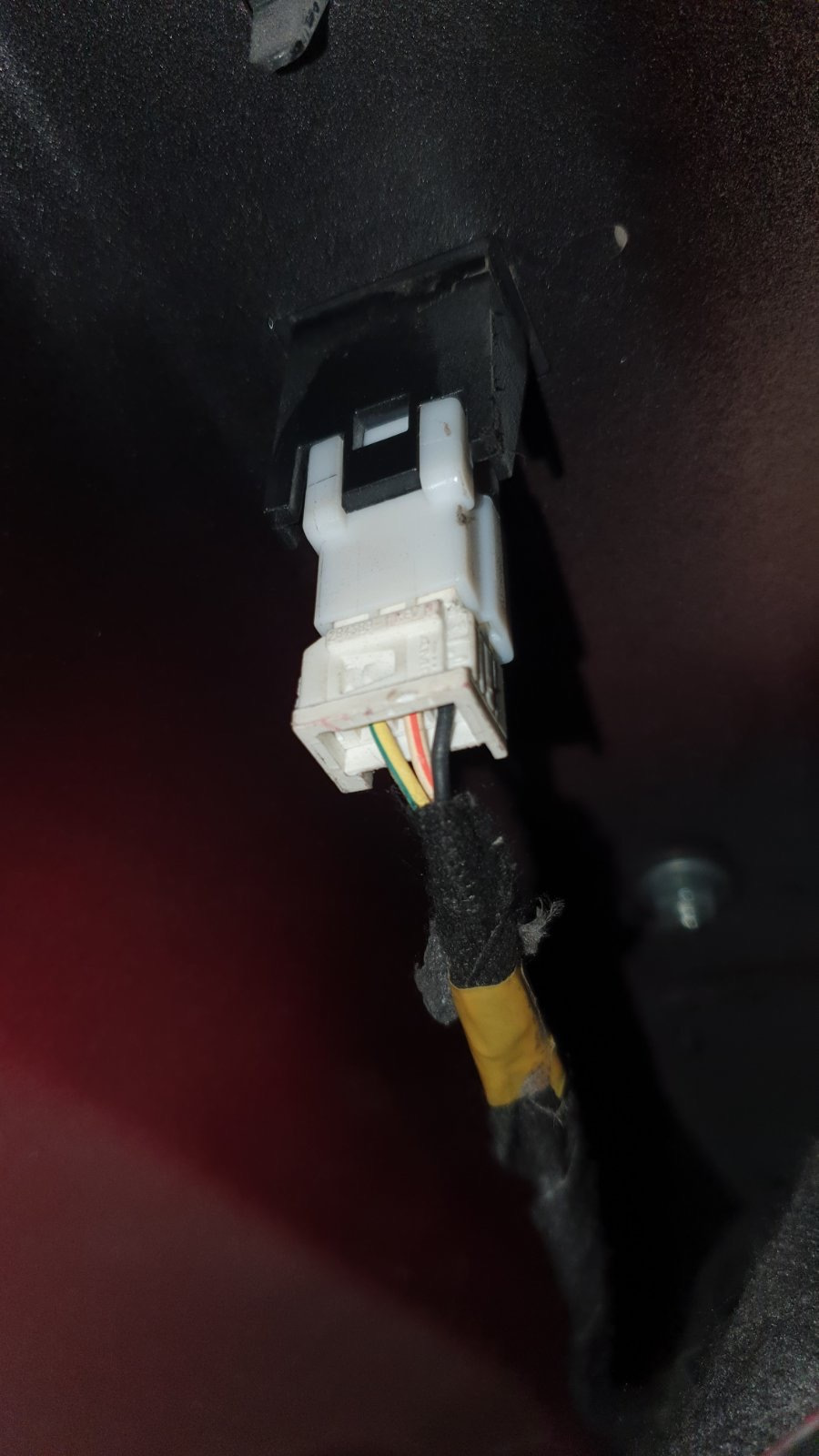

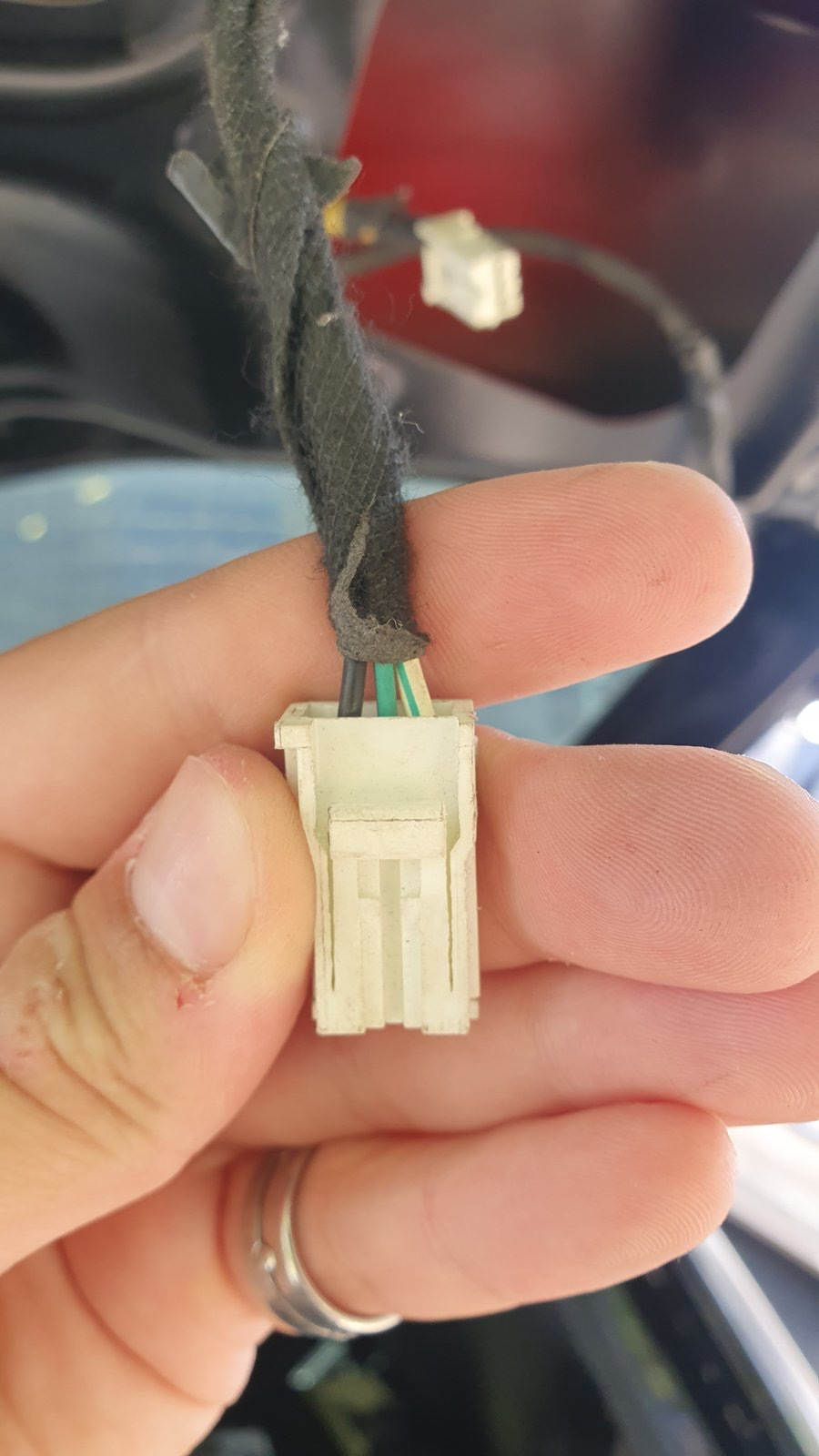

Якось я попросив на сто зробити кнопку багажника, дав схеми, пояснив, що куди і як. Маємо пошкоджену проводку, бачимо слідивпровадження і як підсумок — нічого не працює, отже, треба вникатиі робити самому. Роз'єм на моторчик двірників.Роз'єм на кнопку іпідсвічування номера, з Європою відмінностей немає

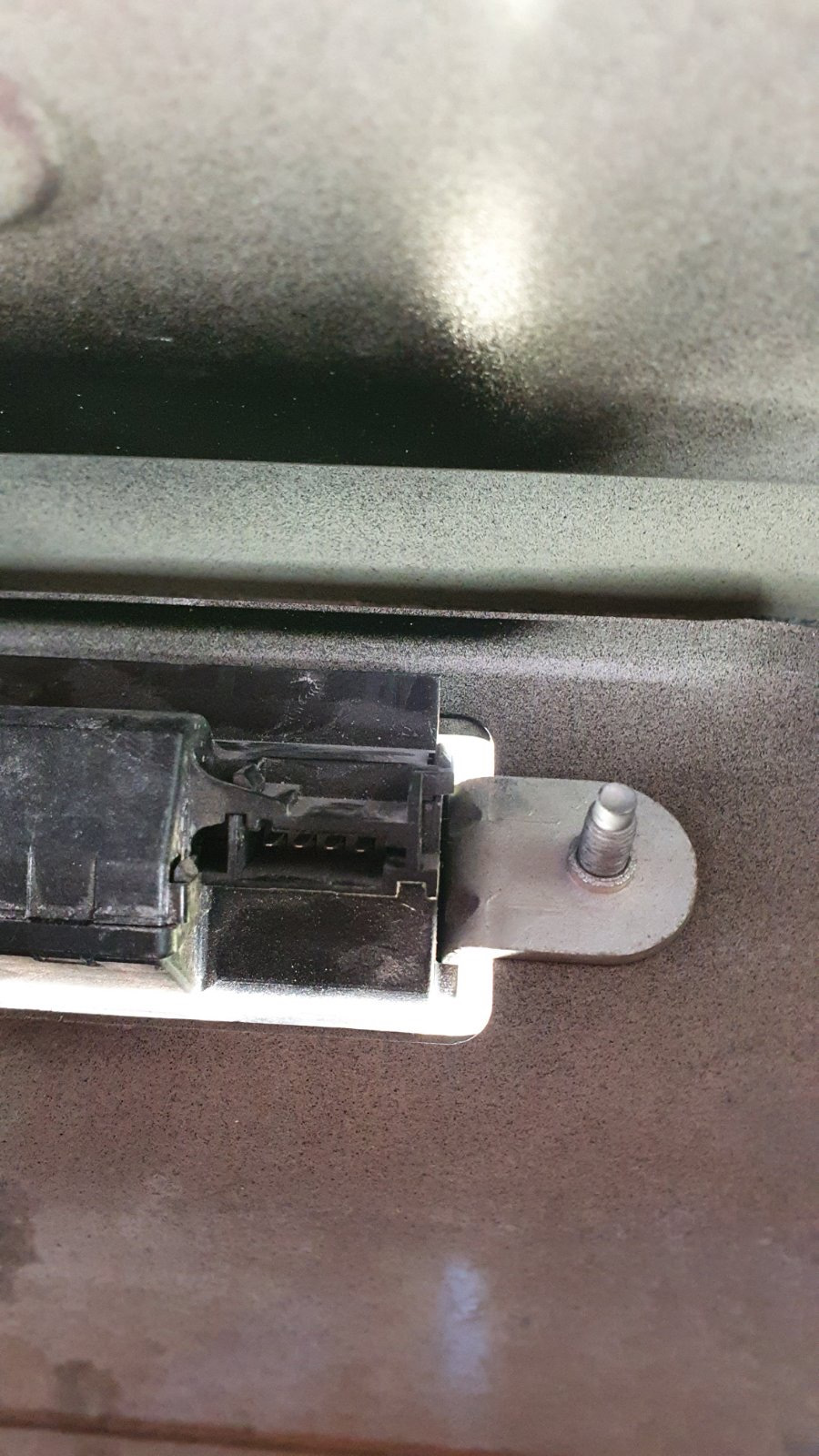

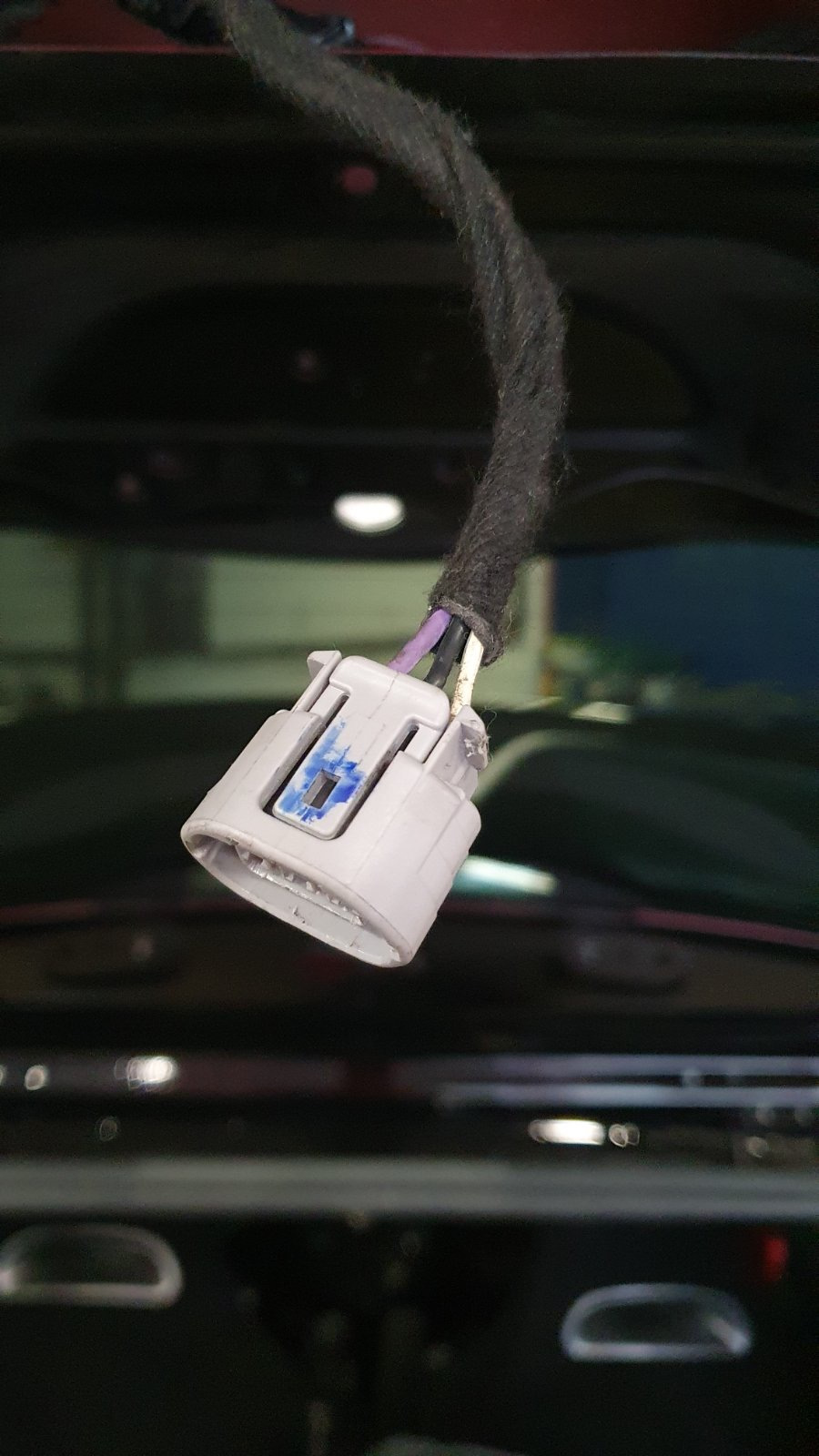

Роз'єм на замок

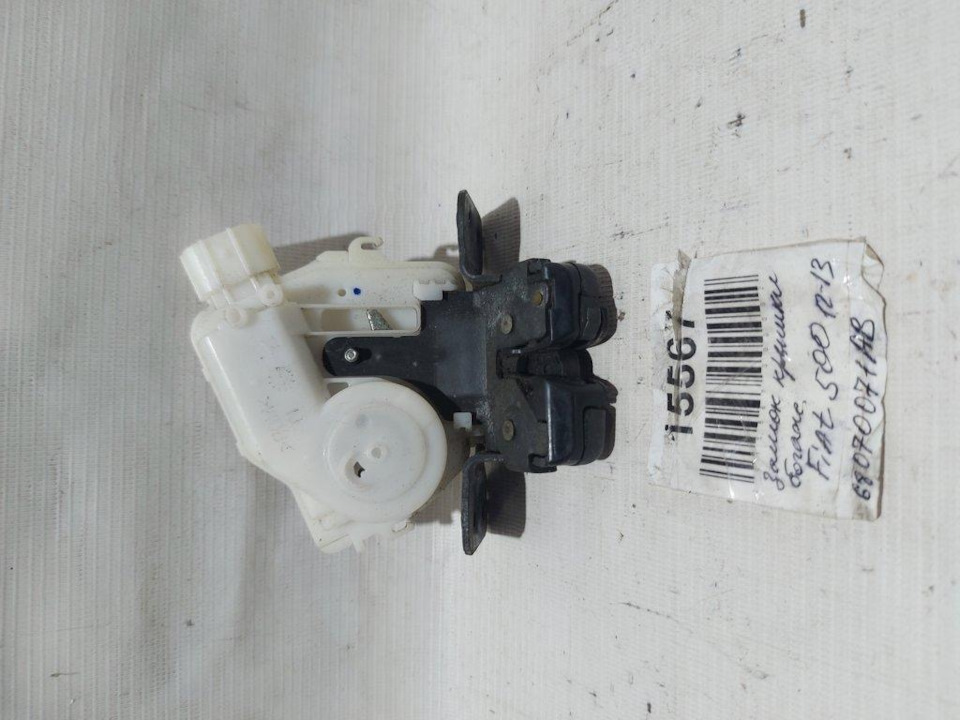

Замки Америки та Європи відрізняються за посадочними місцями і закількістю пінів, і конекторів відповідно.В Америці їх 3шт а вЄвропі їх 4 штуки. Схеми проведення Америки та Європи, знаходимовсі дроти, порівнюємо. Що б ви не шукали схеми, я все це намалюваві зробив за вас) Ось якось так
Опис проводів на європейському замку:
< /p>
1. Контакт підсвічування багажника (відчинили, лампочка спалахнула, закрили згасла)
2. Контакт з'єднання із заднім блоком (є такий блок тільки вЄвропі) Якщо запинати цей роз'єм, тоді світло в багажнику горітимепостійно.
3. Земля
4. Живлення замку
Опис проводів в американському замку:
1. Живлення замку
2. Земля
3. Підсвічування багажника Схема ясна, значить потрібно перепинати, навіть маючи набір для перепинування конекторів я примудривсяроздерти пальці, психанути і відрізати все до *уям.
> На європейському конекторі є нумерація контактів, але якщо увас немає європейської проводки, тоді просто дійте за моєю схемою.Нумерація на малюнку правильна, тобто:4 3 2 1 замокконектора.
Зібрав, але в рідний євро конектор проводу не ставив (на моментфото, зараз я вдома вже, а проводи в рідному конекторі).
Ось так у нас вийшло (примірка)
Розписувати куди який провід не буду, все є на моїй супер технічнійсхемі.<
Значить зібрали ви це все, правильно підключили, але замок так і непрацює, ні кнопка ні з ключа. Але світло в багажнику є (коли воновідкрите звичайно ж). Далі нам треба зняти ручку, той хромованийчобіт із багажника, де кнопка та лампочки. 4 гайки м10 2 засувки івін у нас в руках. Тут я з'ясую чому ж на сто як би зробили, аленічого не працювало. Та тому що вони вирішили працювати не з тимдротом, з червоним (це провід, що відповідає за світло номера), анам потрібен синій провід (провід кнопки). Далі я очистив ічервоний провід, від слідів втручання, взяв швидку пайку заліекспрес, паяльника не було під рукою, тож любителі гарнихпроводок, ви зайшли не туди. І що я зробив:Купуємо резистор 0.25Втна 1.5кОм, ріжемо синій провід, вставляємо в ланцюг резистор, всюцю справу збираємо. Профіт. Кнопка працює, з ключа відкривається івсе супер. Якщо у вас є час або вам не подобається куди саме явпаяв резистор, то у вас є унікальна можливість зламати парукріплень внутрянки всієї цієї хромованої конструкції, врізатися вланцюг десь у середині дроту, все це сховати і зібрати акуратно .Але ви не я, так що прохання утриматися від своїх коментарів зцього приводу, бо ви дуже шаленієте. Збираємо це барахло і радіємо, що зробили все самі. br>
