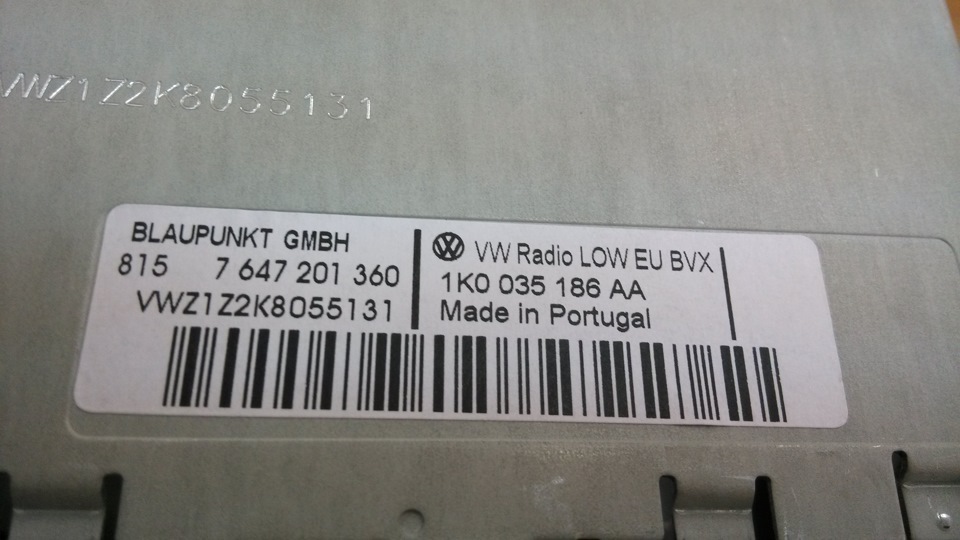

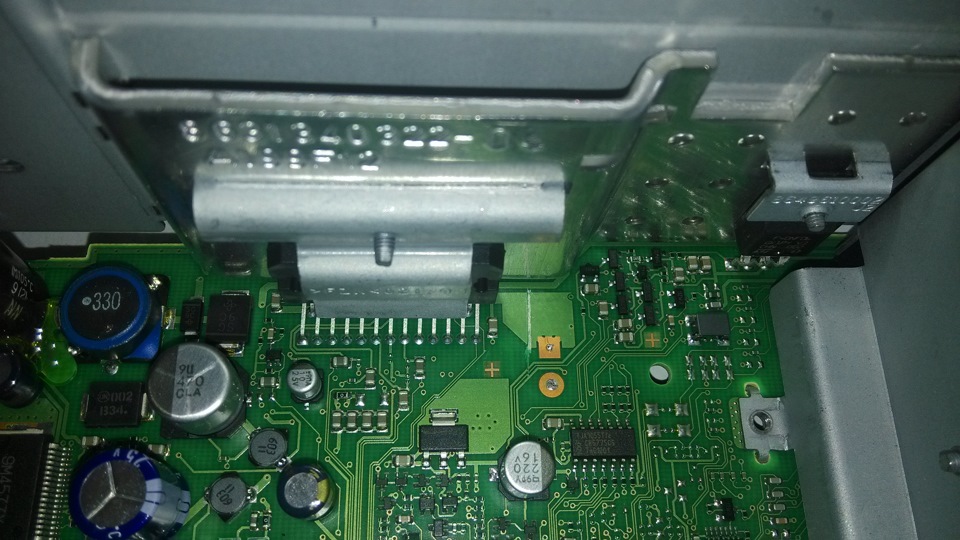

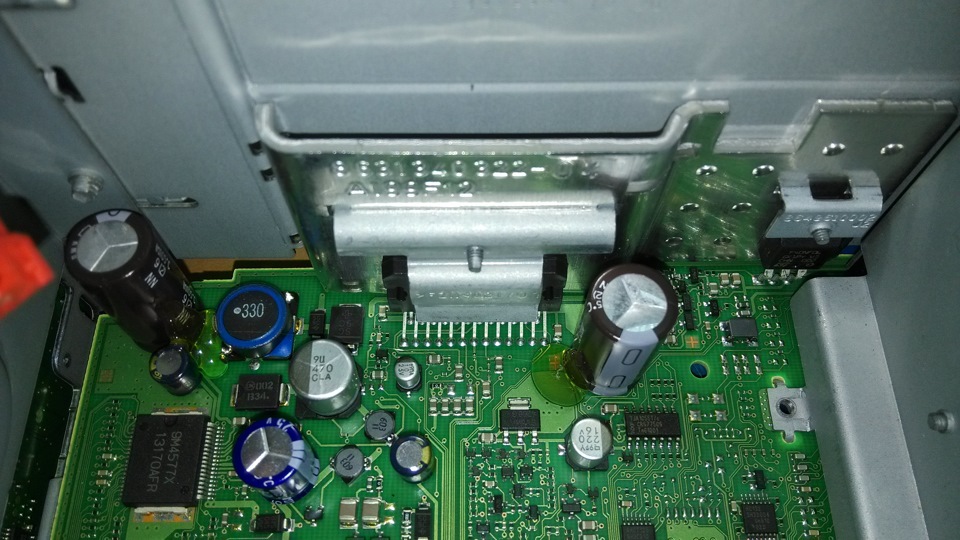

Перше:Помінявши два роки динаміки на Herz ESK 165.5, мене незалишала думка хитнути їх! Підсилювач городити не хотів. Вирішивпіти іншим шляхом. Шляхом прокачування підсилювача TDA7564B якийстоїть у RCD-310 Він втім у багатьох RCD і RNS стоїть, якщо не увсіх Беремо DC/DC Converter Voltage Step Up, свердлимо корпус длякріплення, підключаємо в розріз живлення підсилювача, підключаємоокремо режим Stand-By, і з його допомогою реалізуємо живлення цьогопідсилювача в 17 вольт.Нижче на графіку з даташита буде видно, що врезультаті повинні отримати замість 20 ватів на канал близько 32ватів.Це вати нормальні, не китайські).Далі на фото як було і якстало, процес монтажу. RCD-310 не виходить увімкнути режимSuperb.Запчасти на фото:1K0035186AA, 201360Запчасти нафото:1K0035186AA, 201360
Вихідна напруга
Конвертер напруги
Конвертер напруги
від напруги живлення
Друге:інтегрував Bluetooth Audio в RCD-310. Купив простий BluetoothAudio Reciever. Подав живлення 5 вольт і вихід аудіо підключив наAUX. Хотів подати аудіо вхід CD Changer, щоб залишився ще й шнурокAUX. Активував у магнітолі CD Changer, а вона видає немає диска, івиходить із цього режиму. У результаті працює в режимі AUX. Теперйого потрібно було б перейменувати на Bluetooth!

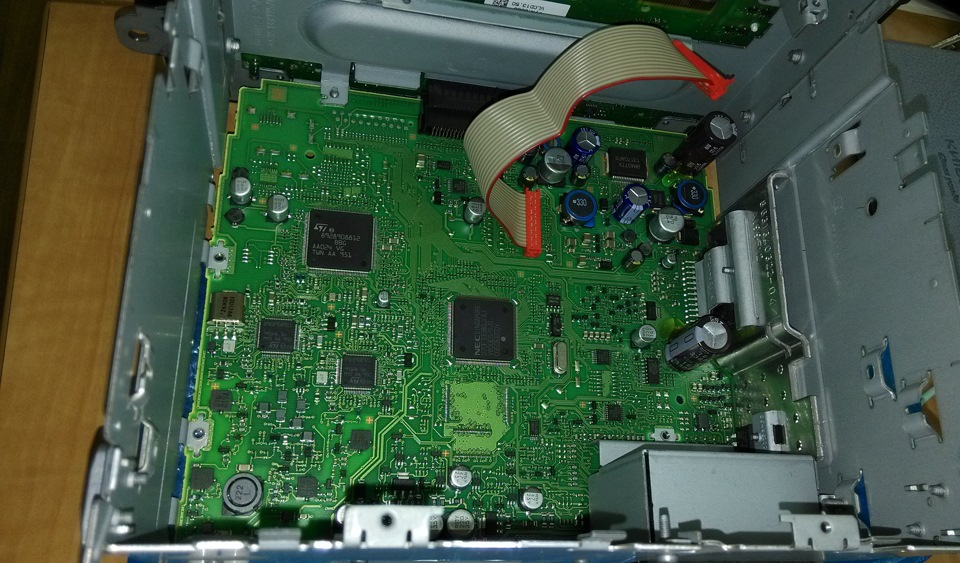

Місце кріплення модуля Bluetooth

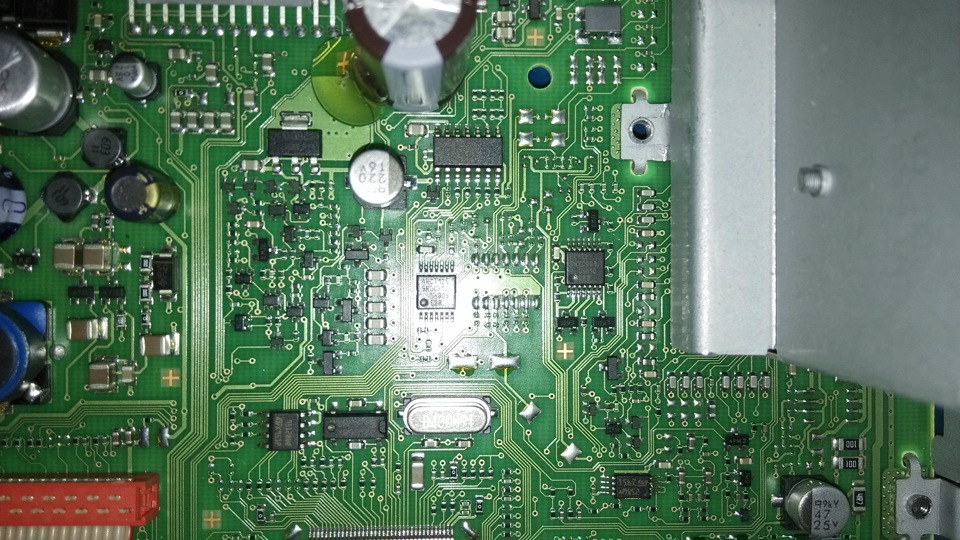

Місце підключення виходу аудіо
У підсумку маємо:на виході 2х32W, Bluetooth Audio і качаєохренеть!
Коментарі20
А є конвертер потужніший, щоб на 4х каналах не грівся так сильно?
Напишіть будь ласка або фото як задіяти stand by або як зробити що перетворювач включався при включенні магнітоли? Маю такий dc dc ШИМ TL 494c.80,48 грн. 1%ЗНИЖКА | харчування з 8,5-50 В до 10-60, Модуль підвищення напруги зарядного пристроюa.aliexpr...
ну що можу сказати ... - Ефект на рівні плацебо. Пробував на пасата б6 поставив 2 таких в паралель (щоб потужності вистачило т.к. колонок 6 або 8) і приробив кнопку при перемиканні якої змінювалося напруга з 12 на 18 і назад .Різниця є, але не в поту...
Швидше за все, ефекту не чути на стокових динаміках. У мене стоять Herz ESK165.5, різниця дуже добре відчувається особливо на низах
Привіт! Можеш про стендбай пояснити - звідки і куди потрібно припояти? Заздалегідь дякую.
З загальної плати беремо харчування, на фото чорно-білий провід це звідки брати. На конверторі подається на харчування м/с шим-ки, яке за замовчуванням йде через перемичку із загального живлення конвертера.
Привіт! Загалом майже все зрозуміло 3 проводи - харчування на плату/з плати, земля. Кондер великої ємності. Перерізана доріжка харчування м/с. Не зрозуміло розкажи детальніше про реалізацію стенд-бай як і що підключати? Припускаю, що за це відповідає...
Відповів нижче
Заліз похвалитися і пожуритисяОсь наш Денсpix.my/ABQHejPDpix.my/aUwxrmPPpix.my/fCB0lzSjpix.my/oCsNpSFYА підвищування напруги з Алі в корпус не влазять ( Ось думаємо все з одним - то думаємо все з одним - то думаємо все з одним - чи то свої каламутити...
Що це за плата? Лінійні виходи? А Конвертер думаю можна в Денсі з низу причепити зовні.
Лінійники, ага. А знизу під денсом у мене підсилювач. Тому і дилема (
Знімаю капелюх перед тобою! Придатна тема! Тільки я слухав кЕтайське bluetooth аудіо, якось не дуже весело грало ((
Не все так сумно. Порівняв із підключенням на пряму, трохи різниця є, але й 310-й не Hi-fi. Загалом я задоволений.
Те ж вірно))
з охолодженням що?
Все в порядку. Взагалі в магнітолі спочатку заявлено 4x20w. У мене 2х32w. Конвертер гріється дуже слабо, просто теплий. У принципі у кого чотири канали, грітися буде пристойно, і потрібно буде ставити вентилятор!
Ну нарешті! Нарешті щось придатне! Давно вже ні чого цікавого не викладали. Продовжуй!
Просто супер, більше і додати нічого.
а в dance таке можливо? Bluetooth Audio звідки 310?
Звичайно можливо! Bluetooth Audio приїхало з Китаюwww.aliexpress.com/snapsh…ml?orderId=65513761220992
