Давно хотів зайнятися переробкою бічних поворотничків, от івипав момент.

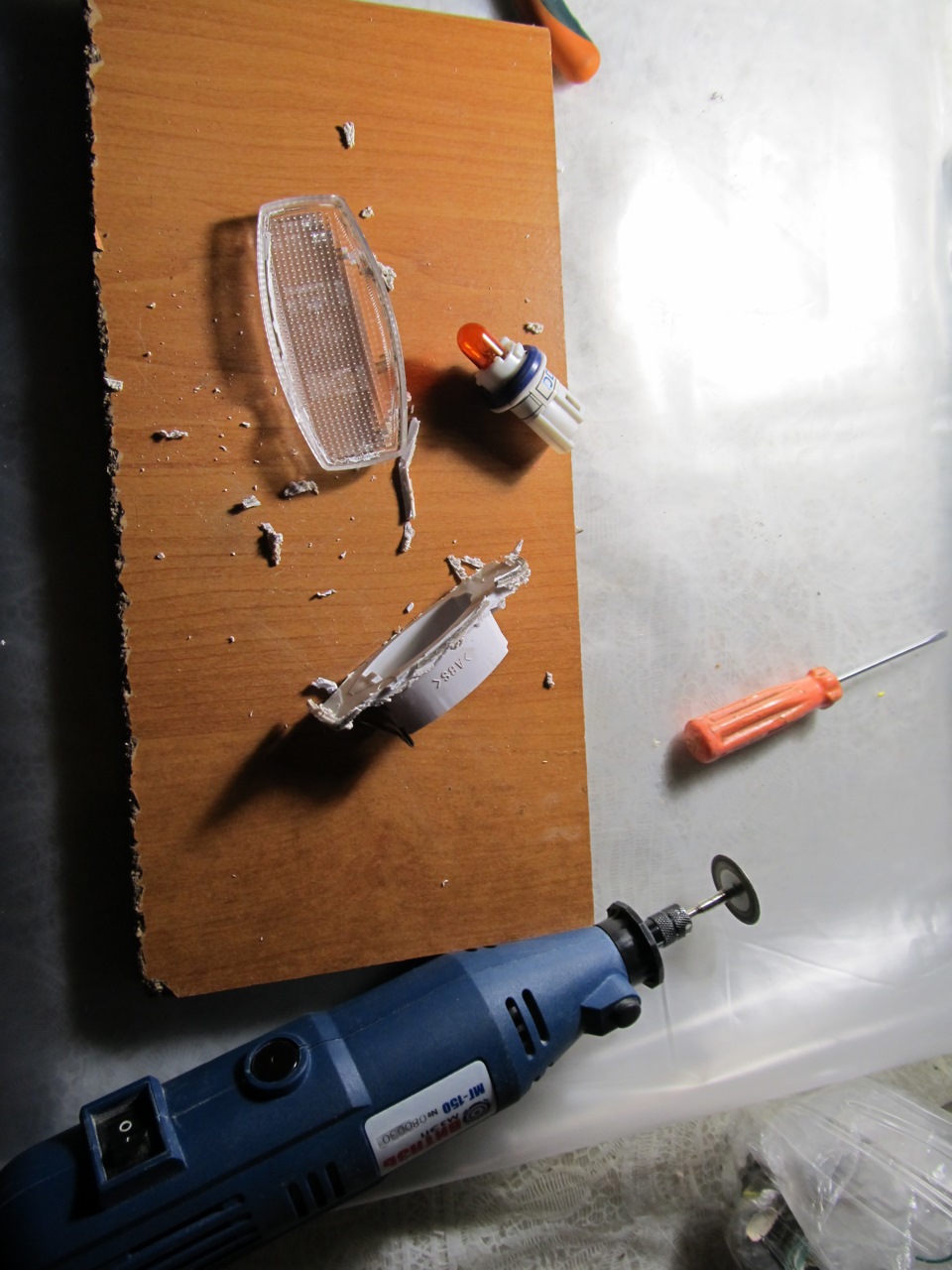

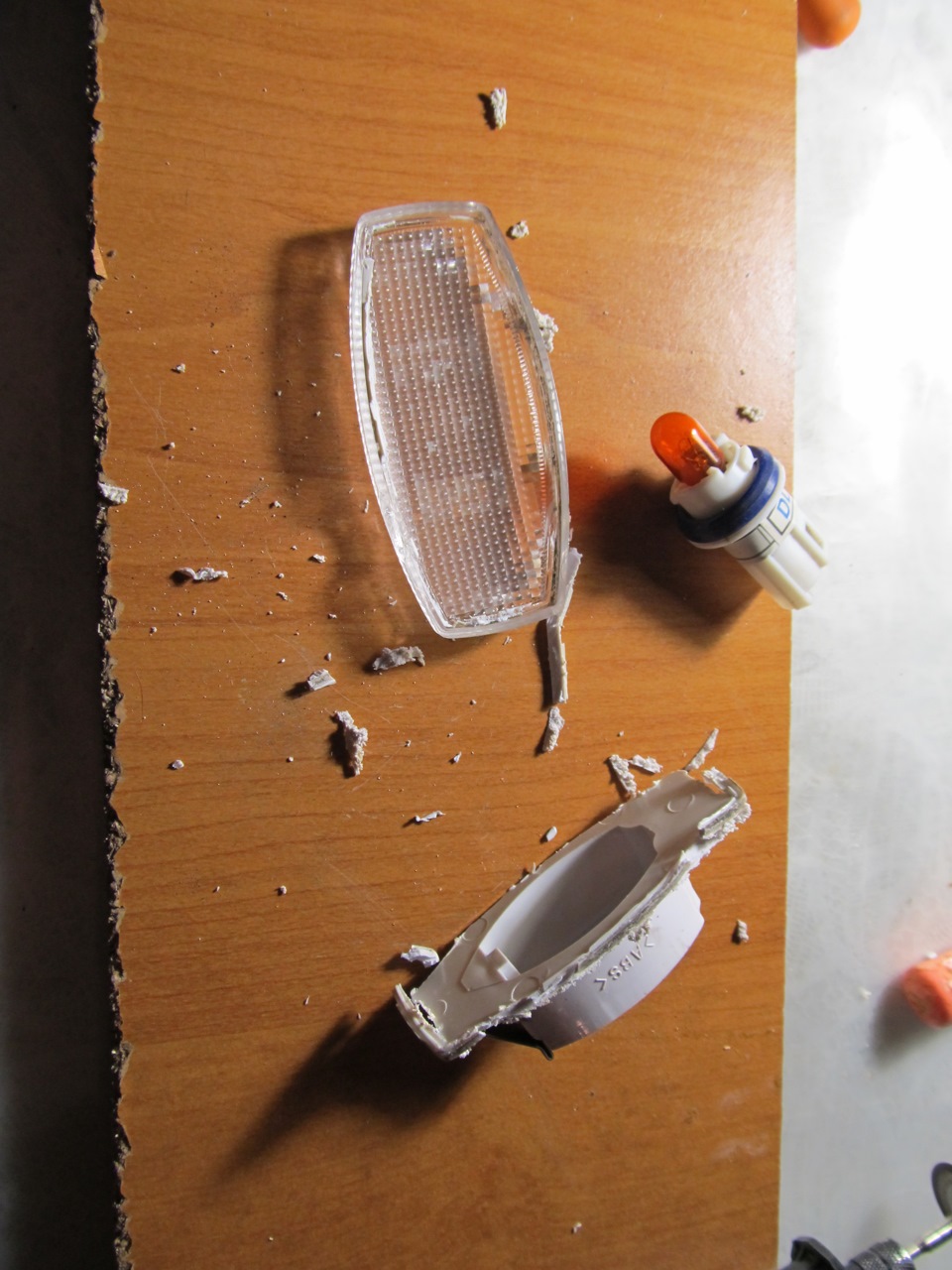

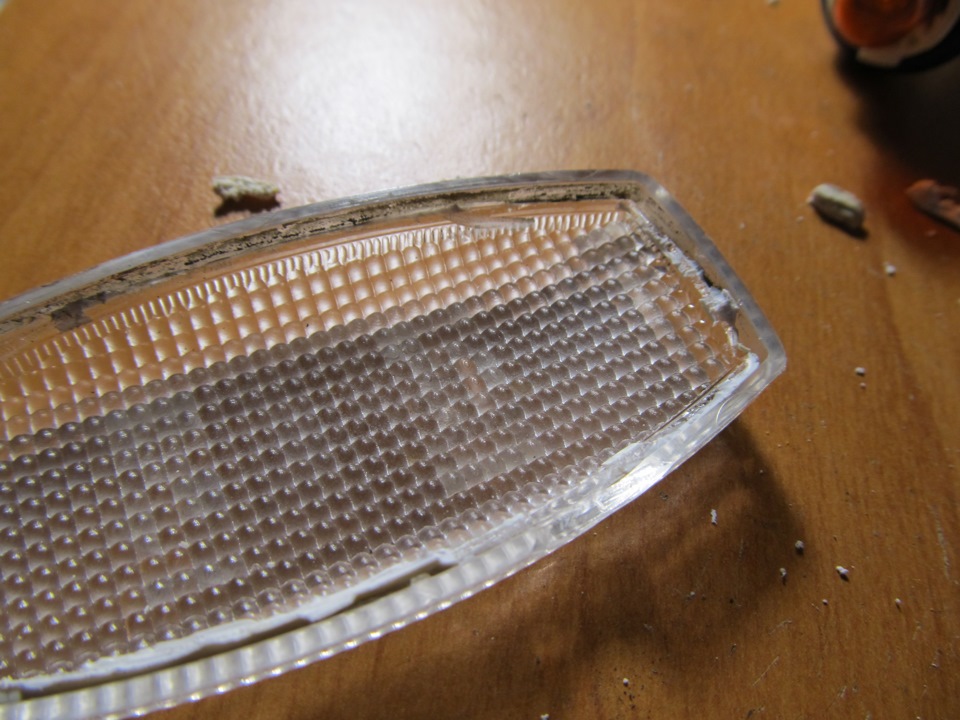

Власне курочим, бормашинкою вирізаємо все зайве, акуратно незачіпаючи стекляшку))
< /
Так само нарив старі патрони під лампочки які можна буде приклеїти (заздалегідь допрацювавши їх) на тильну сторону плати і все буде якпо заводу! )))

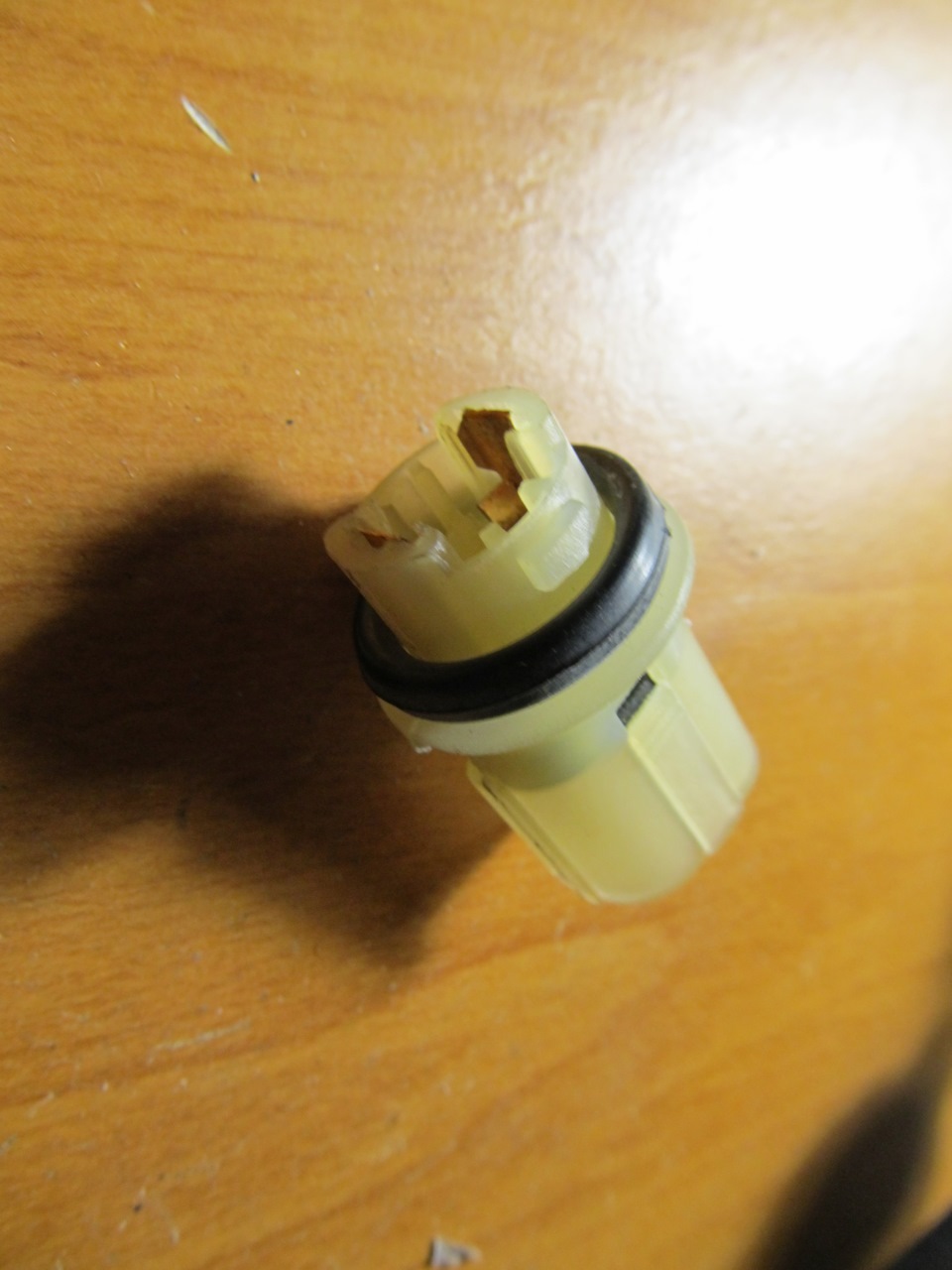

> Ось такий патрончик
Зрізаємо зайве

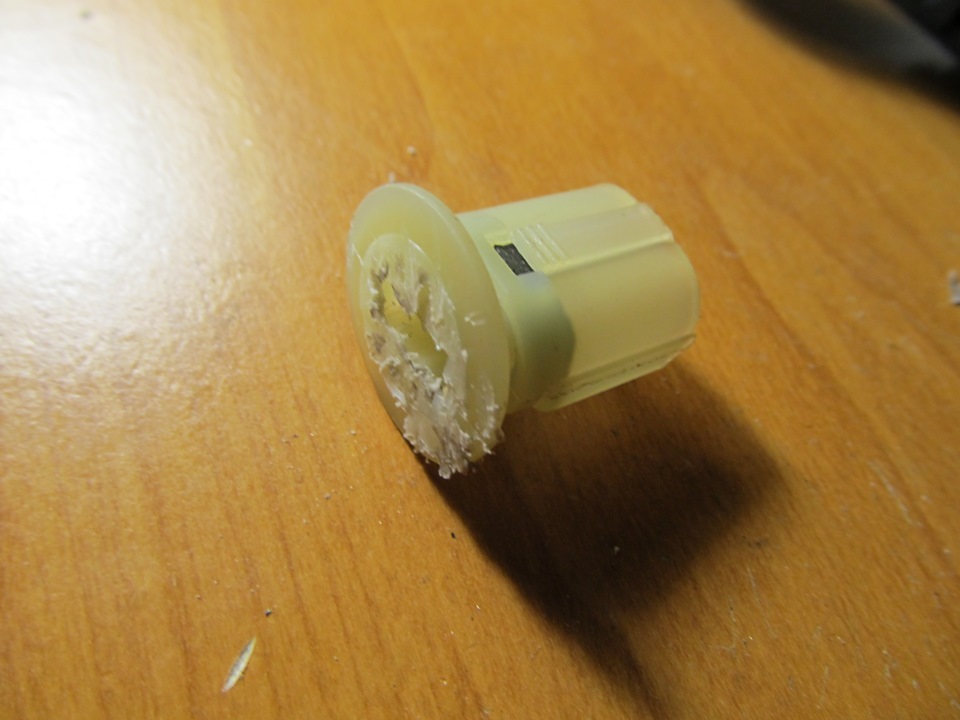

Рівняємо напильником
У результаті маємо
До клемочок припаяю ніжки від резисторів і впаяю в плату.
Для того щоб поворотник працював нормально, а не моргав як шаленийпотрібно буде паралельно вкинути резистор, потужність і номіналпорахую пізніше, планую його вивести на хустку, через рефлене склойого все одно не буде видно.
Далі малюємо друковану хустку, підганяємо розміри, травимо, лудимо, паяємо, приміряємо, обпилюємо)
Дивись як світить)) (поки що тільки вдома)
>
У крило буде кріпитися на 2-х сторонній скотч)
UPDATE:
Відповідно до формул розрахунку з цього сайтуwww.led119.ru/blog/SOLDERING/640.php потрібен резистор 100Ом 2Вт.Начебто так)))
