compcar.ru/forum/showthread.php? Просто зобов'язаний послатися напершоджерело.
Ну тепер за справу:
Хто хоче досконало розібратися, як це робив я, почати можна з блогурозробника frud Де він детально описав що і як вінробив.
Загалом я це все пишу конкретно для установки на VolksWagenTransporter T4 з двигуном ААВ 2, 4D, механічною коробкою передач іпереднім приводом до 1996 випуску. У міру збирання викладатиму що ікуди підключається, як збирається і скільки що коштує (вартістьпрограми Venator дізнаватися у розробників[email protected]). Таким чином власники таких же бусівможуть піти протоптаною мною стежкою. Панель приладів Venatorзамислювалася як універсальна через те, що збір даних відбуваєтьсябезпосередньо від датчиків, а не різні там шини типу CAN і тд. Якарадість! У мене на машині з електроніки лише сигналка та магнітола.Нас повністю влаштовує. Для збірки знадобиться:Arduino Mega 2560R3. Я купив першу таку за 200 грн. Китайську. На сьогодні можназнайти в Харкові за 240. У машину ставитиму оригінал. Знайшов за380 грн. Ось так виглядає оригінал Arduino Mega 2560

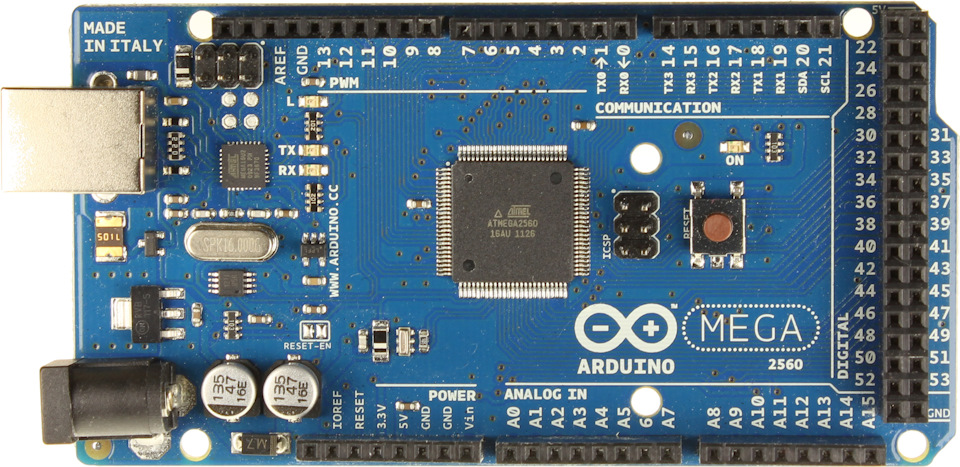

2) Шилд Venator. Розробники зробили крок вперед і вже роблятьодноплатні блоки, але в мене не такий. Шилд являє собою плату зрезистивними дільниками напруги. Якщо руки рівні, в принципі можназробити самостійно.

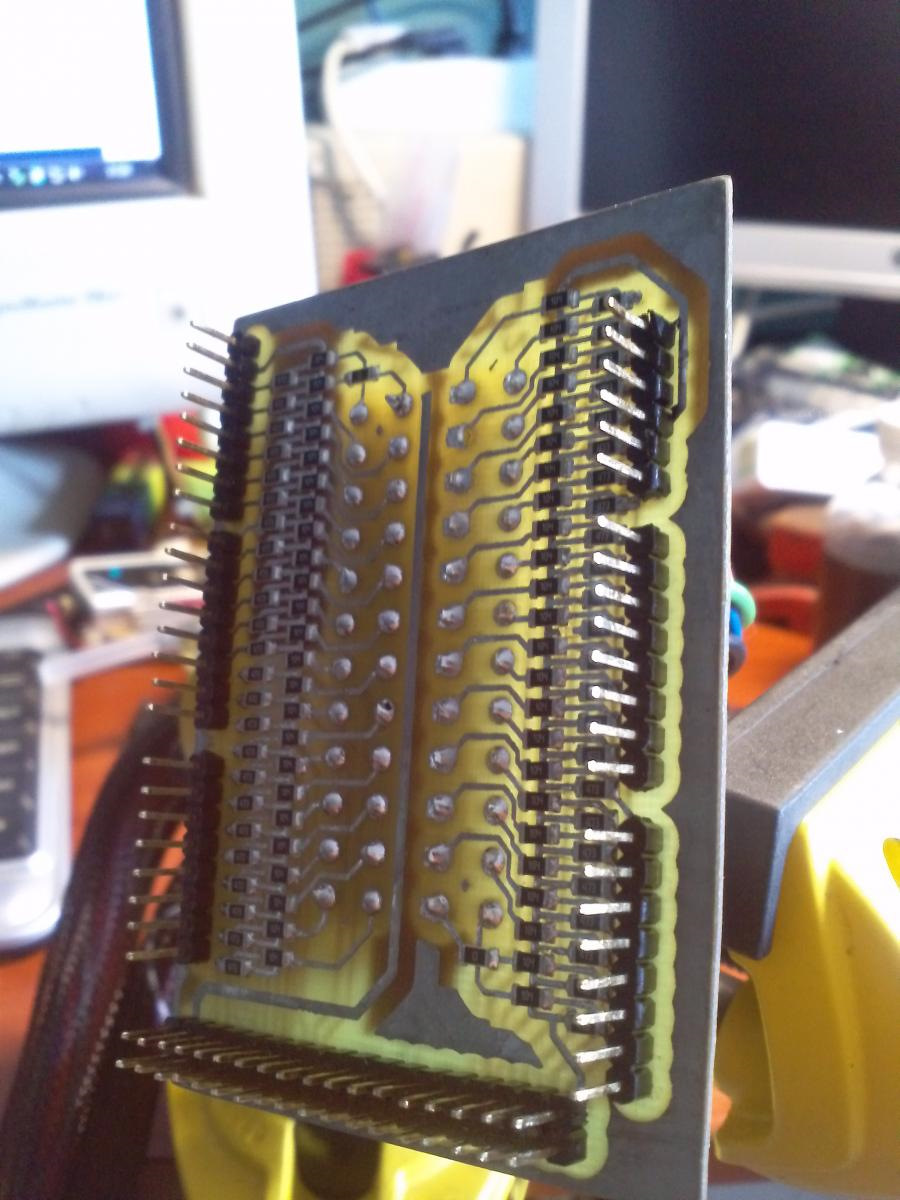

Ось рукотворний шилд.

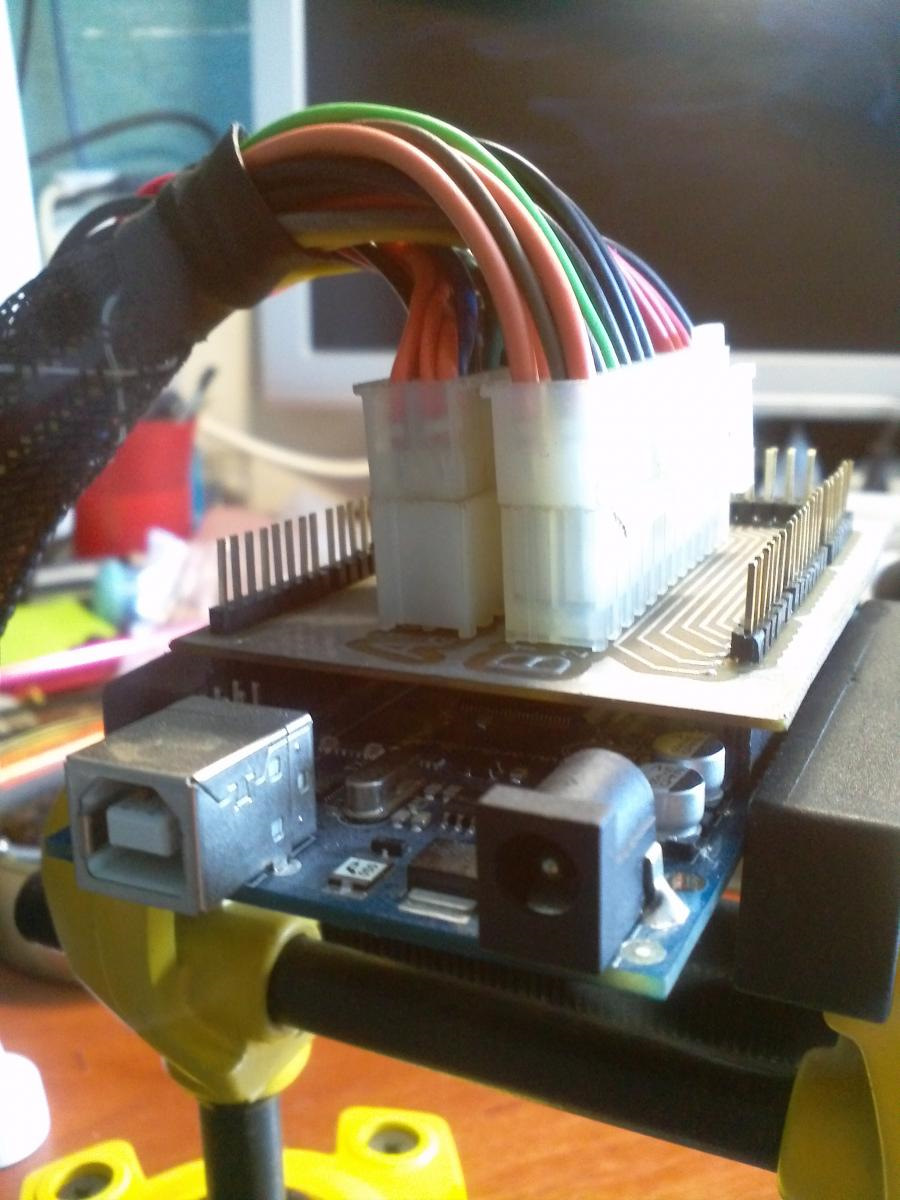

Блок збору даних:Шилд вставлений в Arduino

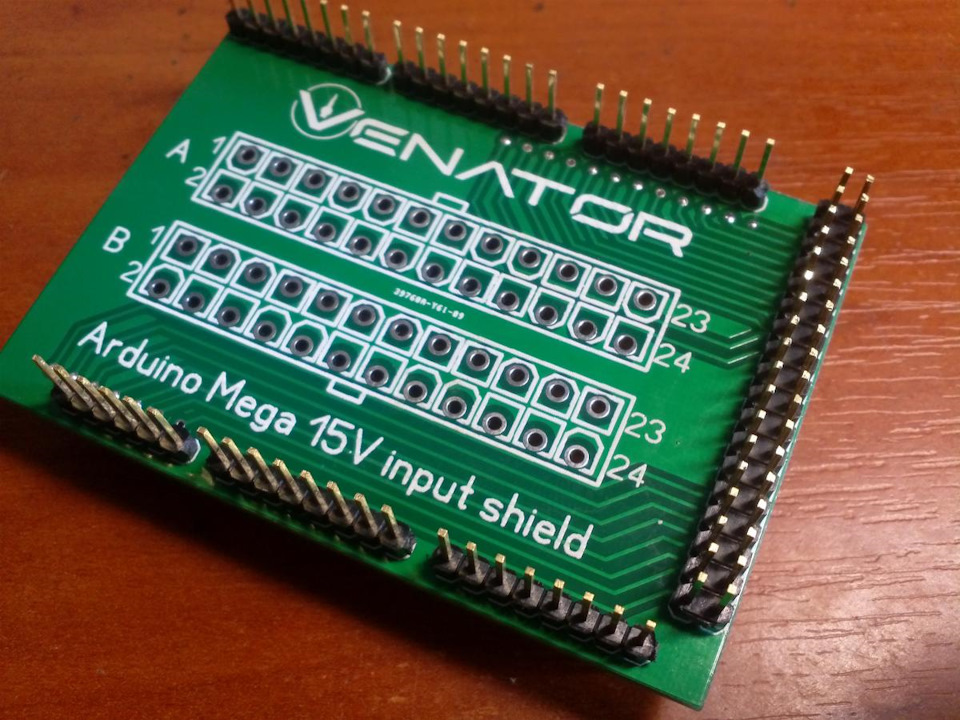

Але мені підвернувся офіційний шилд від людини, якій вона більшене потрібна за 150 грн (робити самому було влом і я погодився).

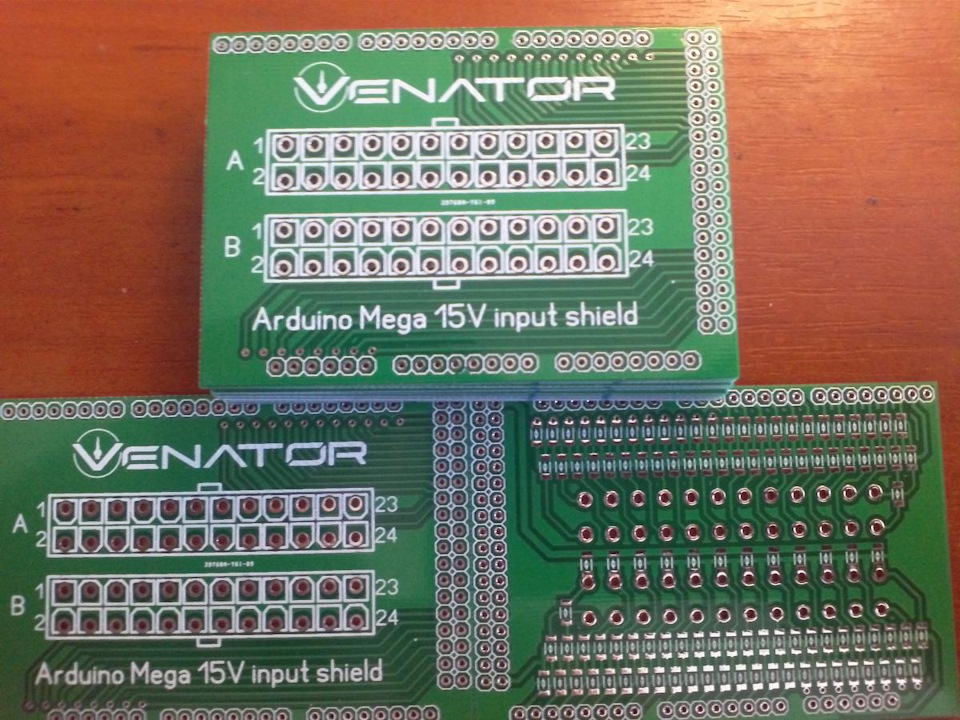

Не розпаяні печатки шилдів. Фото від розробників. Шилд з одногобоку
Шилд зі зворотного боку 3) Комп'ютер на базі Android або Windows. Яна просторах інтернету знайшов та купив за 800 грн ТВ приставку підAndroid. MK908 RK3188. Продуктивності більш ніж достатньо, мегакомпактний розмір, мінімальне енергоспоживання. Зовнішній вигляд ікомплектація MK908 Для порівняння — розміри
4) Блок живлення. Для більшості пристроїв вище у списку вистачаєживлення 5 Вольт від USB. Рекомендують, та й я так вчинив – купивблок KIS-3R33S. Одразу кілька штук. Реєстратор теж треба кудисьпідключити. А прикурювач не варіант. Блок живлення KIS-3R33S (5)Відображення інформації. В принципі вистачило б і планшета замістькомп'ютера та дисплея, але це теж не мій шлях (хоча для тестів ясаме ним і користуюсь). Однак у машину встановлюватиму феншуйнуматрицю SHARP LQ123K1LG03. Коштує дуже дорого і її мені не вистачаєдля повного складання. 6) Контролер HDMI+VGA+2AV для матриці.
Матриця з контролером
Разом матриця та контролер коштують у районі 4000 грн.
7) Так само можна поставити реле часу (для затримки відключення)Time Relay Module FRM01. 8) Я використовую з'єднання через USB.Проте можна використовувати з'єднання Wi-Fi (підключати навітькілька пристроїв, зокрема мобільний телефон). Але я вважаю, щобездротове з'єднання немає місця у важливих системах. І все ж Wi-FiHi-Link - RM04 можна встановити. Для нього потрібнаперепрошивка.
На цьому список заліза закінчується. Тепер про програмну частину:1)Операційна система Android v.4.2.2. Мінімум для встановленняпрограми Venator 2) Adobe Air - без нього не працює програма.Завантажити можна офіційно безкоштовно 3) TCP SerPort Auto -потрібно для з'єднання з Arduino через USB
4 ) Venator — програма відображення.
Якщо складнощі не лякають і бажання не відпало — у наступнійчастині продовжимо.
"
Шилд з одного боку
Шилд зі зворотного боку
3) Комп'ютер на базі Android або Windows. Я на просторах інтернетузнайшов та купив за 800 грн ТВ приставку під Android. MK908 RK3188.Продуктивності більш ніж достатньо, мега компактний розмір, мінімальне енергоспоживання. Зовнішній вигляд і комплектація MK908Для порівняння — розміри
4) Блок живлення. Для більшості пристроїв вище у списку вистачаєживлення 5 Вольт від USB. Рекомендують, та й я так вчинив – купивблок KIS-3R33S. Одразу кілька штук. Реєстратор теж треба кудисьпідключити. А прикурювач не варіант. Блок живлення KIS-3R33S (5)Відображення інформації. В принципі вистачило б і планшета замістькомп'ютера та дисплея, але це теж не мій шлях (хоча для тестів ясаме ним і користуюсь). Однак у машину встановлюватиму феншуйнуматрицю SHARP LQ123K1LG03. Коштує дуже дорого і її мені не вистачаєдля повного складання. 6) Контролер HDMI+VGA+2AV для матриці.
Матриця з контролером
Разом матриця та контролер коштують у районі 4000 грн.
7) Так само можна поставити реле часу (для затримки відключення)Time Relay Module FRM01. 8) Я використовую з'єднання через USB.Проте можна використовувати з'єднання Wi-Fi (підключати навітькілька пристроїв, зокрема мобільний телефон). Але я вважаю, щобездротове з'єднання немає місця у важливих системах. І все ж Wi-FiHi-Link - RM04 можна встановити. Для нього потрібнаперепрошивка.
На цьому список заліза закінчується. Тепер про програмну частину:1)Операційна система Android v.4.2.2. Мінімум для встановленняпрограми Venator 2) Adobe Air - без нього не працює програма.Завантажити можна офіційно безкоштовно 3) TCP SerPort Auto -потрібно для з'єднання з Arduino через USB
4 ) Venator — програма відображення.
Якщо складнощі не лякають і бажання не відпало — у наступнійчастині продовжимо.
"
Шилд з одного боку
Шилд зі зворотного боку
3) Комп'ютер на базі Android або Windows. Я на просторах інтернетузнайшов та купив за 800 грн ТВ приставку під Android. MK908 RK3188.Продуктивності більш ніж достатньо, мега компактний розмір, мінімальне енергоспоживання. Зовнішній вигляд і комплектація MK908Для порівняння — розміри
4) Блок живлення. Для більшості пристроїв вище у списку вистачаєживлення 5 Вольт від USB. Рекомендують, та й я так вчинив – купивблок KIS-3R33S. Одразу кілька штук. Реєстратор теж треба кудисьпідключити. А прикурювач не варіант. Блок живлення KIS-3R33S (5)Відображення інформації. В принципі вистачило б і планшета замістькомп'ютера та дисплея, але це теж не мій шлях (хоча для тестів ясаме ним і користуюсь). Однак у машину встановлюватиму феншуйнуматрицю SHARP LQ123K1LG03. Коштує дуже дорого і її мені не вистачаєдля повного складання. 6) Контролер HDMI+VGA+2AV для матриці.
Матриця з контролером
Разом матриця та контролер коштують у районі 4000 грн.
7) Так само можна поставити реле часу (для затримки відключення)Time Relay Module FRM01. 8) Я використовую з'єднання через USB.Проте можна використовувати з'єднання Wi-Fi (підключати навітькілька пристроїв, зокрема мобільний телефон). Але я вважаю, щобездротове з'єднання немає місця у важливих системах. І все ж Wi-FiHi-Link - RM04 можна встановити. Для нього потрібнаперепрошивка.
На цьому список заліза закінчується. Тепер про програмну частину:1)Операційна система Android v.4.2.2. Мінімум для встановленняпрограми Venator 2) Adobe Air - без нього не працює програма.Завантажити можна офіційно безкоштовно 3) TCP SerPort Auto -потрібно для з'єднання з Arduino через USB
4 ) Venator — програма відображення.
Якщо складнощі не лякають і бажання не відпало — у наступнійчастині продовжимо.
"рекомендують, та й я так вчинив – купив блок KIS-3R33S. Одразукілька штук. Реєстратор теж треба кудись підключити. А прикурювачне варіант. Блок живлення KIS-3R33S (5) Відображення інформації. Впринципі вистачило б і планшета замість комп'ютера та дисплея, алеце теж не мій шлях (хоча для тестів я саме ним і користуюсь). Однаку машину встановлюватиму феншуйну матрицю SHARP LQ123K1LG03. Коштуєдуже дорого і її мені не вистачає для повного складання. 6)Контролер HDMI+VGA+2AV для матриці.
Матриця з контролером
Разом матриця та контролер коштують у районі 4000 грн.
7) Так само можна поставити реле часу (для затримки відключення)Time Relay Module FRM01. 8) Я використовую з'єднання через USB.Проте можна використовувати з'єднання Wi-Fi (підключати навітькілька пристроїв, зокрема мобільний телефон). Але я вважаю, щобездротове з'єднання немає місця у важливих системах. І все ж Wi-FiHi-Link - RM04 можна встановити. Для нього потрібнаперепрошивка.
На цьому список заліза закінчується. Тепер про програмну частину:1)Операційна система Android v.4.2.2. Мінімум для встановленняпрограми Venator 2) Adobe Air - без нього не працює програма.Завантажити можна офіційно безкоштовно 3) TCP SerPort Auto -потрібно для з'єднання з Arduino через USB
4 ) Venator — програма відображення.
Якщо складнощі не лякають і бажання не відпало — у наступнійчастині продовжимо.
"рекомендують, та й я так вчинив – купив блок KIS-3R33S. Одразукілька штук. Реєстратор теж треба кудись підключити. А прикурювачне варіант. Блок живлення KIS-3R33S (5) Відображення інформації. Впринципі вистачило б і планшета замість комп'ютера та дисплея, алеце теж не мій шлях (хоча для тестів я саме ним і користуюсь). Однаку машину встановлюватиму феншуйну матрицю SHARP LQ123K1LG03. Коштуєдуже дорого і її мені не вистачає для повного складання. 6)Контролер HDMI+VGA+2AV для матриці.
Матриця з контролером
Разом матриця та контролер коштують у районі 4000 грн.
7) Так само можна поставити реле часу (для затримки відключення)Time Relay Module FRM01. 8) Я використовую з'єднання через USB.Проте можна використовувати з'єднання Wi-Fi (підключати навітькілька пристроїв, зокрема мобільний телефон). Але я вважаю, щобездротове з'єднання немає місця у важливих системах. І все ж Wi-FiHi-Link - RM04 можна встановити. Для нього потрібнаперепрошивка.
На цьому список заліза закінчується. Тепер про програмну частину:1)Операційна система Android v.4.2.2. Мінімум для встановленняпрограми Venator 2) Adobe Air - без нього не працює програма.Завантажити можна офіційно безкоштовно 3) TCP SerPort Auto -потрібно для з'єднання з Arduino через USB
4 ) Venator — програма відображення.
Якщо складнощі не лякають і бажання не відпало — у наступнійчастині продовжимо.
"зокрема мобільник). Але я вважаю, що бездротове з'єднання немаємісця у важливих системах. І все ж Wi-Fi Hi-Link - RM04 можнавстановити. Для нього потрібна перепрошивка.
На цьому список заліза закінчується. Тепер про програмну частину:1)Операційна система Android v.4.2.2. Мінімум для встановленняпрограми Venator 2) Adobe Air - без нього не працює програма.Завантажити можна офіційно безкоштовно 3) TCP SerPort Auto -потрібно для з'єднання з Arduino через USB
4 ) Venator — програма відображення.
Якщо складнощі не лякають і бажання не відпало — у наступнійчастині продовжимо.
"зокрема мобільник). Але я вважаю, що бездротове з'єднання немаємісця у важливих системах. І все ж Wi-Fi Hi-Link - RM04 можнавстановити. Для нього потрібна перепрошивка.
На цьому список заліза закінчується. Тепер про програмну частину:1)Операційна система Android v.4.2.2. Мінімум для встановленняпрограми Venator 2) Adobe Air - без нього не працює програма.Завантажити можна офіційно безкоштовно 3) TCP SerPort Auto -потрібно для з'єднання з Arduino через USB
4 ) Venator — програма відображення.
Якщо складнощі не лякають і бажання не відпало — у наступнійчастині продовжимо.
Коментарі20
спасибі шукатиму рішення
привіт спасибі за докладну відповідь і у мене до вас ще питання купив ардуїно 2560 з wifi модулем вбудованим а прошити його не можу ви не знаєте як це зробити саме wi-fi модуль прошити
Ні, не знаю.
привіт а можете описати як ви реалізували підключення по юсб і чи треба щось вписати в скетч для його роботи по юсб
Здрастуйте. Я відмовився від такого підключення на користь Ethernet. Так як для роботи потрібна зайва програма-милиця. Скетч змінюється тільки коментуванням або розкоментуванням потрібного послідовного порту.
привіт я дуже далекий від того, що ви написали я в порівнянні з вами безграмотний тому прошу у вас готовий скетч щоб залити в ардуїно і як встановити програму милиця
Саме тому, що я не захотів морочитися, я і не зробив з'єднання через USB. Для установки потрібно1) Винятково Arduino Mega 2560 R3 з 16U2 (не CH340).2) Встановлення програми автозавантажувача.3) Встановлення програми TCP Serport Auto.4) Встановлення а...
Я хочу зібрати таку приладку, все підібрав на алі експрес, , , і готова до замовлення, ось тільки шилд не як не можу знайти або замовити,
Зможеш допомогти з пошуком шилду
Найпростіше зробити шилд самому або замовити виготовлення друкованої плати. Знайти шилд складно.
А як можна самому його виготовити?
Для цього потрібне невелике розуміння електрики та електроніки. Шилд - це мініатюрне складання резистивних дільників. На кожен пін - два резистори. Ось і все. Приклади шилдів є у мене в посиланнях.
Який в результаті час старту? Андроїд довго вантажиться?
Поки що час старту близько 3х хвилин. Завантажується планшет, за ним вручну Серпорт, а за ним вручну Венатор. Я все ще не придбав матрицю LQ123K1LG03. Як тільки вистачить фінансів, підключатиму не древній планшет, а МК908, там час старту виходило бли...
Коротше виходить андроїд не варіант. Ніщо не перевершить вин8 з часом старту 7-10 секунд ...
Зараз час старту 2-3 секунди. Точніше вихід зі сну. Все інше нервово курить осторонь.
браво!
класна тема. чекаю продовження))
Підкажи будь ласка, як буде здійснюватися управління цим девайсом або він тільки виводитиме дані?
Загалом вона повинна тільки виводити інформацію, однак для налаштування, перемикання скінів, скидання добового пробігу і тд - передбачені висновки під кнопки. Ах так, цілком можна підключати мишу через USB.
