Частина автомобілів десятого сімейства має штатно встановлене додаткове реле стартера, інша половина обходиться без нього. Яке призначення такого додаткового реле і навіщо його встановлюють деякі автолюбителі?
Є думка, Що на машинах зі старим замком запалювання (випуск приблизно до 2003 року, (підсвічування ключа у вигляді зеленого кільця, а не окремого світлодіода) додаткового реле стартера немає. Однак, на деяких нових автомобілях з ЕБУ Січень7.2 і вище таке додаткове реле стартера встановлено із заводу.

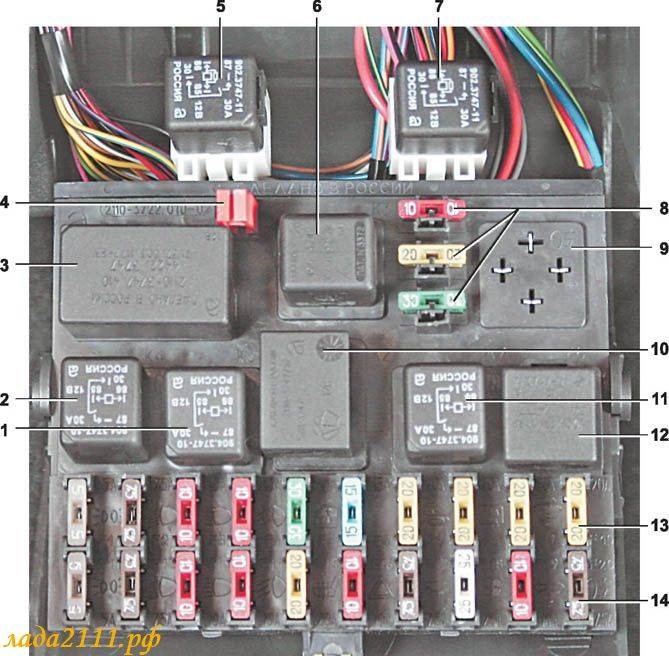

1- реле далекого світла фар (к5);
2-релі ближнього світла фар (к4);
3-реле контролю та перевірки справності ламп (к1);
4-пінцет для вилучення запобіжників;
5-релі включення склопідйомників дверей;
6-реле включення покажчиків повороту та аварійної сигналізації (к3);
b>7-реле включення стартера;
8-запасні запобіжники;
9-місце встановлення реле протитуманних фар;
10-реле включення стартера; склоочисників і стекопомивачів (к2);
11-реле включення обігріву заднього скла (к7);
12-додаткове реле (к6);
13-верхній ряд запобіжників (F1-F10 встановлені по порядку номерів зліва направо);
14-нижній ряд запобіжників (F11-F20 встановлені по порядку номерів зліва направо)
Навіщо потрібне додаткове реле стартера:
1-Для захисту стартера від випадкового (внаслідок зносу, тривалого запуску) спікання контактів у замку запалювання;
2-Для того, щоб відключити живлення стартера, коли мотор запустився, а ключ при цьому, з якоїсь причини, продовжує перебувати в режимі "стартер";
3-Розвантажує контакти замку запалювання.
Як перевірити додаткове реле стартера, чи встановлено вона в "десятці"? . Це реле навісне і на фотографії вказано стрілкою.
По-друге, можна перевірити його роботу наступним чином:крутити стартер у режимі продування циліндрів, через 12-13 сек стартер повинен вимикатися автоматично.
