Як тільки дружина отримала права відразу виникла думка про пам'ятьсидіння.
У мене сидіння з усіма площинами регулювань. Ось почитав багатоінформації і зважився, зроблю! Здавалося б! , Замінити моторисидіння на мотори 4х контактні і закинути проводку з кнопками івсе) Та не тут то було)))))
І так нам знадобиться для установки:

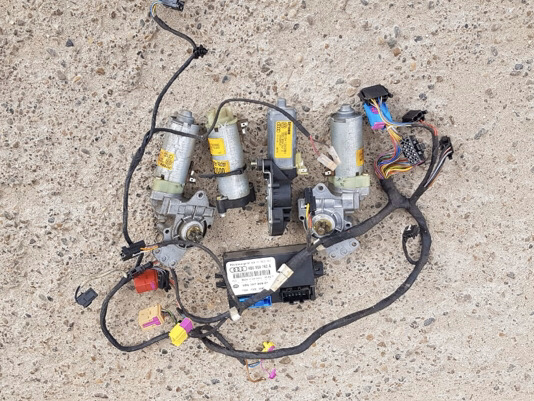

Мотори 4х контактні
3B0959761T - 1шт,
3B0959761R - 1шт,
3B0959761AB - 1шт,
3B0959761P - 1шт. > Проведення під сидіння

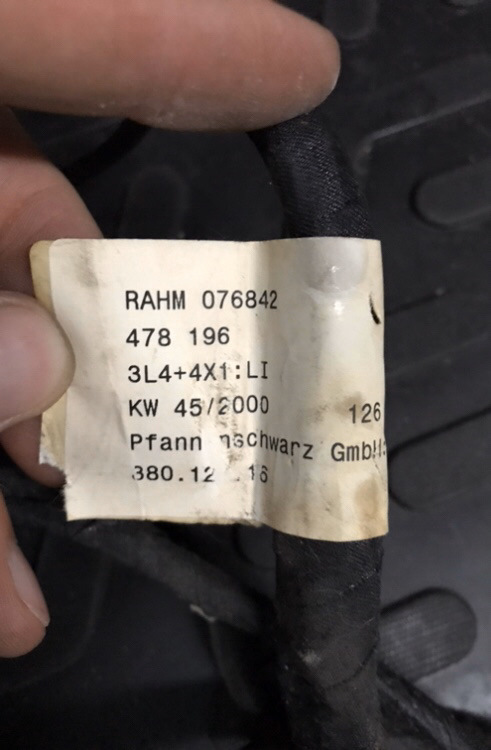

RAHM 076842 — 1шт (може це не номер, на фото вся бирка є)
Блок управління сидінням
4B0959760A — 1шт
Кронштейн для блоку управління 1шт ставиться під сидінням,

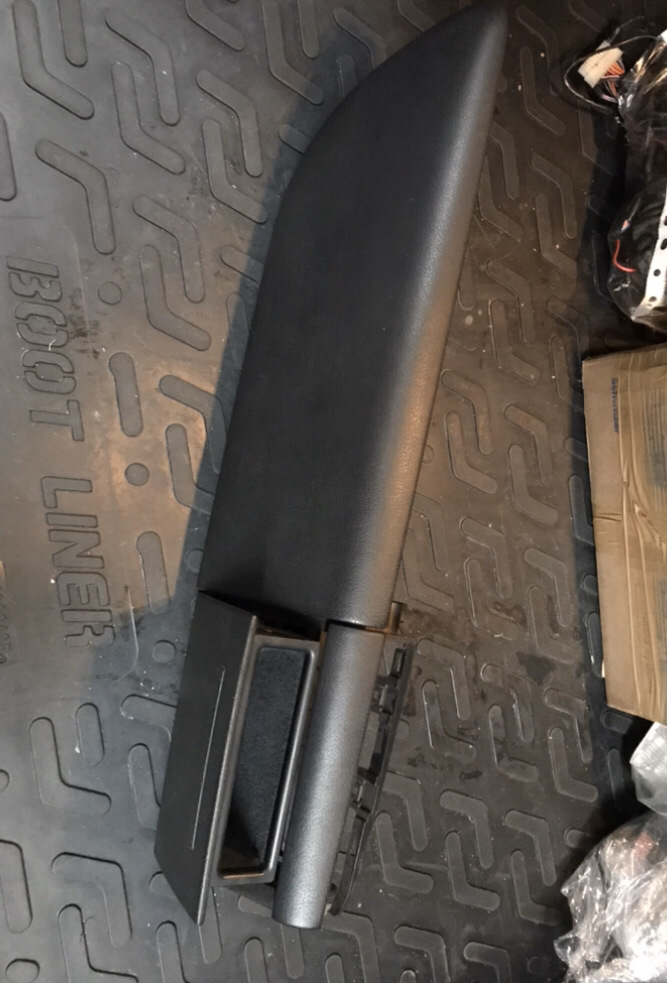

Кишень дверей під кнопки — 1шт (ставиться на нашу карту безпроблем)

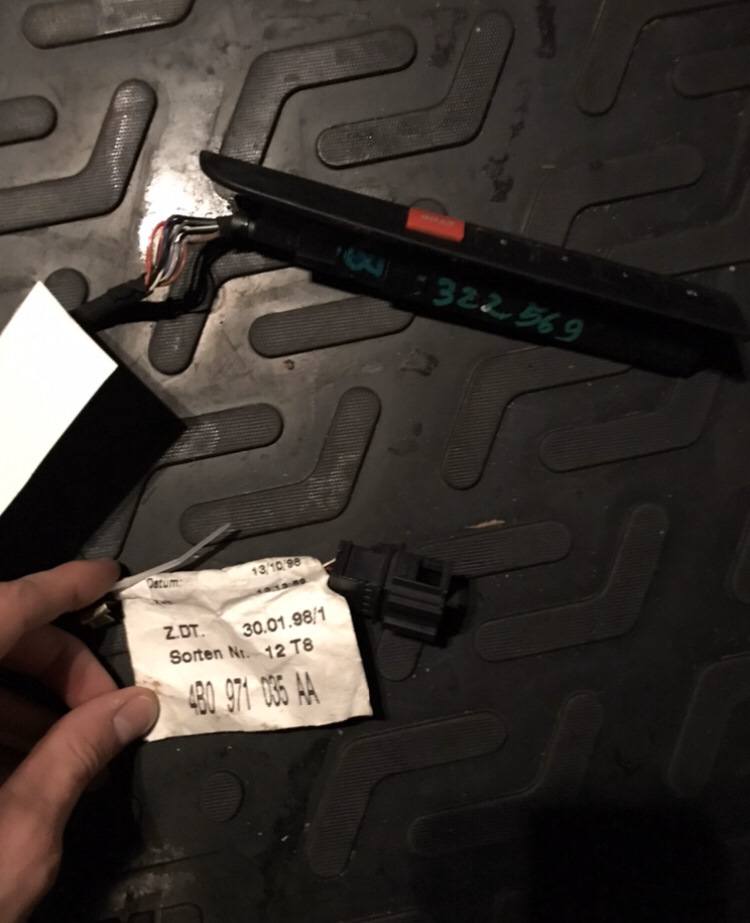

Блок кнопок у двері з проводкою та фішкою< br/>
4B0971035AA — 1шт
І пару метрів проводів)
А далі найцікавіше)))
Кнопки у двері та проводка під сидінням зв'язуються основноюпроводкою (косою) салону, яку купувати заради цього безглуздо)

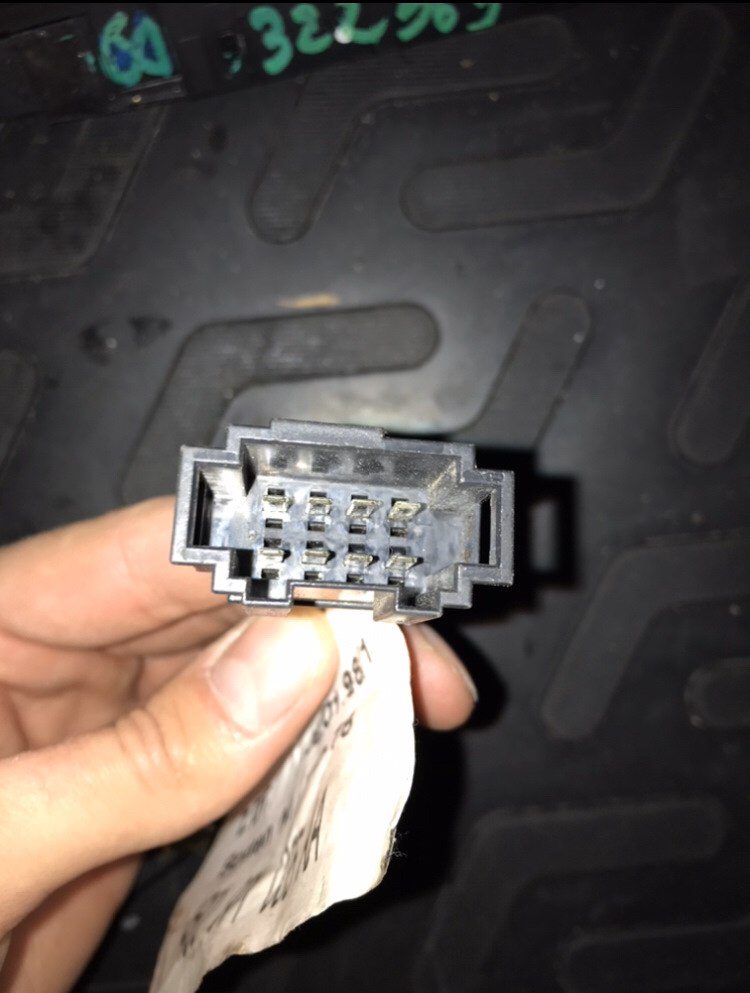

В Ельзі Дуже багато варіантів кольорів проводки, мабуть для різнихрегіонів. Але в результаті розібрався що до чого. У дверях у насвід блоку кнопок пам'яті йде роз'єм на 8пін:
1 — червоно-синій ( його на постійний + у замку двері до такого жкольору (може бути інший) перевірити тестером на закр-му дверномузамку)
2 — біло-чорний (його на пін 2 сидіння білий)
< 3 — чорний (на пін 3 сидіння чорний)
4 — сіро-синій (до підсвічування ручки дверей (червона лампа))
5 — коричневий (у заводське скручування дверної проводки на масу, коричневий)
6 — фіолетово-чорний (на пін 6 сидіння фіолетово-чорний)
7 — біло-зелений (на пін 7 сидіння зелений)
< 8 — червоно-білий (на пін 8 сидіння червоно-білий)
> 1 — Зелено-червоний (у діагностичний роз'єм під кермом у пін7)
2 — білий
3 — чорний
4 — фіолетовий (на блок пам'яті дзеркал, його не чіпаємо)
5 — сірий (на блок комфорту під ногами водія в роз'єм на 20 пініввставляємо якщо вільний у пін 17, якщо зайнятий там будечорно-сірий, в'яжемо до нього)
/>
6 — фіолетово-чорний
7 — зелений
8 — червоно-білий
9 — зелено-жовтий (на зелено-жовтий пін 4 замки водійськихдверей)
10 - порожній.
Сподіваюся комусь знадобиться))
Працює вже 2000км, всі норми)
Проведення під сидінням
Кнопки у двері:Запчастини на фото:1000221000Запчасти нафото:3B0959761TЗапчасти на фото:080600
Коментарі20
Хочу собі поставити з усіма регулюваннями в заміну напівелектричних.
Потрібні такі ж блоки, як у мене стояли (біля кнопок на сидінні) штатно, до встановлення пам'яті.
Отже вони стоять у самих сидухах?
Так. З кнопками йдуть, туди підключаються роз'єми проводки під сидінням
Походу, треба ще роз'єми шукати доп повністю електро ... Або там фішки однакові просто проводів менше в моїх?
Не знаю, у мене відразу були повністю електро. Думаю коли візьмеш у руки крісла (повністю електро які) відразу все зрозумієш. А там по ходу розберешся
Зрозуміло.Дякую за інфу!🤝
Так без проблем!)) 🤝
А коли йде 8-кр.бел в коричневої фішки на 10 пін.
Розпинування і кольори проводів точно вірні? Кольори бог з ним інші, але ось по сигналу щось не збігається. пін блоку пам'яті, 2 - білий/чорний на 25 пін блоку пам'яті, 3 - коричневий земля, 4 - фіолетовий/чорний на пін 13 блоку пам'яті, 6 - сірий/си...
Мотори геморно переставляти?
Ні. Вони ж такі ж штатні, тільки пінів більше, під свою проводку. Просто зняв-поставив. Складність була в подальшому розключенні всіх проводів.
Без редукторів перекручував? Оббивку сидіння знімати не потрібно?
Без редукторів. Знімати тільки спинку, знизу все в доступі. Оббивку не треба чіпати зовсім
Чудова новина.
Там з механіки взагалі все без проблем. Найскладніше це розлучення далі, що куди підключати. Тому саме розпинування намагався детальніше розписати.
Ну я планую все готове взяти тупо переставити.
Готове що? Сидіння з пам'яттю?
ні, донор є. Мотори, проводка, блоки, кнопки)
Головне салонне проведення!
