Так ось, давно я дивився на просторах інтернету як х я довго ненаважувався повторити цей подвиг, тому що дивлячись на креслення ямав деякі сумніви, а точніше нерозуміння складання цієїконструкції.
І ось зважився.

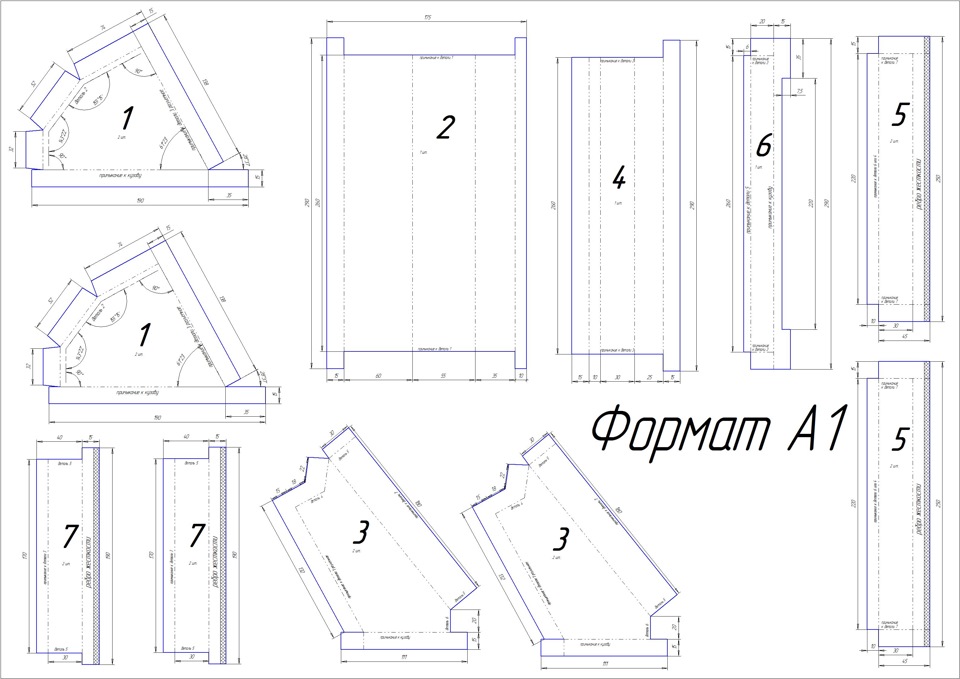

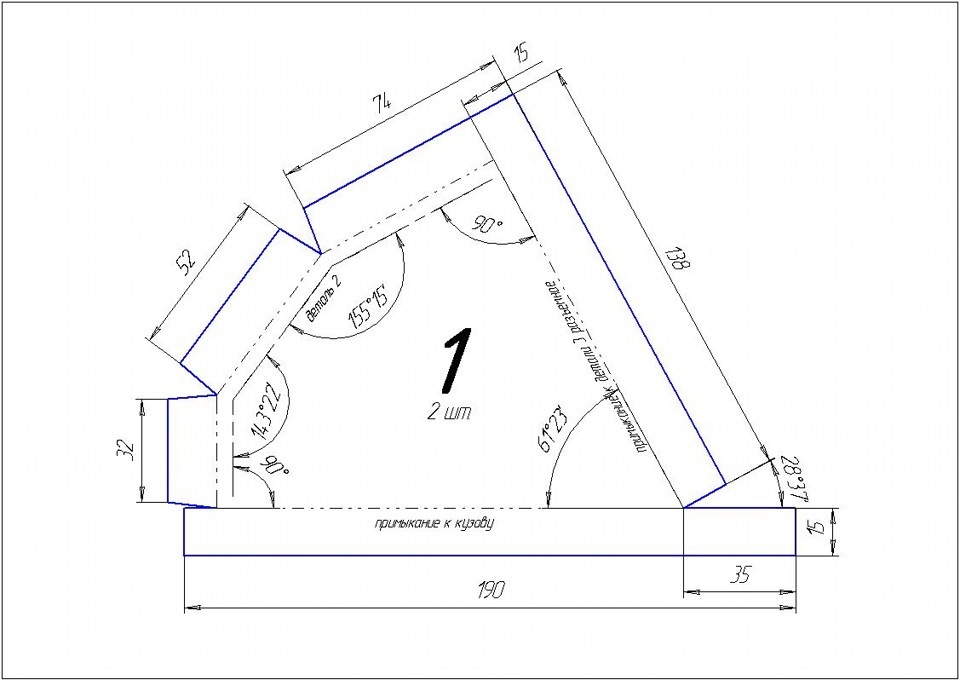

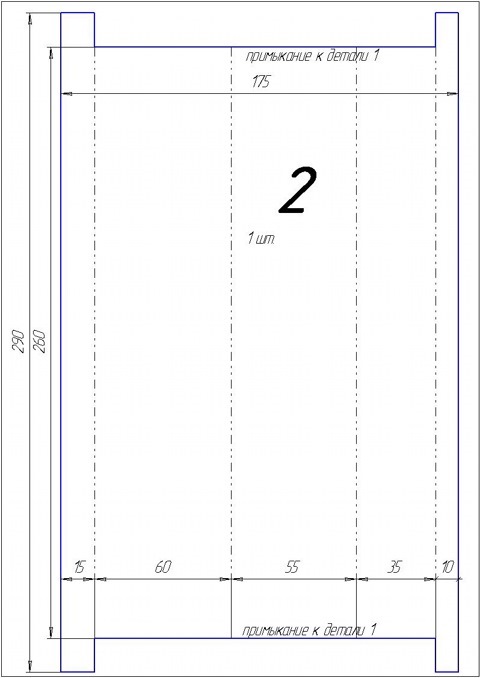

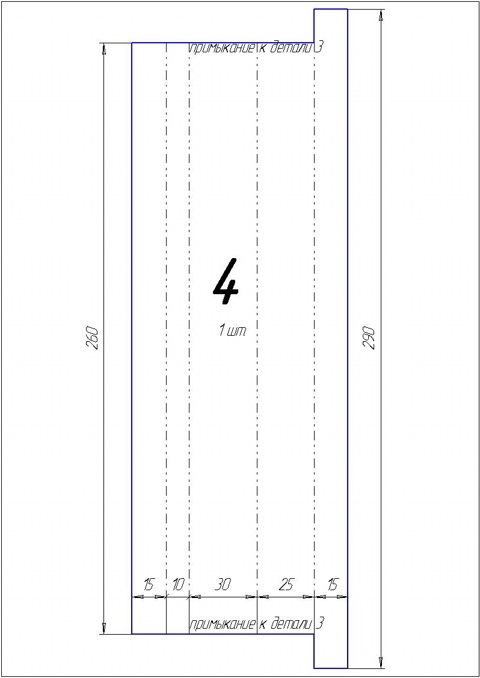

Полазівши по інету і драйву в тому числі накопав у людей в б/ж (знайшовся автор і попросив вставити посилання на свій б/ж, так яккреслення начебто б його посилання на б/ж автора, ну мені не шкода, я поважаю праці чужих людей) і просто на форумах ось такікреслення:
По суті креслення у всіх однакові. То розмір не відповідаєдійсності (пливе).

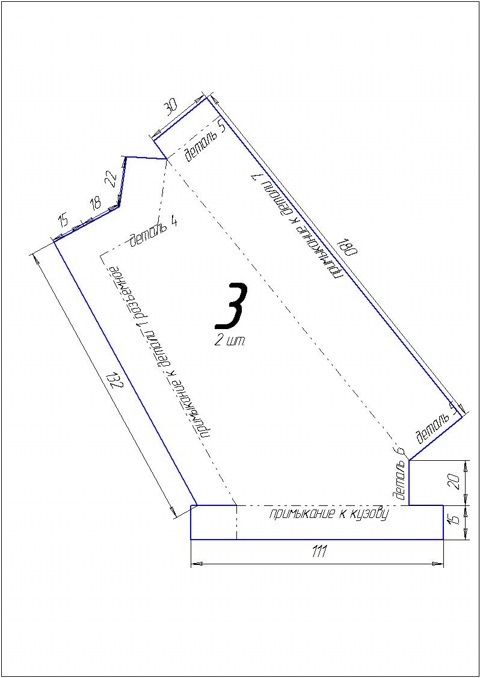

І хоч за кресленням у мене завжди були і хороші оцінки і хорошерозуміння креслень і схем, але згадувати технікум і поратися злінійкою і олівцем мені не хотілося. Тим більше, виходячи з самоїдеталі це незграбна робота і мене посміхнув розмір на одному зкресленні 132. У такому виготовленні 131 або 133 теж будутьдопустимі, не механізм же збираю з допусками на посадки...
— прибрав усі поля
— поставив креслення по одному на кожен лист
— зробив масштаб 100%
— розтягнув зображення до необхідного розміру
— роздрукував
< < br> - перевірив лінійкою всі розміри
- відкоригував і передрукував
- повторив процедуру кілька разів до отримання необхідногорезультату :)
У мене вийшли креслення необхідного розміру на окремих аркушах, алея ще зробив копію зі складальним для того, щоб бачити розміри іперевірити ще раз.
Після вирізав усі деталі, вони у мене будуть шаблонами. Кожнудеталь поклав на аркуш картону, обвів та вирізав. Ось з цимматеріалом я і приступив до пробного складання адаптера салонногофільтра ВАЗ 2108-99, 13-15. Яка деталь і саме до якої поверхніпримикає.
Склеїв і вийшла ось така фігня.
неправильний адаптер
Довго я з лінією крутився навколо нього і думав де ж у мене попливрозмір або що я не так зробив.
Косяк був настільки примітивний, що я офігел, коли його побачив.
І після цього вирішив зробити невеликий фотосет якісь деталі і деповинні розташовуватися на адаптері.
Умовно можна розділити адаптер на три частини.
Перша частина, ставитися намертво до кузова
Третя частина, служить посадковим "кожухом для самого фільтра"
Середня частина. Повинна від'єднуватися для доступу до вентилятора (для ремонтопридатності)
зліва третина конструкції, справа друга частина
І фотографії макета у зборі з пронумерованими деталямиконструкції.
По суті макет адаптера готовий.
Раджу всім. Не поспішайте одразу робити з металу, краще спершупотренуватися на папері, це не займає багато часу, але дає чіткеуявлення яка деталь куди кріпитися і де вкрай неприпустимо зробитипомилки, а де можна і трохи напортачити :)
Поки що все. Наступна частина - чистове виготовлення адаптерасалонного фільтра.
"але дає чітке уявлення яка деталь куди кріпитися і де вкрайнеприпустимо зробити помилки, а де можна і трохи напортачити :)Поки все. Наступна частина - чистове виготовлення адаптерасалонного фільтра.
"але дає чітке уявлення яка деталь куди кріпитися і де вкрайнеприпустимо зробити помилки, а де можна і трохи напортачити :)Поки все. Наступна частина - чистове виготовлення адаптерасалонного фільтра.
