Як я вже писав раніше завдання було зібрати адаптер з мінімальнимивкладеннями, з цього власне справа і просувалося непоспішаючи.Дуже довго шукав матеріал для виготовлення, але хтошукає той завжди знайде.Приніс мені тесть з роботи 12 листівоцинковки порізаної у формат А4, у них щось приходить упаковане втакий матеріал.Я погрався викрійками і розкреслився аж на 5аркушів, але всі деталі адаптера я зміг розмістити на 5 аркушахоцинкування формату А4 (креслення на папері займали 11аркушів).
, коло та малесенький.

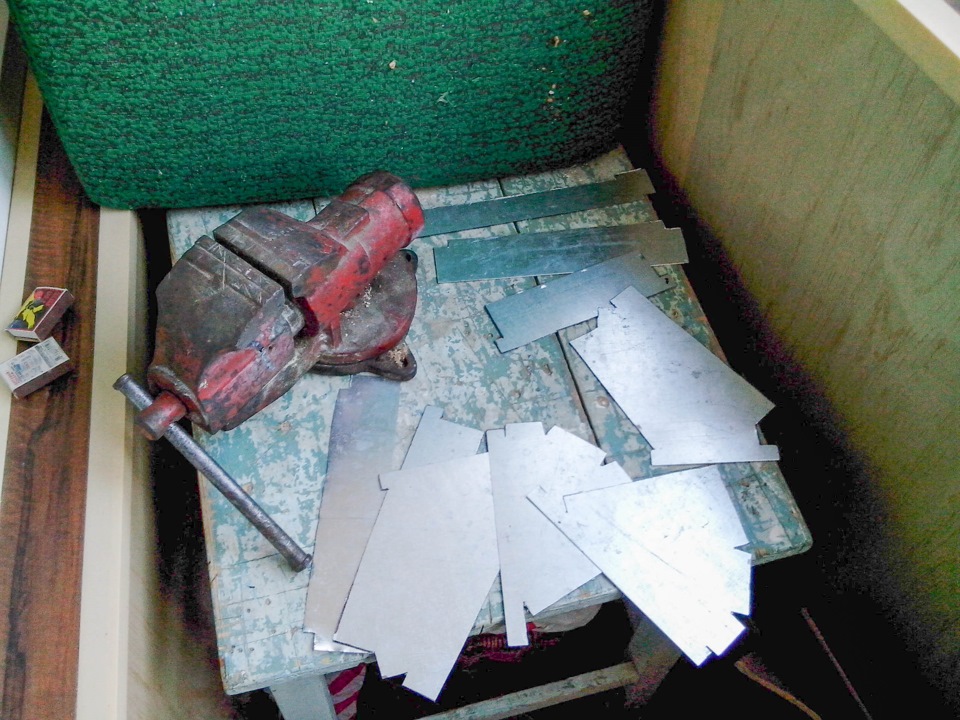

Нормально розкроїти деталі вийшло за допомогою болгарки, по 10хвилин роботи після роботи протягом 3-х днів.

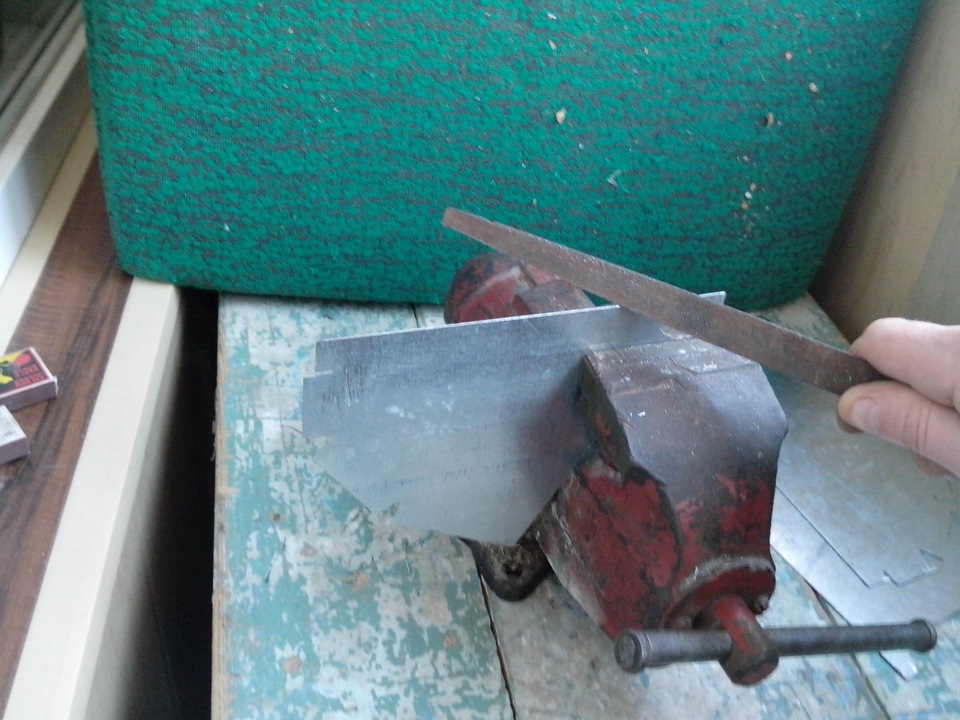

Після, вже вдома підчистив задирки і трошки підправив косяки задопомогою напилка.

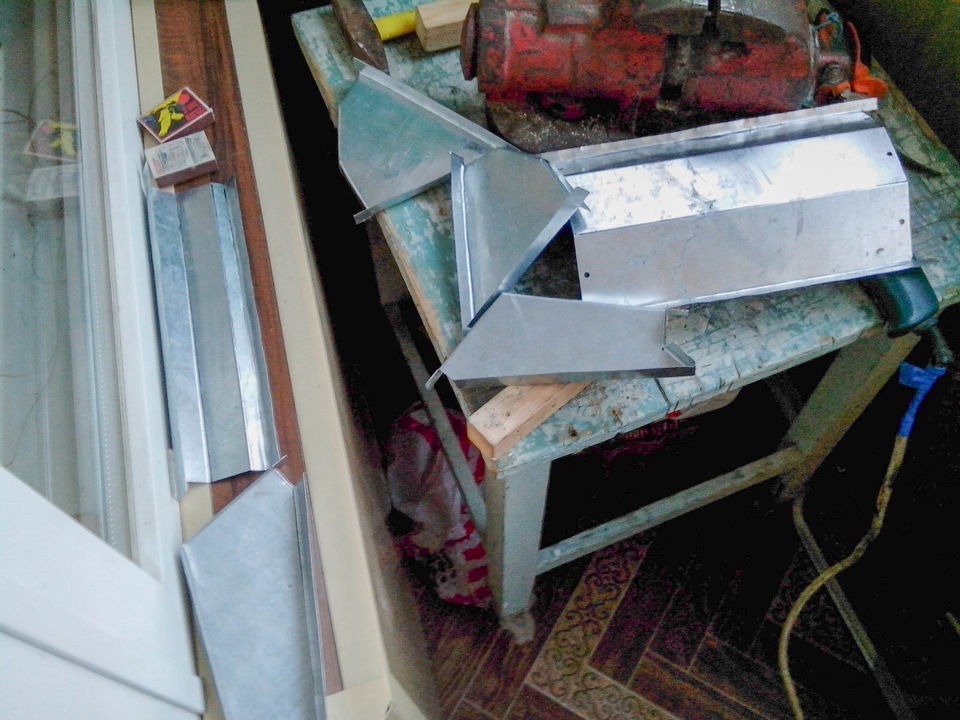

Гнув деталі в лещатах, руками, молоток брав у крайніх випадках.
Збирав за допомогою старого заклепочника, взятого у кума.Заклепочник не обламував "хвостики" доводилося після того, якзаклепав, бокорізами обрізати "хвіст" заклепки. Так само після щерозклепував заклепки за допомогою молотка на лещатах. Чи то длязаклепок матеріал мав бути товщі, чи то заклепочник уже такий, чито руки у мене не від туди. Перший раз використав заклепочник.

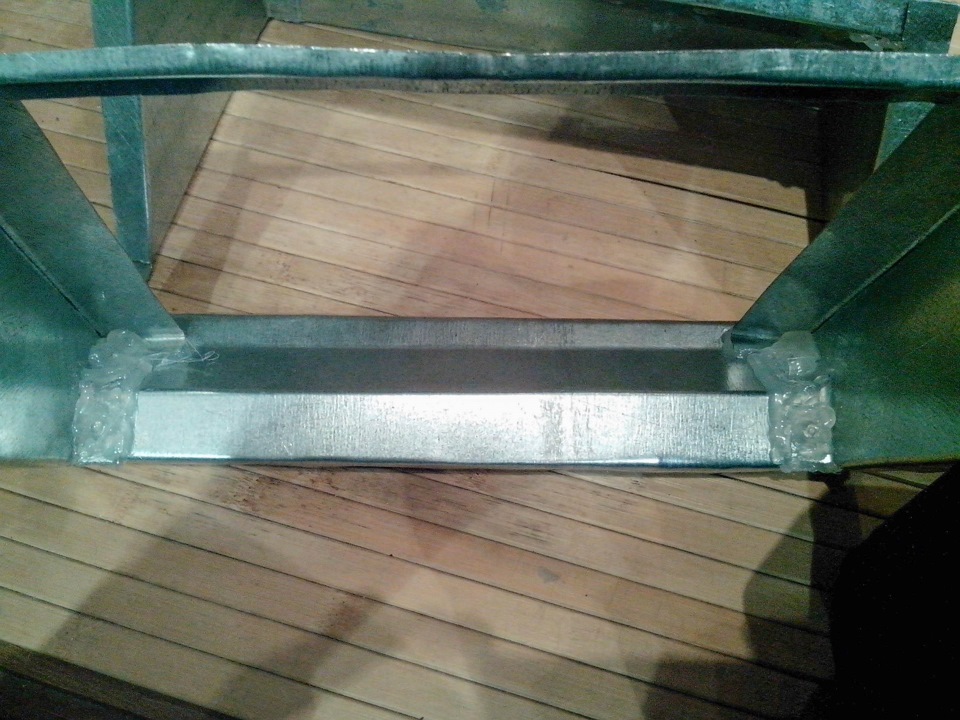

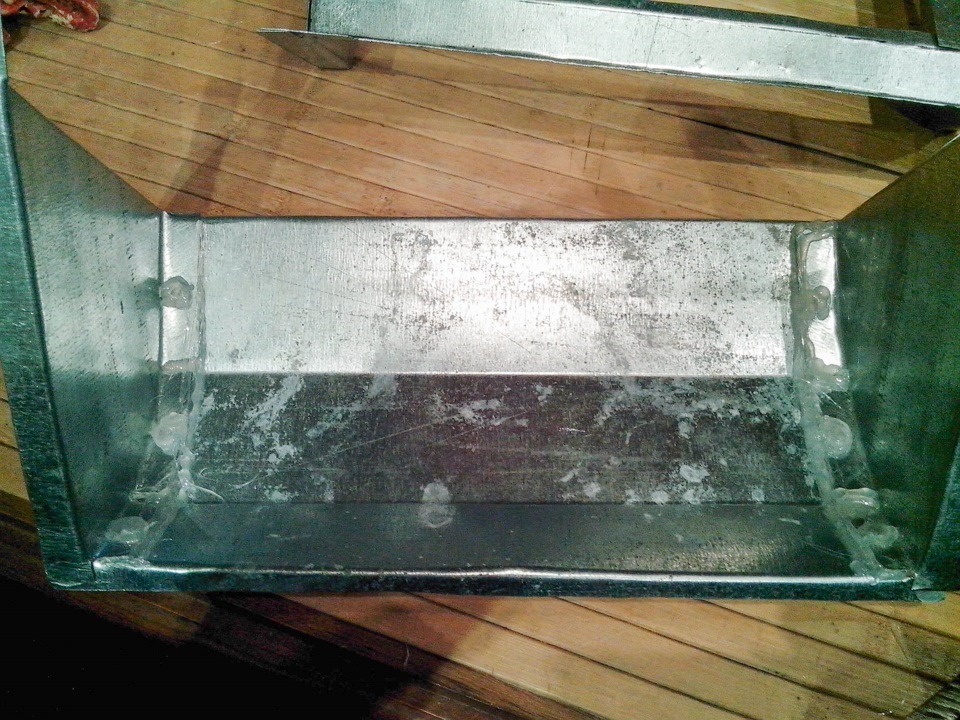

Ну та гаразд, зібрав. Після складання в адаптері спостерігалисящілини, не смертельно, у ВАЗі і так їх вистачає, але я подумав що влинівці, де стоятиме адаптер, може бути багато всякої гидоти і неварто їй потрапляти минаючи фільтр у салон. Взяв термо-пістолет ізаклав усі шви на адаптері. Краси це йому не додало, алегерметичності цілком. Після взяв ущільнювач, який використовуютьдля вхідних дверей і вікон, розрізав його навпіл уздовж, і наклеївна місце поєднання двох частин адаптера.
Так само проклеїв місце сполучення адаптера і кузова машини, дно.робити наліпив (інакше це не можна назвати) ущільнювач на ребражорсткості рамки фільтра, ну що б коли лазити в линьовці неподряпатися. З витрат 14.58 грн заклепки. Ущільнювач залишивсяпісля обклеювання дверей, а стрижні термо-клейового пістолета у менебули (пішло 2 шт 300х11мм). Ось і готовий адаптер салонногофільтра. Встановлюватиму пізніше з ревізією та мастилом вентилятораобігрівача та чищенням верхньої шахти вентиляції салону.
Харків 30 березня 2015 року. Офігети весна, а 27 березнятемпература була +14 +16. Ах, так, зовсім забув, питання:хто якфіксував дві половини адаптера, які затискачі чи пристосування?
> Я поки що надумав на біндер затискачі (затискачі для грошей), але може у кого ще якісь ідеї чи рішення?
Коментарі20
молодець, вийшло здорово! Розкажи про експлуатацію через 2 роки!
не поставив я його, не доробив
Привіт. А скинь будь-ласка креслення на [email protected] Спасибі заздалегідь.
Привіт. На жаль їх уже немає (вердовських файлів). Перекинь ці у верд і у форматі 1 до 1 перевір розміри по лінійках у верді. Роздрукуй проби і ще раз перевір. Тільки так чи знайди в інеті готові варіанти, тільки обов'язково Перевірте. Як правило, пр...
Ну і на цьому спасибі.) У тебе кльовий БЖ.👍👍👍 Підписався.
Дякую. А че ти машину не додаєш?
Хай знає, я водій недосвідчений, кататися тільки цього року почав, хоча права з 2009.)) Соромлюся напевно.))
Робив так само, оловинки некріпив між собою, при закрутці обох половині до кузова вони притиснулися один до одного)
вітаю ! нарешті дозрів!) - Тепер зберися силами і встанови !)сам досі ще дозріваю)))-ще в паперовій стадії все! (жаба-страшна штука)))
Поставив тільки половину, до другої частини руки не доходять. Так і катаюся з однією половиною та прикритою шахтою шматком синтапону.
Подивися у мене в бортовику кріплення. Юзаю давно і нічого не відкрилося.
добре, гляну
Ппц ))) сніг ... у нас зливи 2 дні вже ) Два болта з боків йому цілком достатньо.
А в нас ось, у суботу божевільний вітер, у неділю вночі випав сніг і вже сьогодні у вівторок досі лежить, але підтає.
Мужик у Тернополі вже їх продає готові! (видно наклепав 50 шт і заробляє)! Я у нього брав! Дві половини кріпляться на 2-х болтах у принципі вистачає!
Та й не тільки він продає, багато хто. Я бачив такі варіанти на болтах, я думав може хто якесь швидкознімне кріплення запропонує.
14,58 о_О жах… ось це витрати))))
я і так економив як міг, але ціни на заклепки непохитні )
е*науковий долар…)
і не кажи
