Мотор склоочисника ВАЗ 2110 + підрульові перемикачі ВАЗ 2108

Впровадив мотор склоочисника ВАЗ 2110 замість старого двигуна. Всеробилося тільки через паузу. Для встановлення довелося ще купитипідрульові перемикачі ВАЗ 2108 і реле переривник склоочисника724.3777-01 з регулюванням паузи. br>

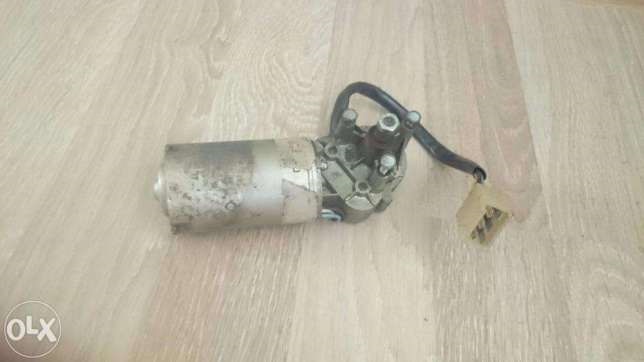

Мотор стеклоочистителя ВАЗ 2110

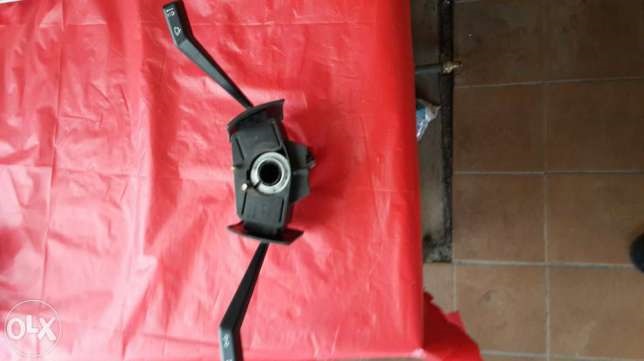

Подрулевые переключатели ВАЗ 2108

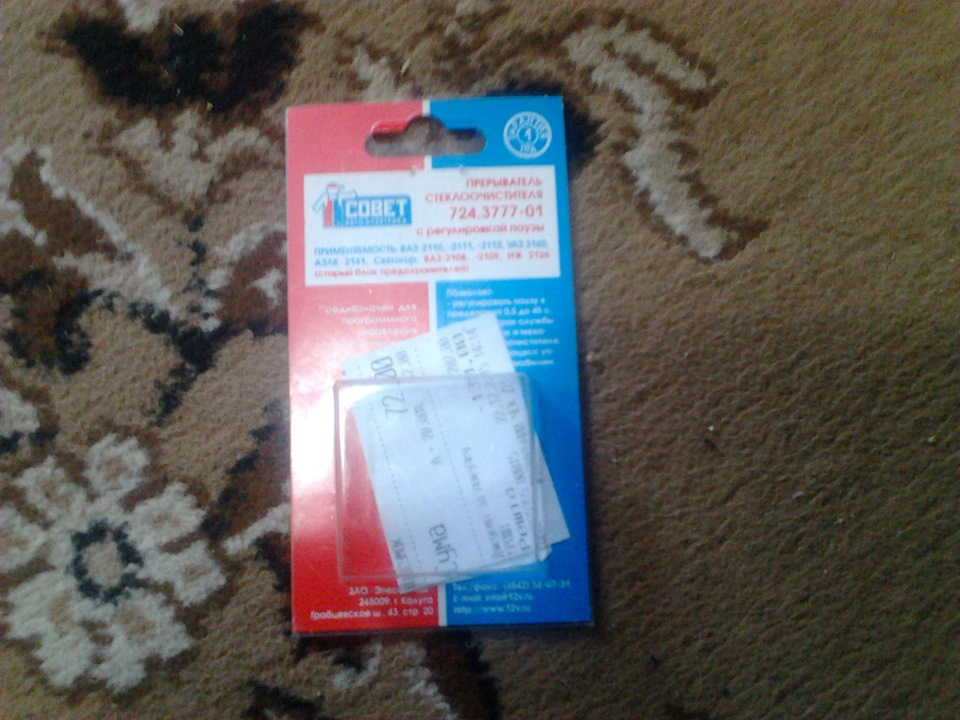

Упаковка с реле прерывателя

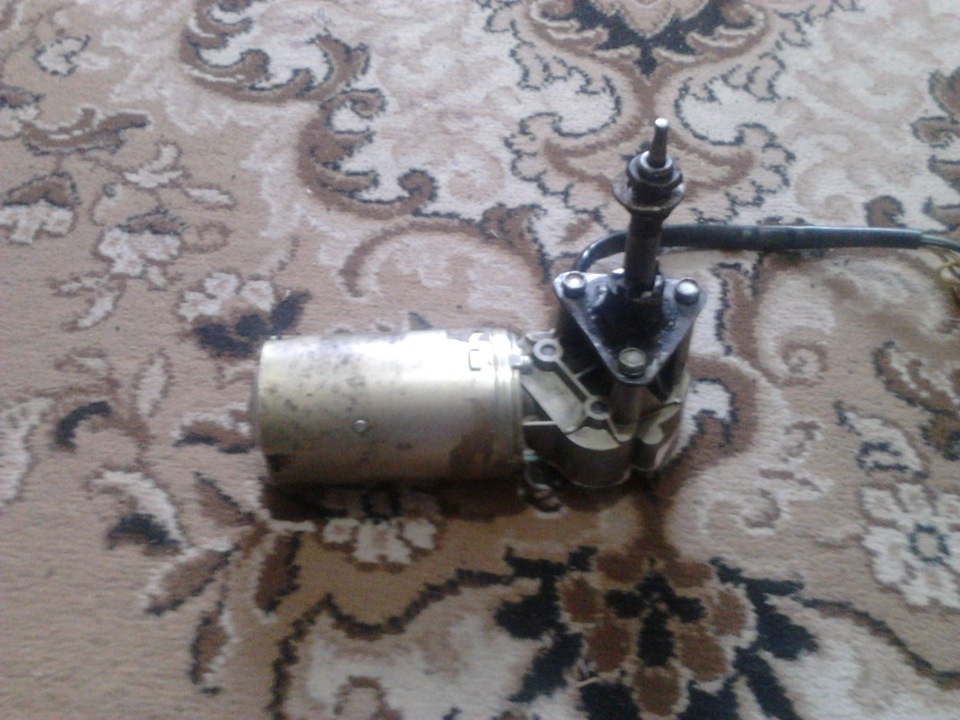

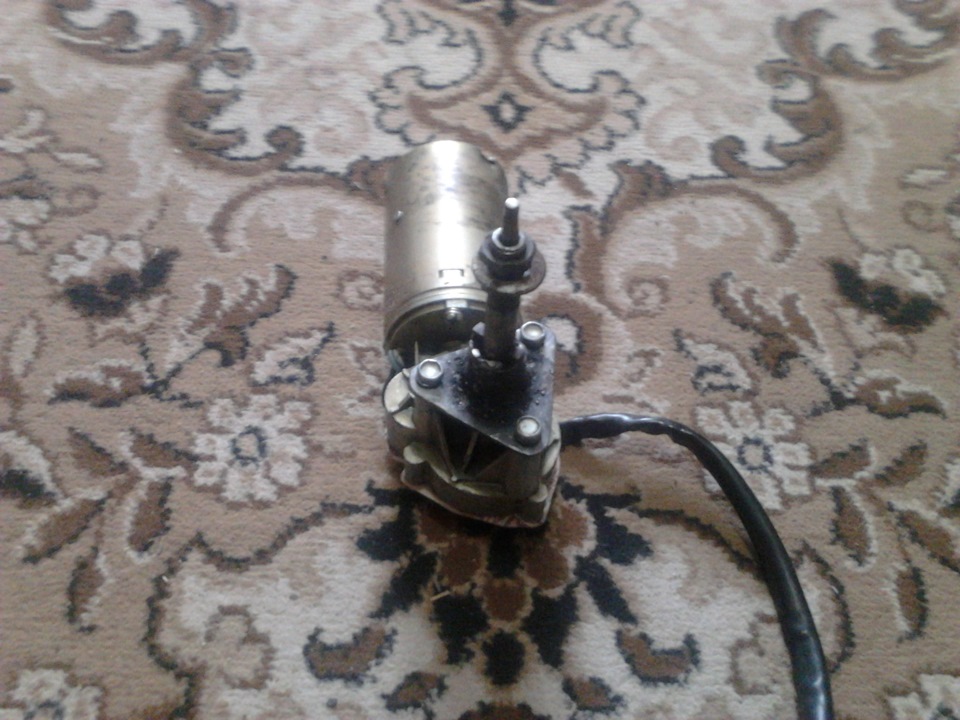

Сначала изготовил крепление двигателя. Со старого двигателя взялвал и распилив алюминиевый корпус З металу 3мм зробив трикутник, просвердлив три отвори під болти і всередині зробив отвір під вална 20мм.Зверху приварив перехідну втуку, в яку пізніше вваривтрубку зі старого двигуна., а діаметр УАЗ-івського - 6мм.Вирішенонарізати різьблення М6 на старому валу, і внутрішнє різьблення вновому моторі.Вал обертається вправо, тому можна більше нічого неробити, але я ще обпаяв з'єднання валів.

<
Наступним етапом потрібно було протягнути дроти в лобовій рамці. Достарого двигуна йшов один провід, а для нового потрібно 4 дроти.Довелося розсвердлити верхній отвір, а до нижнього складнодістатися, тому просвердлив новий отвір зліва внизу біля затискачалобового скла. Після протягування проводки встановив двигун. Вінтрохи більше за старий, тому вирішив поставити по-діагоналі, щобвідкривався козирок пасажира. Зняв кермо та старий перемикачповоротів. На ВАЗівському перемикачі потрібно прибрати перегородку, щоб усередині скрізь був діаметр на 40мм. Діаметр перемикачів 40мм, а діаметр труби 38мм, тому довелося робити вставку із тонкогопластику. Одягнув на трубу і затягнув хомут. Ще поставив додатковийметалевий хомут, т.К. Заводський може луснути.
Перемикач двірників
Перемикач поворотів
Запчастини на фото:330094
Все підключив за схемою AntonSchmied, величезне йому спасибі.
>
Схема AntonSchmied
Відповідність проводів на схемі

Також підключив повороти та перемикання світла. Тепер можна ще йморгати далеким світлом.
Запрацювало з першого разу. У результаті маємо:переривчастий режимзі зміною паузи, звичайний та прискорений режими.
