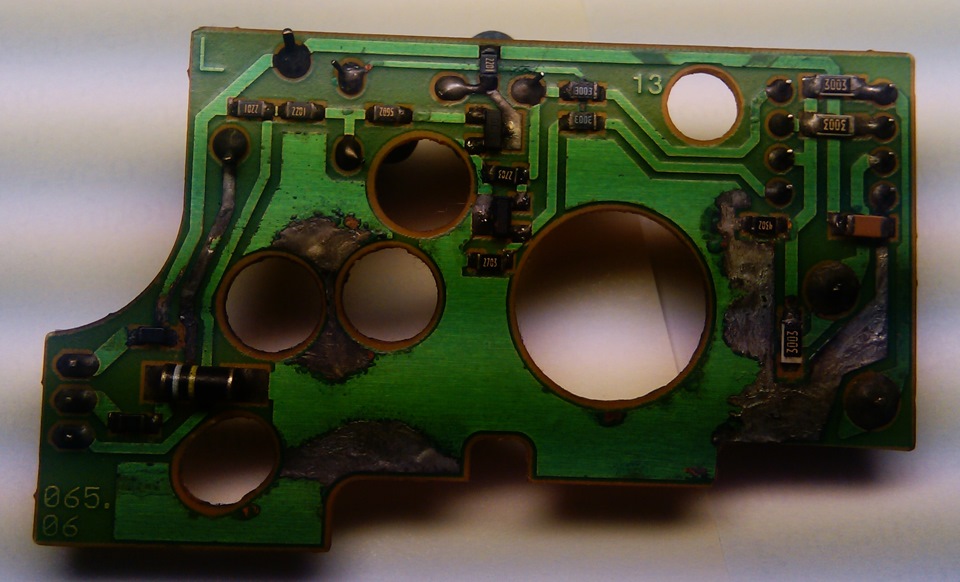

Мужики . Потрібна ваша допомога, хто має можливість сфоткати платукерування заслонкою (щоб було чітко видно всі опори, точніше їхмаркування ).
І поясніть будь-ласка принцип роботи.
все що відбувається на даний момент після невеликої реставрації:
-коли я включаю кнопку рециркуляції нічого не відбувається.
— коли викл.Моторчик крутитися без остановки.
Наперед дякую…

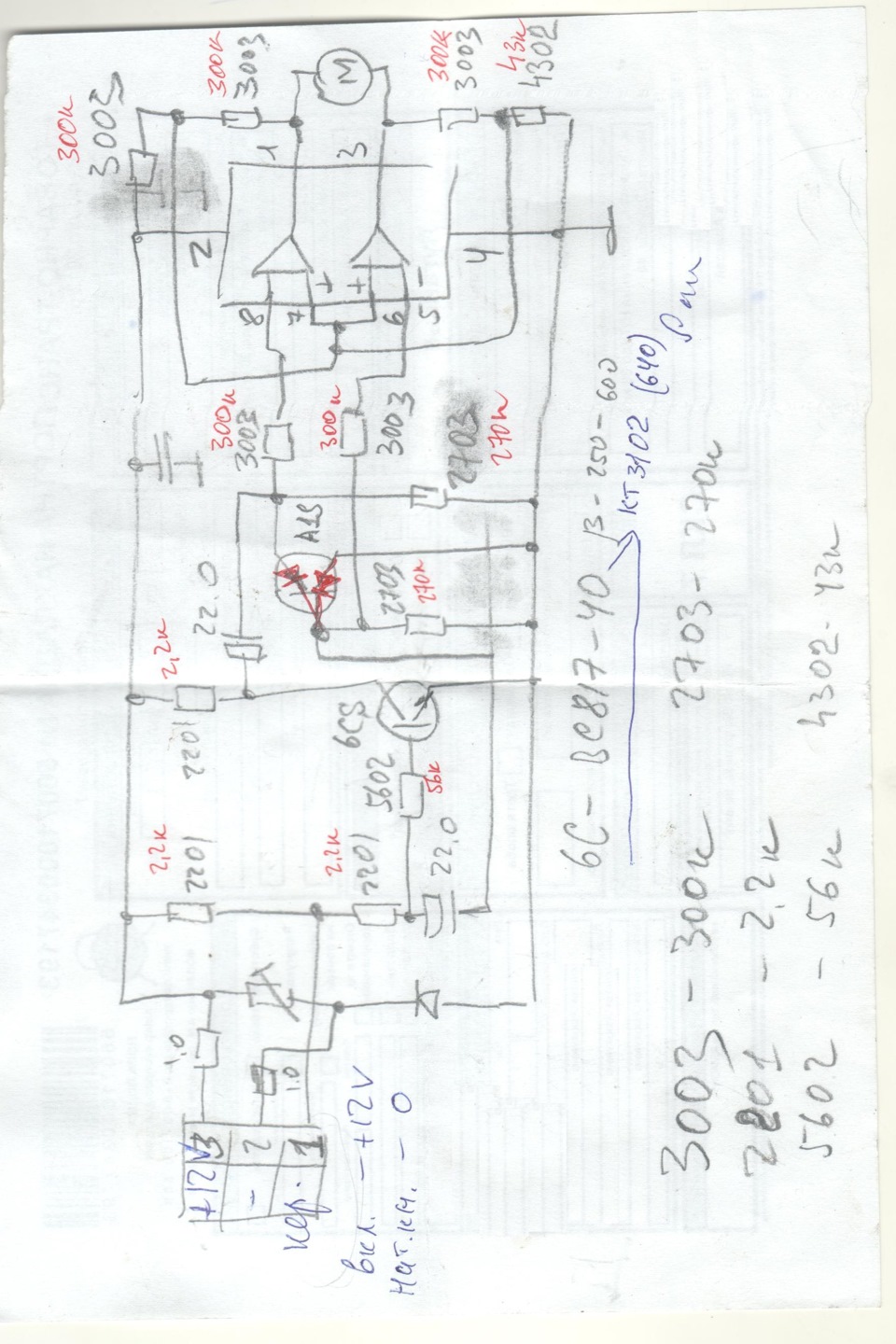

замінили діодову збірку 6С-ВС817-40 на КТ3102.
Коментарі5
Про це ти виручив з фоткою, ДЯКУ DrElec
Принцип дії як у склопідйомників заслінка уперлася, струм виріс, двигун відключився. Ремонт мого у мене в БЖ, але, судячи з вашої відповіді вище, він не такий ...
плата така сама як у тобі 100%. Може в тобі схема або фотки є, де видно чітке маркування опорів. Все що ми домоглися на даний момент при викл. далі крутитися.
В принципі, на збільшенні номінали можна розглянути www.dropbox.com/s/6f09g6s…m/IMG_20140520_191414.jpg Зупиняти двигун необхідно на 2-5 секунд. Якщо не зупиняється, то доведеться міняти операційний підсилювач () , т.к. захист по струму та перегріву.
поставили нову, стара не робоча
