Камради, багато хто ставив додаткові реле для світла.
Я ось вирішив уважно подивитися на схеми і теж загорівся ідеєю.
>
Але я, як справжній "піонер", не можу без труднощів.:)
По-перше, якщо просто поставити два реле - то загальне релевиходить як би зайвим.
Тобто воно включатиме лише подачу на перемикач ближній/далекий ірезистор корекції положення фар. Ну і нафіг воно таке треба? Вигоди:немає додаткових реле, що висять, використовуємо штатнімісця в блоці реле, ніде не ріжемо проводку, все на штатнихклемах.
Втрати:більше присідань і мороки, нестандартне розміщення реле, невідповідно до схеми на кришечці.

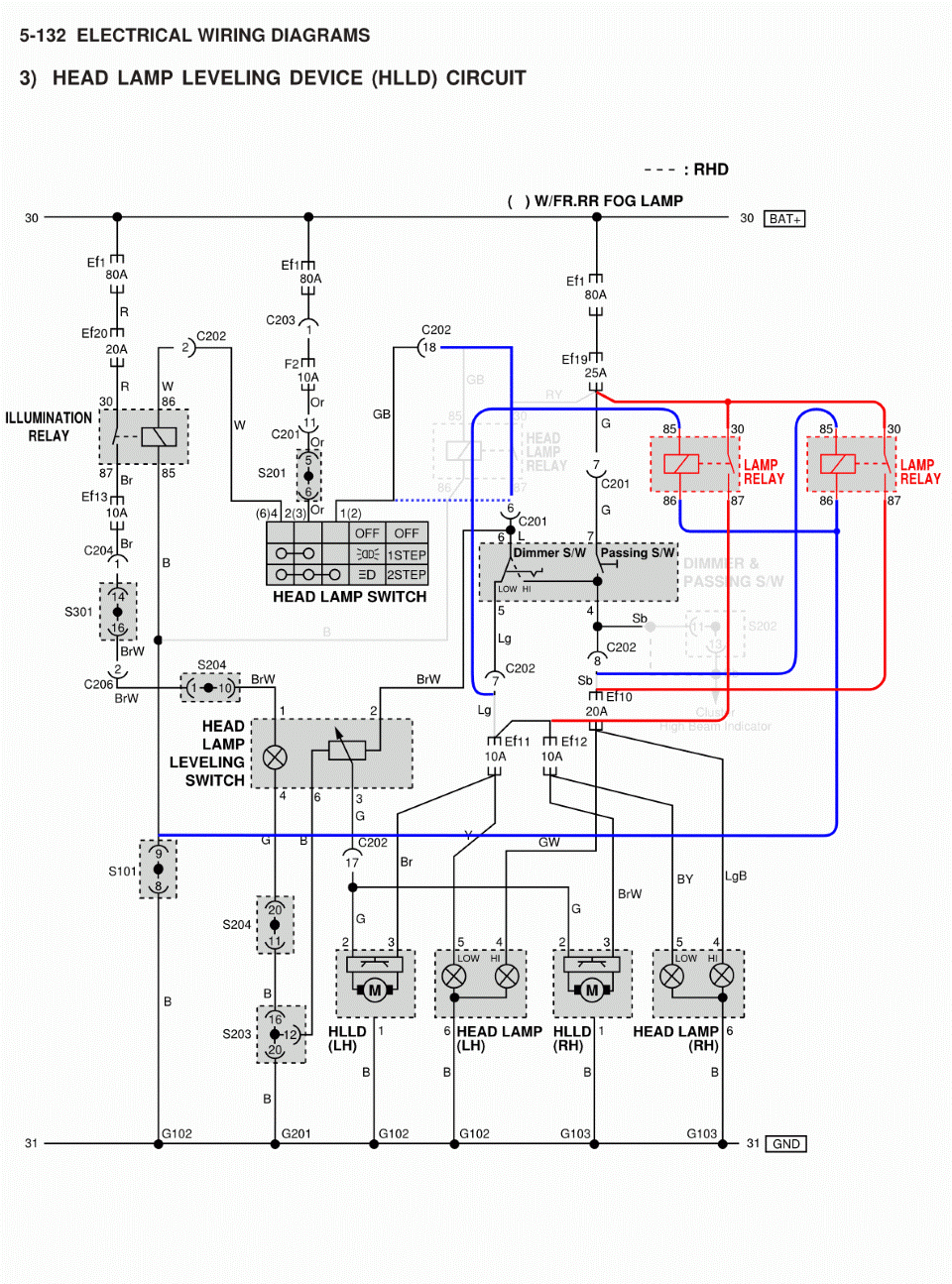

Власне, схема можливої переробки:
Схема
Чорні лінії — оригінал.
Сірі — те що виключаємо зі схеми.
> Кольорові — те, що додаємо.
Всі переробки виходять у межах блоку реле під капотом.
Що думаєте?
Коментарі20
Хороша ідея, але одне але. Навіщо прибрав штатне реле фар? Чим заважає? І як без цього реле запитав контакти ближнього/далекого?
От готовий комплект і різати нічого не треба www.olx.ua/obyavlenie/sup…lanos-i-sens-idnM8t6.html
lanos.com.ua/forum/topic/…ie-sveta-lanos/?p=1808796— ось тут я промалював схему точно як у тебе, але для тих у кого фіолетове реле вимикає весь світ НІХТО І НЕ ВІДПОВІДІВ- чи витримає фіолетове реле навантаження котушок трьох реле- габарити, ближній,...
До речі, у мене такої схеми (з фіолетовим реле) немає в наборі. Є варіант з ДХО, а ось такого немає. Я тому, напевно, багато не врахував.
означає коли ти забуваєш вимкнути ближнє або дальнє світло, ПТФ-ки то вони можуть горіти поки ти не вимкнеш їх, або все-таки коли глушиш авто вони автоматично відключаються?
Я іноді цілеспрямовано залишаю горіти габарити або ближній/далекий на якийсь час. Наприклад, щоб підсвітити вночі ворота на дачі ... Якщо забуду - горітимуть, звичайно ... Правда забувати вимкнути ближній не доводилося, його ж видно ). Габарити — так...
зрозумів. значить у тебе немає фіолетового реле, з цього випливає що все реле в підкапотному російські. Тоді твоя схема в шапці теми вірна, можна сміливо підключати. Я особисто планував у підкапотному блоці ці два реле встановити в місця замість ре...
Ну так, так я і думав. Не хотілося б, щоб реле бовталися на проводках, і окремо кріпити теж не цікаво. У мене в блоці вільних місць немає, а якраз можна два задіяти. Я в пості початковому так і писав одне реле від загального світла, друге — від склоп...
yadi.sk/i/sEwOV8tIeiXjGyadi.sk/i/E36XCLmaeiXmJyadi.sk/i/NgApdCxZeiXnKпробуй, це я залив, там все шляхом.— схема сенс-база підходить для всіх, але деякі моменти в деяких ланосах доданий схожі.
Спасибі. Хороша схема. Розбиратимуся. А спочатку, до переробок фіолетове реле для чого?
У мене польська лань, там із заводу стояло фіолетове реле, якщо помітив за схемою, то реле світла на землю йде через це реле, яке у свою чергу перериває ланцюг з масою коли авто глухне, таким чином забудькуватість відключати світло в авто не Але тут ...
Я так зрозумів, реле світла на землю йде через фіолетове - це вже після переробки. Принаймні, на схемі ця лінія червона. А ось яка була схема до переробки - це найцікавіше. Поки що я ніде ні на яких схемах це реле не знайшов. Завтра відшукаю його дан...
забув відразу кинути, ось вонаyadi.sk/i/OGV1Gul-eiynC- там на деяких схемах, червоними сполуками вказано місце переробки і ніякого відношення до кольору дроту або відношення до плюсу або мінусу не має.
О, спасибі. Це те, що треба. Але у мене фіолетового реле все одно немає. Хоча думка хороша, правильна гасити світло при включенні стартера. І переробка розумна ... Може дійсно, заколгоспити?
ну фактично при переробці ти викидаєш зайвий опір, а саме проводів від запобіжника до фар десь 2-3 м, що йдуть з підкапотки в салон і через підрульовий на фари (залишиться перед-реле-фари, а керування реле через підрульовий), а це довговічність підру...
Це якраз і є основне завдання Слаботкові лінії (сині на моїй схемі) використовувати для комутації, перемикачів, регулювання коректора і т.п. через реле та коротку проводку.
Ось що накопав Якщо вірити схемі fa.d-cd.net/8041edcs-960.gif, то на виході 86 (до реле фар) - стоїть BC817-40, у нього струм колектора 0.5Аа на виході 85 (до реле підсвічування) - стоїть такий же BC817-40 в каскаді з BD139-16, а в нього струм колект...
О, це вже ближче до справи, значить так, на 85 вішається тільки реле габаритів (там трохи інші функції), а на 86 вішаємо 2 реле (ближній і далекий), з урахуванням того, що при переробці на світ буде одне маленьке і одне велике реле маємо 0,36 А при н...
85-й помітно потужніше, ніж 86. Може поміняти місцями? І взагалі, досить складна схема у цього фіолетового реле. А все інше - суто щоб лампочку включити.
Змінити місцями - порушиться вся логіка роботи. Простіше транзистор потужніше поставити на вихід реле фар. І воно не тільки розкомутує при подачі 12В на 50-у. Ще воно комутує 86 при подачі 12В на 15-ю, а також розкомутує 85 при вимкненому запаленні у...
