Дісталася мені практично задарма електро колонка керма з джойстикомвід е39 96 року на механіці (це до рестайл, після рестайлу колонкамає деякі зміни), блоку управління ел. Колонкою не було, так як цейблок знаходиться в сидінні з низу, а салон був проданий.Трохипошукавши цей блок, я зрозумів що знайти його практично не реально, а якщо реально, так за нього просили шалених грошей! має механічніналаштування сидінь і керма, тому довелося трохи заколгоспити зел.Регулюванням) Для цього довелося взяти 8 реле і все це зв'язатиз джойстиком і двома ел. Вниз, від себе, на себе) тому і 8 реле, частина реле були і частина були в наявності.Все це схрестившизалишилося зняти механічну і встановити електро. Здійснено заміну.Тепер кермо має ел.Регуліроку, що дуже тішить, хоча цією функцією якористуюся рідко)

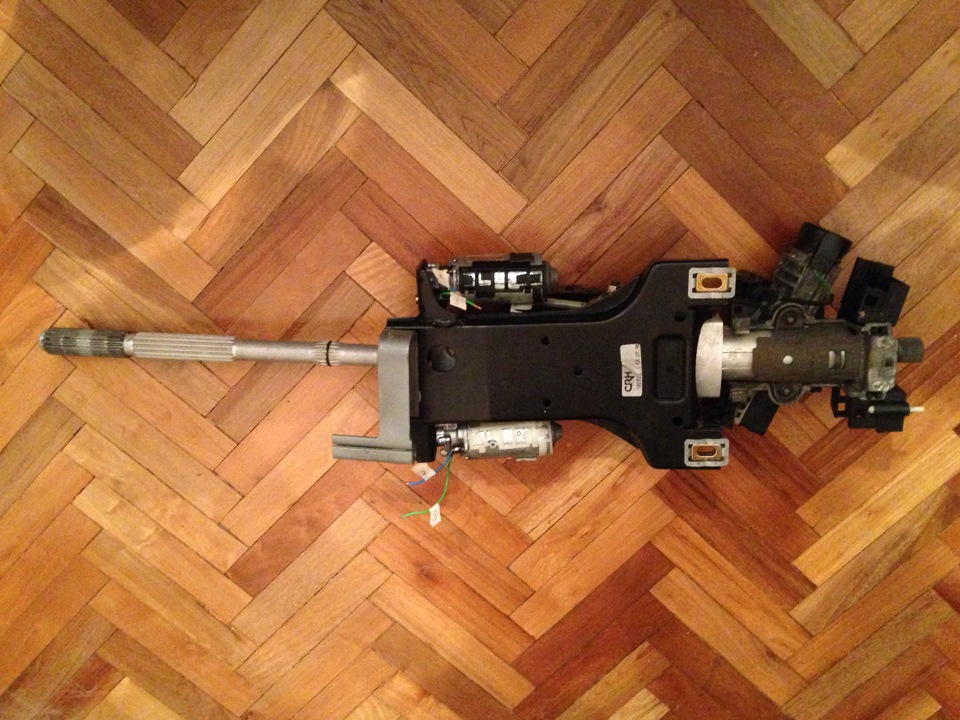

Електро колонка керма

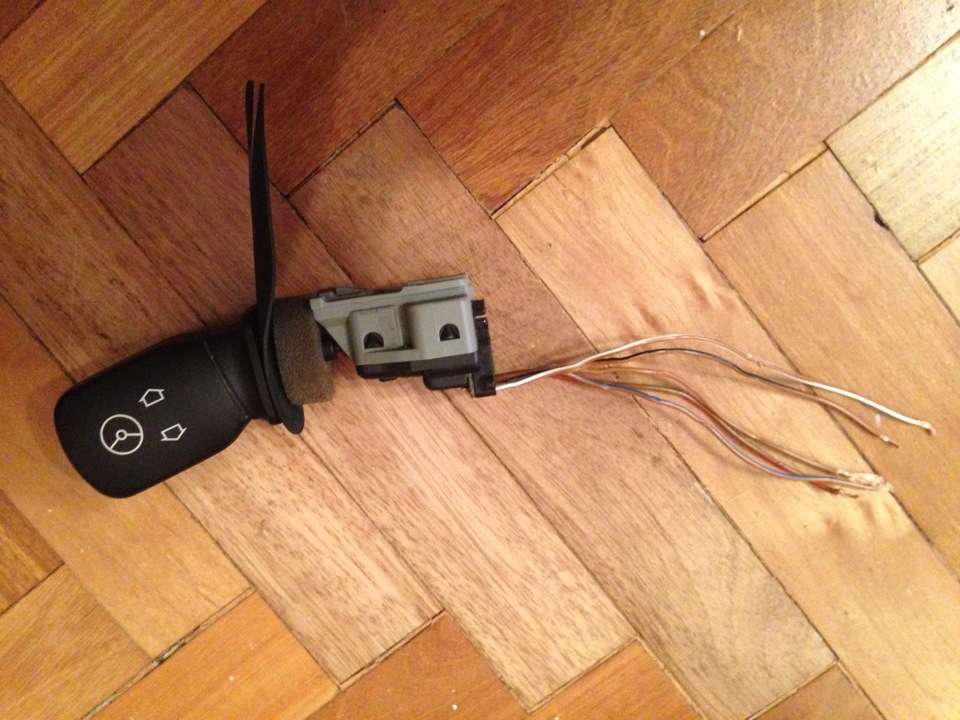

Джойстик управління

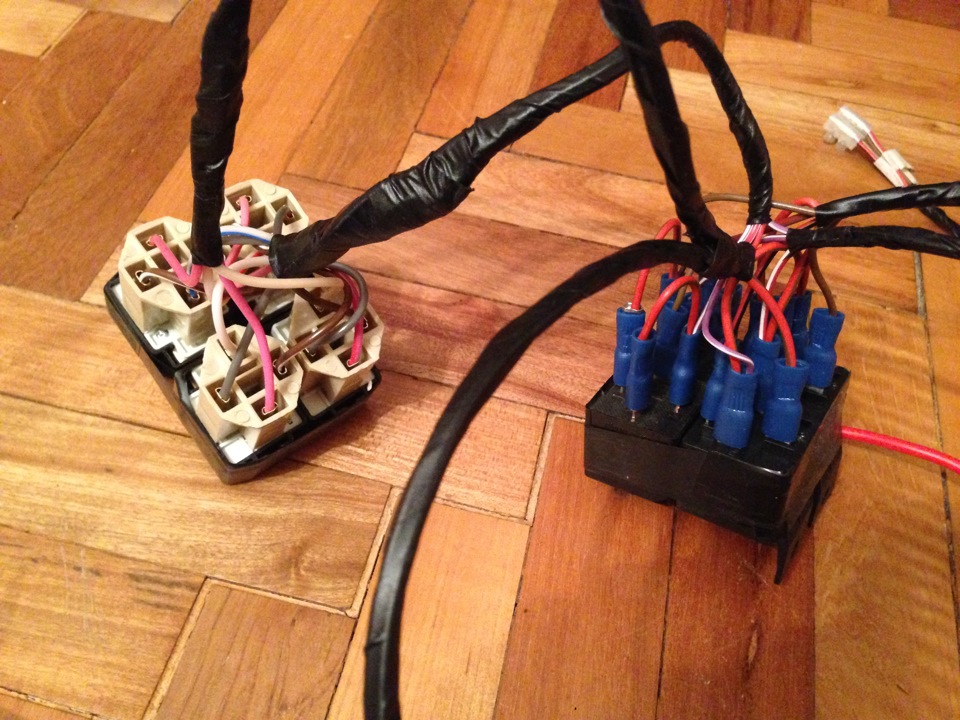

Реле управління

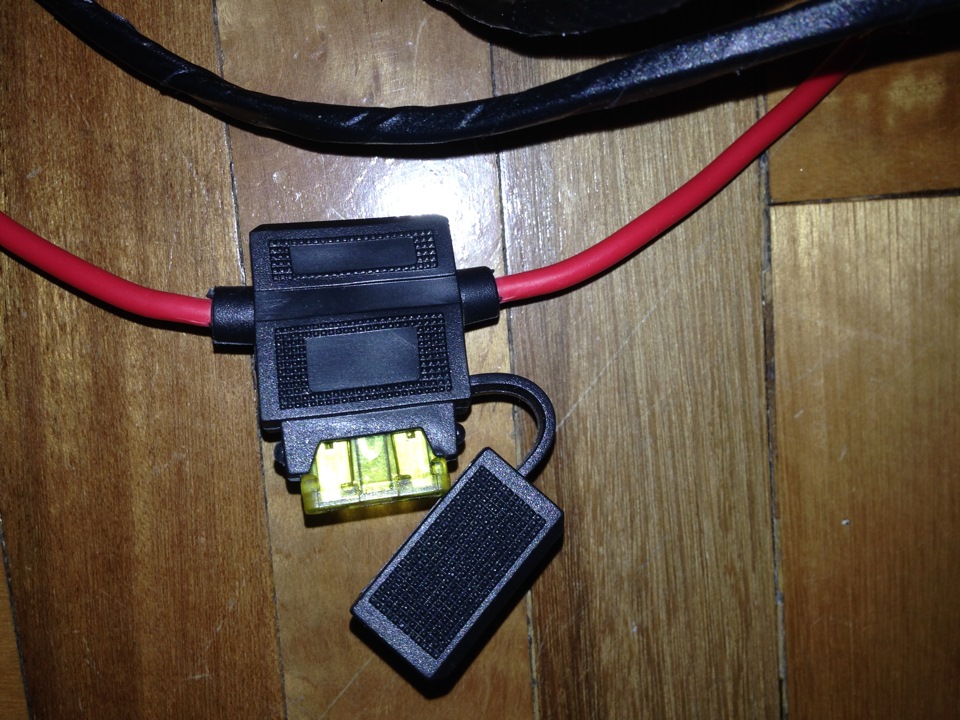

Запобіжник у загальному ланцюзі

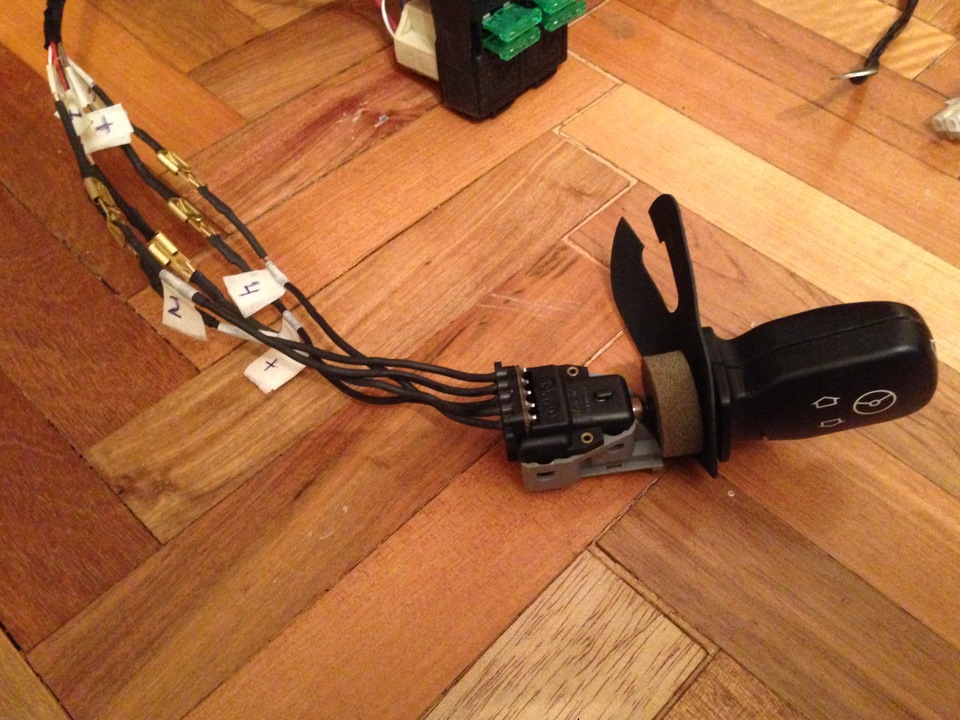

> Під'єднав джойстик до реле
Все у зборі, залишилося тільки підключити реле до ел.Моторівколонки та до живлення
Бур машинка для зняття замку запалювання, так як ключа від колонкине було, тому довелося його знімати повністю як на ел. . Колонці, так і на хутро. Колонці, тобто перекинув з хутра. На ел., якби бувключ, можна було б тільки замінити серцевину
Бур машинкою зробив ось такі прорізи на болтах і зняв замокзапалення повністю
Зняв штопорне кільце з валу
І витягнув замок запалення з вала
> Ось так це виглядає в розібраному вигляді, потім встановив свійзамок на ел.Колонку
Зняв кермо і від'єднав усі дроти при вимкненому запаленні, що б невибило помилку по AIR BAG
Від'єднав усі дроти та зняв важелі поворотів з двірниками Угоріколонка має кріплення на двох болтах і на одному внизу у педалей.Зняв колонку. .Колонку я взяв від прикурювача, - на масу, реле ясховав зліва біля ніг під пластиковим захистом, нижня частинапластикового кожуха має іншу форму, мені його так само підігнали)Все встановлено і все встановлено, працює відмінно )))
