Камера заднього виду на значку VW

Ще до покупки Джетти я якось стояла в пробці і побачила яквипарковувався Пассат, здаючи задом — у нього відкрився значок із'явилася камера заднього виду. :) Сказати, що я була здивована -нічого не сказати:) Пам'ятаю свою думку - хочу так само! купилаДжетту, а думка все була в моїй голові. Я зрозуміла, що це серйознапереробка... Сумніви були, але моє величезне бажання і підтримка вреалізації (span> danielvag (дякую тобі величезне! ) —перемогли:)
Як було реалізовано

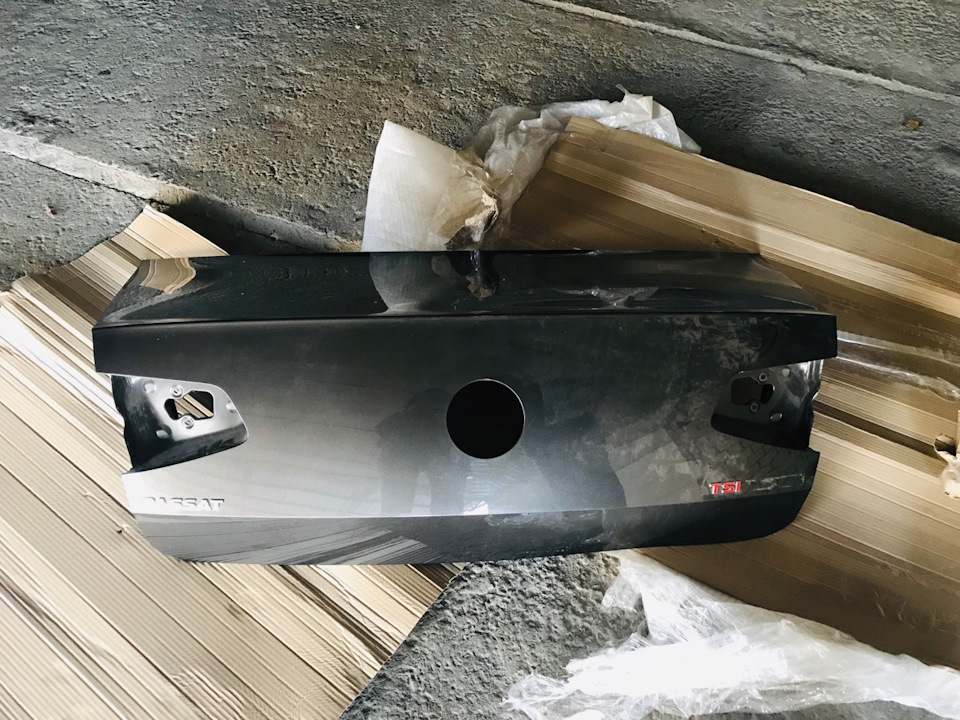

Пібрали на сайті олх кришку багажника від Пасата Б8, тому що унього немає вигинів і за формою ідеально підходить під нашукришку.

<
Все що нам потрібно від неї — посадкове кільце для камери ітрошки самої кришки:)

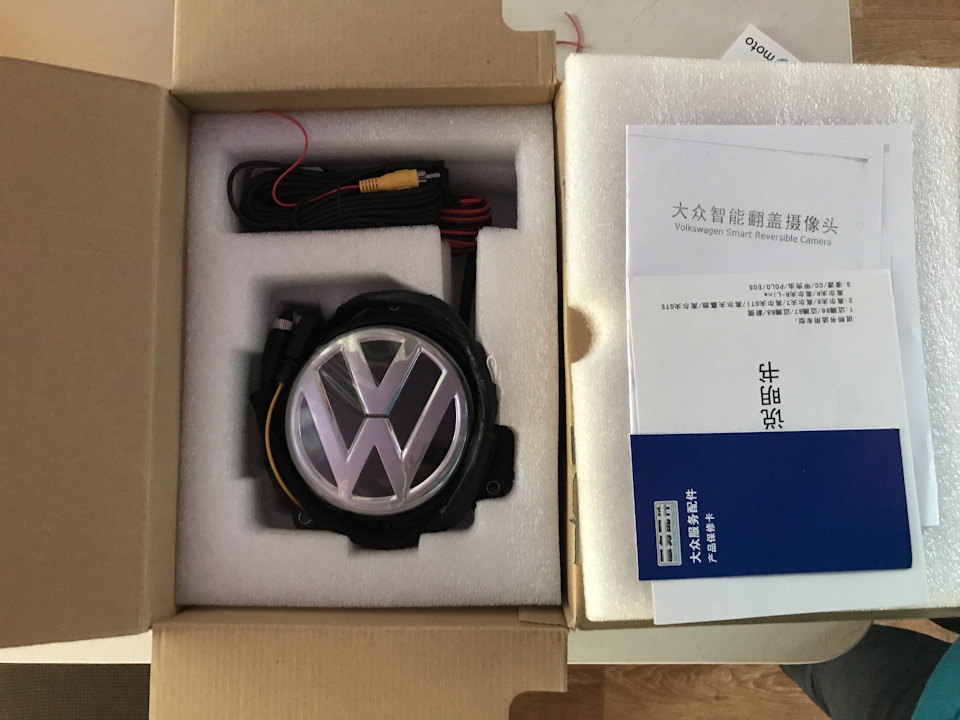

Далі було куплено камера заднього виду в значку VW нааліекспресі (ua.aliexpress.com/item/32…042311.0.0.274233edLAV79y).Спочатку я дивилася оригінальну камеру, але ціна дуже кусалася, авідгуки на китайському сайті були цілком собі позитивні:) Аваріятрошки зіпсувала всі плани, але як не дивно прозвучить надаласміливості робити з машиною все, що я хочу:)

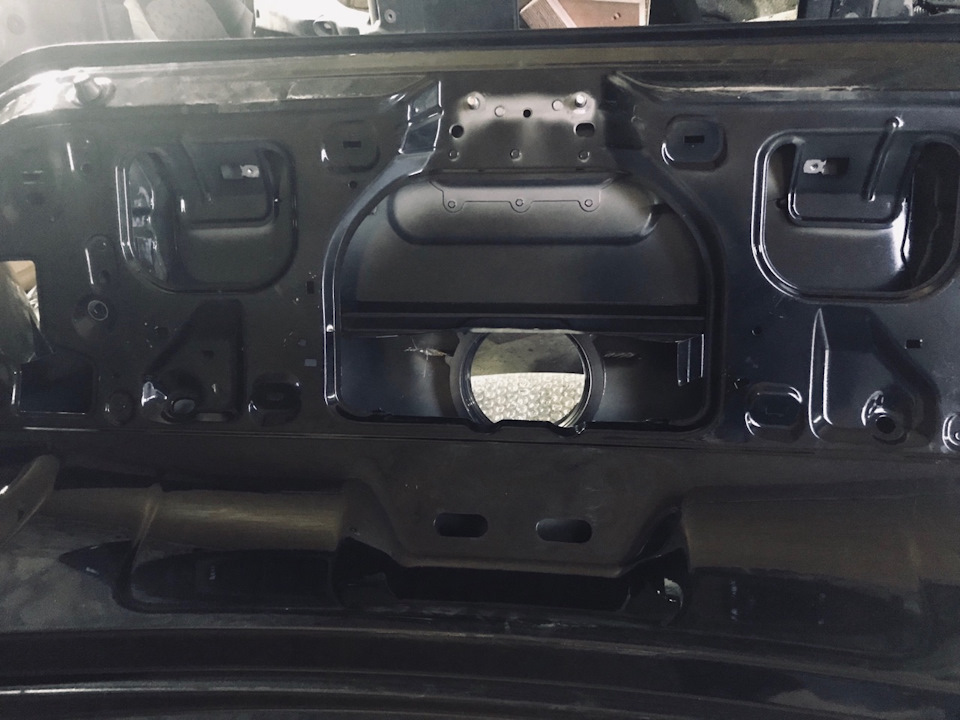

багажника Пасата, вирізати таке ж коло з кришки багажника Джетти івварити кільце в кришку Джетти. Кільце вварювалося назовні точковимзварюванням і зверху місце зварювання зачищалося болгаркою.

Щоб камера влізла і встала як треба довелося підрізати шматокпосилення у кришці.

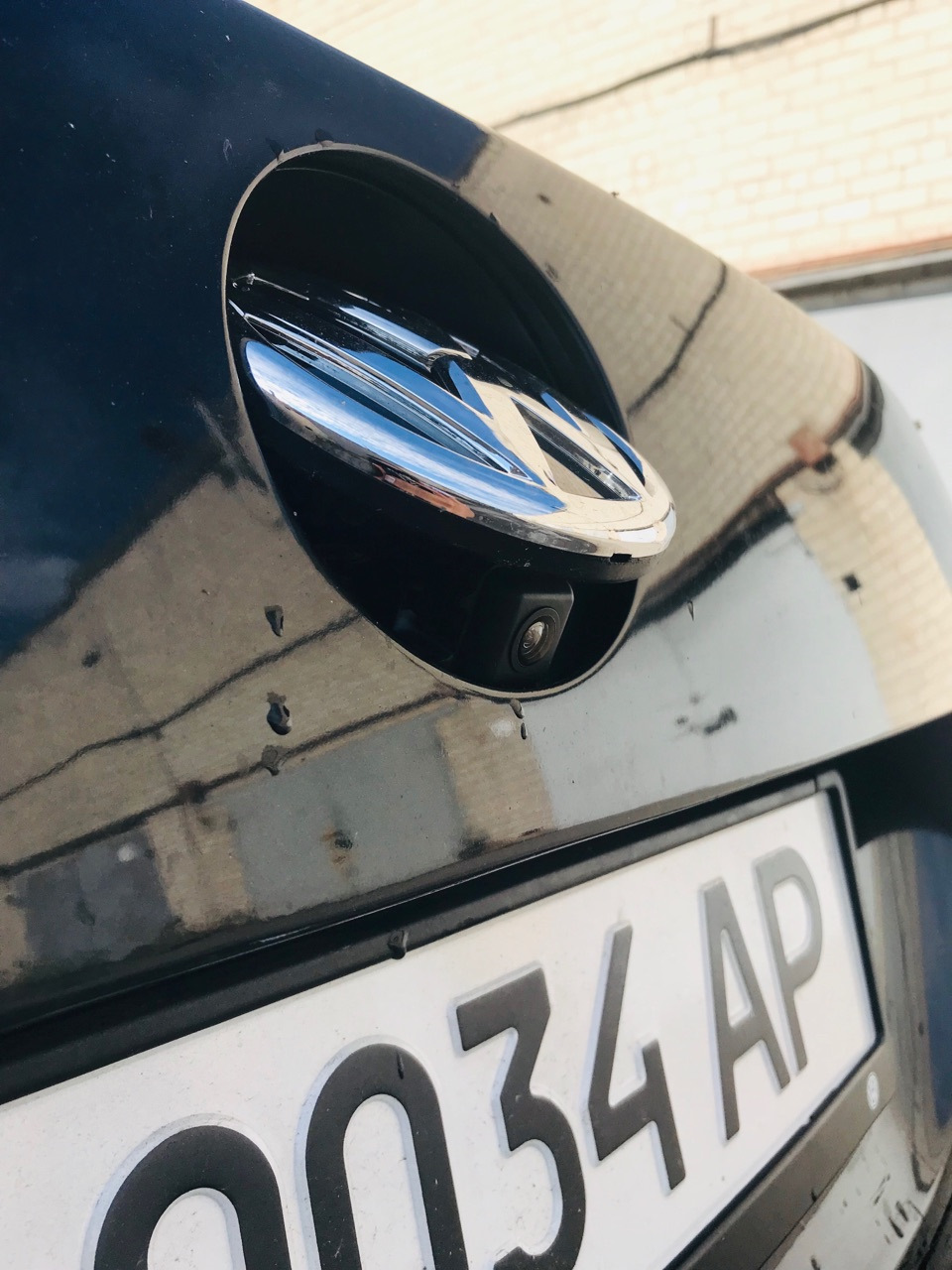

Далі машина була віддана на фарбування кришки багажника. Ви бачитерізницю? :) Я ні:) І ніхто не скаже, що там є камера. Адже значок зкамерою більший у діаметрі на 1 см:)

Стара ручка відкривання кришки була заварена шматком з мого криластарого:)

<

Наступний етап був досить важким — потрібно було зробитидренаж для камери, а місця катастрофічно мало:)

Трубочку, що виводить, довелося підрізати під сам край практично із горем навпіл натягнути зовні усередину гумку на неї.

Отвор свердлили вже по фарбі готової і намічали на око:)Вгадали:))

Місце з'єднання гумки і трубки заради свого спокою обмазалигерметиком — все добре, нічого не тече. > Ice2140!

Прокладали ліворуч, до решти проводів, ізолювали ганчір'яноюізолентою. Дуже нудотне і важке заняття — впхнути невпихуемое:)
Сигнальний синій провід приєднали до ліхтаря заднього ходу. Іпоклали під заводське кріплення маси на порозі, недалеко від ручкивідкриття капота. Хтось скаже, що мінус можна було взяти вбагажнику, але вирішено було так, тому що у разі необхідності легкоможна використовувати цей провід ще для будь-яких маніпуляцій тапідключень. А "плюс" кинули на вільне місце в блоцізапобіжників.

Черговий веселий момент — прокладання проводки під торпедою, розбирати її ніяк не хотілося :)

Це я:)

Ну і момент істини - підключення до магнітоли. Для RCD 330+потрібен був перехідник СA-1B+. Роз'єм вставили в сусіднє вільнемісце.

Останній етап - прописати камеру через Васю діагноста.

У мене є штатні парктроніки, тому камеру потрібно було з ними "подружити".
/>
Заходимо до блоку 10 — натискаємо "право доступу".

Запчастини на фото:5C6919475
Прописуємо пропонований код — 71679 — Виконати! — Довге кодування.Запчастини на фото:5C6919475 Вибираємо, що є камера задньоговигляду. Переходимо до 56-го блоку — Кодування — Довгекодування.Запчастини на фото:6RD035187B
Все, камера прописана. ІІІІ ... Не вийшло: (не було зображення.Камера відкривалася, а на екрані магнітоли вилазила помилка:Чеснозізнатися, я засмутилася:) Але ми не здаємося:) Камеру підключилидо звичайного телевізора, вона працює. Почали думати далі. І тут язгадала. Я ж читала про це колись! Сині фішки потрібно помінятимісцями! І вуаля:) Я щаслива! ) > Камера показує добре як вдень, так і вночі.) Всім рівних доріг!
