Підсвічування ручок дверей без колгоспу

Вітаю всіх! Знаю що багато хто вже показував як робив підсвічуванняручок дверей у себе, але по скільки я робив зі своїми доповненнямиі підійшов до питання поглиблено, щоб зробити все максимально "неколгоспно". Почалося з того, що скільки я не їжджу на машині —постійно коли треба відчинити двері в темний час доби., рука шукаєде ручка (не кажучи вже про пасажирів), це щоразу небагато напружуєі створюється відчуття що я… не в мазді.

Рішення< Вирішив зробити підсвічування, але так щоб це буломаксимально схожим на заводське.Думав на рахунок кольору, і помітивщо в машині виробник дотримувався наступного правила колірноїгами:червоним - підсвічування всіх кнопок для взаємодії, а синім -тільки підсвічування елементів, тому вирішив дотримуватися цьогоправила і вибрав синій колір підсвічування. Дуже не хотілося сильнояскраве світло, підсвічування ручок має виконувати тільки цюфункцію, а не підсвічування ще підлога дверей і однієї ноги внічний час, тому довелося ставити не просто діоди, а ще побігати порадіоринках і вислуховувати формули розрахунків від знавців наринку))

< b> Процес
І так я задався кількома обов'язковими критеріями, які мають бутидотримані:
1. Ручки з підсвічуванням повинні бути без проблем демонтовані уразі зняття обшивки дверей. І це має бути інтуїтивно зрозумілим, навіть якщо демонтаж проводиться без попередження продоопрацювання.
2. Підсвічування має бути дуже тьмяним і не кидатися в очі, а лишедопомагати знайти ручку.
3. Всі спайки проводів, інтеграція діодів і сама реалізація маєбути виконано якісно (не на коліні) і всі матеріали повинні бутиякісними. 6V (відповідно безпосередньо його підключати не можна) ідля того, щоб його запитати, треба припаяти до нього резистор.Краще брати резистори у того ж продавця, де і діоди, він точнопідбере який треба, якщо розповісти, що потрібно. Також є діоди вжез резисторами (наприклад на Aliexpress), але чекати я вже не міг.Для початку взяв 5 шт різних діодів (різного світіння, форми таяскравості) і взяв резистори, що знижують напругу до 6V. Підключивчерез прикурювач кожен з них через проводок і визначився, якийколір більше підходить і вибрав форму не круглу, а прямокутну.Сподобалося, що у неї є ущільнення в кінці, що дозволить йогокоректно закріпити.

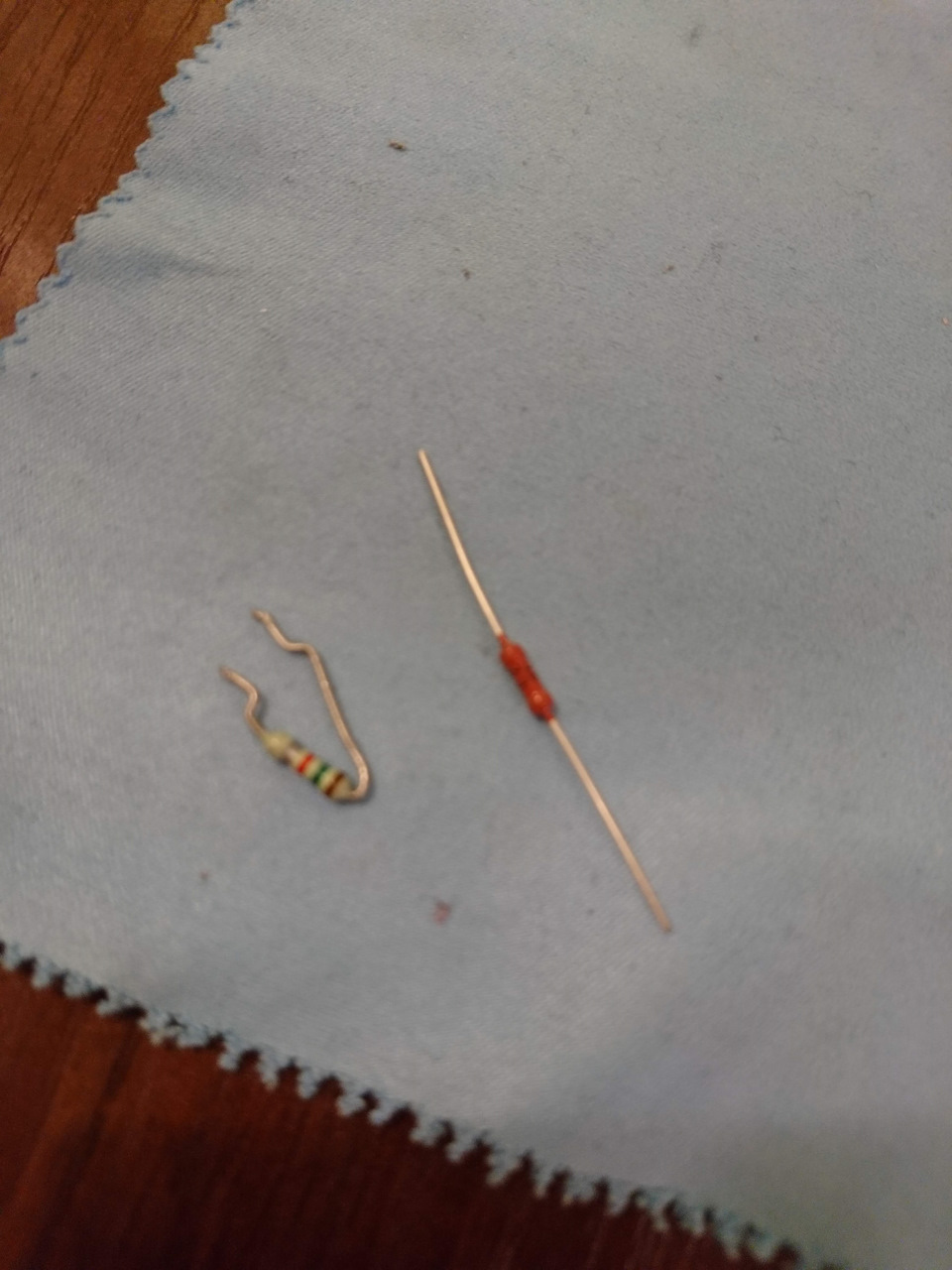

Також зрозумів, що діод все одно яскраво горить, пішов знову допродавця на ринку і він підібрав резистор, який знижує напругу додіода до 3V.Каже що й світитиме тихіше і не буде нагріватися івідповідно менше буде проблем з ним.
Взяв короткі проводи з конекторами, термоусадку, набрав діодів тарезисторів і попросив місцевого на ринку майстра припаяти цірезистори до частин проводів з конекторами та посадити натермоусадку (там тонка робота і простіше заплатити та не мучитися)та погнав додому збирати.

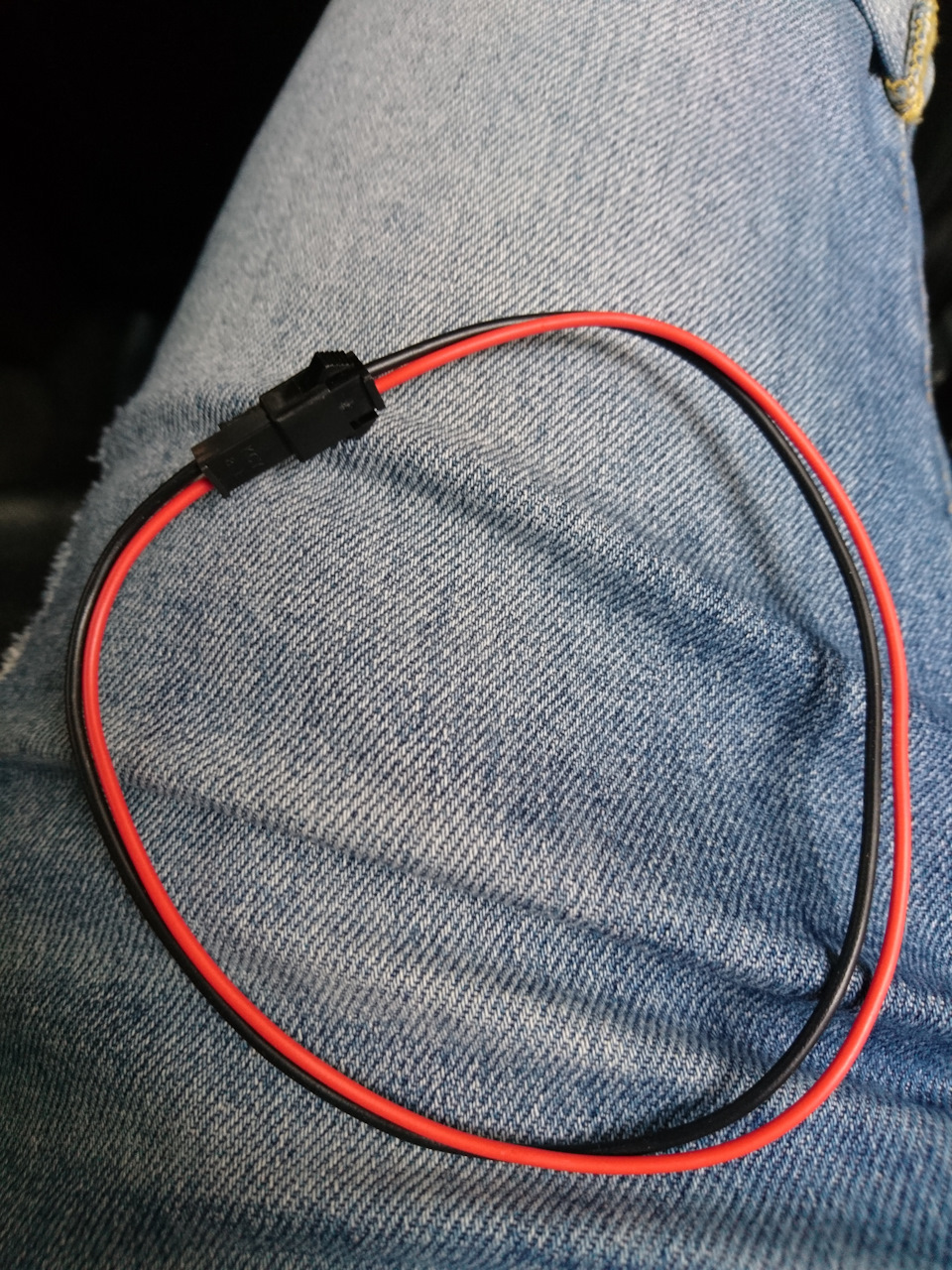

Так виглядає шмат дроту з конектором

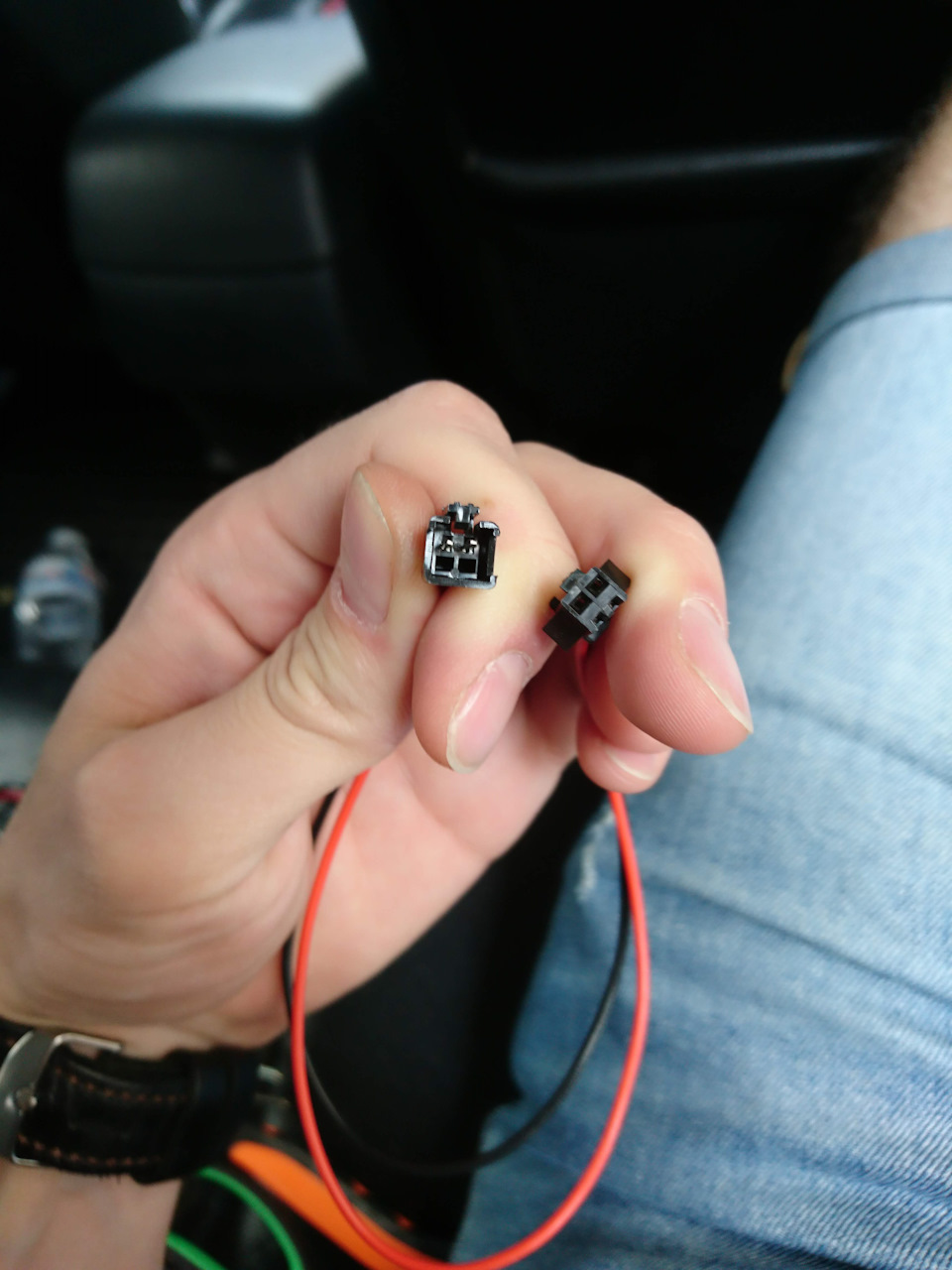

Я розрізав його навпіл і до однієї частини припаяв діод, до другої— запитав до підсвічування кнопок склопідйомника

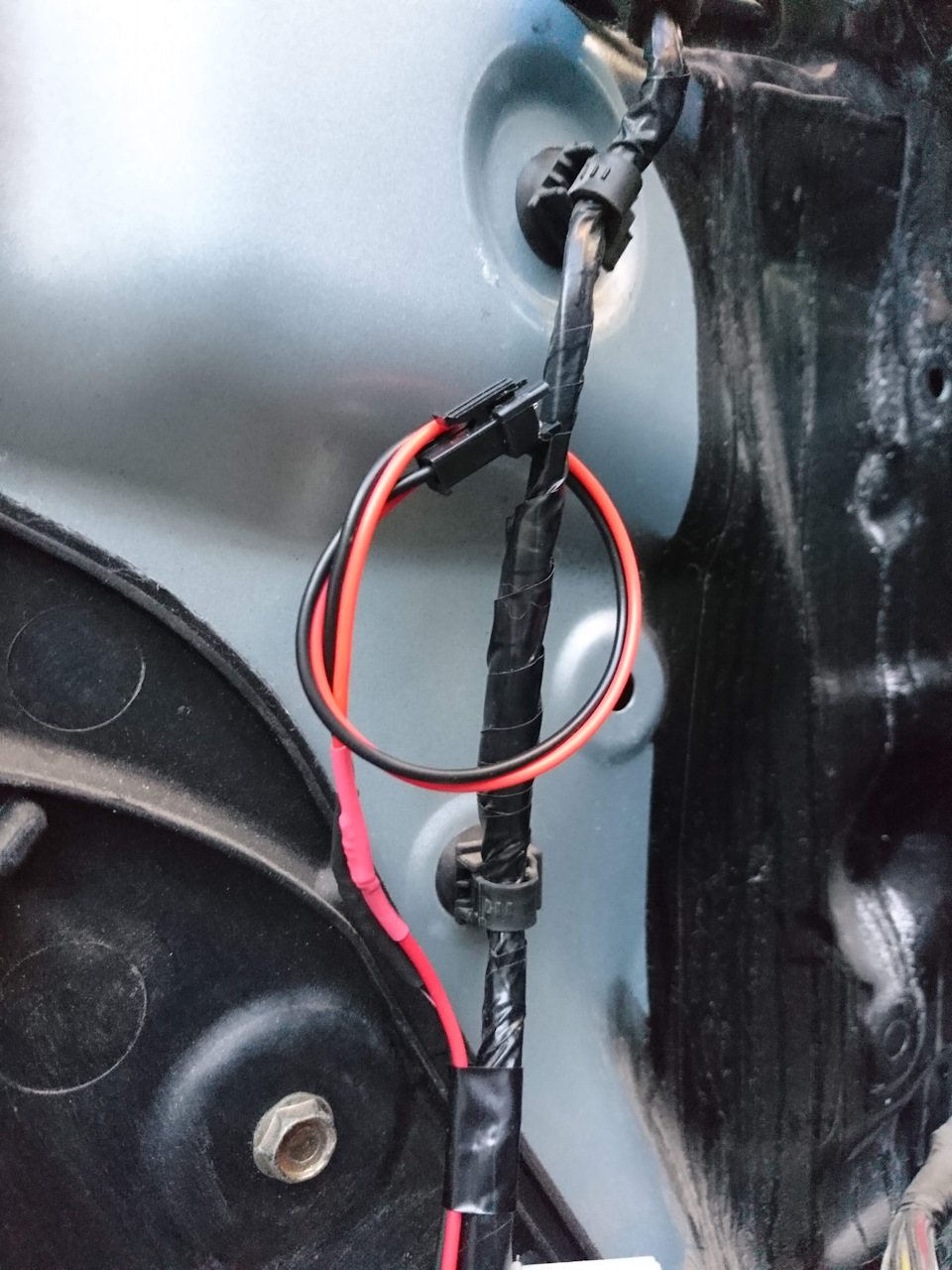

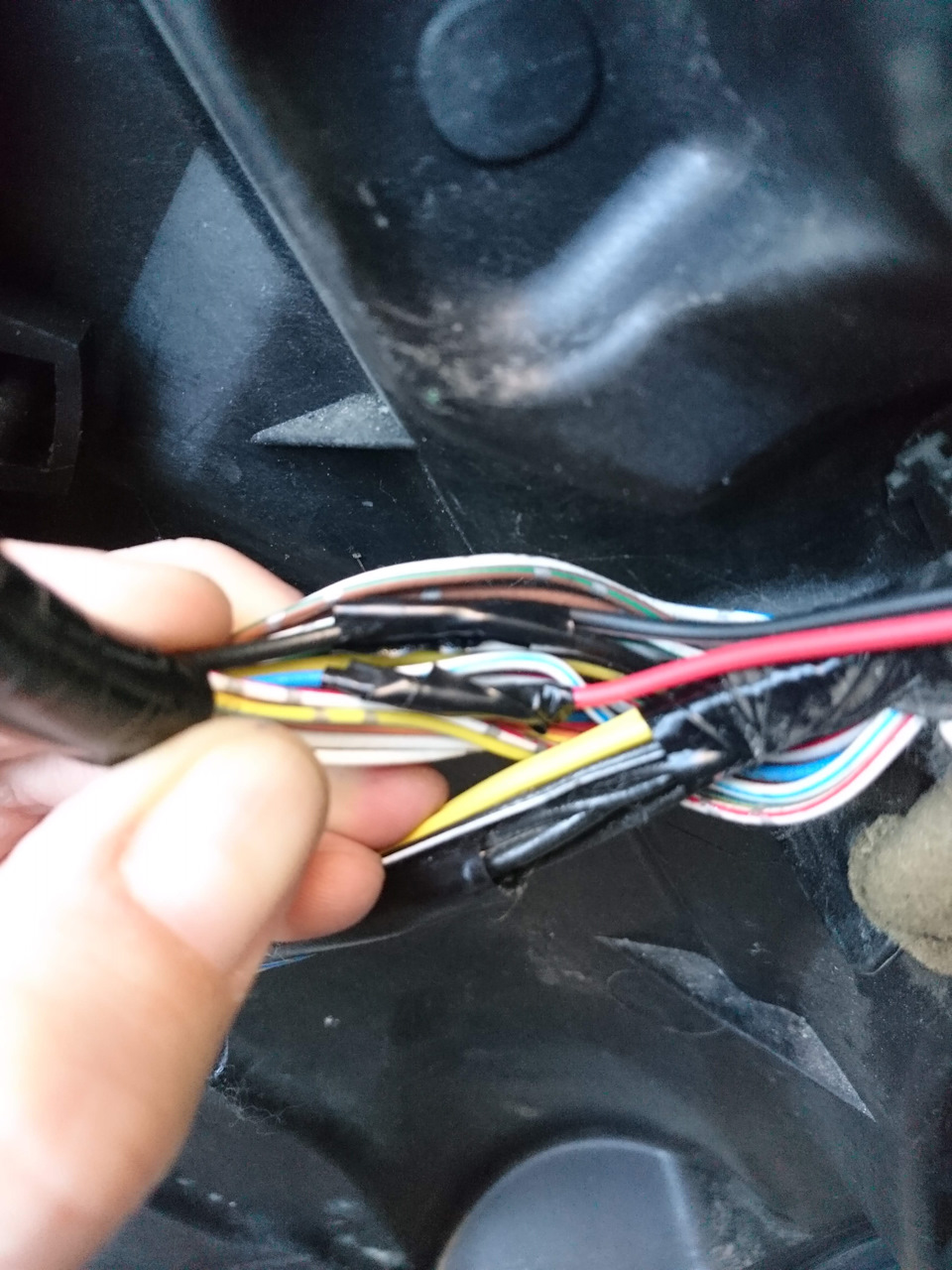

Запитав діоди до підсвічування клавіш склопідйомника (вони до речіпідсвічуються завжди при включеному запалюванні). Чорний дріт -мінус, синій з червоним - плюс (це важливо для діодів), адже плюсмає бути обов'язково на аноді (це у діода так званий плюс, зазвичайце вусик більшої довжини), на нього краще і вішати резистор. Всепосадив на термоусадку і вивів одну частину дроту з конектором доручки. Краще робити глибше до стіни щоб світло розпалювавсяпоступово), вставив діоди з проводами і з зовнішньої частинипосадив на дрібні гумки для ущільнення і більшого затемнення. Алегумки було не ефективним рішенням (вони спадали і користі не було), тому я вирішив сам діод також обернути в термоусадку - одягаємовідмірений шматок термотрубки, підігріваємо запальничкою і вонащільно сідає - не випаде і закриває основне свічення.

Отвір для діода за його формою
Діод на гумці — не дуже ефективно
Діод на термоусадці — вже краще
Акуратно згинаємо
Поставив все на місце, підключив дроти конекторами і результат меневлаштовує. Хоча можна було ще занижувати вольтаж до 1V, напевно.Хоч і діод весь у термоусадці і тільки маленька частина внизусвітить, але все одно світло виходить за рамки ручок, але не дужестрашно, вночі не кидається в очі.
У денний час (на гумці)
У денний час (на термоусадці)
У сутінки (на термоусадці)
У нічний час (на термоусадці)
Світло не багато дістає на кнопки склопідйомника, але некритично
