і так черговий раз приїхав на сто, підняв машину і ходив зіштангель циркулем та рулеткою.
на жаль я не впевнений що там все стоїть оригінал але дуже схоже направду.

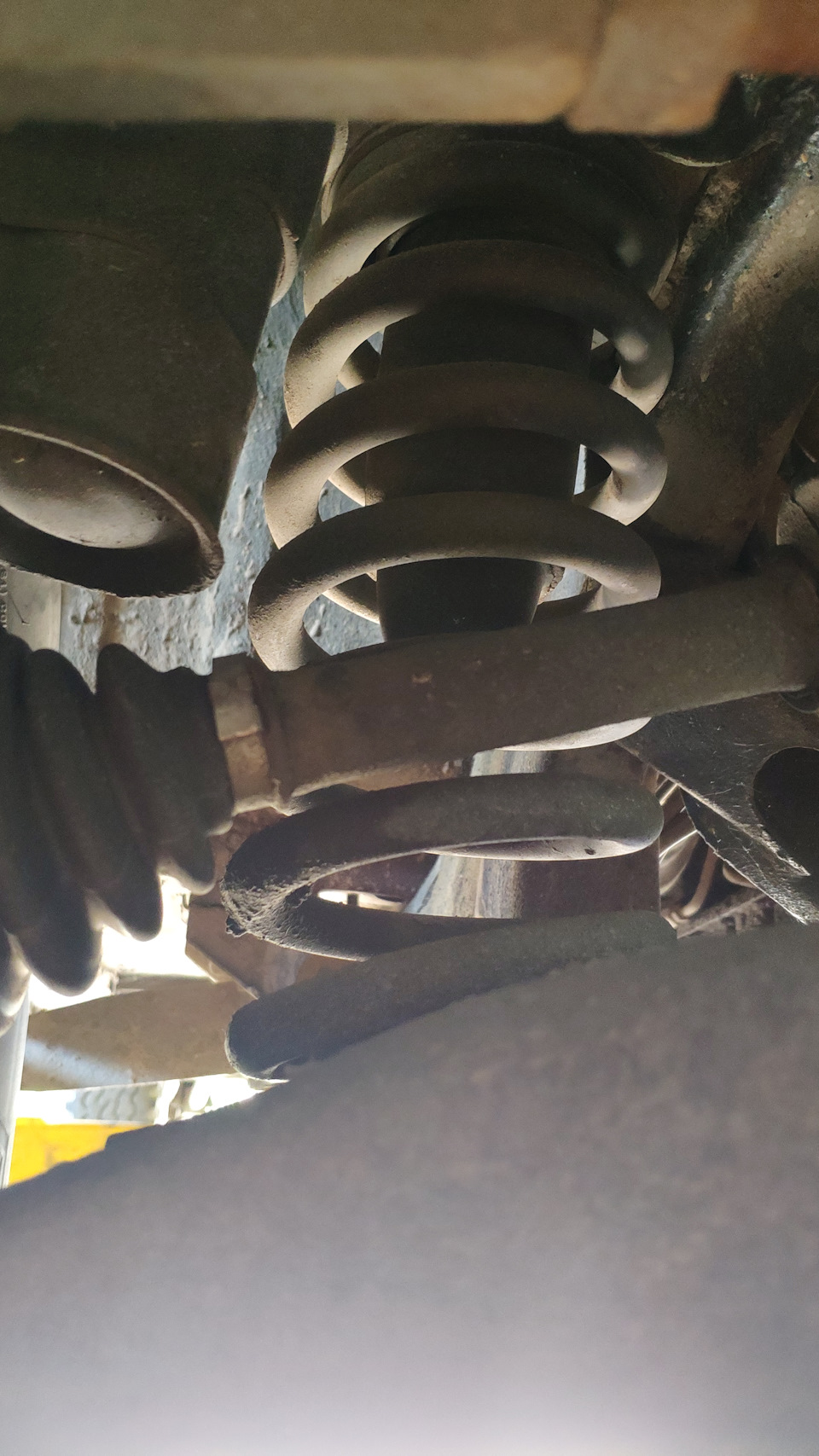

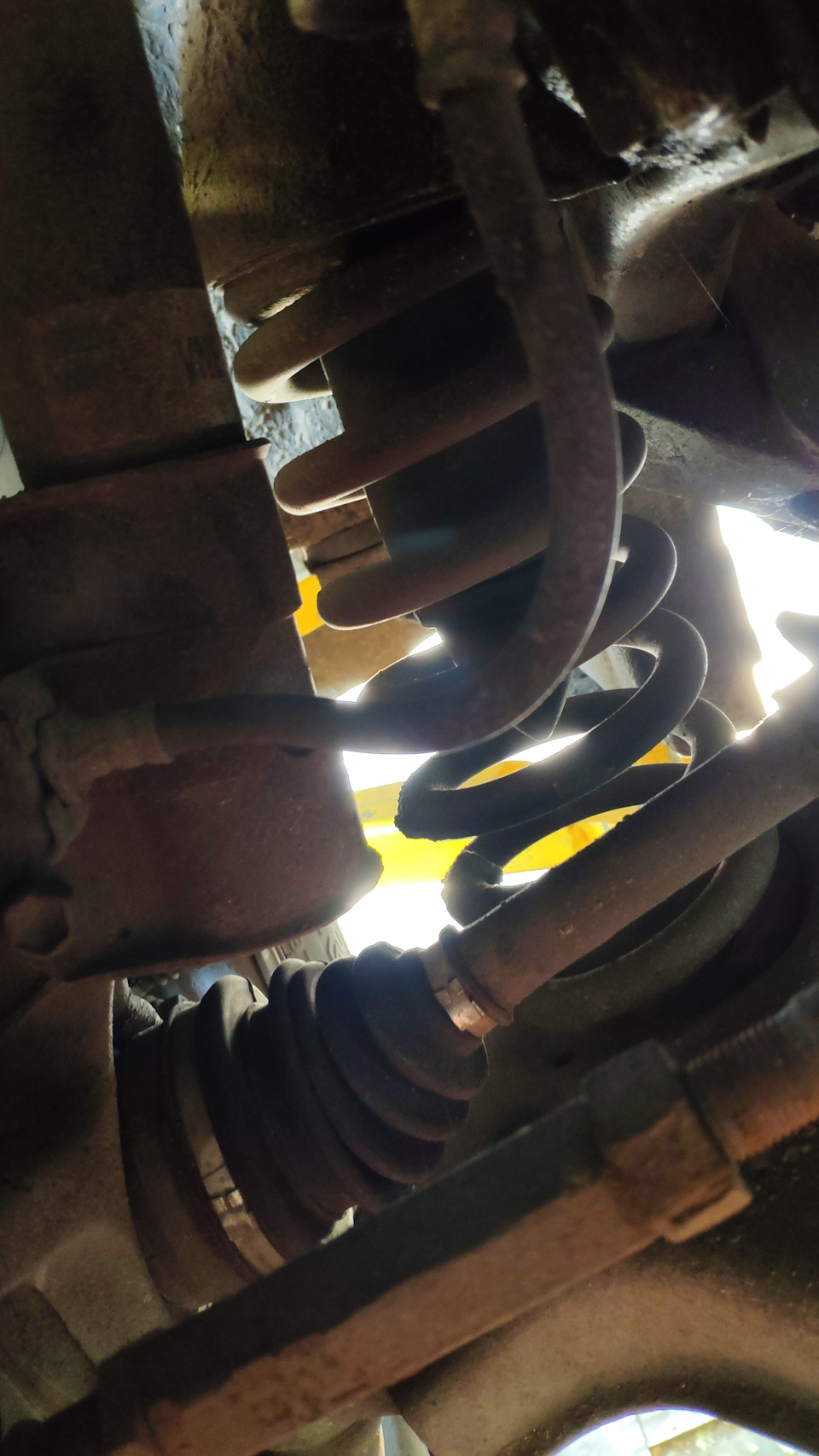

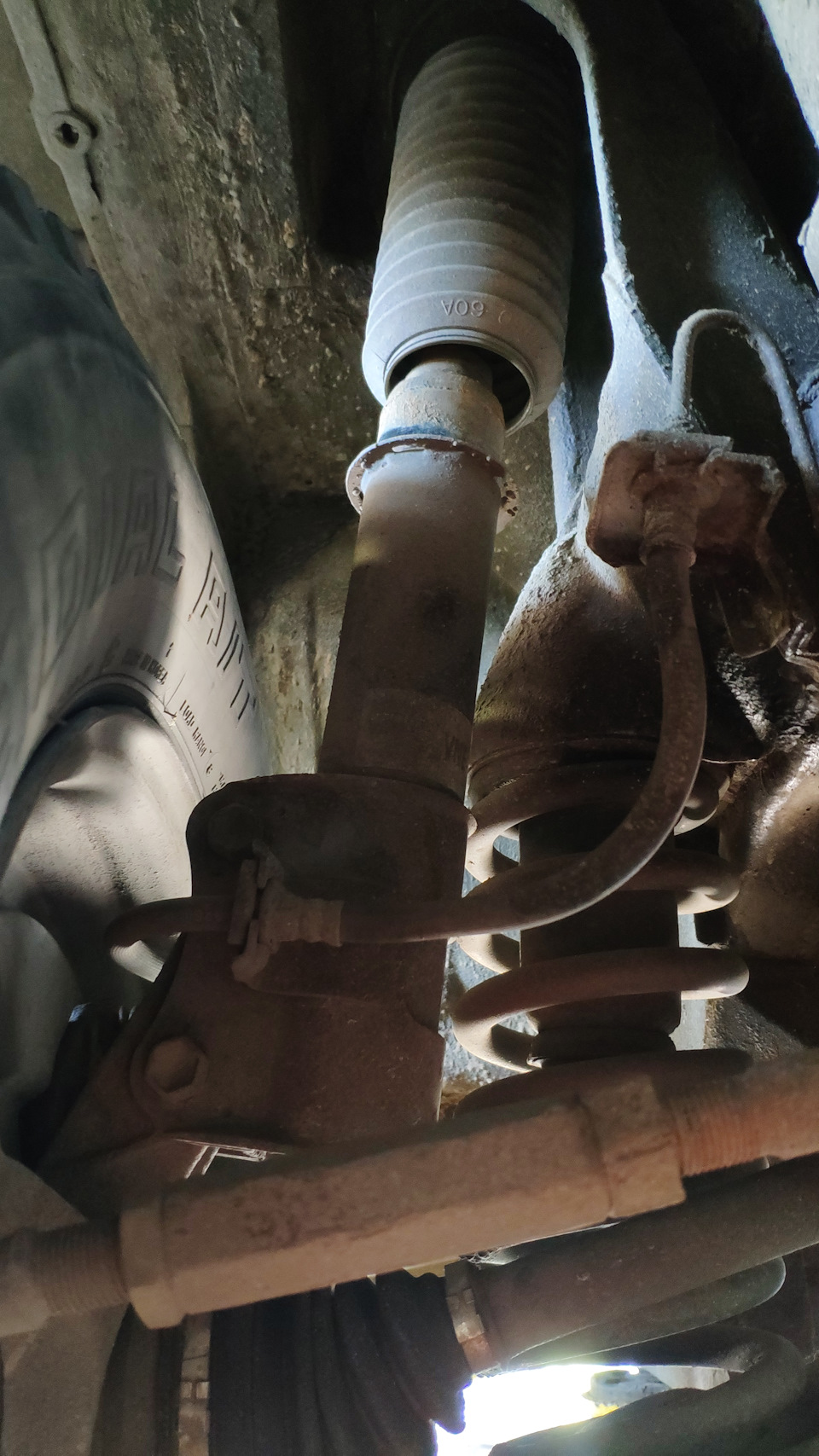

І так що я наміряв на передку:15\110\270
15мм мм це товщина прута.
110мм це зовнішній діаметр пружини
85мм - внутрішній діаметр пружини
витків - 8, 5
висота пружини 270 ( але це максимальний хід який обмеженийамортизатором який вийшов на 50 см.)

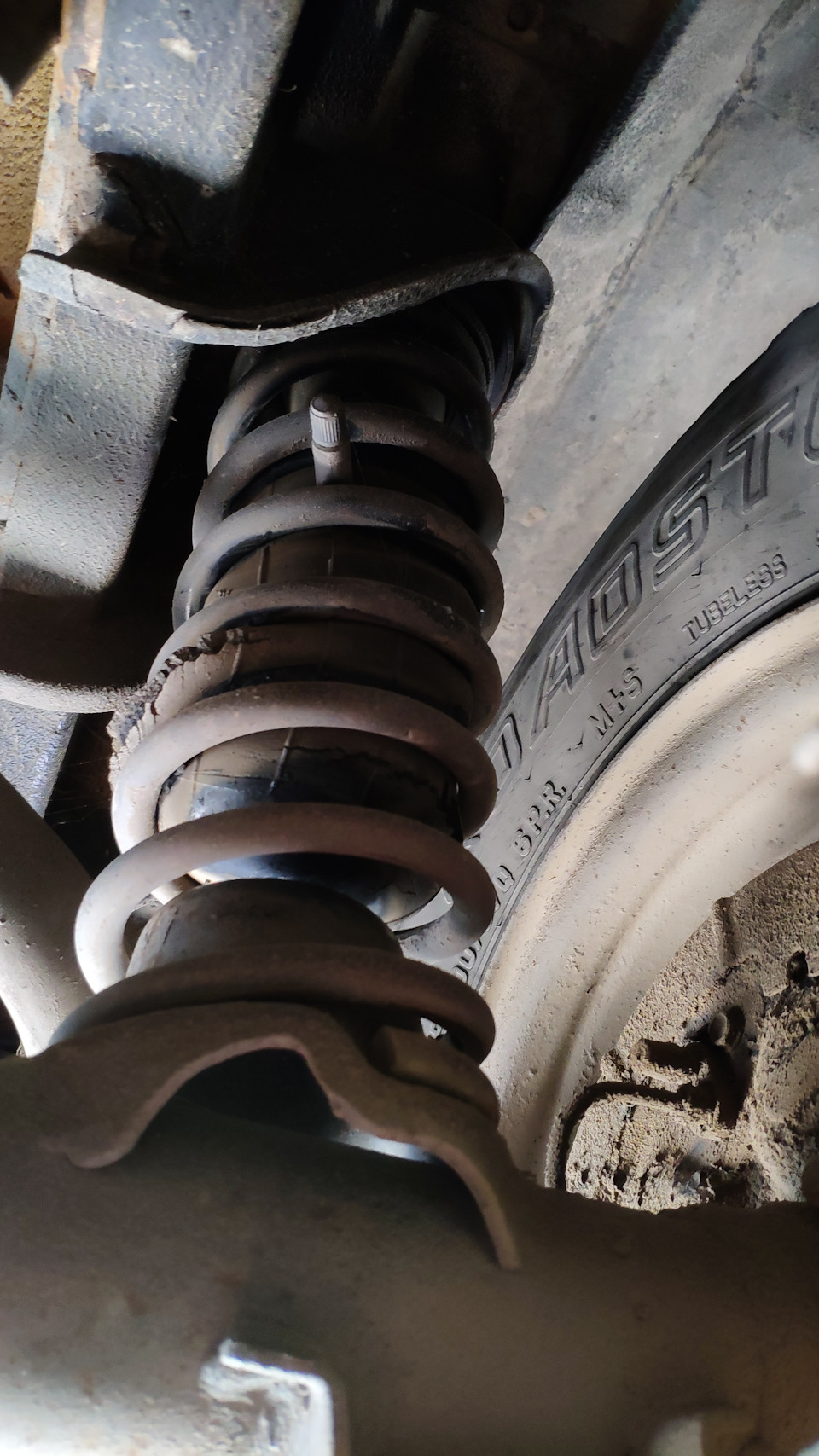

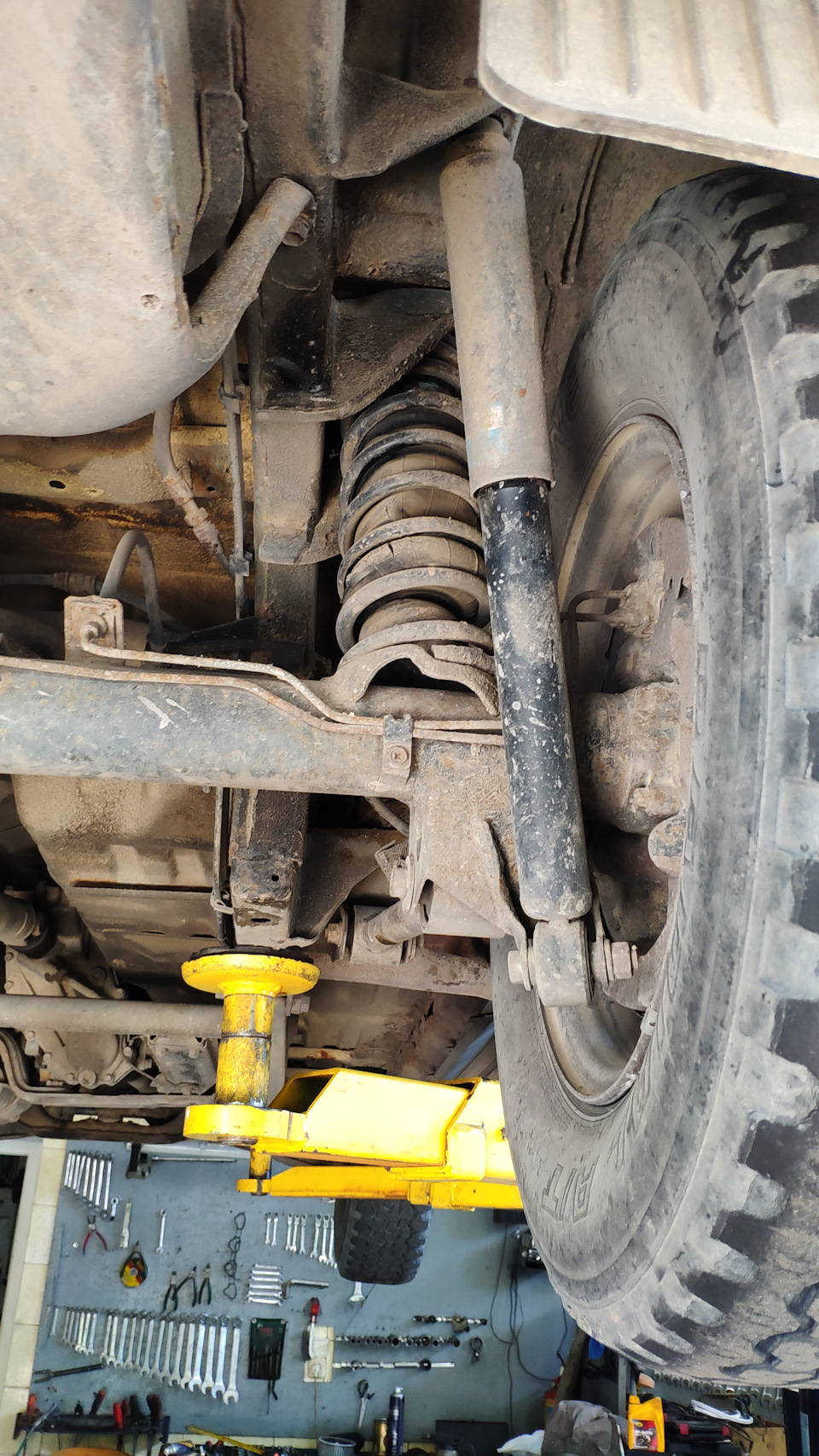

тобто у вільному стані довжина була б десь 295 як зазвичай пишуть12.2\110\300
12.2 товщина прута (яка то не стандартна, може фарби багато але повсій довжині 12.2 міряється)
110 зовнішній діаметр (хоча по заводу зад має трохи конусноподібнупружину)
внутрішній діаметр не міряв, тому що швидше за все не рідні, але нефакт, міряв шпулю на яку одягається пружина, і її ширина 75мм, тобто пружина повинна бути трохи більше 75мм за внутрішнімдіаметром.
Висота 300мм (але це не у вільному стані, а в тому, який амортидали)
Тепер дивимося порівнюємо з оригінальними параметрами за каталогоммашини .
ПЕРЕД
зовнішній діаметр пружини:113 мм
товщина витка:15, 0 мм
висота пружини:287 мм. Зовнішній діаметр пружини:107 мм. Витка:11, 2мм
висота пружини:318 мм
що б досягти бажаного результату…
Приблизно з досвіду та дослідження інтернету зробив висновок щозбільшення прута на 1мм — збільшує можливе навантаження на 30 кгдля передка і 50 кг для заду.
50 кг приблизно прирівнюють до 5 см підйому або 2 дюйми. (не знаючому так)
але 5 см мені мало, я хочу 10 см. Якщо сильно збільшити товщину, машина буде дуже дерев'яною і підвіска працювати не буде, навіть устрибку з невеликого трампліну вона не стиснеться впритул відмаси.
Тому додаємо тільки 1 мм до товщини. А щоб ще отримати 5 см, додаємо 2 витка, всього 10 витків.
і так я отримав приблизно бажані розміри
перед 16\113\300
зад 12.2\113\330
І тут я розумію що задні у мене вже товщі на 1мм, (таки не рідні) ізад дуже козлить., і на лежачих поліцейських теж.Разом заднізалишаються такі ж але з додатковими щільними витками ... Фантазер... Тепер лізимо на сайти де продаються ліфт кити для нашихквадратних сузук. br/>
беремо найбільший ліфт 2 дюйми та + 80 кг і дивимося що вонипишуть:
ПЕРЕД
Розміри:висота 295
Діаметр дроту:16 мм;
Діаметр внутрішній:82 мм ( зовнішній 114 )
Витков 9.5
< /Висота:335 мм; Діаметр дроту:12 мм;
> Діаметр внутрішній верхня: (зовнішній 106)
Діаметр внутрішній нижня:72 мм;
10 витків
Приблизно вимальовується що потрібно. Тепер усі розміри є, з тижняспілкуватимуся з колегами з клубу 4x4 щоб почути рекомендації…
Варіанта 3
— купувати готові пружини для ліфта (7200 гр )
< br> - робити під замовлення як я робив на другого свогоджипа pajero (5800 гр)
- підбирати за параметрами від інших автомобілів (до 4000 гр)
Про стійки та ж історія, я на паджеро переконався, що у стійокобов'язково повинен бути запас ходу. br/>
розтиснутий 46 см.
стиснутий 29см
хід 17
Але від rav4 задні дуже добре підходять під мій ліфт
Розтиснутий 61см
Стиснутий 35
хід 26см
Сподіваюся не переборщу …
Продовження слідує …
Запчасти на фото:080600, 010008"разом задні залишаються такі ж але з додатковими щільнимивитками... Тепер лізимо на сайти де продаються ліфт кити для нашихквадратних сузук.
беремо найбільший ліфт 2 дюйми і + 80 кг і дивимося, що вонипишуть:
Діаметр дроту:16 мм;
Діаметр внутрішній:82 мм ( зовнішній 114 )
Витков 9.5
ЗАД
Висота:335 мм;
Діаметр дроту:12 мм;
Діаметр внутрішній верхня:82 мм; (зовнішній 106)
Діаметр внутрішній нижня:72 мм;
10 витків
Приблизно вимальовується що потрібно. Тепер усі розміри є, з тижняспілкуватимуся з колегами з клубу 4x4 щоб почути рекомендації…
Варіанта 3
— купувати готові пружини для ліфта (7200 гр )
< br> - робити під замовлення як я робив на другого свогоджипа pajero (5800 гр)
- підбирати за параметрами від інших автомобілів (до 4000 гр)
Про стійки та ж історія, я на паджеро переконався, що у стійокобов'язково повинен бути запас ходу. br/>
розтиснутий 46 см.
стиснутий 29см
хід 17
Але від rav4 задні дуже добре підходять під мій ліфт
Розтиснутий 61см
Стиснутий 35
хід 26см
Сподіваюся не переборщу …
Продовження слідує …
Запчасти на фото:080600, 010008"разом задні залишаються такі ж але з додатковими щільнимивитками... Тепер лізимо на сайти де продаються ліфт кити для нашихквадратних сузук.
беремо найбільший ліфт 2 дюйми і + 80 кг і дивимося, що вонипишуть:
Діаметр дроту:16 мм;
Діаметр внутрішній:82 мм ( зовнішній 114 )
Витков 9.5
ЗАД
Висота:335 мм;
Діаметр дроту:12 мм;
Діаметр внутрішній верхня:82 мм; (зовнішній 106)
Діаметр внутрішній нижня:72 мм;
10 витків
Приблизно вимальовується що потрібно. Тепер усі розміри є, з тижняспілкуватимуся з колегами з клубу 4x4 щоб почути рекомендації…
Варіанта 3
— купувати готові пружини для ліфта (7200 гр )
< br> - робити під замовлення як я робив на другого свогоджипа pajero (5800 гр)
- підбирати за параметрами від інших автомобілів (до 4000 гр)
Про стійки та ж історія, я на паджеро переконався, що у стійокобов'язково повинен бути запас ходу. br/>
розтиснутий 46 см.
стиснутий 29см
хід 17
Але від rav4 задні дуже добре підходять під мій ліфт
Розтиснутий 61см
Стиснутий 35
хід 26см
Сподіваюся не переборщу …
Продовження слідує …
Запчасти на фото:080600, 010008"з тижня спілкуватимуся з колегами з клубу 4x4 щоб почутирекомендації…
Варіанта 3
— купувати готові пружини для ліфта (7200 гр )
— робити під замовлення як я робив на другого свого джипа pajero(5800 гр)
— підбирати за параметрами від інших автомобілів (до 4000 гр)
Про стійки та ж історія, я на паджеро переконався, що у стійокобов'язково повинен бути запас ходу. > розтиснутий 46 см.
стиснутий 29см
хід 17
Але від rav4 задні дуже добре підходять під мій ліфт< br/>
Розтиснутий 61см
Стиснутий 35
хід 26см
Сподіваюся не переборщу …
Далі буде …
Запчастини на фото:080600, 010008"з тижня спілкуватимуся з колегами з клубу 4x4 щоб почутирекомендації…
Варіанта 3
— купувати готові пружини для ліфта (7200 гр )
— робити під замовлення як я робив на другого свого джипа pajero(5800 гр)
— підбирати за параметрами від інших автомобілів (до 4000 гр)
Про стійки та ж історія, я на паджеро переконався, що у стійокобов'язково повинен бути запас ходу. > розтиснутий 46 см.
стиснутий 29см
хід 17
Але від rav4 задні дуже добре підходять під мій ліфт< br/>
Розтиснутий 61см
Стиснутий 35
хід 26см
Сподіваюся не переборщу …
Далі буде …
Запчастини на фото:080600, 010008
