Встановлення електро сидінь пасат б6 частина 2

Усім привіт, радий вітати Вас на другій частині про встановленняелектро сидінь у мій пасат.
Сьогодні мова піде про встановлення пасажирського електричногокрісла.
Якщо хтось не читав першу частину бж, раджу спочатку прочитатиїї

Отже, відразу до встановлення, нам знадобиться:
1. Піни для роз'єму під сидінням N10319203 2 шт
2. Пін для блоку запобіжників під запобіжник середнього розміруN90732703 1шт
3. Провід для +, червоний 2.5 кв.Мм.1, 5м довжиною
4. Провід для маси 2.5 кв.Мм 0.3м довжиною
5. Клема для маси під ключ на 10
6. Ганчіркова ізолятора для салону
> 7 Запобіжник 30А, якщо повністю електрика, 15А якщонапівелектрика

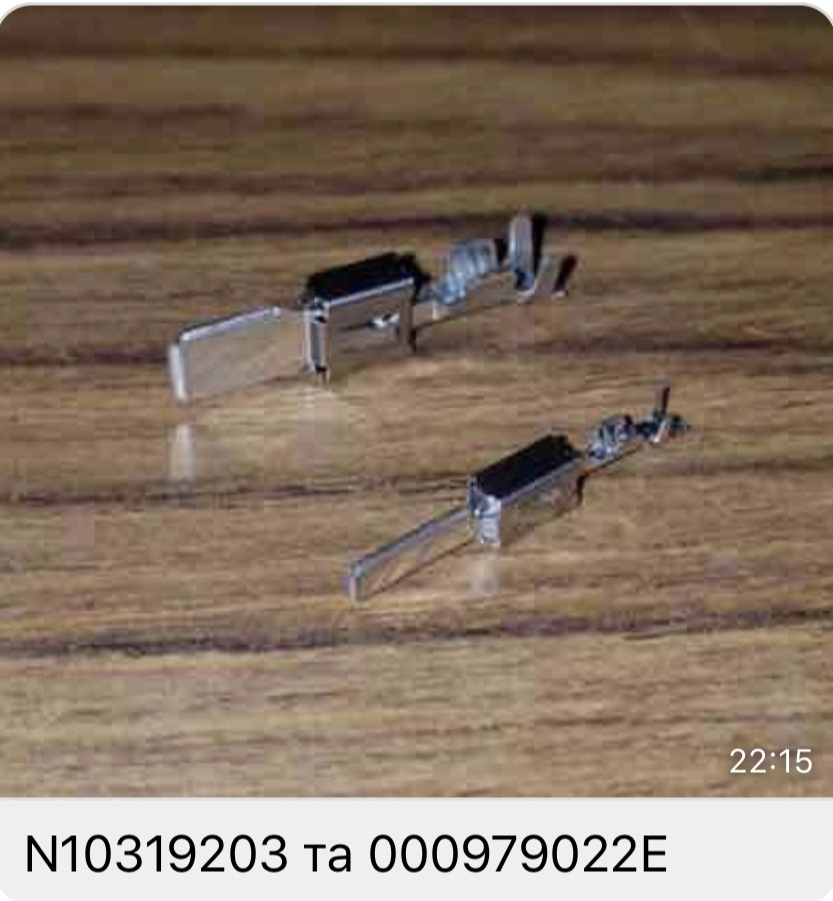

Верхній пін для проводів живлення

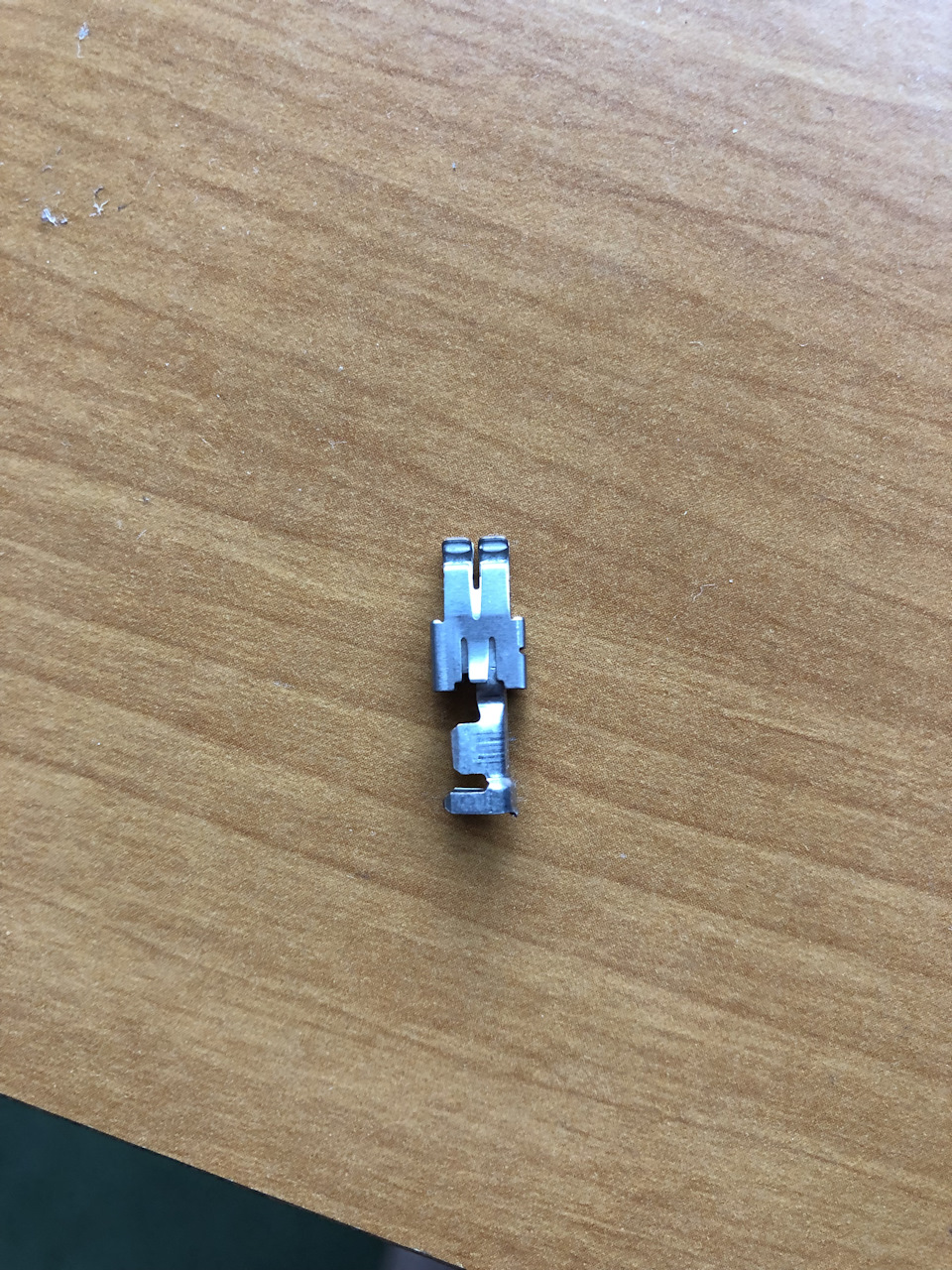

Пін для підключення в блок запобіжників

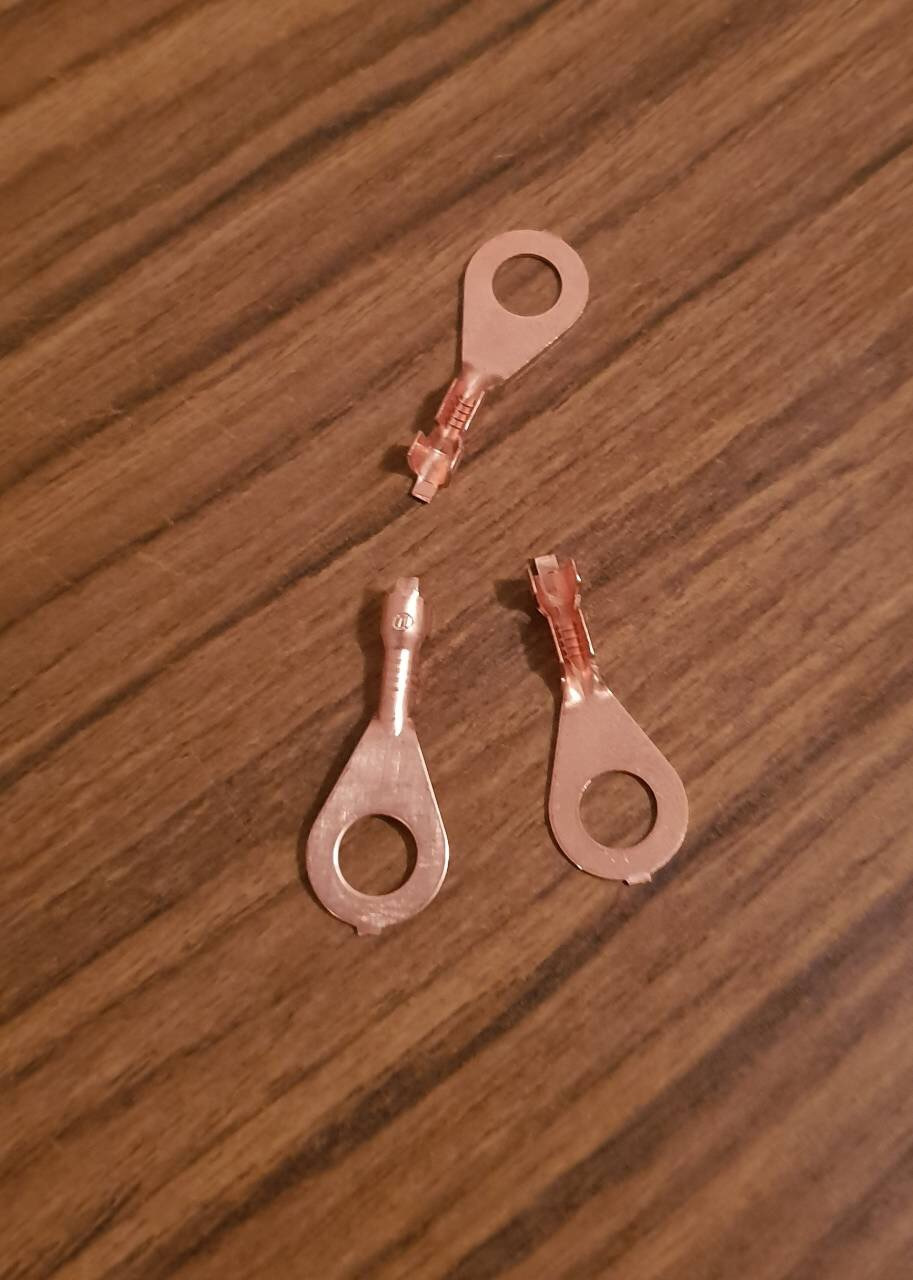

Клема на масу

< рекомендую брати все із запасом, тому що парочку пінів яроздавив поки намагався обтиснути їх плоскогубцями)
Збираємо все воєдино і повинна вийде ось така картина

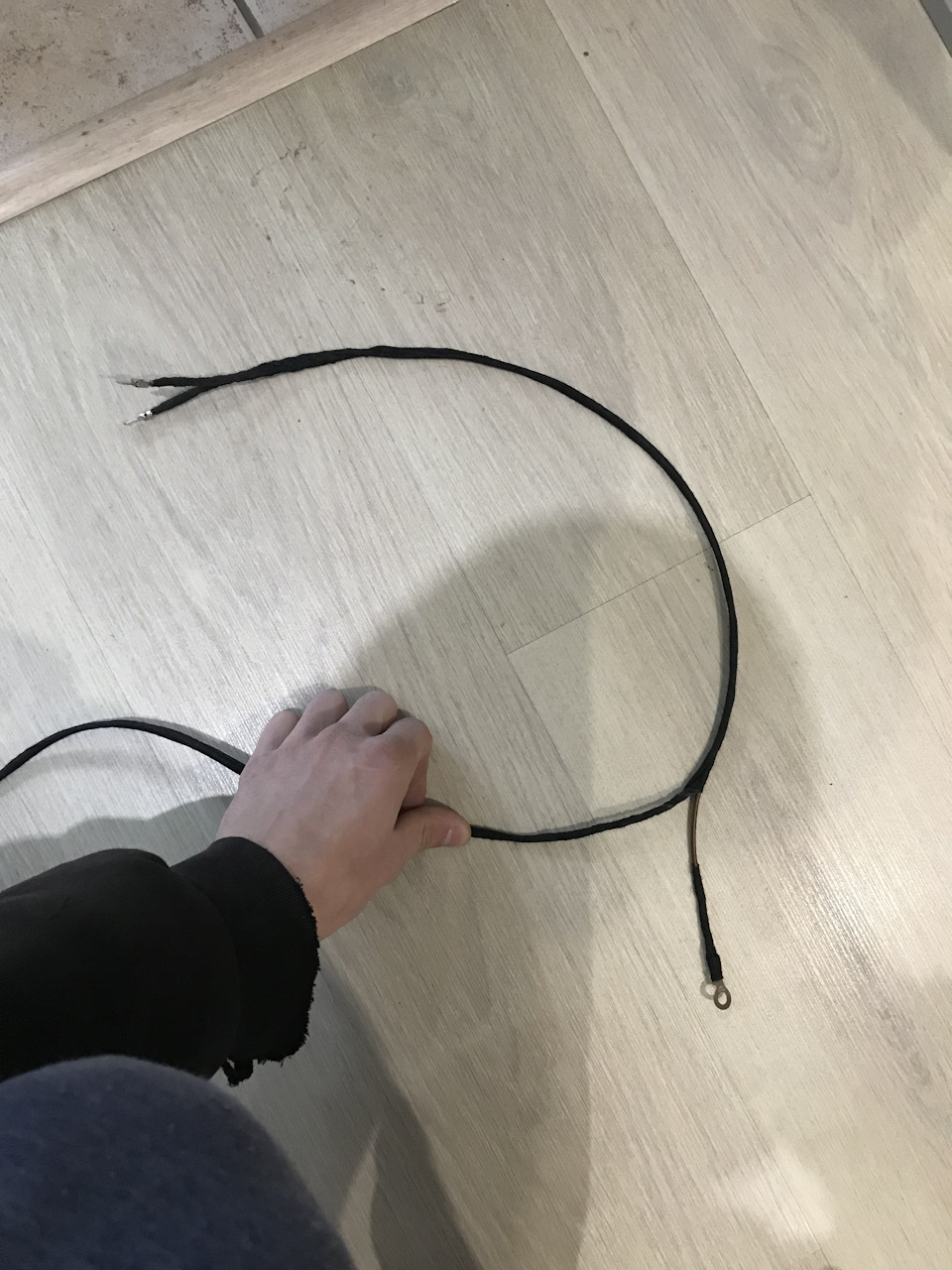

Готова проводка

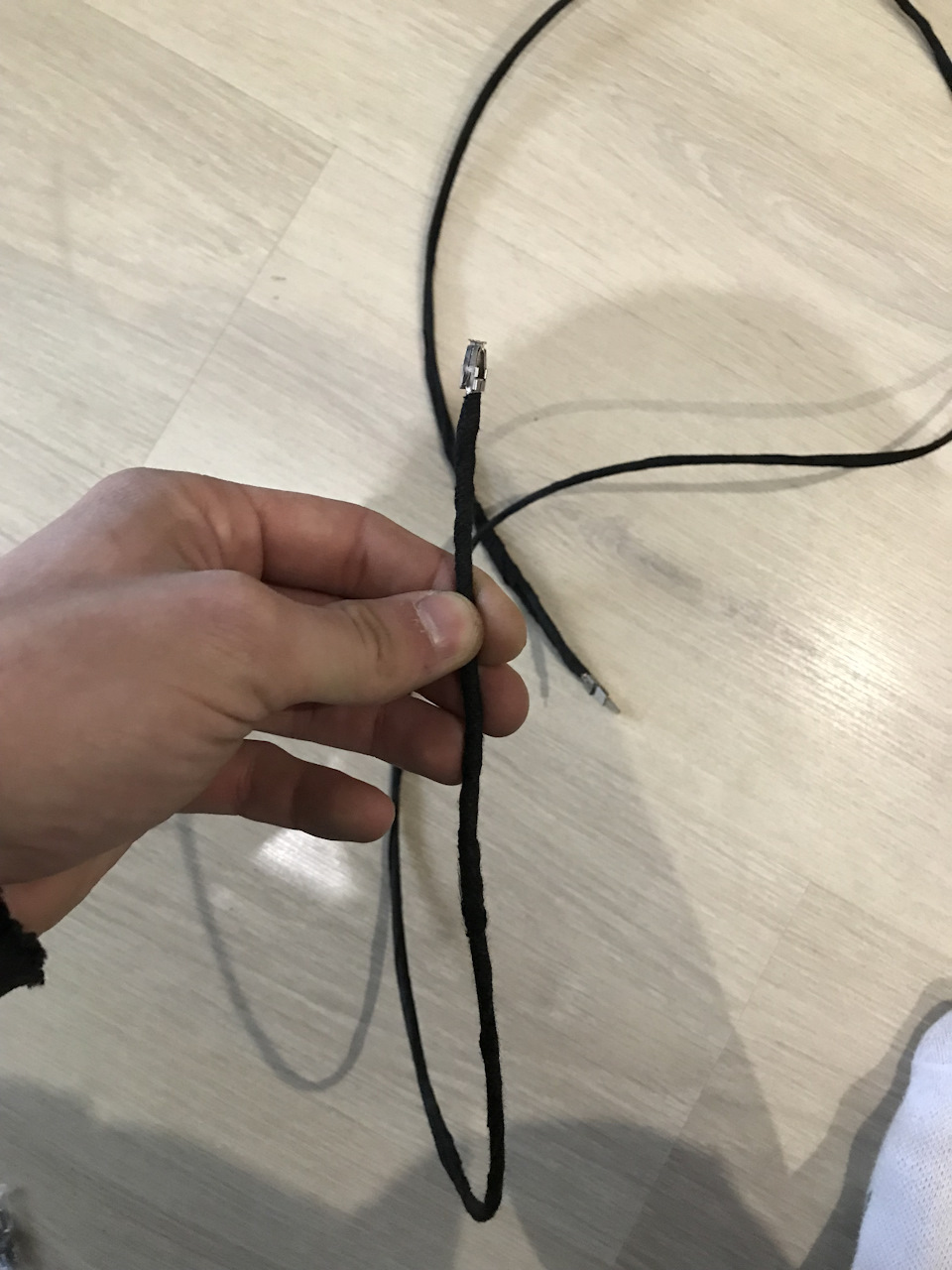

> Готова проводка 2
Далі, установка:Виймаємо крісло, дістаємо 10-ти роз'єм підсидінням, витягується він простим рухом вгору ( на себе) івставляємо туди 2 піна. Щоб зрозуміти розпинування, яке нампотрібне, просто беремо нове крісло, дивимося на його роз'єм ідодаємо в роз'єм, що йде від машини піни, що не дістають. Щоброзібрати фішку, нам знадобиться вийняти рожевий фіксатор, виймається просто піддяганням викрутки. У моєму випадку + йшов на 3пін, маса на 4 пін. >

Після того, як ми запинали фішку, розбираємо все, чого не вистачаєна картинці і приступаємо до проводки., знаходиться вона в порозіпоруч із сидінням Клема в порозі Відкручуємо гайку на 10, вставляємо туди нашу клему, закручуємо гайку, йдемо далі іприступаємо до найцікавішого . Блок запобіжників. Для початку, нампотрібно на ВИКЛЮЧЕНОМУ запаленні продзвонити на пасажирськомублоці запобіжників місця під запобіжники та знайти місце, деживлення подається без запалювання, так зроблено заводом, щоб недай Боже, у разі чого, можна було відсунути крісло на заглушеніймашині без запалювання.
У мене виявився 3 ряд зверху.

Далі відкручуємо сам блок, він тримається на 3 торксах. Післяцього, коли блок опинився у нас в руках, нам потрібно від'єднатиокремо чорну частину, окремо рожеву, тримаються вони один до одногона клямках по всьому периметру блоку, просто йдіть по порядку і непромахнетесь. Як тільки наш блок розполовинився, беремо наш пін івставляємо його у відповідне місце, зробити це не зовсім легко, япровозився хвилин 15-20. Після цього, вставляємо запобіжник ісидіння повинне заробити само собою, якщо звичайно, ви всеправильно підключили) Я щоб переконатися в цьому, продзвонивмультиметром піни на роз'ємі під сидінням, у мене харчуванняподавалося як треба.

> Після всіх процедур, беремо сидіння та підключаємо. Дляпочатку спробуйте просто вставити фішки, щоб перевірити, чи всепрацює. Якщо працює, збираємо все у зворотній послідовності.
На цьому підключення закінчено, якщо у кого будуть якісь питаннящодо підключення, пишіть у особу)

Та й невеликий відступ. Так як сидіння мої по суті з розбирання, поставити їх без хімчистки мені не дозволяла совість)
З цього я вирішив власноруч зайнятися хімчисткою. Як шалений іприїхав туди за 3 хвилини до закриття))
Для хімчистки використовував ось такі засоби:

Зліва-очисник шкіри, посередині-консерватор шкіри, праворуч-очисникдля алькантари

Рекламувати нічого не буду, але почистилося все досить добре, нафото не буде видно таку різницю, як я спостерігав наживо

Ліво-чисто, праворуч-брудно
Зліва-брудно, праворуч-чисто
Процес хімчистки алькантари
Фоткал тільки одну сидінку, всі інші були в такому ж стані.
Хімія впоралася на ура, аж приємно сидіти в чистому кріслі, буловоно вже дуже брудне)

На цьому закінчуватиму даний бж, підписуємося на машину, далі будетільки цікавіше)
< br> І так, до речі, всіх з наступаючим новим 2019роком))
Усім рівних доріг та повних баків)
