Встановлення Apple CarPlay у Chevy Volt Gen1

Власне те, заради чого я створював цей БЖ. Це те, чого мені невистачало з першого дня використання автомобіля. >

1. Закуповуємо запчастини
— Головний елемент (і найдорожчий) — це HD-Link IW03GF, він коштує$250 + доставка.Я свій купив на eBay за $225 новим.ВідправляютьFedEx'ом, так що приїде за тиждень.
— Orange Pi3 з андроїдом на борту Це "мозок" нашого виробу. Брав наалі ще до того, як там усі вимерли, як почалися затримки звідправкою. Приїхав через Нову Пошту за 11 днів./>
— До нього не забуваємо Кабель харчування
— Влітку в машині буває тепло, тому я докупив ще Коробочку зкулером
— Далі нам потрібен CarPlay донгл. Не люблю дроти, тому трохипереплативши купив той, що працює по Wi-Fi — Ще нам потрібен ТачКонтроллер, щоб елозити пальцем по екрану і відбувалася магія. Уцьому нам допоможе yam1966 Та його плата. 2.Налаштування

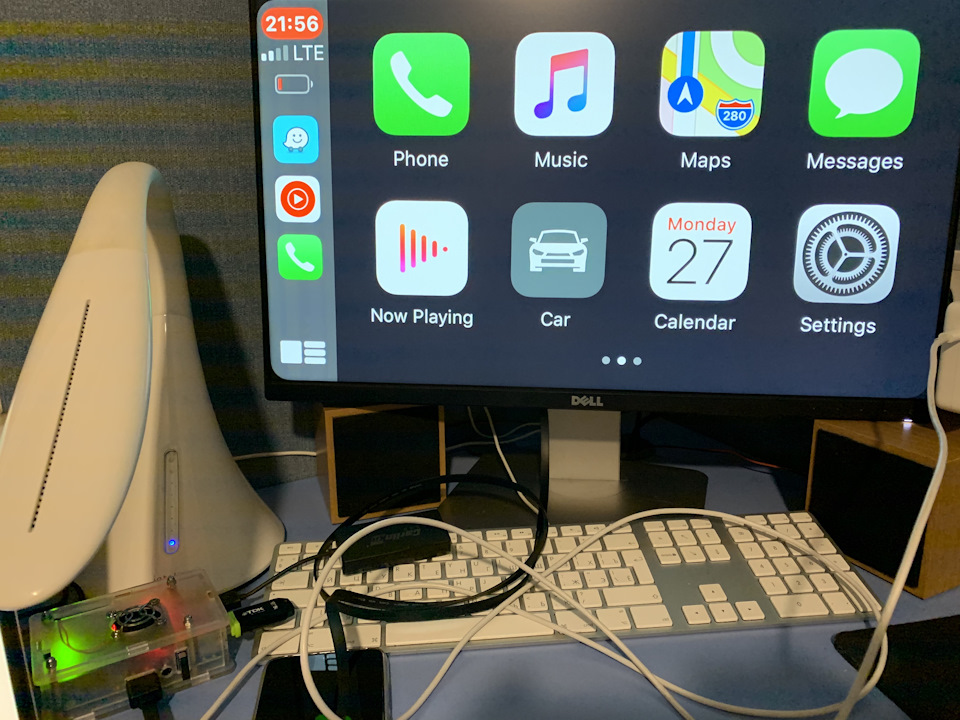

Рекомендую зібрати все це в купу на столі, щоб потім було простішеставити в машину. Для початку налаштуємо Orange Pi3. Включаємо йогочерез HDMI провід до моніка, юсб провід встромляємо в джереложивлення, знаходимо стару USB мишку і теж встромляємо. Спочатку, він завантажиться китайською мовою, але людина, яка хоч раз бачилаандроїд в очі, легко знайде в налаштуваннях меню перемикання.Нічого прошивати не треба. Далі завантажуємо APK для нашого CarPlayдонгла, закидаємо її на флешку і через файловий менеджер ставимо.Встромляємо в USB донгл і через пару хвилин бачимо CarPlay насвоєму моніторі на столі Ось що ви повинні побачити

На цьому софтове налаштування закінчено. Для тих, кому потрібенAndroid Auto:замість автомобіля плея качаєш відповідний апп дляAndroid Auto. Решта незмінно.

3. Складання на столі
Настійно раджу зібрати все в купу на столі, підписати кожен провід.До речі про дроти. Вам потрібно:- 2 HDMI (один прийде разом зHD-Link'ом) - Micro-USB - USB провід з сигнальною жилою (часто вонийдуть тільки для зарядки, як це було в моєму випадку)

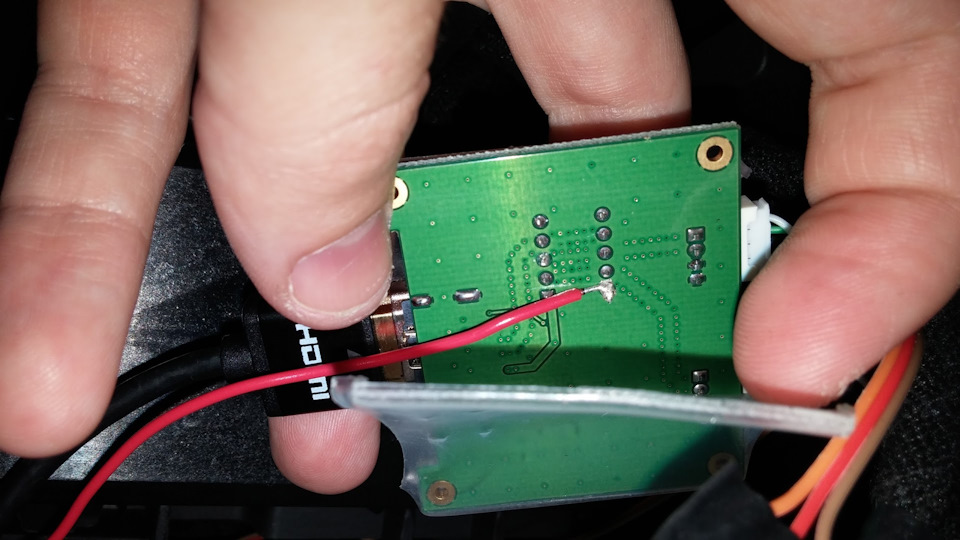

— 2 USB подовжувачі (опціонально). Я вивів один USB від Orange Pi3в бардачок і один USB від донгла в підлокітник. Далі, вамзнадобиться паяльник. Так, це єдине, що вам доведетьсяприпаяти.Потрібно припаяти сигнальний провід як на картинці.Тач)
— 0В на дроті коли активний HD-Link.
Ця інформація вам знадобиться при налаштуванні Тач контролера.

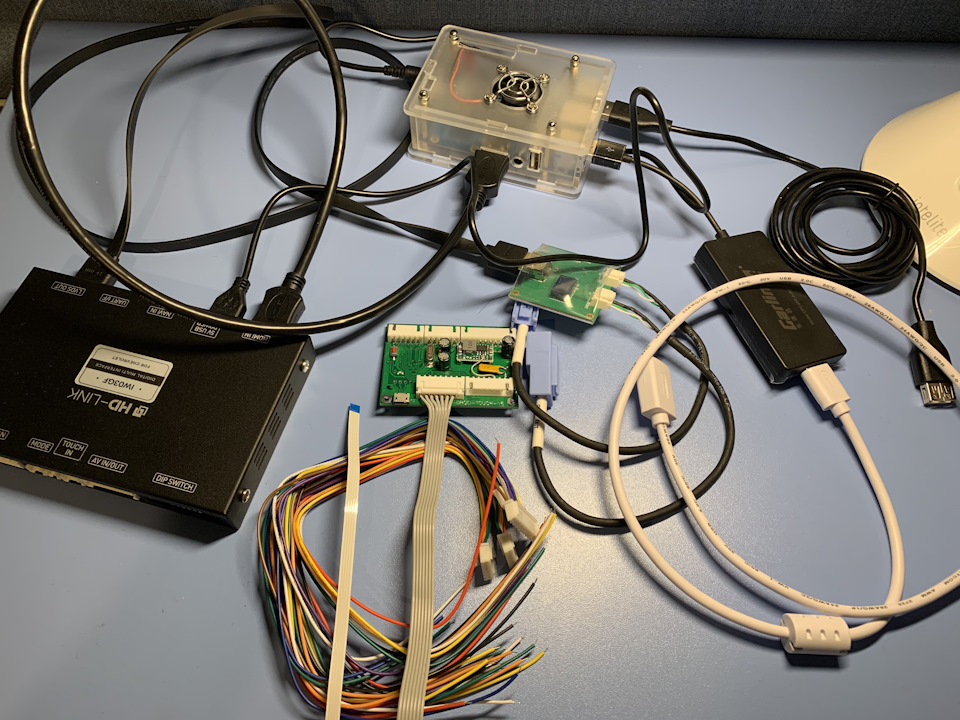

> У кінцевому етозі, у нас на столі має бути щось таке:

Майже весь набір

3. Установка в Авто

Писати про встановлення HD-Link'a не буду, у виробника є відміннаінструкція + є кілька записів на ютубі. На цьому етапі будемовважати, що він встановлений і приступаємо далі. Вставляємо нашOrange Pi3 в HDMI In, поряд з ним є USB живлення, його тежвикористовуємо. В Orange Pi3 встромляємо:CarPlay донгл (в якийвстромляємо ЮСБ подовжувач, якщо потрібно) Micro-USB підключений дотач контролеру HDMI провід ідучий до HD-Link'у
— USB подовжувач про всяк випадок (можна в бардачок йогозакинути)
Поговоримо про тач контролер.
/>
Схема підключення і вся інфа по ньому є у виробника, але якщокоротко, то ось що нам потрібно:

X5/1 ACC
<
X5/2 BAT
X5/3 і X5/4 маса
X5/9 — сюди підключаємо припаяний вище провід. Раджу зробити його зконнектором, бо в машині при монтажі буде зручніше.

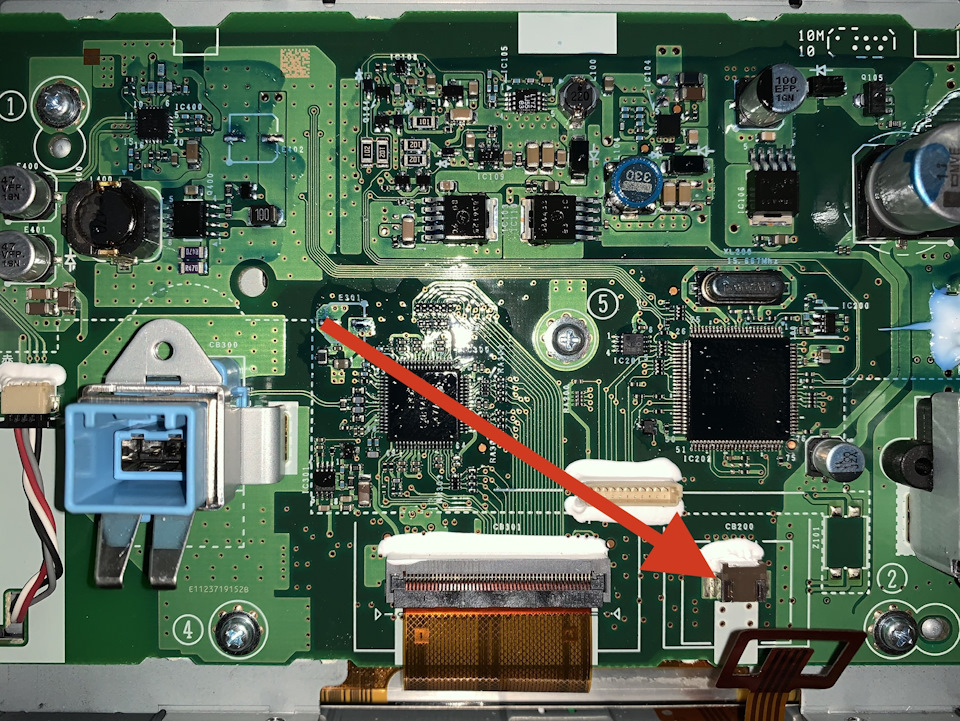

Це роз'єм тач контролера. У вольті резистивний 4-піновий тач.Висмикнутий роз'єм втикам як зазначено в доці автора. У кришціекрану є технологічний отвір і через нього можна вивести шлейфназовні. На цьому етапі можна все збирати і прикручувати назад доцентральної консолі. Після підключення всього і вся, не поспішайтевсе прикручувати. Потрібно перевірити, чи все працює. ВключаємоHD-Link (Home кнопка на вольтах 13 років, фізична кнопка на вольтахдо 13 років). На цьому етапі повинні бачити або інтерфейс андроїдаабо карплей.
Тицькаємо в екран пальцем і дивимося на наш тач контролер. Блимаєчервоний світлодіод – чудово! Майже все готове. Залишилосязапрограмувати контролер тач на певні дії. Тут згадуємо, що я писаввище про 5В і 0В і маємо вибір:Якщо ви досить розумні - відкриваєтесофт, що йде в комплекті з контролером і доки все налаштовуєте.Якщо ви не дуже розумні (як я), то зв'язуєтесь зyam1966 І він віддалено все налаштує. Не забудьтевідключити контролер від Orange Pi3 і встромити комп'ютер! Післяналаштування вставте все як було.

На цьому власне і все, залишиться все зібрати назад і поховатидроти.

А їх там ДОФІГА!

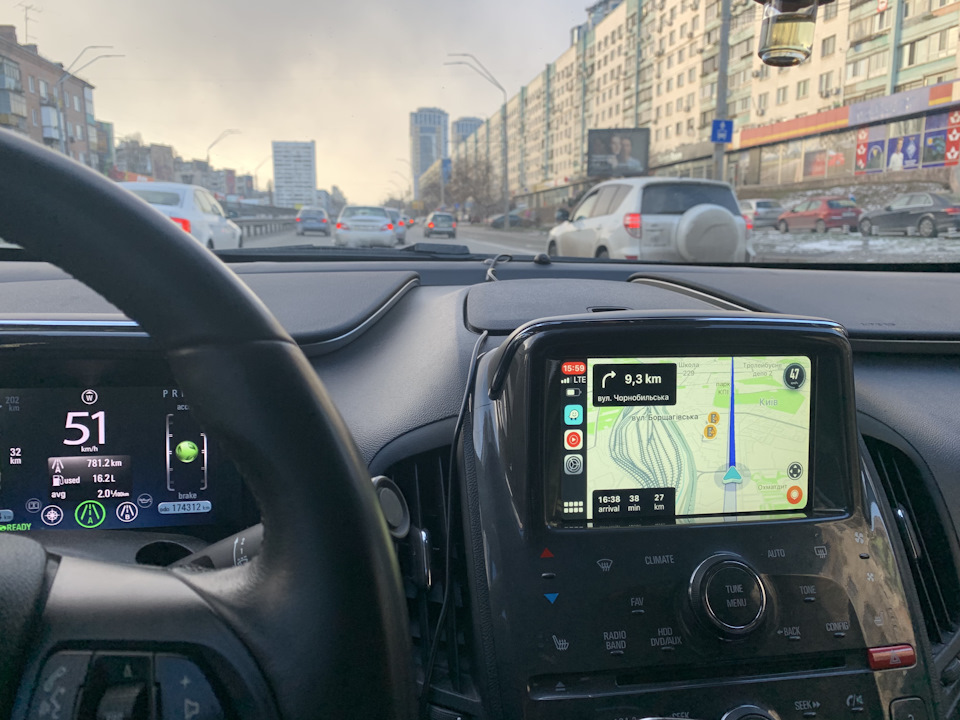

Ну і кінцевий результат:

Все розібрано, але вже працює!

Всі роботи проводилися у Василя на Volt- Servicegoo.gl/maps/67USh41NsmLyoqV36

Так само є можливість зробити мультитач, для цього знадобитьсяhttps://megadriver.org >

Якщо що — питайте!
